创意字母P造型齿轮啮合传动结构

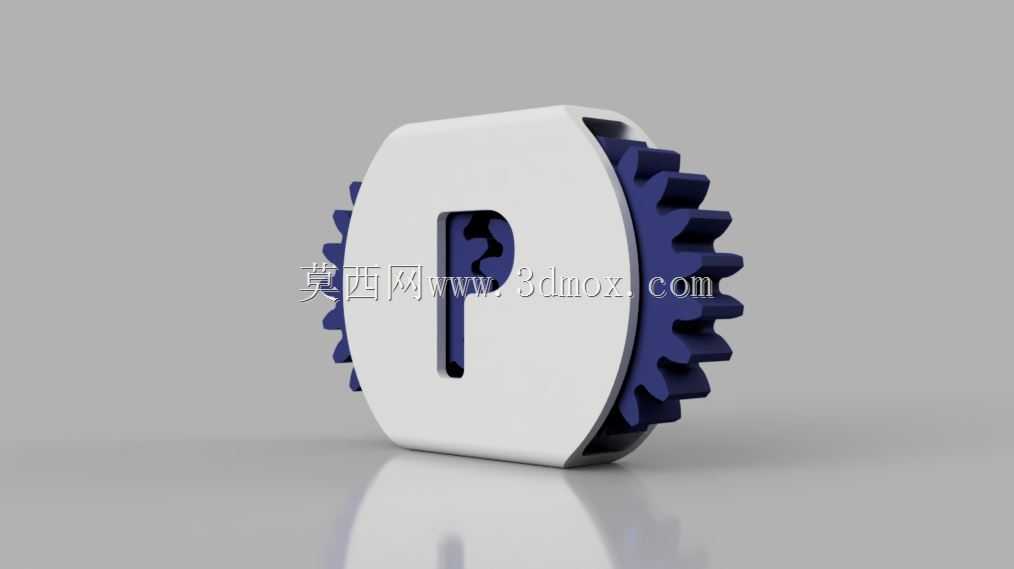

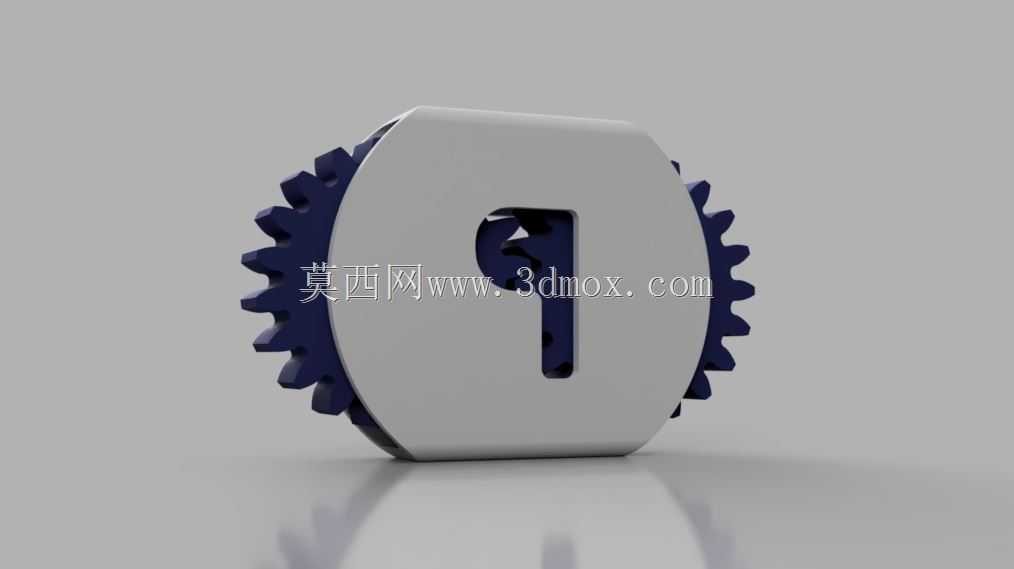

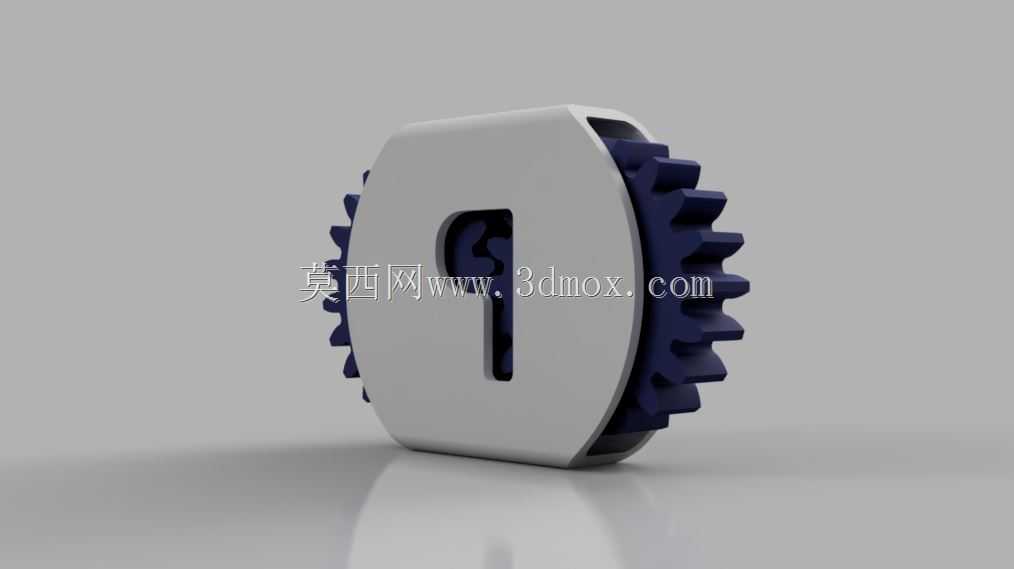

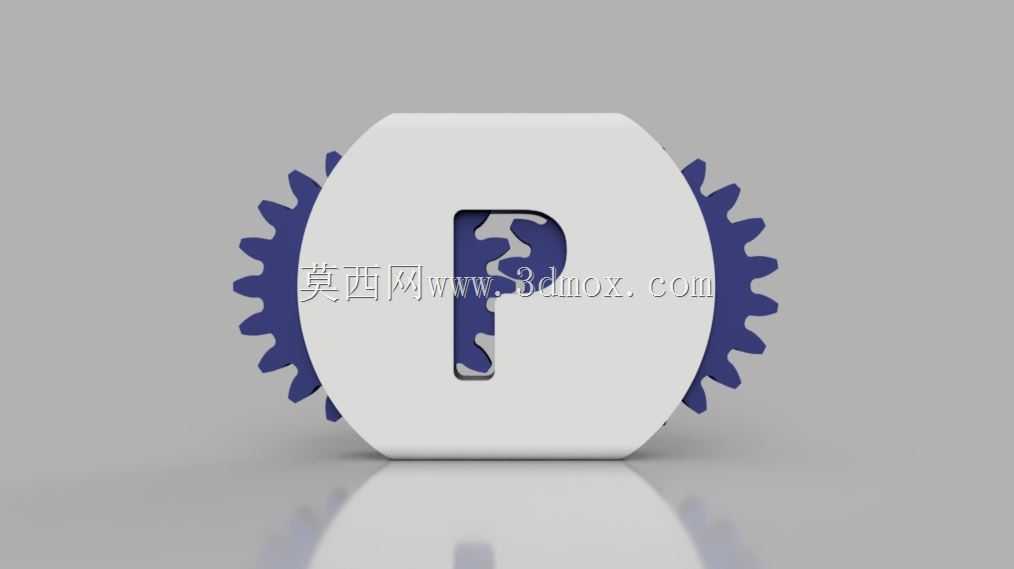

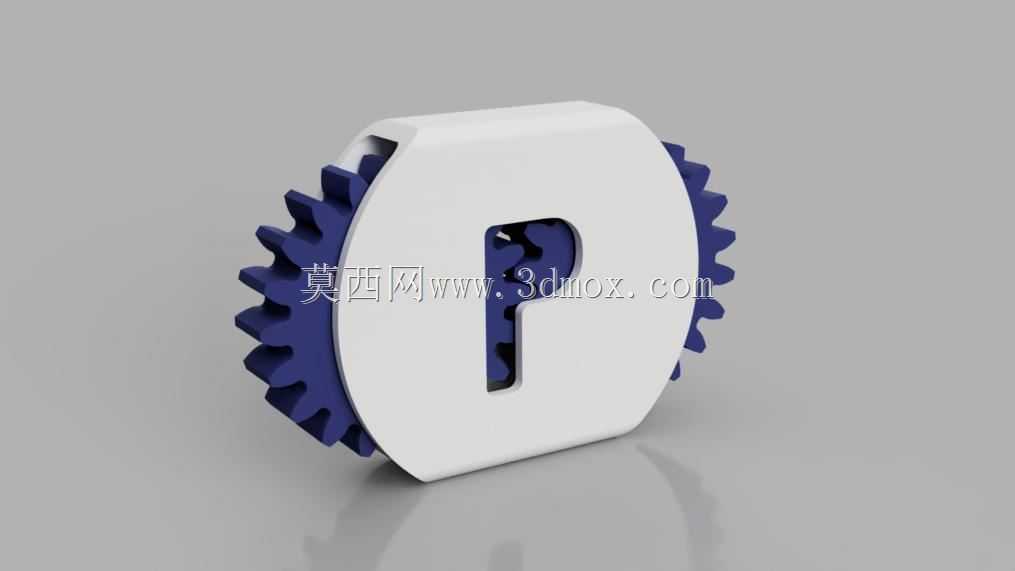

　　这套齿轮传动结构在设计时跳出了常规工业传动件的方正外壳思路，将外轮廓做了圆润化处理，正面预留了字母P的镂空造型，既可以作为小型传动演示教具，也能作为3D打印的创意文创摆件使用。从实际应用场景来看，这类小型封闭齿轮结构常被用在桌面级小型传动演示装置、创客教育机械结构展示件、个性化机械主题文创产品中，相比裸露的齿轮组，封闭外壳能避免啮合部位夹碰异物，也能防止人手直接接触转动的轮齿造成剐蹭，日常摆放时也能减少灰尘落入啮合间隙，降低轮齿磨损的概率。

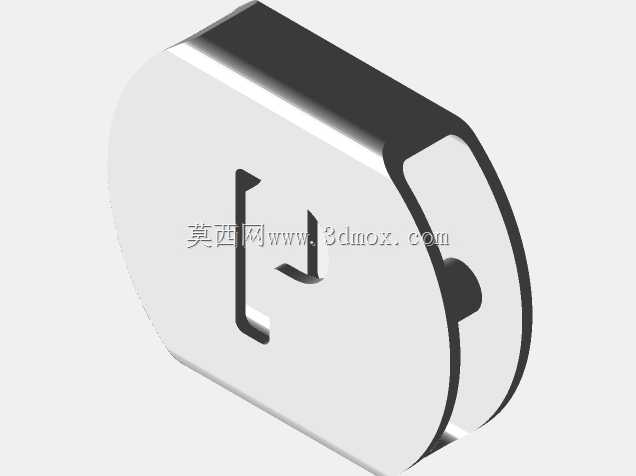

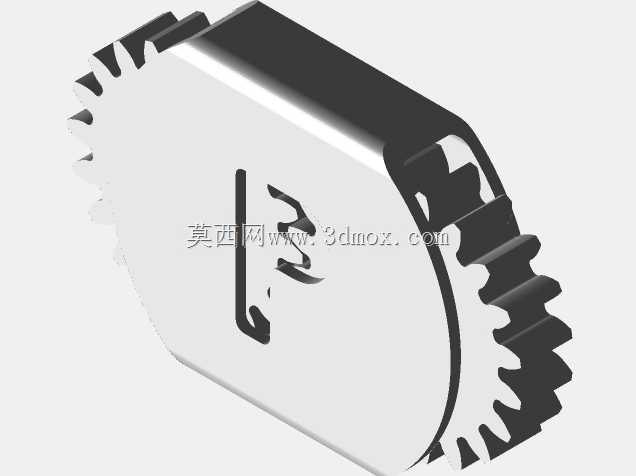

　　设计过程中首先确定了两个齿轮的中心距参数，两个齿轮采用相同模数设计，保证啮合时齿侧间隙处于合理范围，不会出现卡滞或传动空程过大的问题。外壳的内腔轮廓完全贴合两个齿轮的齿顶圆运动轨迹，预留了0.2mm的安全间隙，避免齿轮转动时与壳体内壁发生摩擦，外壳正面的P形镂空边缘做了1mm的圆角过渡，既避免3D打印时出现应力集中导致的边缘翘曲，也能防止尖锐棱边划伤使用者。结构分为整体式和分体式两种构型，整体式构型为一体化成型，不需要额外装配，适合单种材料的快速打印制作，成型后即可直接演示传动效果；分体式构型将两个齿轮和外壳分别作为独立构件，不同构件可以采用不同颜色或不同性能的材料制作，比如齿轮部分选用耐磨性能更好的耗材，外壳部分选用质感更佳的哑光耗材，装配后视觉层次更丰富，也能在轮齿出现磨损时单独更换齿轮构件，延长整体的使用寿命。

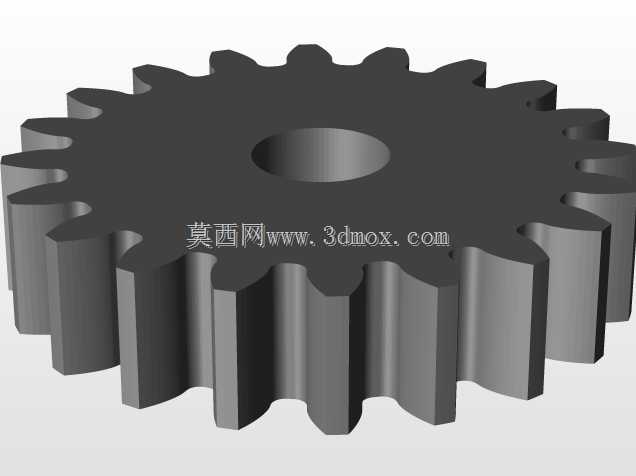

　　从安装边界来看，整个结构的外轮廓为类圆形，最大外径尺寸控制在80mm范围内，整体厚度为20mm，底部为平面结构，可以直接平稳放置在桌面，不需要额外的安装固定支架，若需要集成到其他演示装置中，外壳背面预留了两个直径3mm的安装孔，孔距为50mm，可以通过M3螺丝直接固定在亚克力或金属安装板上。齿轮的轴孔直径设计为4mm，适配常规的4mm圆轴，也可以直接搭配3D打印的轴套实现无额外金属件的全塑装配，降低制作成本。轮齿采用标准渐开线齿形设计，压力角为20度，和常规工业齿轮的齿形参数保持一致，传动过程中传动比稳定，转动时不会出现明显的顿挫感，手动拨动任意一个齿轮，另一个齿轮就能顺畅带动转动，演示效果直观。外壳的侧面做了1.5mm的壁厚设计，既保证了足够的结构强度，不会因为轻微磕碰出现开裂，也不会因为壁厚过大导致打印时间过长、材料浪费过多。在细节处理上，齿轮的齿顶和齿根都做了0.1mm的微小倒角，避免3D打印时出现层纹导致的啮合卡滞，外壳的合模位置（分体式构型）设计了定位止口，装配时不需要额外调整对齐，就能保证两个半壳的同轴度，避免出现齿轮偏心卡滞的问题。这类结构除了作为教具和摆件外，也可以经过尺寸放大后作为小型机械的传动舱使用，比如定制化的桌面收纳盒传动开关、小型展示台的旋转驱动结构，只需要根据实际传递的扭矩需求调整模数和壁厚参数即可，整体设计的拓展性较强。
