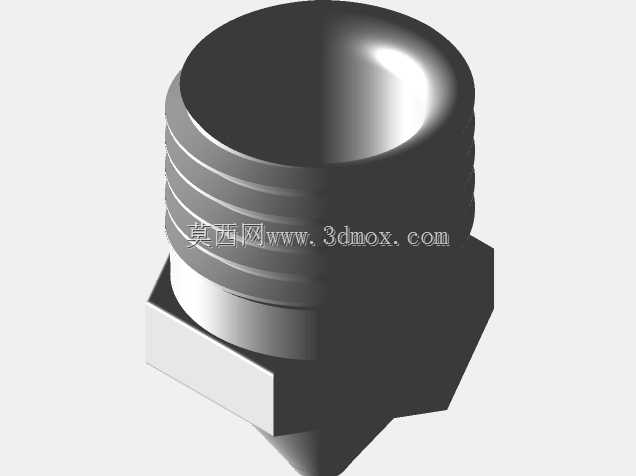

外螺纹六角连接式空气喷嘴结构设计

这类空气喷嘴在工业气动系统里的应用场景十分广泛，从生产线的工件表面吹除切屑、浮尘，到气动吹扫工位的定点喷气，再到设备冷却环节的定向送风，都能见到同结构喷嘴的身影。设计时首先要兼顾安装便利性与密封可靠性，外螺纹段采用标准管螺纹规格，能够直接匹配现有气动管路的内螺纹接口，无需额外转接件，六角结构的设置是为了给安装工具提供受力面，现场装配时用普通开口扳手或者活动扳手就能完成拧紧操作，不需要定制专用工装，能大幅降低现场安装的时间成本。喷嘴的收缩段流道是设计的核心部分，从螺纹端的进气入口到顶端的喷口，流道直径逐步收窄，这种渐缩结构能够让压缩空气在流道内逐步加速，在喷口位置形成稳定的高速射流，同时避免流道截面突变带来的紊流损耗，减少喷气过程中的能耗与异常噪音。安装边界方面，六角部位的对边尺寸符合标准紧固件的尺寸规范，安装时扳手的活动空间不需要额外预留过大余量，螺纹段的长度经过匹配设计，拧紧后六角端面能够贴合安装基座的密封面，配合螺纹上缠绕的生料带或者配套的密封垫圈，就能实现1MPa以内工作气压下的可靠密封，不会出现漏气泄压的问题。喷嘴的整体外形没有多余的凸起结构，安装后突出安装面的长度较短，在狭小的设备腔体内部也能完成布置，不会和周边的管线、结构件产生运动干涉。实际使用中，这类喷嘴的喷射角度固定，能够持续输出稳定的柱状气流，针对不同的吹扫距离，气流的发散范围可控，既可以用于单点的精准吹扫，也可以通过多组阵列布置实现大面的区域吹扫。结构材质一般选用金属材质加工，表面做防锈处理，能够适应车间内的切削液、油污等复杂工况，长期使用不会出现锈蚀堵塞喷口的问题。建模过程中需要重点关注螺纹段的牙型精度与六角部位的形位公差，保证加工后的零件能够和标准管路配件顺畅配合，流道部分的曲面过渡要顺滑，不能出现台阶或者锐角，避免气流经过时产生不必要的压力损失，喷口的端面要做平整处理，保证喷出的气流方向和喷嘴轴线保持一致，不会出现偏斜影响吹扫效果。
