DB9母头D型接口连接器结构设计

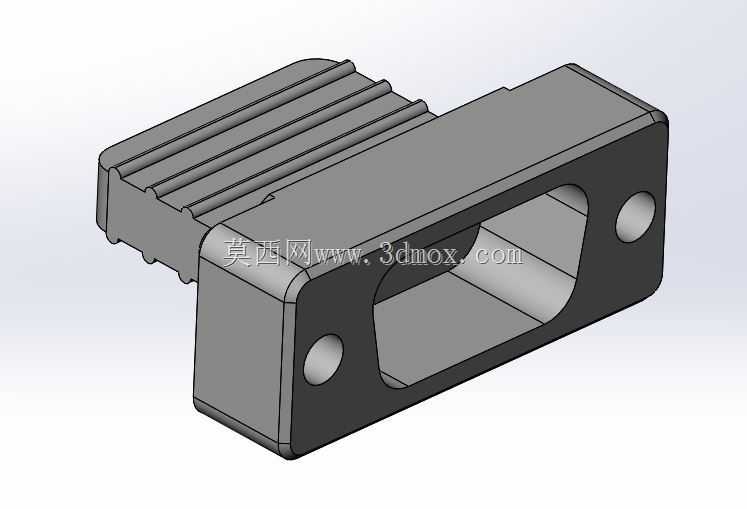

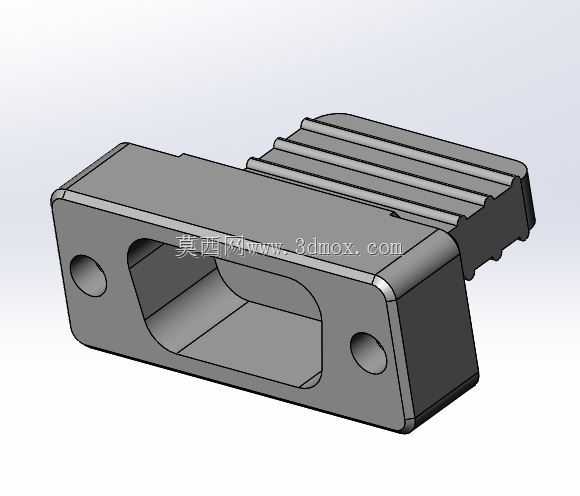

　　在工业控制、通讯设备、测试仪器的板卡互联场景里，DB9接口是沿用多年的经典串行连接部件，这款母头插头的结构设计，完全匹配标准D-sub接口的装配公差要求，可直接用于设备面板的串口固定安装，或是线束端的对接端使用。从实际使用场景来看，这类接头常出现在工控机的RS232/RS485通讯端口、老式数控设备的程序传输接口、部分工业传感器的信号输出端，以及早期外设与主机的串行连接位置，即便当下高速接口普及，在低速高可靠的工业通讯链路里，DB9接口依旧保有极高的装机量。这款母头插头的主体采用法兰安装式结构，前端的D型防呆内框严格遵循DB9接口的尺寸规范，内部预留的9个插针安装位完全对齐标准针脚定义的排布间距，不会出现插针错位导致的针脚弯折、

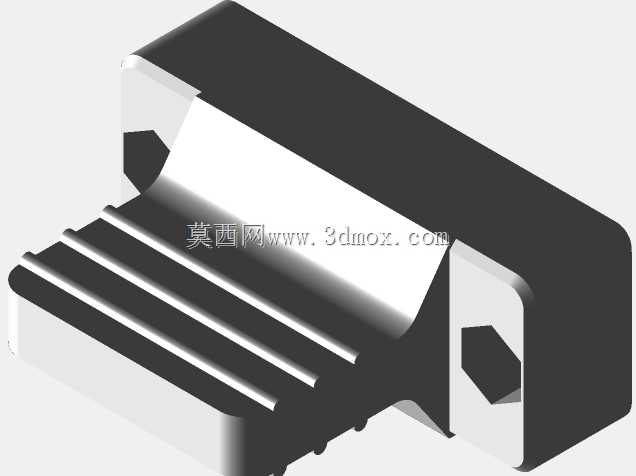

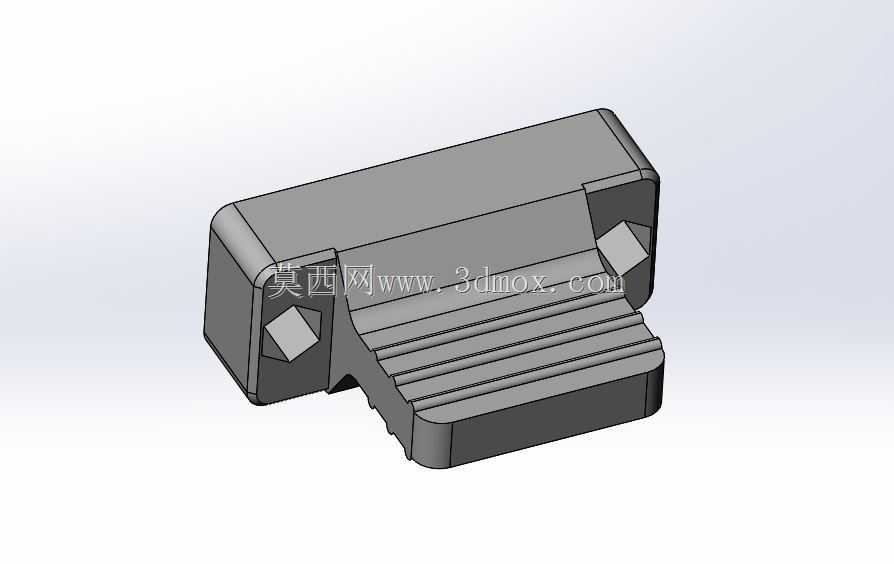

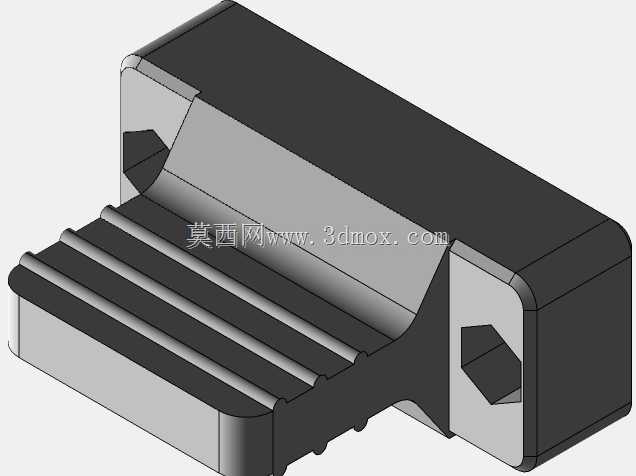

　　接触不良问题。法兰盘两侧的圆形安装孔位，对应标准面板安装的螺丝孔距，可直接使用M2.5的固定螺丝将接头锁紧在设备面板开孔处，安装后法兰盘与面板贴合面平整，不会出现凸起或凹陷的装配间隙，能满足常规工业环境下的防尘装配要求。接头尾部的多道平行防滑筋结构，是针对线束注塑包胶或是尾套装配设计的，当线束与接头针脚焊接完成后，包胶层可以嵌入这些筋条的凹槽内，大幅提升线材与接头的拉拔力，避免设备使用过程中线缆拉扯导致的焊盘脱焊、线芯断裂问题，这一细节设计在经常需要移动插拔的测试线缆场景中尤为实用。从设计思路上看，整个接头的结构做了等壁厚处理，所有转角位置都设置了合理的工艺圆角，既避免了注塑成型时的应力集中问题，也能减少模具加工过程中的清角工序，

　　提升零件量产时的成型良率。接头内部的空腔尺寸经过反复校核，既可以容纳9根插针的焊杯位置，也预留了足够的线芯弯折空间，焊接作业时不需要过度挤压线芯就能完成焊线操作，降低了装配工人的作业难度。安装边界方面，这款接头的法兰盘外形尺寸完全适配通用DB9面板开孔尺寸，不需要对设备面板做额外的扩孔或修型就能直接装配，接头插入公头后的啮合深度符合行业通用规范，插合后公母头的屏蔽外壳可以完全贴合，能够满足基础的电磁屏蔽要求，减少工业现场电磁干扰对通讯信号的影响。在实际选型使用时，这款母头既可以作为面板端固定座使用，也可以搭配对应的金属外壳做成线端插头，适配不同的设备互联需求，其结构强度可以满足至少500次以上的插拔寿命要求，完全覆盖常规工业设备的全生命周期使用频次。
