GRBL控制10mm线性导轨笔式数控作业设备

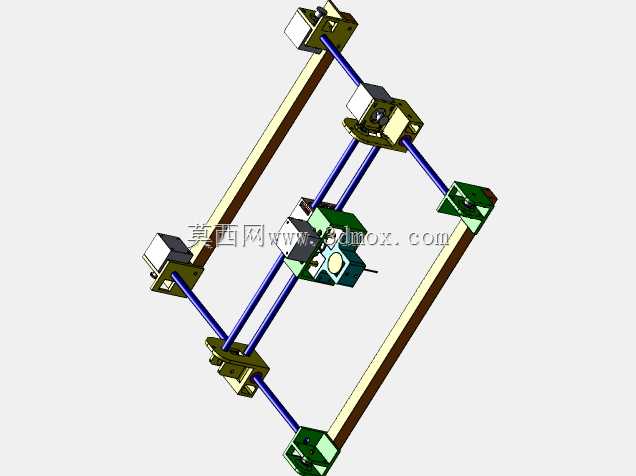

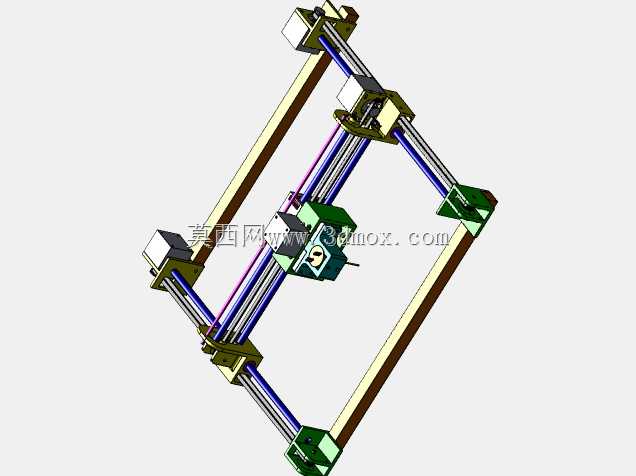

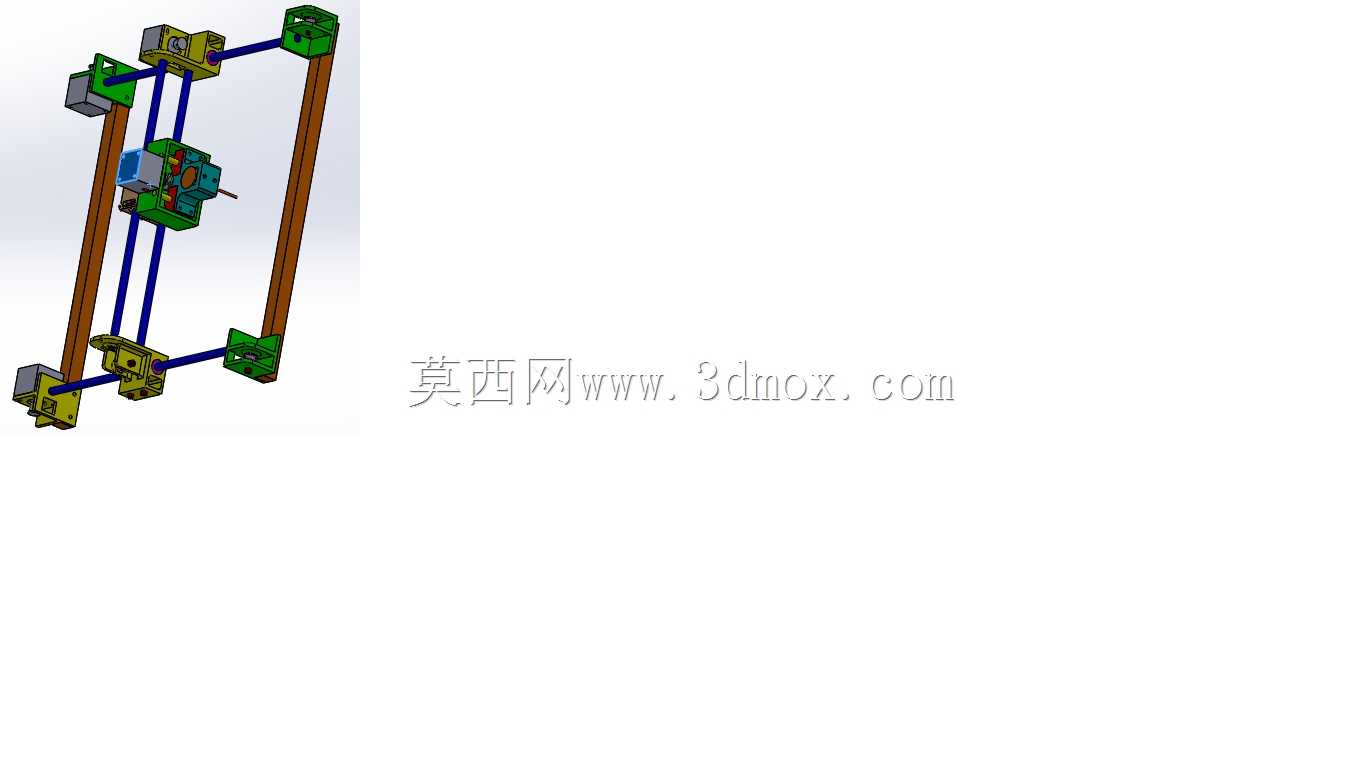

　　这款基于GRBL控制的小型数控作业设备，核心采用10mm规格线性导轨作为运动导向部件，适配NEMA17规格步进电机作为动力输出单元，可同时满足笔式绘图、PCB板铣削两类轻载精密加工场景的使用需求。从结构布局来看，设备采用跨距对称的双X轴导轨设计，两根平行光轴导轨通过两端的固定座完成刚性连接，Y轴运动模组跨装在X轴导轨之上，可沿X轴方向完成全行程平稳滑动，Z轴执行端则集成在Y轴滑台上，可根据作业需求更换绘图笔、PCB铣刀等不同执行端头，完成对应工序作业。

　　在实际车间应用场景中，这类小型数控设备常被放置在电子研发工作室、教学实训工位、小型打样车间的桌面区域，不需要占用大型机床的安装场地，也无需配套复杂的工业气源、高压冷却回路，仅需常规民用供电即可启动运行。针对PCB样板打样场景，设备可直接导入Gerber格式的线路文件，通过GRBL控制板解析G代码指令，驱动三个轴的步进电机完成走刀路径规划，铣削掉覆铜板上不需要的铜箔部分，快速制作出小批量测试用PCB样板，省去外发打样的等待周期；针对笔式绘图场景，更换适配的绘图笔夹具后，设备可在纸张、薄塑料片、软金属箔等平面介质上完成矢量图案绘制、标记线刻画、轮廓打标等作业，在文创产品打样、工艺标识制作、教学演示等场景中都有稳定的应用表现。

　　从设计思路层面拆解，整套结构优先控制运动部件的整体重量，所有滑台、固定座均采用轻量化的硬质加工件制作，在保证连接刚性的前提下尽可能降低运动负载，匹配NEMA17步进电机的输出扭矩即可满足全行程的加减速需求，不需要额外搭配减速机构，既压缩了整体设备体积，也减少了传动环节的间隙累积。导轨选型上采用10mm直径的淬硬光轴作为线性导向部件，配套直线轴承完成滑动配合，相比方形直线导轨，这类光轴导轨的采购成本更低，安装调试难度更小，对安装面的平面度公差要求更宽松，即使是桌面级的简易安装基准，也能通过两端固定座的微调保证导轨平行度，避免运动过程中出现卡滞、爬行问题。

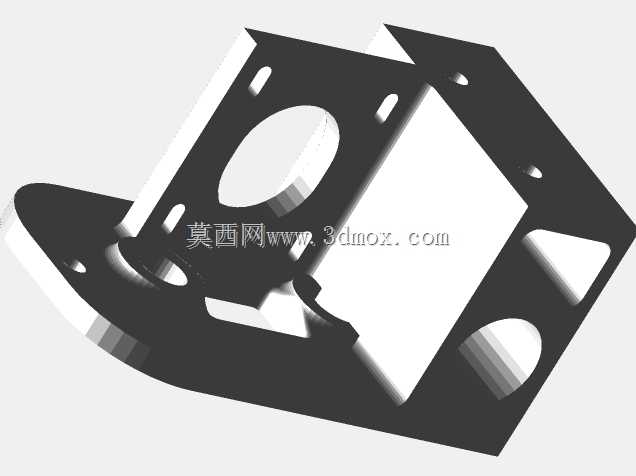

　　安装边界方面，设备整体采用矩形框架布局，X轴方向的有效行程覆盖常规A4幅面的加工范围，Y轴行程匹配PCB样板的常规尺寸，Z轴的升降行程满足绘图笔抬笔、铣刀下刀的动作需求，整体外轮廓尺寸可直接放置在常规工作台面上，底部不需要额外做地脚固定，设备自重即可保证加工过程中的整机稳定性。传动部分采用同步带传动方案，同步带轮直接安装在步进电机输出轴上，通过张紧机构调整同步带预紧力，既可以保证传动精度，也能在出现撞机、过载情况时通过同步带打滑保护电机和执行端部件，避免硬冲击造成结构件变形或电机堵转损坏。

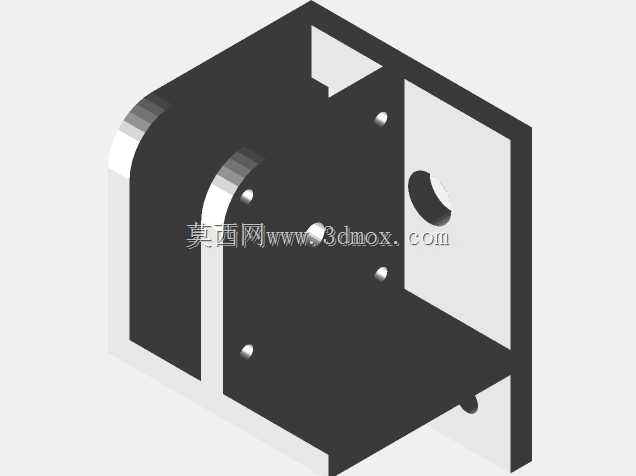

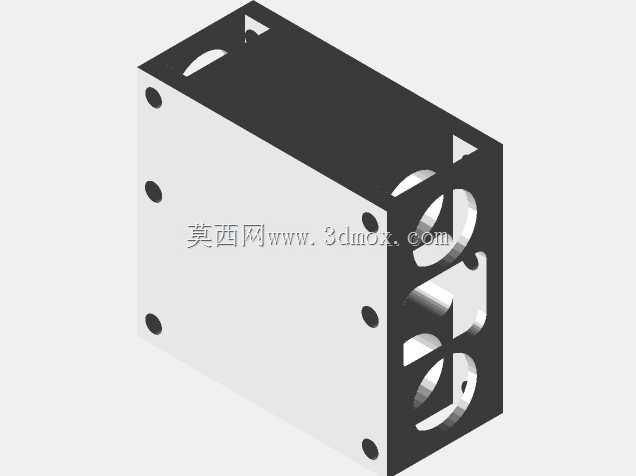

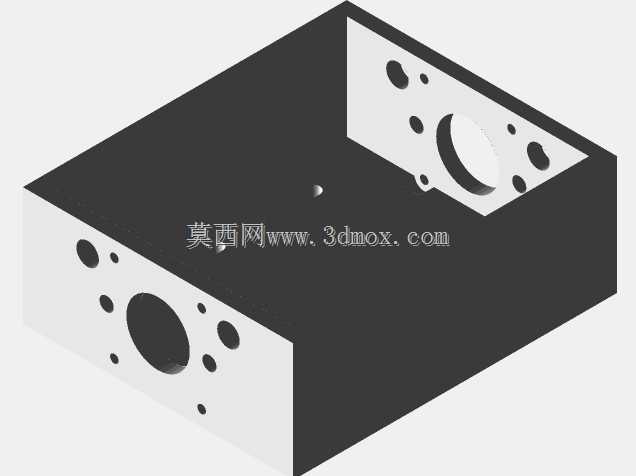

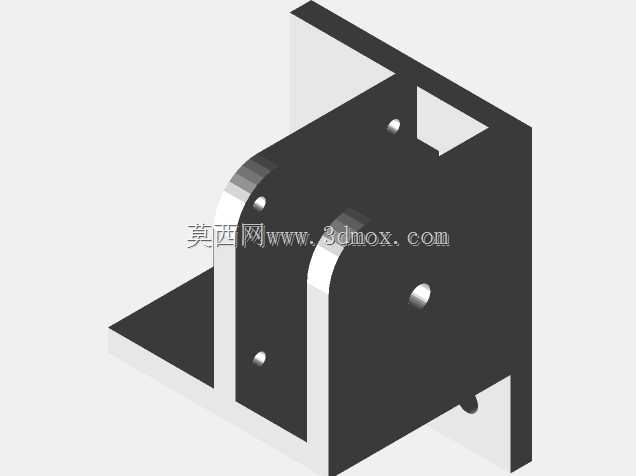

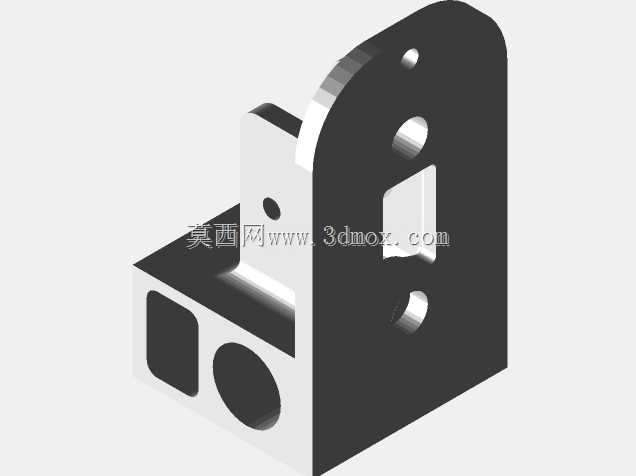

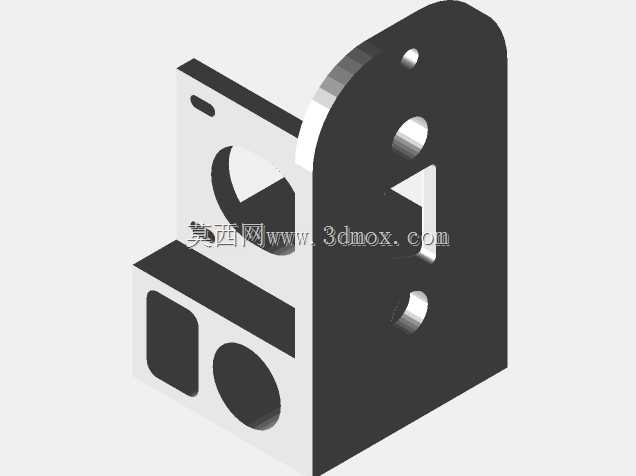

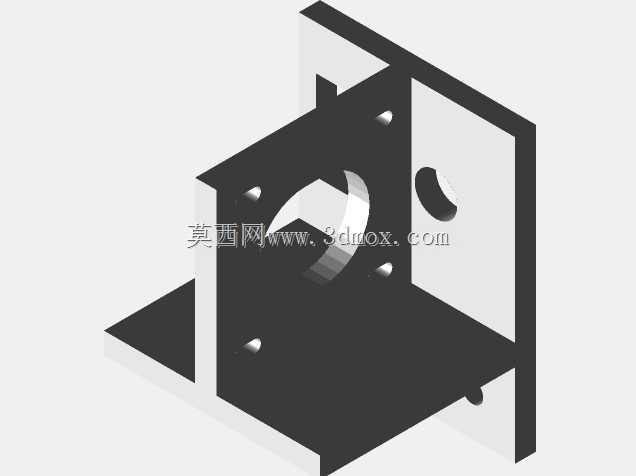

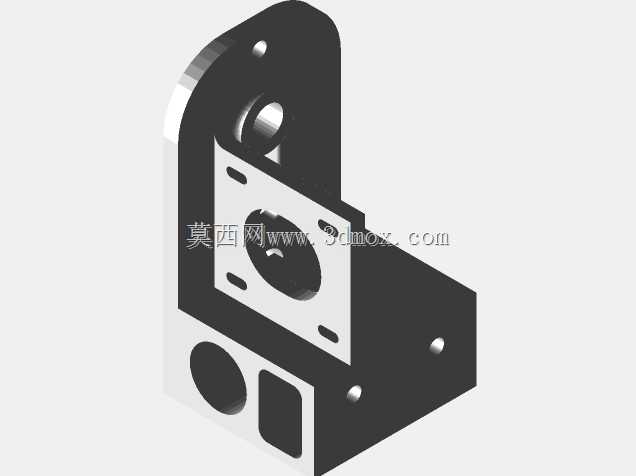

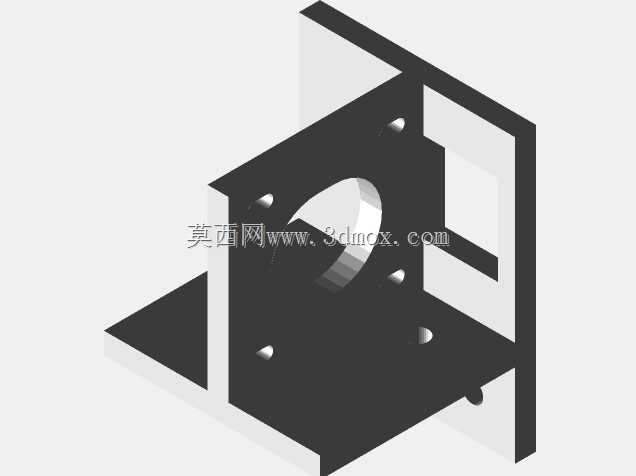

　　结构细节上，所有导轨固定座都设计有同轴的定位孔，安装时可通过定位芯棒快速校准两根X轴导轨的平行度，降低装配调试的难度；滑台部分的直线轴承采用卡簧固定在安装座内，磨损后可快速拆卸更换，不需要整体更换滑台组件；GRBL控制板安装在设备框架的侧边位置，预留出USB接口、步进电机接口、限位开关接口的安装空间，接线时可顺着框架型材的走线槽布置线路，避免运动过程中线路拖拽干涉运动路径。限位触发块安装在各轴的行程两端位置，可根据实际作业需求调整触发位置，软限位参数可直接在GRBL固件中配置，双重保障设备运行不会出现超程撞机问题。

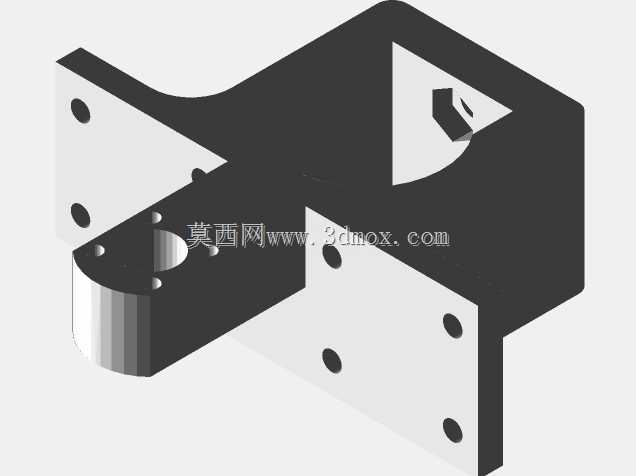

　　针对不同作业场景的适配性，Z轴的夹具部分设计为快换结构，更换不同执行端头时只需要松开锁紧螺丝即可完成拆装，不需要重新校准Z轴原点，切换绘图和铣削模式的操作门槛极低。设备的运动参数可通过GRBL的配置界面直接调整，针对绘图作业可设置更高的空走速度、更低的下刀压力，针对PCB铣削作业可调整合适的进给速度、下刀深度，匹配不同材质覆铜板的铣削需求，不需要改动硬件结构即可完成多场景适配。
