德州仪器EdgeAI模块DIN导轨安装固定支架

　　在工业自动化控制柜体、移动机器人本体的电气集成作业中，各类边缘计算模块的DIN导轨安装需求一直是结构设计环节的高频场景，这款适配德州仪器Edge AI SK套件的安装支架，正是针对TDA4VM核心的简化版Edge AI模块做的专属安装适配结构，核心作用是将原本无标准导轨安装位的Edge AI计算模块可靠固定在标准DIN导轨上，无需额外打孔或采用粘接、扎带固定等非规范安装方式，满足工业场景下的设备安装规范与抗震要求。

　　从实际应用场景来看，这款支架既可以用在常规工业控制柜内的边缘计算节点部署，也适配SCUTTLE系列移动机器人的机载计算单元安装，在移动机器人运行过程中，车体自身的行走振动、转向冲击都会传递到机载电子元件上，非规范固定的计算模块容易出现接口松动、元件移位甚至焊点脱焊的问题，这款支架通过结构限位将模块牢牢约束在安装位上，配合对应的紧固件可以实现模块与导轨的刚性连接，大幅提升机载计算单元的运行可靠性。

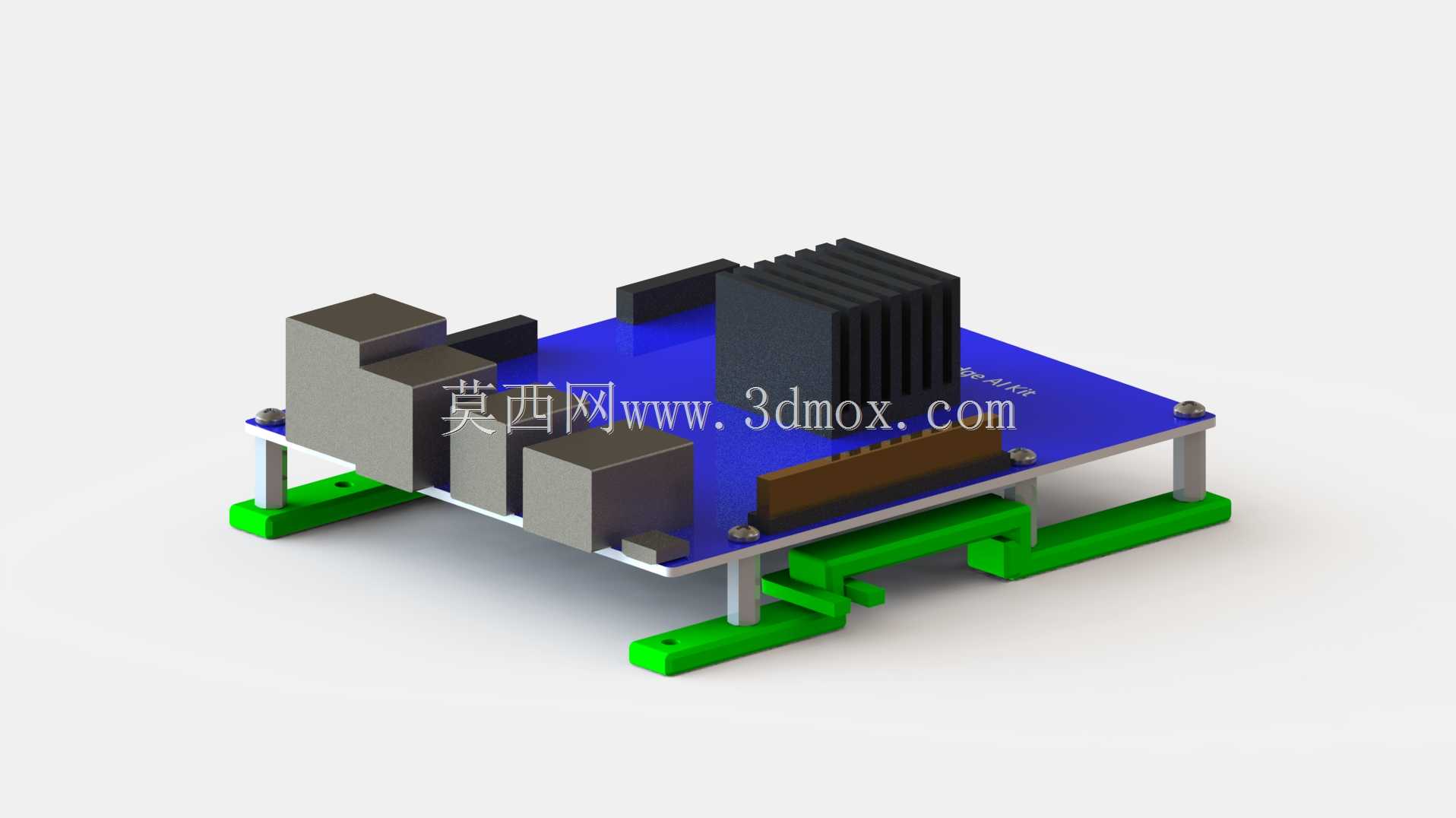

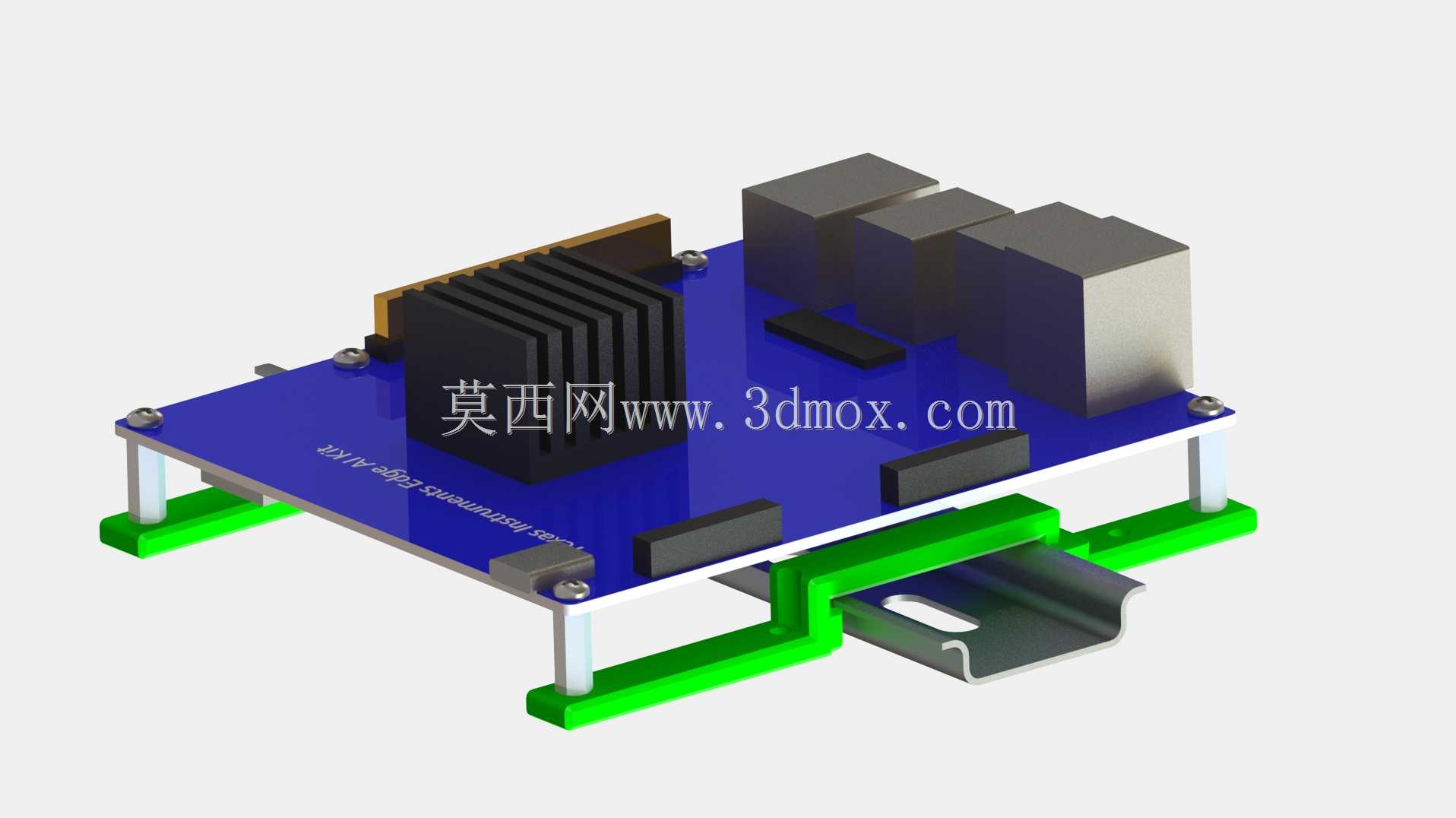

　　设计思路上，这款支架充分考虑了3D打印工艺的成型特性，没有设计复杂的倒扣或者需要支撑的悬空结构，整体采用一体化成型设计，打印完成后无需额外做支撑去除、后处理打磨等工序，直接可以投入使用。支架的安装边界完全匹配Edge AI SK套件的外形尺寸，预留了模块接口的避让空间，不会遮挡模块的电源接口、通讯接口以及调试接口，安装完成后所有外设接线都可以正常插拔，不需要在接线时额外拆卸支架。紧固件采用M2.5x10mm沉头螺丝，沉头位的设计完全贴合螺丝头的锥度，螺丝锁紧后表面不会出现凸起，不会和模块本体或者周边安装的其他元件产生干涉，整套安装需要5颗沉头螺丝，对应的螺丝孔位都做了适配的公差设计，既不会因为孔位过小导致螺丝无法拧入，也不会因为间隙过大导致模块固定后出现旷量。

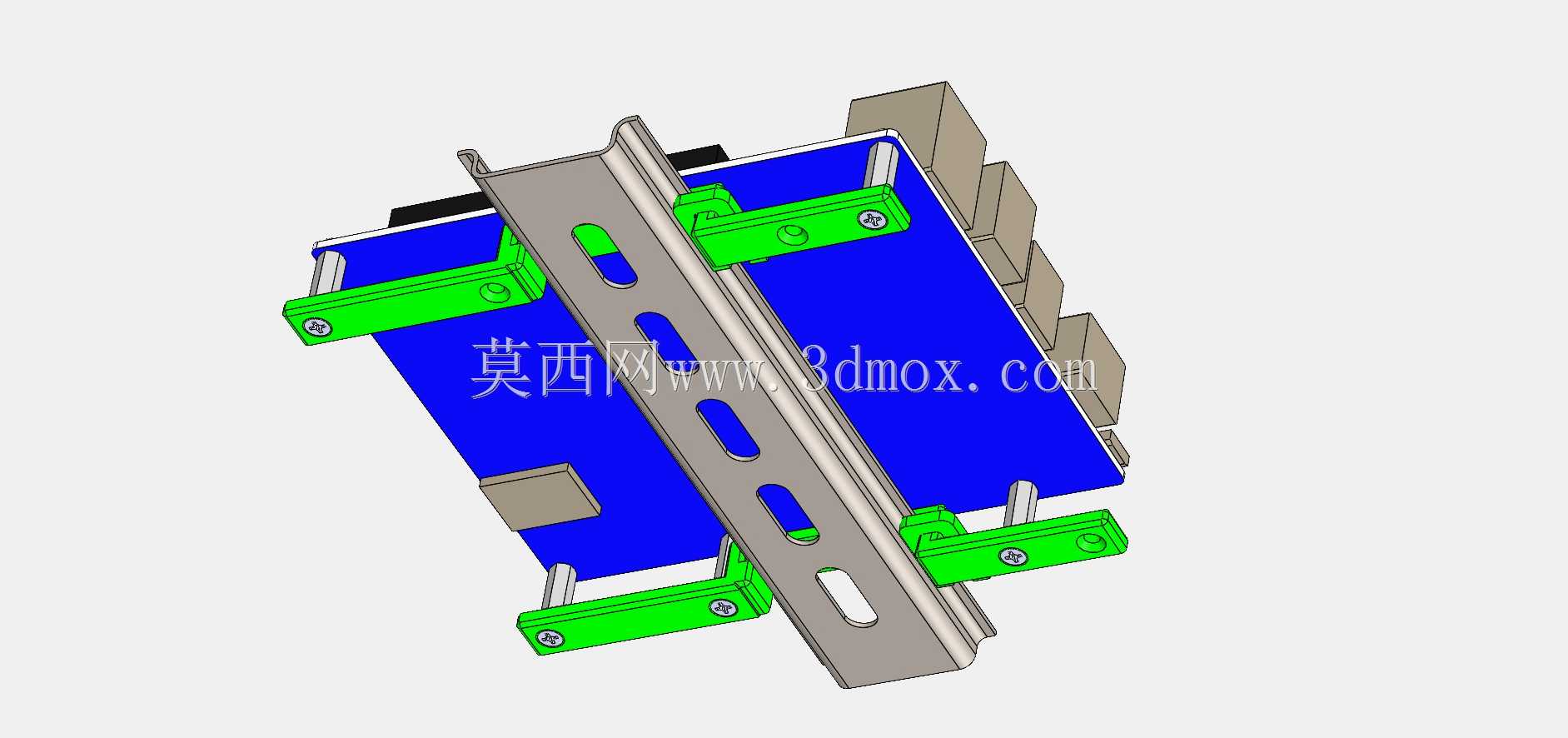

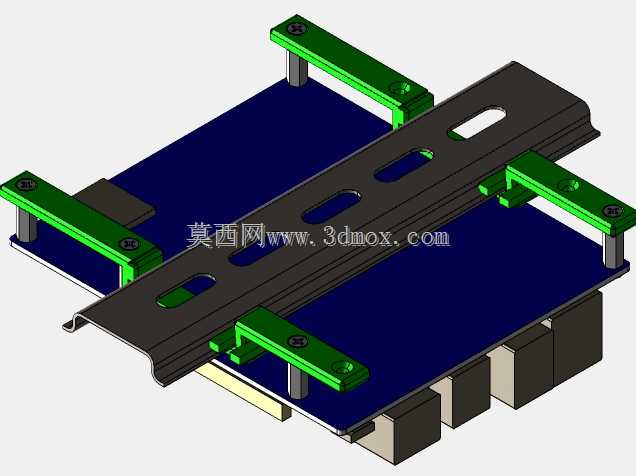

　　导轨卡合部分的结构采用标准DIN导轨的卡扣尺寸设计，卡入导轨后可以实现上下方向的完全限位，同时预留了卡扣的弹性变形空间，安装时只需要对准导轨上沿按压即可完成卡装，拆卸时用一字螺丝刀撬动卡扣的解锁位就可以轻松将支架从导轨上取下，不需要拆卸整条导轨或者周边的其他元件，方便后期的模块维护与更换。支架的壁厚设计兼顾了结构强度与打印耗材成本，在螺丝固定位、导轨卡扣位等受力集中的区域做了局部加厚处理，避免安装或者使用过程中出现结构断裂，而在非受力的区域做了适度的减薄，减少3D打印的材料消耗与打印时长。

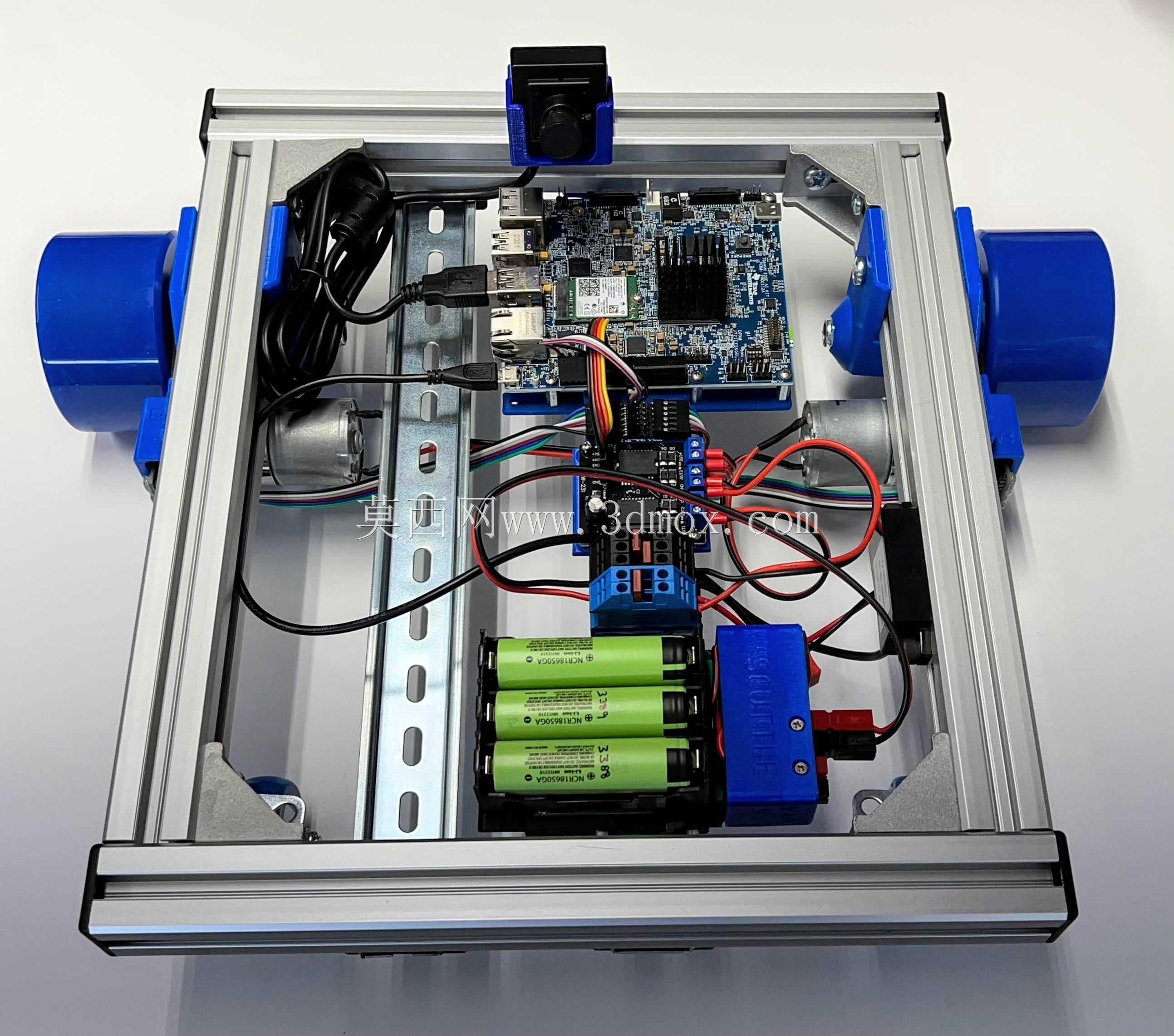

　　在移动机器人的应用场景中，这款支架的安装位置可以根据车体的布局灵活调整，既可以安装在车体内部的电气安装板导轨上，也可以安装在车体侧面的拓展导轨位，不会和车体上的电池、电机驱动器、传感器等其他部件产生安装干涉。支架的结构设计还考虑了模块的散热需求，模块核心发热区域对应的支架位置没有做封闭遮挡，保留了足够的空气流通空间，避免支架阻挡模块的散热路径，保证边缘计算模块长时间高负载运行时的散热效率，不会因为散热不畅导致模块降频或者过热保护。

　　对于做工业电气集成、移动机器人开发的结构工程师来说，这类标准化的导轨安装支架可以大幅减少重复设计的工作量，不需要每次针对Edge AI模块重新测绘、设计安装结构，直接采用这款经过实际装机验证的支架结构，就可以快速完成计算模块的安装固定，缩短项目的结构设计周期，同时避免自主设计时可能出现的尺寸偏差、安装干涉、结构强度不足等问题。支架的安装流程非常简便，首先将Edge AI模块通过5颗M2.5沉头螺丝固定在支架的模块安装位上，确认所有螺丝锁紧、模块无旷量后，将支架的导轨卡扣对准标准DIN导轨的上沿，均匀用力按压直到卡扣卡入导轨的下沿，确认支架在导轨上无上下、左右的窜动后，就可以完成整个安装过程，整个安装过程不需要特殊工具，只用常规的十字螺丝刀就可以完成全部操作。
