50齿GT2同步传动轮结构设计

　　在桌面级数控设备、小型自动化输送机构、3D打印运动模组这类对传动精度有较高要求的场景里，GT2规格同步带轮的应用占比一直居高不下，这款50齿的GT2同步轮，正是针对中小负载精密传动场景做的结构优化设计。做这类传动件设计的时候，首先要匹配GT2同步带的齿形参数，齿距严格控制在2mm，齿形轮廓做了适配同步带齿槽的圆弧过渡，避免啮合过程中出现齿侧间隙过大或者卡滞的问题，50齿的齿数配置，在搭配常用的20齿主动轮时可以实现2.5:1的减速比，既能够满足从动端的扭矩输出需求，也不会因为减速比过大导致传动响应滞后。

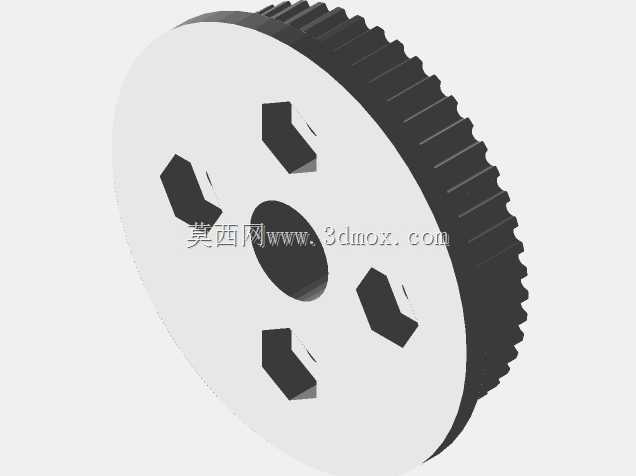

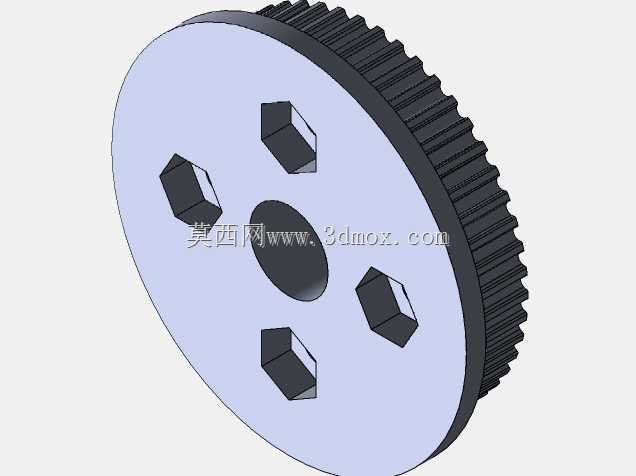

　　从安装边界来看，轮体的辐板位置均匀布置了四个六边形的镂空安装位，这四个安装位的中心分布圆经过精准计算，既可以通过配套的六角锁紧件实现轮体与传动轴的周向固定，也能在需要调整传动相位的时候快速松脱调整，不需要额外加工键槽，降低了配套轴类零件的加工难度，同时镂空结构也有效降低了轮体自身的转动惯量，在高速往复传动的场景下能够减少启停阶段的冲击，提升传动的动态响应性能。轮体的齿宽尺寸严格匹配常用的6mm宽度GT2同步带，齿面的粗糙度控制在合理区间，既可以保证同步带和轮齿的有效啮合面积，避免传动过程中出现跳齿问题，也不会因为齿面过于粗糙加剧同步带的磨损，延长整套传动副的使用寿命。

　　在实际选型应用中，这款同步轮可以适配大部分桌面级CNC雕刻机的X/Y轴传动结构，也可以用在小型皮带输送机的从动端做张紧轮使用，在做结构布局的时候，需要注意轮体的轴向定位尺寸，轮体的轮毂端面预留了足够的挡边高度，能够防止同步带在高速运转过程中出现轴向窜动脱带的问题，不需要额外加装挡圈就可以实现带体的轴向限位。设计过程中也充分考虑了加工工艺性，轮体的整体结构没有复杂的异形曲面，不管是采用机加工方式从棒料切削成型，还是采用注塑工艺批量生产，都能够实现较高的加工良率，辐板上的镂空结构在注塑生产时可以减少壁厚不均导致的收缩变形问题，保证轮体的圆度和齿形的位置精度。

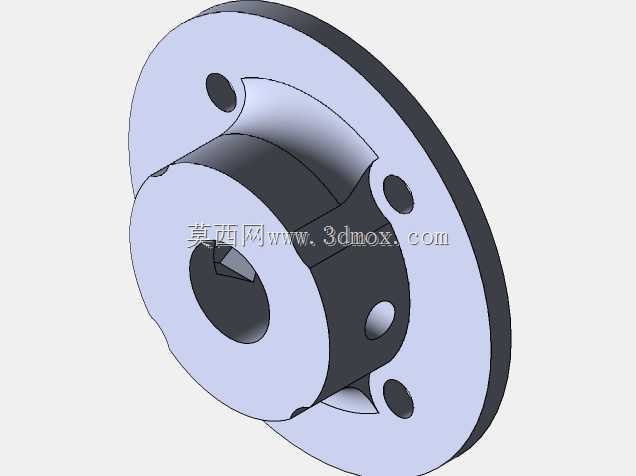

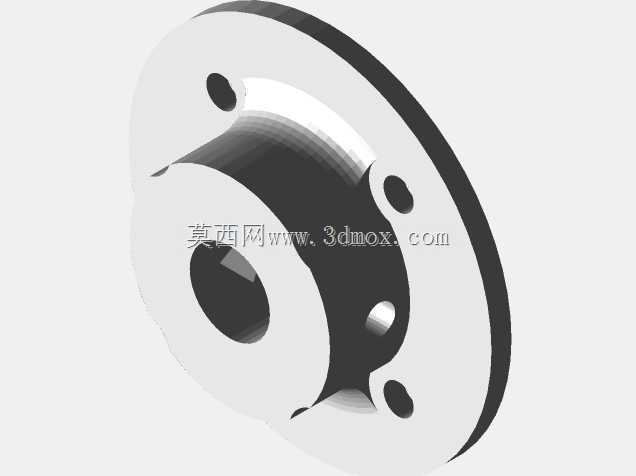

　　在传动精度控制上，这款同步轮的齿圈径向跳动公差控制在0.05mm以内，端向跳动控制在0.03mm以内，能够满足大部分精密传动场景的精度要求，在搭配张紧结构使用时，传动的重复定位精度可以控制在0.1mm以内，完全适配小型自动化设备的运动控制需求。很多工程师在做小型传动结构设计的时候，容易忽略同步轮的安装孔位和辐板结构对传动性能的影响，这款50齿GT2轮的设计，特意将安装位设置在辐板的受力均衡位置，避免了传动过程中轮体因为受力不均出现的偏摆问题，同时四个对称布置的安装位也可以适配不同直径的传动轴连接法兰，不需要针对不同轴径重新设计轮体结构，提升了零件的通用适配性。在实际装配过程中，只需要将轮体套入对应直径的传动轴，将六角锁紧件嵌入辐板的六边形安装位拧紧，就可以实现轮体和轴的刚性连接，装配过程不需要复杂的工装，单人就可以快速完成安装和调试，后期维护更换的时候也不需要拆解整套传动机构，大幅降低了设备的维护成本。
