博世手持激光遥测仪电池仓防护盖结构

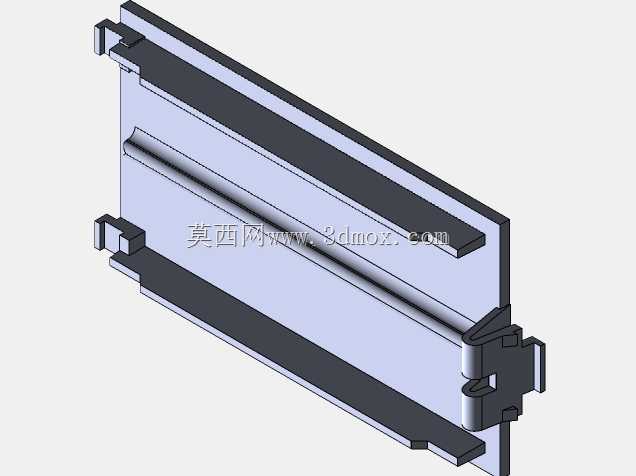

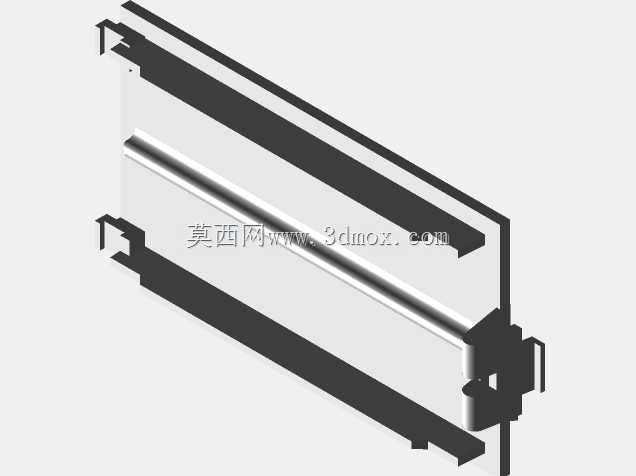

　　在工程现场测绘、家装量房、户外地形勘测等作业场景里，手持激光遥测仪是一线作业人员随身配备的核心测量工具，这类设备常年在多尘、易磕碰、温湿度波动大的环境下使用，电池仓作为设备供电模块的防护边界，其配套盖板的结构合理性直接影响设备的续航稳定性与整机使用寿命。本次拆解建模的这款电池盖，适配博世系列手持遥测仪的电池仓安装位，整体采用长条形窄边结构设计，完全贴合手持设备握持段的机身弧度，不会在握持时产生突兀的硌手感，同时兼顾仓体密封与快拆需求。从结构设计逻辑来看，这款电池盖没有采用常见的卡扣外露式设计，而是将卡扣结构集成在盖体的侧边安装槽内，盖体两侧设置了与机身仓壁匹配的滑动导向筋，安装时顺着仓体侧边的导向槽推入即可完成定位，

　　端部的弹性卡爪会自动卡入机身对应的限位凹槽，不需要额外施加按压力，拆卸时只需用指甲或薄型撬片拨动端部的卡爪解锁，就能顺着导向槽滑出盖体，相比旋转卡扣式的电池盖，这种滑入式结构在戴劳保手套操作时也能顺利完成拆装，不会出现卡扣打滑、拧不动的情况。盖体的主体壁厚控制在1.2mm，既保证了日常磕碰下的结构强度，又不会过度占用机身内部空间，给仓内的两节7号供电电池留出足够的安装间隙，盖体内侧设置了一圈0.3mm高的密封压筋，当盖体安装到位后，压筋会挤压仓口预装的泡棉密封胶条，形成连续的密封界面，阻挡户外作业时的粉尘、零星溅水进入电池仓，避免电池触点氧化锈蚀。从安装边界尺寸来看，盖体总长度与电池仓的开口长度完全匹配，

　　宽度方向与机身握持段的弧面齐平，盖体外表面做了细微的磨砂纹理处理，和机身外壳的表面质感保持一致，不会出现明显的装配色差或段差，盖体端部预留了0.8mm的让位缺口，刚好避开机身侧边的功能按键凸起，安装后不会出现按键卡滞、按压受阻的问题。在实际使用场景中，这类电池盖属于手持测量设备的易损配件，很多时候设备本身功能完好，只是电池盖的卡扣断裂、盖体变形丢失，就导致整台设备无法正常使用，需要单独更换配件。建模过程中完全还原了盖体的导向筋角度、卡爪的弹性变形量、密封压筋的凸起高度，所有安装配合面的尺寸公差都按照手持消费类电子设备的装配标准设定，导向筋与仓壁的配合间隙控制在0.1mm，既保证滑动顺畅不会卡滞，又不会出现安装后旷量晃动的问题。

　　盖体的材质选型参考原厂配件的耐冲击ABS材料，具备一定的韧性，在低温户外环境下也不会因为材质变脆出现卡扣断裂的问题，表面磨砂纹理的深度控制在0.05mm，日常使用中不容易残留指纹和划痕，长期握持后也不会出现表面发亮的磨损痕迹。从结构可靠性角度验证，这款盖体的卡爪位置做了加厚处理，反复拆装500次以上卡爪的弹性变形量仍在设计范围内，不会出现塑性变形导致的盖体松动脱落，盖体内侧对应电池正负极接触片的位置做了局部加厚，避免电池长期顶压导致盖体外凸变形，同时在盖体与电池端面接触的位置设置了0.2mm的弹性缓冲筋，当设备意外跌落时，缓冲筋可以吸收部分冲击能量，减少电池对仓内触点的冲击力，避免触点移位导致的供电接触不良。
