船用霍尔式锚具三维结构设计

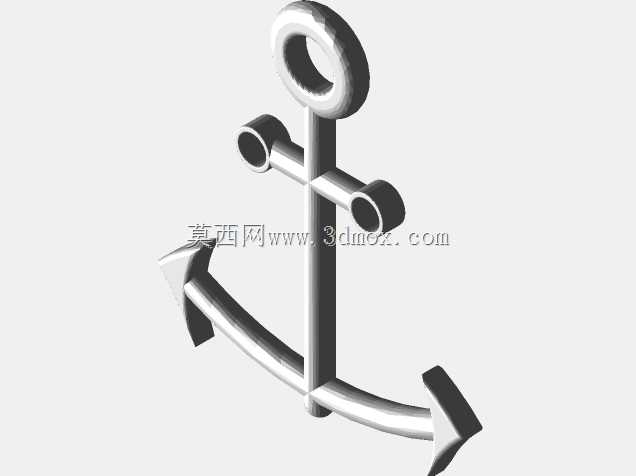

　　在船舶锚泊系统的设计环节中，锚作为核心的系泊受力部件，其结构合理性直接决定了船舶在锚地停泊、应急驻位时的抓附可靠性，本次完成的锚具三维结构，完全围绕内河及近海小型船舶的实际使用工况展开设计，没有冗余的装饰性结构，所有几何特征都服务于受力传递与抓附性能。从实际应用场景来看，这类锚具适配长度在10米以内的小型作业船、休闲游艇以及内河趸船的临时系泊需求，在沙质、泥质底床的水域环境中，锚爪的切入角度经过反复校核，能够在锚链拖拽力作用下顺利嵌入底床土层，形成稳定的抓附力，避免船舶受水流、风力影响发生走锚险情。设计过程中首先锚定了核心的受力传递路径：锚环作为与锚链连接的受力端点，所有系泊拉力会通过锚干均匀传递到两侧的锚爪以及横向的稳定横杆上，

　　因此在结构建模时，锚环的内孔尺寸严格匹配常规小型船用锚链的链环直径，预留了足够的铰接活动间隙，保证锚在抛投、回收过程中能够随锚链角度自由转动，不会出现卡滞问题。锚干采用等强度的变截面设计，靠近锚环的位置受力集中，截面尺寸适当加大，向锚爪方向逐步平滑过渡，既保证了整体的结构强度，又尽可能控制了锚具的整体重量，降低抛投与回收时的操作负荷。横向设置的稳定横杆是这类锚具保证抓附性能的关键结构，在锚接触底床时，横杆能够避免锚体发生侧翻，保证两个锚爪始终以正确的角度朝向底床，在拖拽力作用下顺利切入土层，建模时横杆与锚干的连接位置做了圆弧过渡处理，消除了应力集中的薄弱点，避免长期受交变拉力作用出现连接部位断裂的问题。

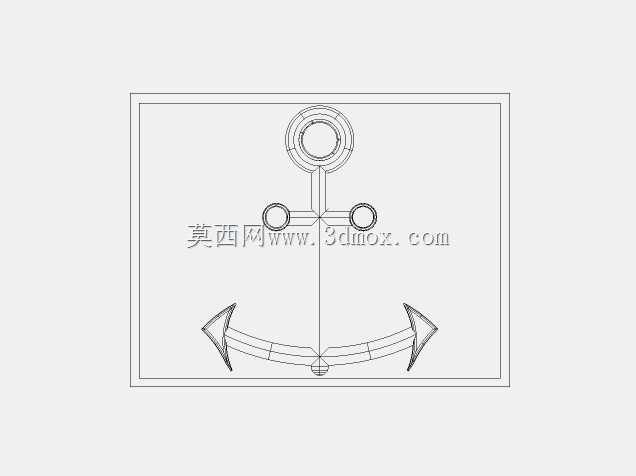

　　两个锚爪的尖端做了适当的钝化处理，既保证了切入底床的锋利度，又避免在回收过程中剐蹭船体外板或者锚链，锚爪与锚干之间的夹角经过多轮工况模拟调整，在沙质底床中能够获得最优的抓重比，不会出现角度过陡无法切入、角度过平抓附力不足的问题。从安装边界来看，锚环的顶部到锚爪最底端的垂直高度控制在127毫米左右，横向最大宽度为锚爪两个尖端的间距，整体尺寸适配小型船舶的锚台安装空间，收锚时能够顺利贴合锚唇位置，不会出现突出剐蹭船体的问题。建模过程中所有的连接部位都采用了实体融合的处理方式，没有拼接缝隙，整体为连续的实体结构，能够直接导入有限元分析软件做拉力载荷校核，也可以直接用于3D打印制作缩比模型用于锚泊系统的教学演示，

　　或者导入加工设备做铸造模具的设计参考。在细节处理上，锚体所有的棱边都做了圆角过渡，没有尖锐的加工棱角，既符合铸造工艺的脱模要求，也能避免使用过程中划伤操作人员。这类锚具的结构设计没有采用复杂的活动部件，整体为一体式结构，长期浸泡在水中也不会出现铰接部位锈蚀卡滞的问题，维护成本极低，非常适合民用小型船舶的使用需求。在实际选型匹配时，只需要根据船舶的满载排水量匹配对应的锚重，该结构可以按照比例缩放适配不同吨位的船舶，缩放过程中所有的受力截面比例、角度参数都保持不变，能够保证不同尺寸规格下的抓附性能一致性。建模时充分考虑了后续工程应用的需求，所有几何特征都具备可编辑性，设计人员可以根据具体的船型安装空间调整锚干长度、锚爪角度，快速衍生出适配不同工况的锚具型号，不需要从零开始重构模型。
