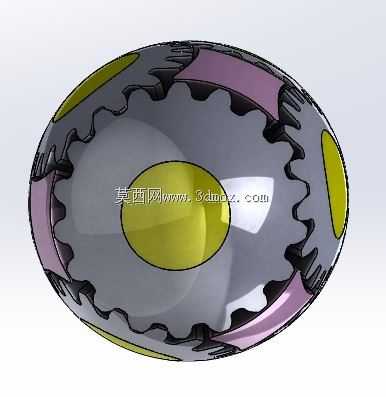

3D打印蛋形拼接锥齿轮创意玩具

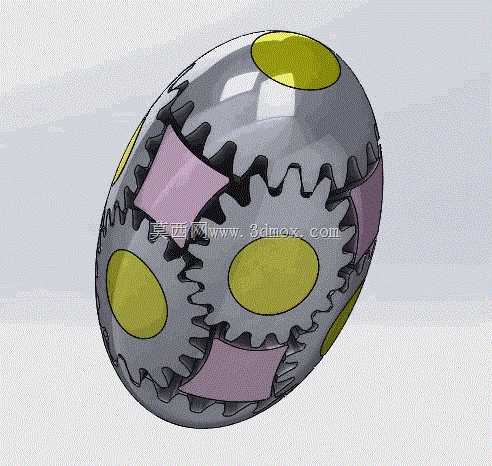

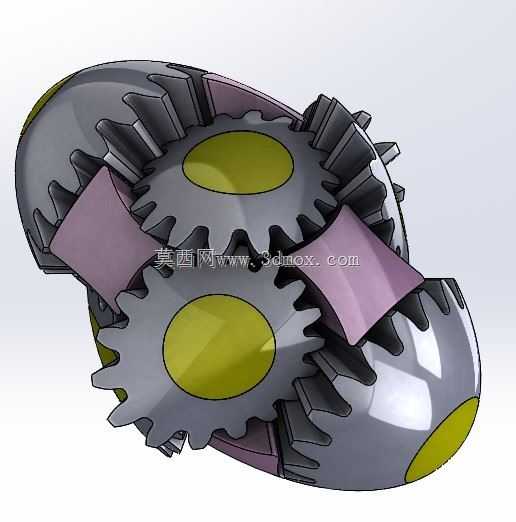

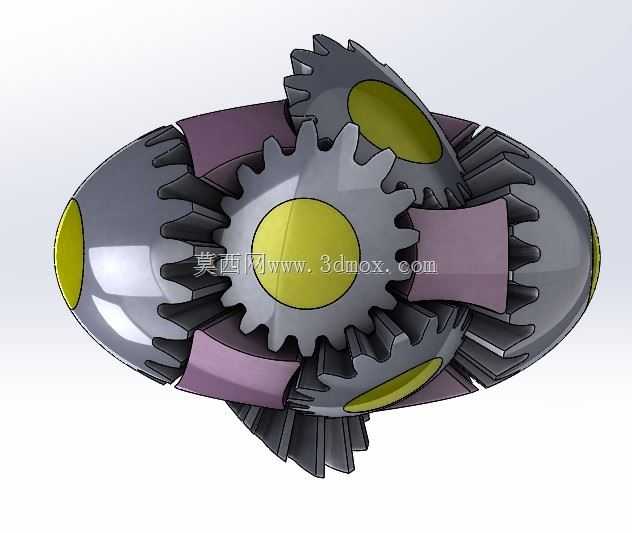

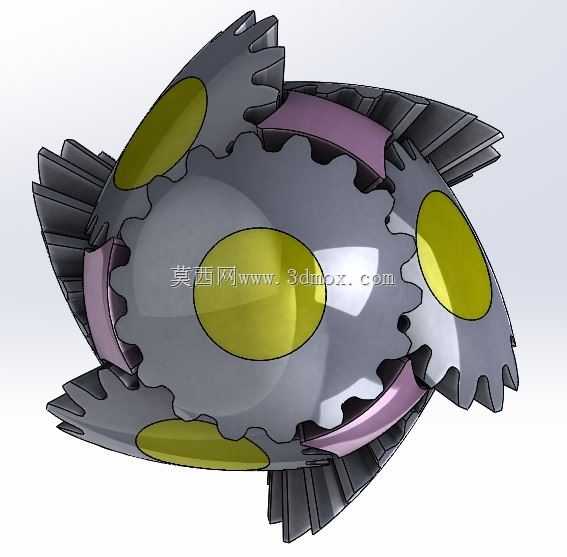

　　这款蛋形锥齿轮组合结构，最初的设计出发点是面向桌面级FDM3D打印场景做可动创意摆件，区别于普通静态装饰件，它依托锥齿轮的啮合特性实现蛋体分块的同步联动，把玩时转动任意一块带齿的拼接单元，其余啮合的分块会顺着蛋形曲面的轨迹同步转动，既保留了蛋形外观的完整性，又加入了机械结构的互动趣味。从结构设计逻辑来看，整体采用椭球曲面作为外轮廓基准，所有齿轮的齿形都沿着椭球的法向做修形适配，避免曲面啮合过程中出现卡滞、齿面干涉的问题，每一块拼接单元的齿部参数都做了统一化处理，保证任意相邻分块都能顺畅啮合，不会出现错位卡死的情况。外形尺寸控制在60mm×35mm的椭球规格，这个尺寸刚好适配大多数桌面级3D打印机的最小打印幅面，

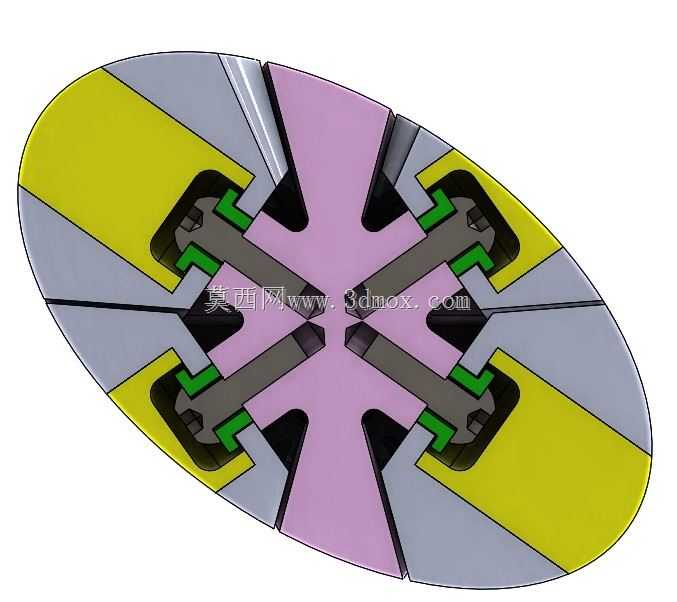

　　不需要拆分大件就能一次性打印单个分块，打印完成后不需要额外做复杂的支撑去除处理，齿面预留了0.2mm的打印间隙，适配PLA、树脂等常见3D打印材料的收缩率，不会因为材料冷却收缩导致啮合过紧。安装层面，整个结构不需要额外的骨架支撑，所有分块通过齿面啮合互相限位，组装时只需要准备M3×10或者M3×8的螺钉作为分块的连接转轴，每一块拼接单元上都预留了对应的螺钉过孔与转轴孔，孔位公差按照H7标准设计，螺钉拧入后既能保证分块绕转轴顺畅转动，又不会出现松脱晃荡的情况。实际应用场景上，它既可以作为3D打印爱好者的练手结构件，用来验证曲面齿轮建模、异形件啮合装配的设计能力，也可以作为创意文创摆件、解压玩具使用，区别于普通的齿轮传动结构，

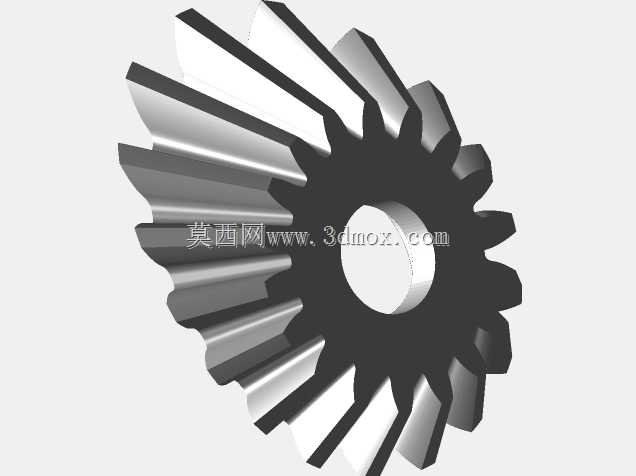

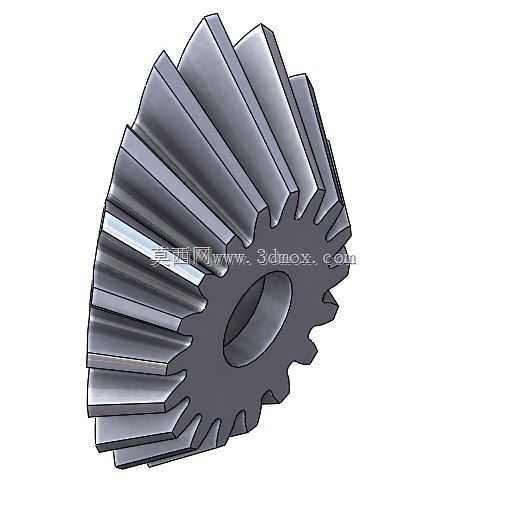

　　它把传动结构完全隐藏在蛋形外轮廓内部，外观上只有彩色的装饰块与齿缝的线条，转动时的机械感和圆润的蛋形外观形成反差，适合放在桌面作为装饰。设计过程中特意规避了需要高精度加工的配合面，所有配合位置都做了打印友好的倒角处理，没有小于0.8mm的薄壁结构，最小壁厚控制在1.2mm以上，即使是入门级3D打印机也能打出完整的结构，不会出现断壁、填充不足的问题。齿形部分采用的是简化的渐开线锥齿轮齿形，针对3D打印的层纹特性做了齿面修形，把齿顶高做了0.1mm的削减，避免层纹导致的啮合摩擦过大，转动时的阻尼感控制在适中的范围，既不会太松垮导致分块自行错位，也不会太紧需要用力才能转动。外表面的彩色装饰块和齿轮基体是一体化设计的，

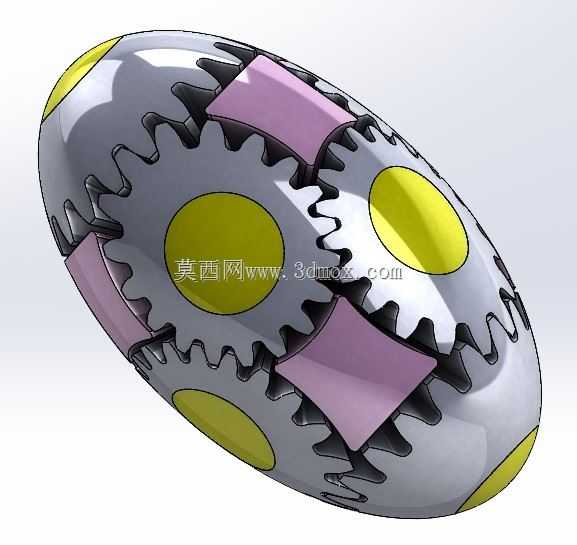

　　打印时可以通过换色实现多色效果，也可以打印完成后通过涂色、贴膜的方式做个性化装饰，装饰块的位置沿着椭球长轴均匀分布，转动时彩色块会沿着曲面螺旋移动，形成独特的视觉效果。从结构可靠性来看，所有受力位置都做了加厚处理，转轴孔位置做了2mm的凸台加强，频繁转动也不会出现孔位开裂的问题，齿根位置做了R0.5的圆角过渡，避免3D打印时应力集中导致齿部断裂，日常把玩的使用寿命足够长。
