太阳能电动汽车用21700电芯蓄电池箱结构

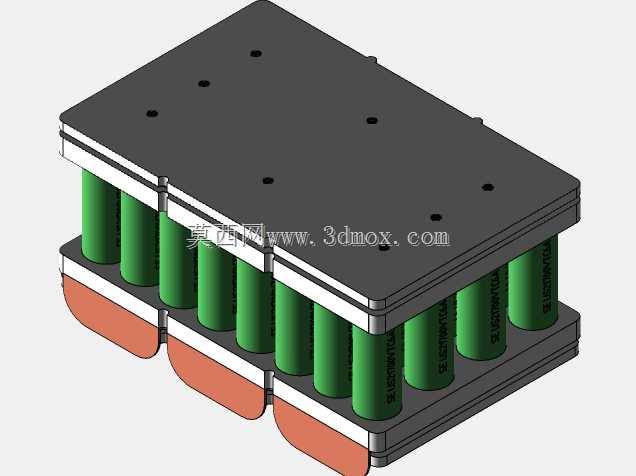

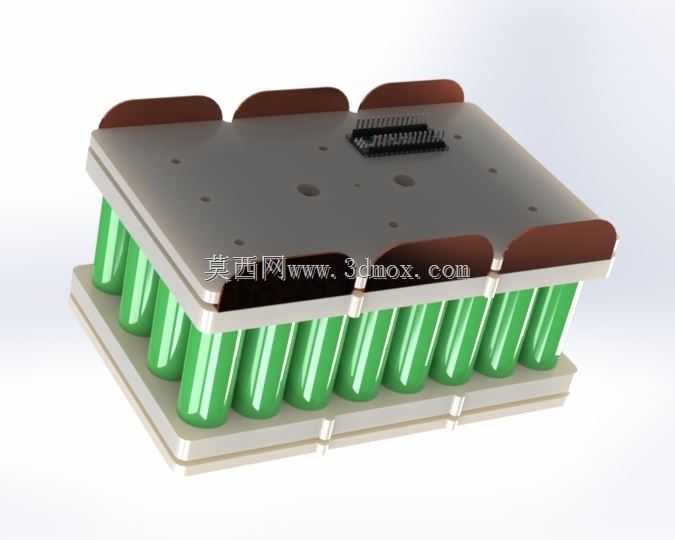

　　在太阳能电动汽车的动力系统架构中，蓄电池箱作为承载电芯、保障电能稳定输出的核心结构件，其设计合理性直接决定整车动力供给的可靠性与电芯循环使用寿命。这款蓄电池箱采用32颗21700规格圆柱电芯的排布方案，整体采用上下双层夹持式结构设计，上层盖板设置有对应电芯极柱的定位避让结构，同时预留了PCB采样板的安装区域，可直接适配后续电池管理系统的采样线束连接需求，无需额外增加转接固定结构，减少装配层级带来的空间占用与接触电阻风险。从实际应用场景来看，该蓄电池箱主要面向小型太阳能电动汽车的低压辅助动力或者微型纯电车型的主动力储能单元使用，可配合车顶太阳能补能模块完成电能存储与释放，满足车辆低速通勤、短途出行的动力供给需求，

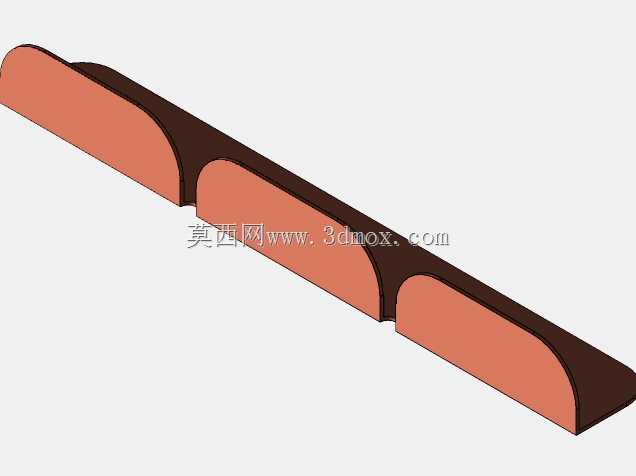

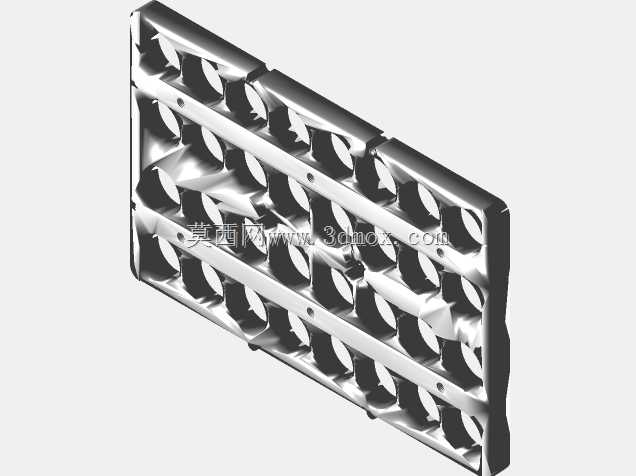

　　同时也可拓展至小型离网光伏储能场景作为储能模组承载结构使用。在功能特性层面，箱体上下层的夹持结构采用等间距电芯定位槽设计，每颗21700电芯都有独立的限位腔室，可避免车辆行驶过程中电芯出现窜动、相互挤压的问题，电芯之间预留有均匀的散热间隙，可配合自然风冷或者后续加装的导热垫完成热量传导，防止大电流充放电过程中电芯局部热量堆积引发的热失控风险。上层盖板边缘设置有绝缘防护挡边，采用绝缘耐温材质制作，可避免电芯极柱与外部金属构件出现短接风险，盖板表面的安装孔位采用沉头设计，装配后紧固件不会突出盖板表面，可减少外部结构干涉的可能性。设计思路上，这款蓄电池箱优先考虑了电芯装配的便捷性与后期维护的便利性，整体结构无复杂异形曲面，

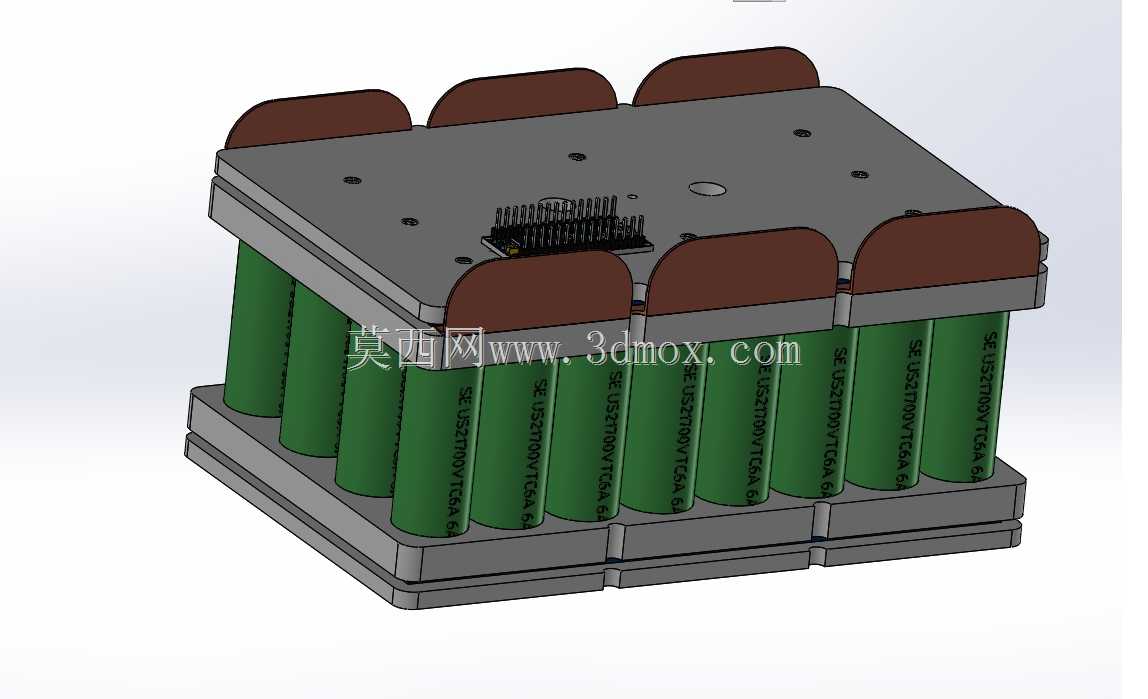

　　上下层结构可通过卡扣或者侧边紧固件完成快速装配，单颗电芯出现故障时可快速拆解更换，无需整体报废模组，降低后期运维成本。排布方案上32颗电芯采用4并8串的常规动力电芯连接逻辑预留空间，可根据实际电压需求调整串并联组合方式，适配不同电压等级的动力系统需求。从安装边界来看，整体模组外形呈规整长方体结构，边角做了圆弧过渡处理，避免装配过程中划伤操作人员或者周边线束，模组底部设置有定位凸台，可直接与车辆底盘的电池安装舱位配合定位，无需额外制作转接安装支架，底部预留的走线槽可容纳动力主线束与采样线束，避免线束被模组挤压破损。上层预留的PCB安装区域尺寸与常规电池管理系统采样板尺寸匹配，可直接将采样板焊接固定在盖板上，

　　采样端子直接对应电芯极柱位置，减少线束长度，降低信号传输干扰。在结构强度设计上，上下夹持结构采用了加强筋布局，在电芯间隙对应的位置设置有纵向加强筋，可提升整体模组的抗振动、抗冲击性能，满足车辆行驶过程中颠簸路面的振动工况要求，不会因为长期振动出现结构松动、电芯移位的问题。绝缘防护层面，所有与电芯直接接触的结构部位都做了绝缘层处理，可耐受常规动力系统的电压等级，避免出现绝缘击穿的风险。散热设计上除了电芯之间的预留间隙，上下盖板对应电芯位置设置有微小的通风孔，可形成上下贯通的散热风道，在车辆行驶过程中利用迎面风完成模组散热，无需额外加装散热风扇，降低系统能耗与故障点。这款蓄电池箱的结构设计没有采用过度复杂的集成化方案，保留了足够的后期调整空间，可根据不同的电芯一致性情况、不同的动力输出需求灵活调整连接方式与防护方案，适配多类小型电动载具与离网储能场景的使用需求，结构件本身的加工工艺适配常规注塑或者钣金加工工艺，量产成本可控，装配工序简单，适合小批量定制化生产场景使用。
