Cyber DNA75C调压电池仓结构设计

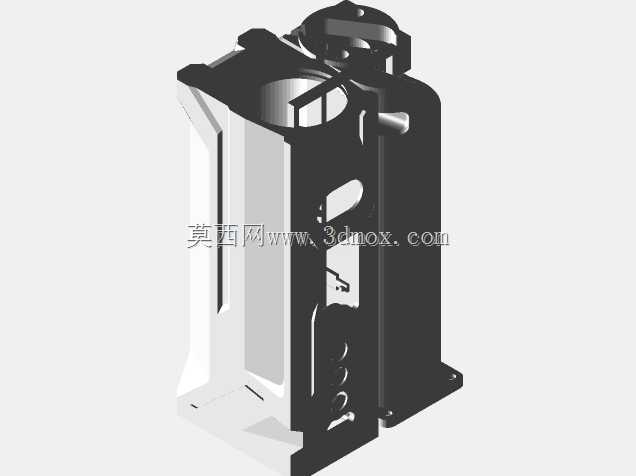

　　该结构为适配SLS 3D打印工艺设计的一体式电池仓壳体，主要面向电子雾化设备的DIY组装场景，核心功能是容纳单节18650规格动力锂电池，同时集成510通用接口安装位、调节按键排布空间与内部走线槽，为整套雾化供电组件提供结构支撑与外部防护。从实际使用场景出发，这类电池仓需要兼顾手持握持的贴合度与内部元件的安装兼容性，设计阶段首先锁定了与Steelabs标准组件的适配边界，所有安装孔位、卡槽的公差控制在0.2mm范围内，既能够抵消3D打印过程中产生的层纹误差，也能保证电路板、按键、连接器等标准件的顺利压装，不需要额外进行二次打磨修配。

　　外形设计上采用了多面切角的硬朗造型，侧面预留的三个圆形按键孔对应调压设备的功率调节、功能确认操作，侧边的长圆形凸起为电池仓的锁扣按键，按压后可打开仓盖更换电池，壳体表面的凹凸棱线一方面增加手持时的摩擦力，避免使用过程中滑脱，另一方面也通过结构加强筋的原理提升了壳体的抗形变能力，即使从日常手持高度意外跌落，也不容易出现边角开裂的情况。壳体内部做了均匀的壁厚处理，整体壁厚控制在2mm，既能够满足SLS打印的最小壁厚要求，避免打印过程中出现薄壁翘曲，也能控制整体重量，长时间手持不会产生明显的负重感。

　　安装边界方面，壳体内部的电池容纳腔尺寸严格匹配18650电池的外径与长度，预留了0.3mm的间隙方便电池取放，同时在腔体内壁设计了两条导向筋，安装电池时可以顺着筋位滑入，避免电池装反或者卡滞。顶部的510接口安装位做了沉台设计，接口装入后顶面与壳体上表面齐平，不会突出影响雾化器的安装平整度，沉台周围预留了焊盘走线的缺口，方便内部电路板与510接口的正负极焊接，不需要额外在壳体上钻孔走线。侧面的按键孔位做了0.1mm的内凹台阶，按键装入后不会突出壳体表面过多，避免日常携带时误触按键，孔位边缘做了R0.5的圆角处理，既能够减少打印时的应力集中，也能避免按键按压时被孔位边缘卡滞。

　　从结构设计的合理性来看，该壳体将所有功能集成在单一打印件上，减少了组装时的零件数量，不需要额外使用螺丝或者胶水进行拼接，打印完成后去除支撑即可直接进行组装，非常适合个人DIY用户自行打印制作。壳体底部设计了小型的散热缺口，在电池大电流放电时可以辅助内部热量散出，避免热量在密闭仓体内积聚影响电池使用寿命，同时缺口位置做了错位处理，从外部看不到内部的电池与电路板，兼顾了散热性能与外观的整体性。

　　在实际组装验证中，该结构可以完美适配配套的DNA75C调压电路板，电路板的固定卡槽直接集成在壳体内壁上，装入后不会出现晃动，所有接口位置与壳体开孔完全对齐，不需要额外调整位置。电池仓盖采用侧边卡扣式固定，卡扣的扣合量控制在0.4mm，既能够保证日常使用时仓盖不会意外松脱，也不需要使用太大的力气即可打开更换电池，卡扣位置做了加厚处理，反复开合也不容易出现断裂的情况。整体结构没有复杂的悬空结构，打印时只需要在按键孔与仓盖卡扣位置添加少量支撑，去除支撑后不会留下明显的痕迹，表面处理难度低，打印完成后简单打磨即可获得较好的外观效果。
