MQ9察打一体长航时无人机外观结构

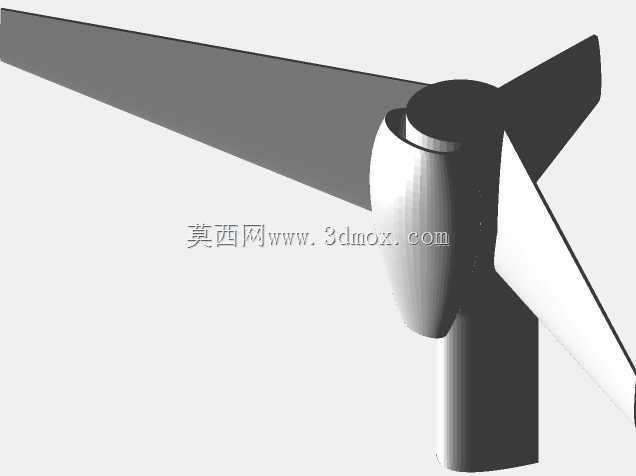

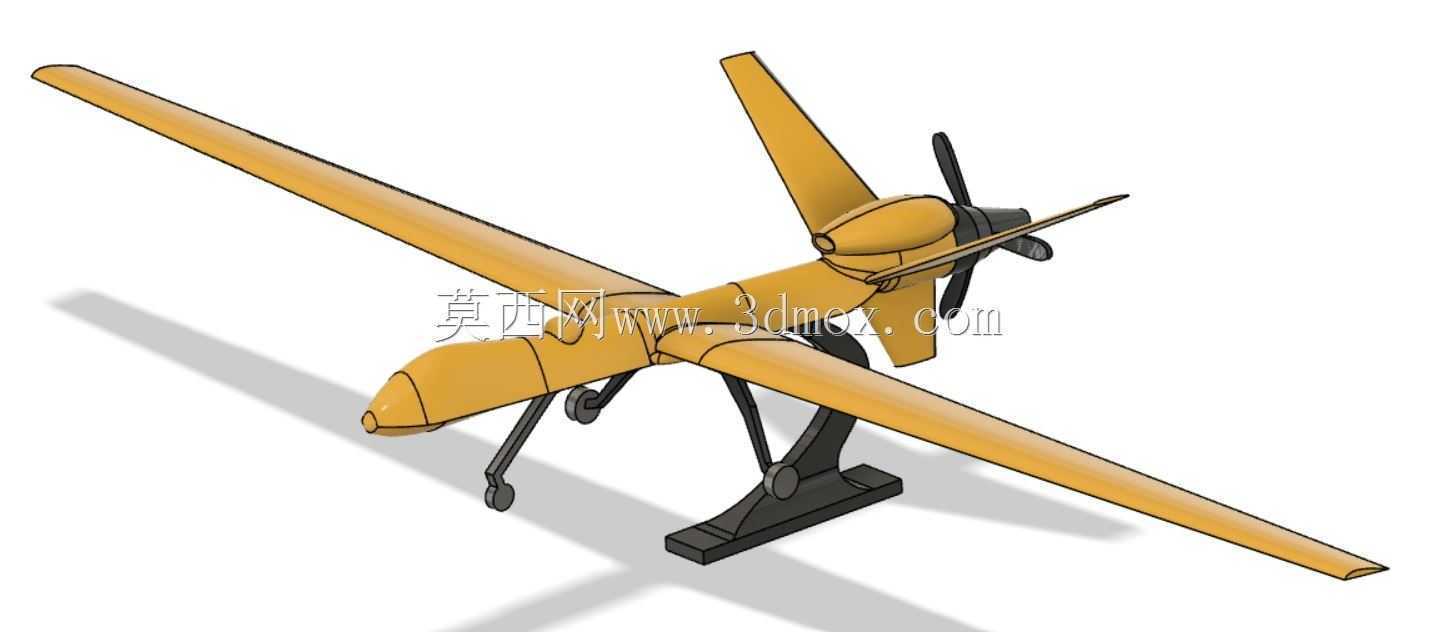

　　本次呈现的MQ9无人机三维结构，完整还原了该型中高空长航时察打一体无人机的整机外形与核心结构布局，建模过程中严格参照实机的气动外形比例、部件相对位置完成搭建，可用于航空装备结构认知、气动布局演示、无人机原理教学等场景。从实际应用场景来看，该型无人机主要承担广域持续侦察监视、目标精准定位、时敏目标打击等任务，可在中高空空域长时间停留，依托搭载的多类任务载荷完成对地面、海面目标的持续跟踪，无需飞行员进入任务空域，大幅降低高危任务下的人员风险，在边境巡逻、海域管控、反恐行动等场景中均有广泛应用。从功能特性来看，整机采用大展弦比中单翼常规布局，尾部配置倒V型尾翼兼顾航向与俯仰操纵效率，机身尾部安装推进式螺旋桨动力单元，

　　这种布局可以让机身前部任务载荷区域避开螺旋桨气流干扰，为光电侦察设备、合成孔径雷达等载荷提供稳定的安装与工作环境。起落架采用前三点式可收放结构，前起落架位于机头下方，主起落架布置于机翼中段下方，建模时还原了起落架的收放转轴位置、缓冲支柱结构与机轮外形，能够清晰展示起降状态与巡航状态下的起落架位置差异，明确起降阶段的结构边界，避免与地面保障设备产生干涉。设计思路上，整个建模过程优先保证气动外形的准确性，机翼采用相对厚度较小的翼型，沿翼展方向有明确的扭转角与安装角，兼顾巡航阶段的升阻比与低速起降阶段的操纵性能；机身截面采用类椭圆形截面，从机头到机尾平滑过渡，尽可能降低飞行过程中的压差阻力；尾翼的安装角、

　　舵面偏转范围均参照实机操纵权限设置，能够直观展示各操纵面的动作边界，为飞行控制原理演示提供直观的结构参考。从外形尺寸与安装边界来看，整机翼展、机身长度、机高比例严格匹配实机参数，机翼下的挂点位置、机身任务载荷舱的开口位置均做了明确的结构标识，可用于展示不同任务载荷的安装位置与挂载边界，明确不同载荷配置下的整机重心变化范围，帮助从业者理解无人机任务配置调整时的结构匹配逻辑。模型同时还原了机头的卫星通信天线罩、机身下部的光电转塔安装位、尾部动力舱的散热结构等细节，每个部件的连接位置、装配关系都做了清晰的层级划分，没有出现结构干涉、比例失调的问题，既可以作为航空类专业教学的演示教具，也能为无人机总体设计阶段的布局验证提供参考，

　　帮助设计人员快速理解长航时察打一体无人机的结构布局逻辑，梳理气动布局、载荷安装、动力系统布置之间的匹配关系，在做同类型无人机方案设计时，可参照该模型的结构比例快速完成初始布局搭建，验证各部件的安装空间是否存在冲突，减少前期方案迭代的时间成本。
