可3D打印密码筒精密机械结构设计

　　这款密码筒结构的设计初衷，是面向桌面级FDM3D打印场景开发的可动机械装置，无需额外金属紧固件或标准件，所有配合结构均可通过常规PLA、PETG耗材打印完成组装，适配绝大多数家用、教育场景下的入门级3D打印机加工能力。从实际应用场景来看，该结构既可以作为机械原理教学的具象演示教具，帮助学习者理解转盘定位、轴向锁止的基础机械逻辑，也可作为个性化文创储物装置，用来收纳小型信物、便签等轻质物品，同时也能作为3D打印爱好者的组装练手项目，验证多零件配合的打印精度控制能力。

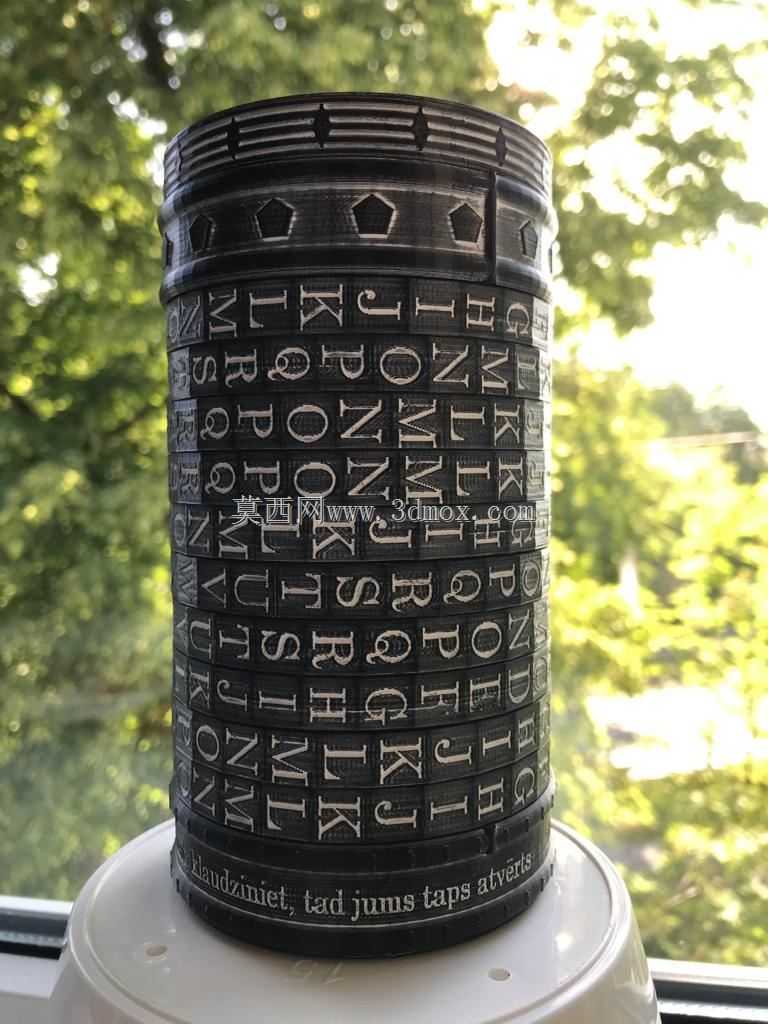

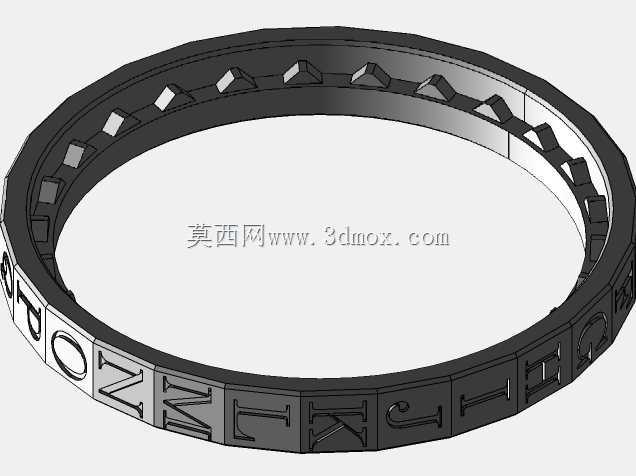

　　在功能特性层面，该结构采用多层同轴转盘的经典密码锁逻辑，每层转盘外圈蚀刻对应字符标识，相邻转盘之间设计有凹凸配合的定位卡槽，当所有转盘转动至预设的密码对位位置时，内部的轴向锁止凸台会完全对齐，此时可沿轴向抽出内芯完成解锁；若任意一层转盘未对位，凸台之间会形成机械干涉，内芯无法被抽出，实现可靠的锁止功能。和传统金属密码筒不同，该结构所有配合面均针对3D打印的工艺特性做了适配优化，比如将所有卡扣的拔模角度设置为1.5度，避免打印过程中出现层间粘连导致的装配卡滞，同时将配合间隙统一控制在0.2mm-0.3mm区间，既抵消FDM打印常见的材料膨胀误差，也不会因间隙过大出现转盘晃动、对位不准的问题。

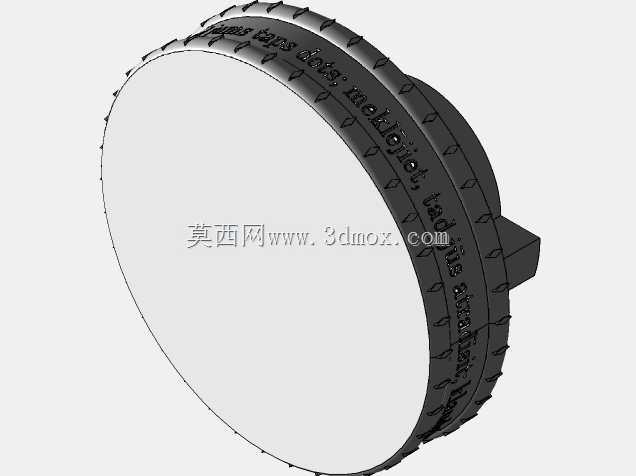

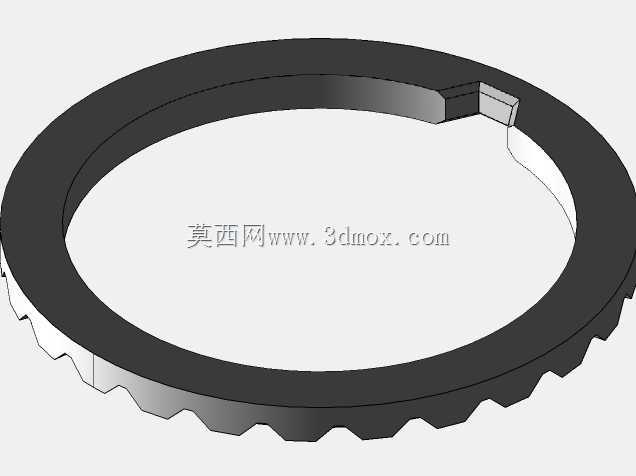

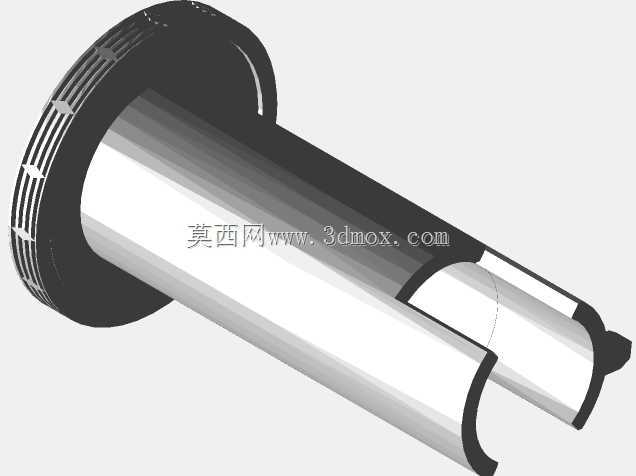

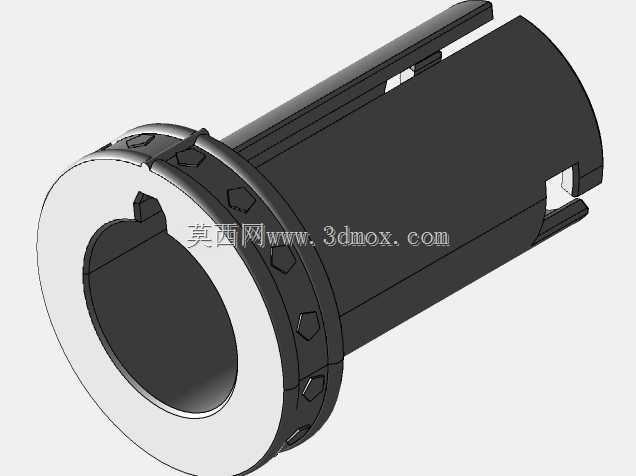

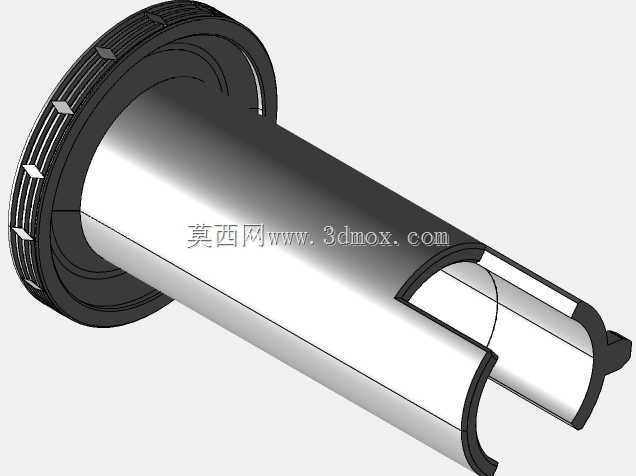

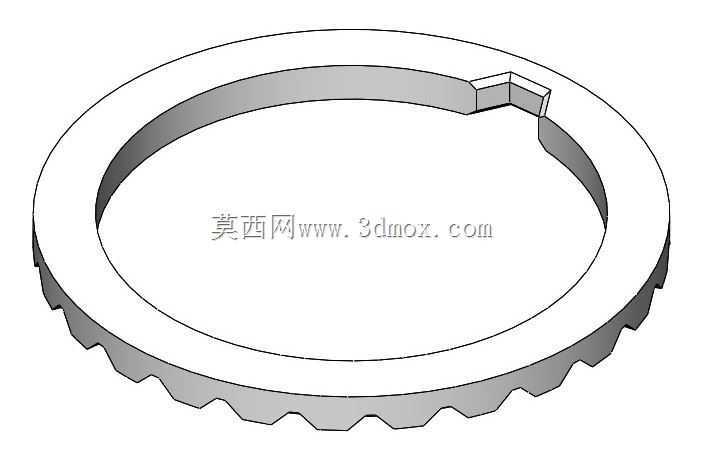

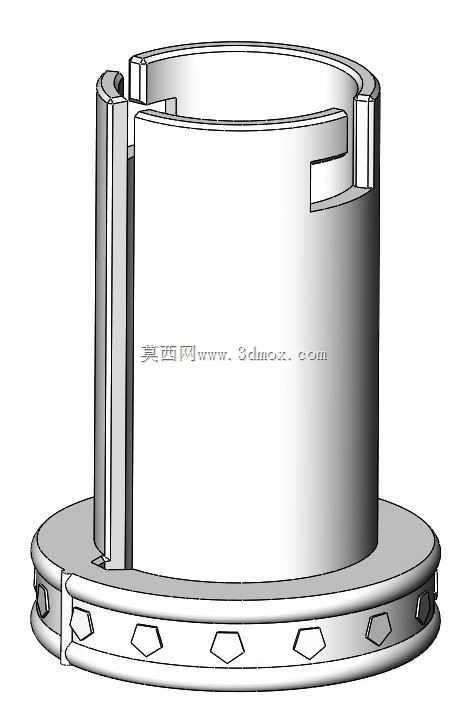

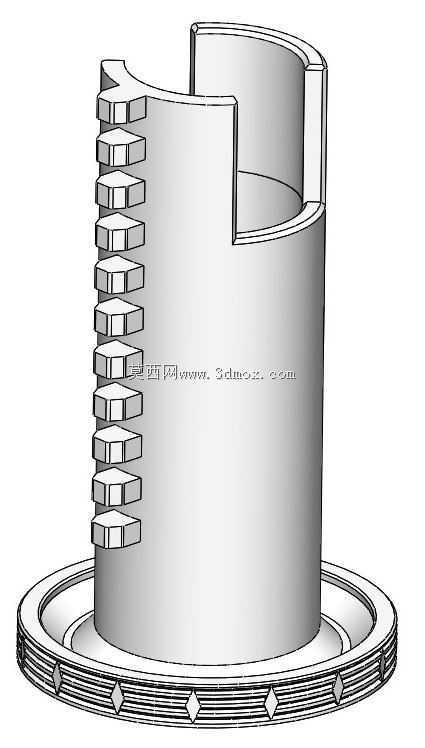

　　设计思路上，整体采用圆柱同轴分层布局，从外到内依次为外层装饰护圈、密码转盘组、内芯筒体、轴向锁止杆几个核心部分。外层护圈上下两端设计有凸起的装饰棱边与菱形定位标识，既提升整体外观的复古质感，也能作为转盘转动的行程限位参考，避免转盘转动超出行程范围脱落。密码转盘组的每一层转盘都做了等距的定位凹点，和内芯上的弹性卡爪配合，转动时会产生清晰的段落反馈，使用者无需目视即可感知字符对位的状态，提升操作手感。内芯筒体为中空结构，内部预留了直径45mm、深度120mm的储物空腔，可容纳卷装的便签、小型纪念徽章等物品，空腔内壁做了0.4mm的壁厚加强筋，既保证整体结构强度，也尽可能减少打印耗材的用量。

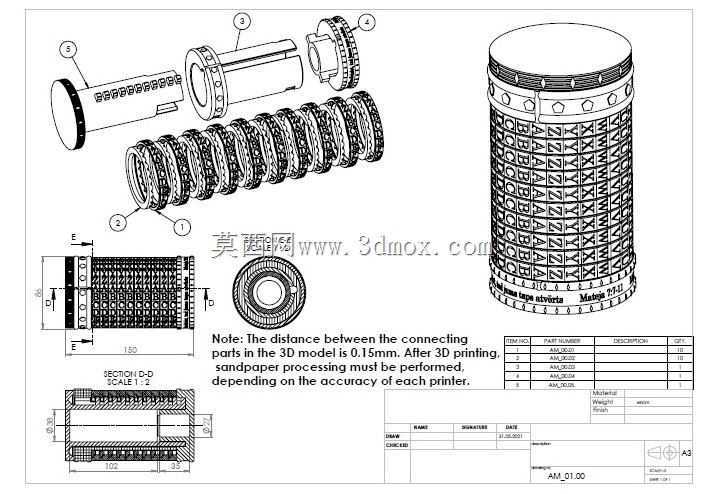

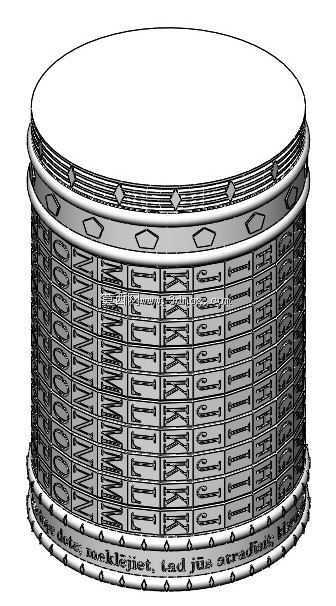

　　从外形尺寸与安装边界来看，该结构整体为圆柱形，总外径100mm，总高度120mm，打印时无需额外添加支撑结构，所有悬空部位的角度均大于45度，符合FDM打印的自支撑角度要求，摆放时可直接将底面贴合打印平台，无需调整特殊摆放角度。组装时仅需按照顺序将转盘依次套入内芯，再卡入上下两端的护圈即可完成总装，全程不需要胶水、螺丝等辅助连接件，零件之间的配合完全依靠机械卡扣实现固定，后期如果需要修改密码组合，仅需拆开护圈调整转盘和内芯卡爪的相对对位位置即可，无需重新打印全部零件。

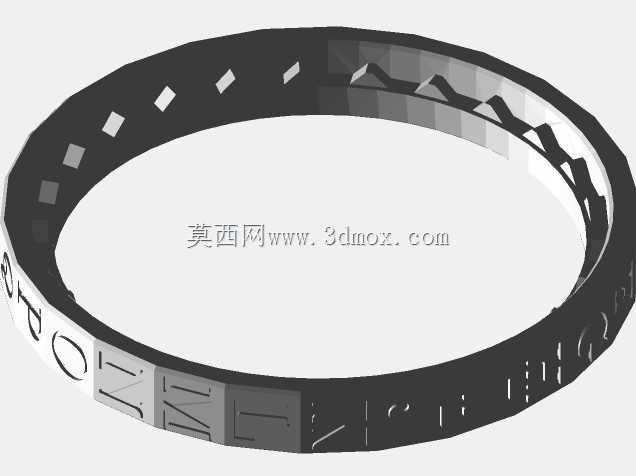

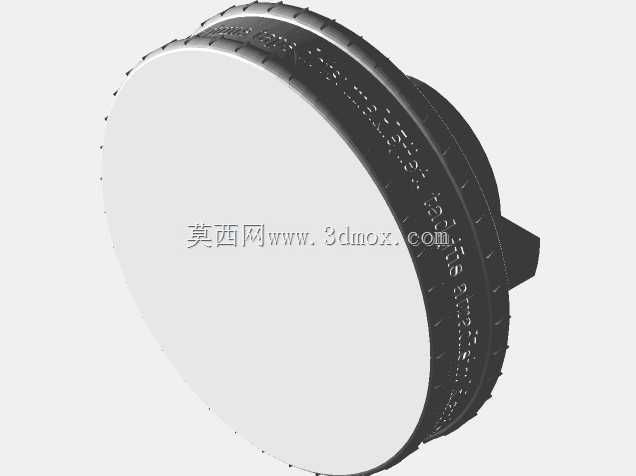

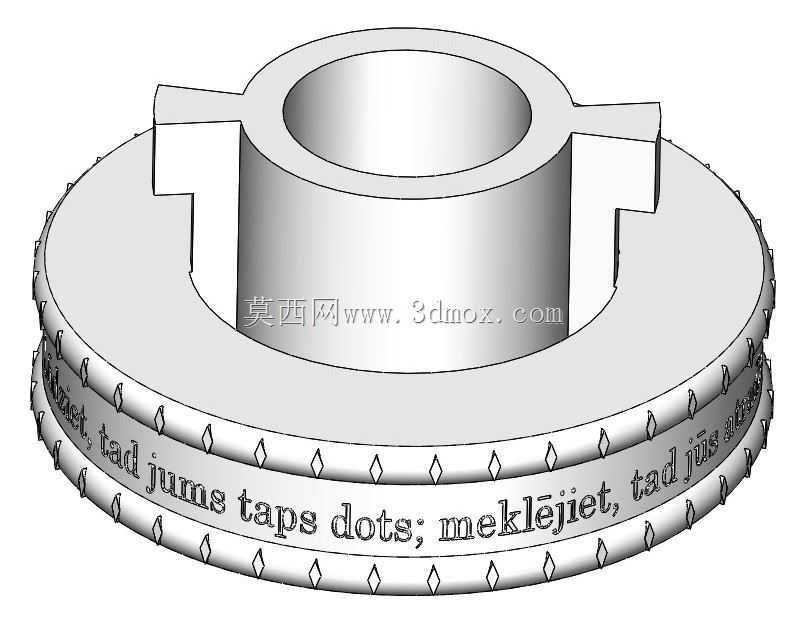

　　在细节设计上，转盘表面的字符采用下沉0.4mm的蚀刻设计，打印时可以通过换色打印实现字符的颜色区分，也可以打印完成后通过填色处理提升字符辨识度，不会因为日常摩擦导致字符磨损脱落。上下护圈表面的装饰文字同样采用下沉蚀刻工艺，和整体复古密码筒的设计风格保持统一。内部锁止结构的受力面均做了R2的圆角过渡，避免3D打印过程中应力集中导致的零件断裂，同时也能减少转动过程中的磨损，提升整体结构的使用寿命。针对3D打印常见的层间强度不足问题，所有受力卡扣的厚度均设置为3mm，保证反复拆装、转动过程中不会出现卡扣断裂的问题，即使使用常规0.2mm层厚、20%填充率的打印参数，也能满足日常使用的强度要求。
