适配3D打印的RUTHEX M3热熔铜嵌件结构

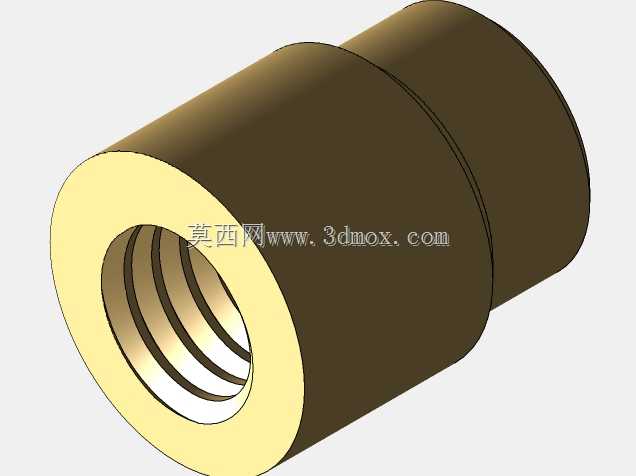

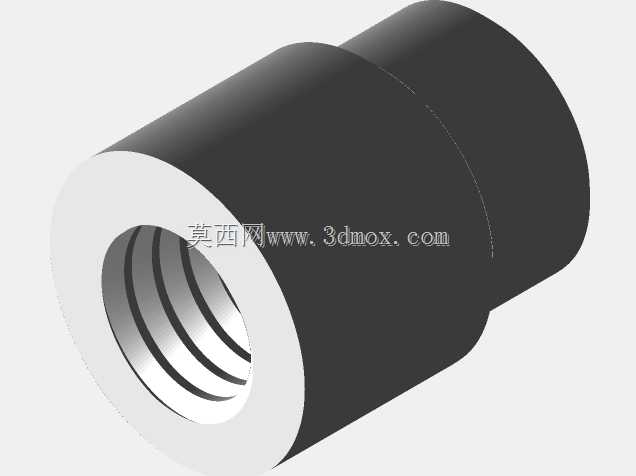

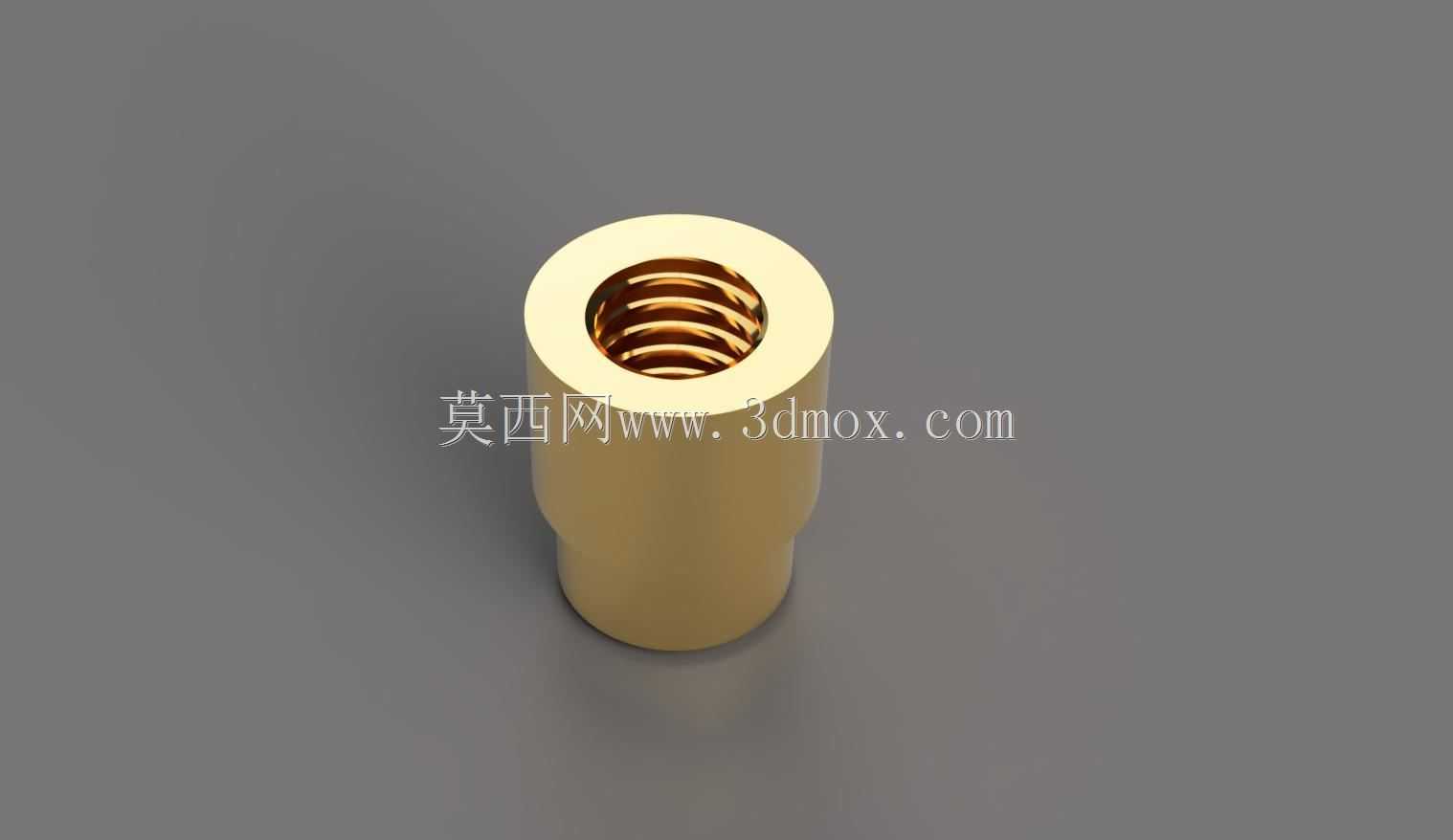

　　在桌面级FDM 3D打印的结构件装配场景里，塑料件自身螺纹的滑牙问题一直是影响装配件可靠性的核心痛点，这类M3规格的热熔铜嵌件，就是专门针对热塑性塑料打印件设计的螺纹强化连接件，日常做小型设备外壳、功能治具、非标支架的装配时，只要涉及反复拆装、需要一定锁紧力的螺纹连接位，都需要提前在塑料件上预留嵌件安装孔，通过热熔方式将铜嵌件压入塑料基体，让铜质内螺纹替代塑料自身的成型螺纹，大幅提升连接位的抗磨损、抗拉力性能。从结构设计来看，这款嵌件采用直筒带外滚花的主体构型，上端做了小尺寸的导入倒角，压入安装孔时可以自动找正，不会出现偏斜压歪导致的塑料件开裂问题；外表面的滚花纹路在热熔压入后，会和熔融后重新固化的塑料形成紧密的机械咬合，

　　完全避免嵌件在孔内出现跟转、轴向拔出的失效情况，内部是标准M3公制内螺纹，公差适配常规的M3螺丝、螺栓，通止规校验可以满足普通装配的精度要求，不需要二次攻丝处理。做三维建模的时候，首先要明确安装边界：嵌件的外径要和打印件预留的安装孔做0.1-0.2mm的过盈配合设计，孔深要比嵌件总长度多留出0.3mm左右的溢料空间，避免压入时熔融塑料溢出到零件表面影响外观；嵌件上端面要和塑料件表面齐平，不能突出或者凹陷过多，否则会影响后续装配的贴合度。实际使用场景里，不管是做3D打印的无人机机架、小型自动化设备的塑料支架，还是定制化的电子外壳、工装夹具的连接位，这类铜嵌件都能提供远高于塑料自攻螺纹的连接强度，反复拆装十次以上也不会出现螺纹滑牙、

　　嵌件松动的问题。建模过程中要注意还原嵌件的内外径比例、滚花的大致形态，不需要做过于精细的滚花齿形建模，只要保证外形尺寸、安装位的匹配精度足够，就能满足装配干涉检查、安装孔位设计的需求；做装配仿真的时候，可以直接将嵌件模型装配到预留孔位，验证压入深度、和周边结构的间隙是否合理，避免出现安装后和其他零件产生干涉的问题。很多刚接触3D打印结构设计的工程师，容易忽略嵌件的安装导向设计，要么预留孔尺寸过小导致压入时塑料件开裂，要么孔尺寸过大导致嵌件固定力不足，这款模型的尺寸比例可以直接作为设计参考，对应不同壁厚的塑料件调整安装孔的周边加强筋厚度，保证压入过程中塑料件有足够的强度支撑，不会出现撑裂的情况。另外这类嵌件除了适配3D打印件，

　　也可以用在注塑件的螺纹强化场景，只是注塑件是在注塑过程中预先放置嵌件，而3D打印件是打印完成后通过热熔烙铁加热压入，两种场景下的嵌件结构基本通用，建模时只要根据不同的安装工艺调整预留孔的尺寸公差即可。从功能特性来说，铜材质的嵌件导热性好，热熔压入时热量可以快速均匀传递到周边塑料，让塑料缓慢熔融包裹嵌件外表面，不会出现局部过热导致的塑料碳化问题；内螺纹的精度可以满足普通机电产品的装配要求，不需要额外的后处理，压入冷却后就可以直接锁付螺丝，大幅提升3D打印结构件的装配可靠性，解决了纯塑料螺纹连接强度不足、无法反复拆装的痛点。
