HSD压电式有源蜂鸣器电子发声元件

项目分类:通用机械零部件 发布时间:2024-11-26 ID:810433
  • HSD压电式有源蜂鸣器电子发声元件
  • HSD压电式有源蜂鸣器电子发声元件

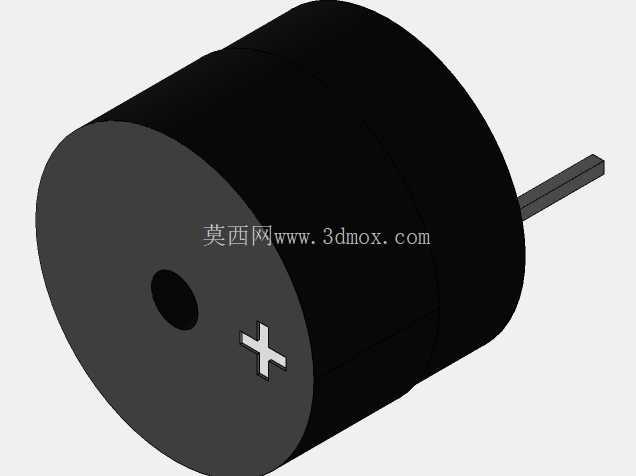

  压电蜂鸣器属于电子设备中应用极广的声提示器件,这款HSD规格的圆柱型蜂鸣器采用直插引脚结构,整体为黑色圆柱外壳,顶部中心开设出声孔,底部伸出两根金属插针,是工业控制板、消费电子、家电面板、报警终端里最常见的声学反馈元件。

  从实际选型场景来看,这类蜂鸣器的核心作用是把电驱动信号转化为可闻的音频提示音,在设备按键操作反馈、故障告警、状态提醒、门禁提示、仪器仪表操作音输出场景里大量使用。不同于电磁式蜂鸣器依靠线圈振膜振动发声,压电款依靠压电陶瓷片的逆压电效应工作,驱动功耗更低,整体结构更简单,没有易老化的线圈绕组,在低功耗便携设备、长期待机的工控终端里适配性更强。

  结构设计上,这款产品采用一体化圆柱塑壳封装,外壳将压电振片、谐振腔体完全包裹在内,仅在顶面预留出声孔,既可以避免灰尘、潮气直接接触内部压电片,也能通过腔体的谐振设计放大压电片的振动发声效率。底部两根直插引脚做了标准化间距设计,适配PCB板上预先开孔的焊盘位置,生产时可以直接插入波峰焊工序完成固定,不需要额外锁附结构,组装效率很高。圆柱外形的最大优势是在PCB布局时占用的板面空间规则,工程师在排布板卡元件时,只需要预留对应直径的圆形避让区域,不需要处理异形轮廓的干涉问题,在密集排布的控制板上可以灵活安置在板边靠近设备外壳出声孔的位置,让声音直接从壳体开孔传出,减少声能在壳体内部的损耗。

  安装边界方面,这类小尺寸圆柱蜂鸣器的外径通常在十几毫米量级,高度根据谐振腔体设计略有区别,建模时需要重点核对三个核心尺寸:一是圆柱本体的外径,决定PCB上预留的元件占位大小;二是本体总高度,要保证板卡装入设备外壳后,蜂鸣器顶面和壳体内壁之间留有足够间隙,既不能顶住外壳压坏振膜,也不能距离外壳出声孔过远导致声音衰减;三是底部插针的间距、引脚直径与伸出长度,要和PCB封装库的焊盘孔位完全匹配,避免插装时出现引脚错位、无法过炉焊接的问题。

  设计建模过程中,需要把外壳的拔模斜度、顶面出声孔的孔径与位置、引脚的偏心位置、底部塑封的定位台阶都还原准确。很多新手工程师在布局时容易忽略蜂鸣器的出声路径,把蜂鸣器贴板安置后被周边高大的电容、继电器元件挡住出声方向,最终成品的提示音音量大幅衰减,甚至出现闷音、无声的问题。合理的布局方式是将蜂鸣器顶面正对设备外壳的出声开孔,两者之间保留1到2毫米的传声间隙,周边不要布置高于蜂鸣器本体的元件,保证声音可以顺畅向外扩散。

  从功能特性来看,压电蜂鸣器的工作电压覆盖常见的3V、5V、12V工控与消费电子电压等级,发声频率集中在人耳敏感度最高的2到4kHz区间,这个频段的声音穿透性强,即使在车间有一定背景噪音的环境下,操作人员也能清晰捕捉到提示信号。相比贴片式蜂鸣器,直插引脚的结构抗振动能力更强,在有轻微振动的工业设备、车载终端上,焊点不容易因为长期振动出现脱焊失效,可靠性表现更稳定。

  在整机结构设计阶段,将这款蜂鸣器的三维模型导入装配体后,可以同步检查壳体出声孔的对位关系、板卡安装后和周边结构件的间隙、插针穿过PCB后露出的焊脚高度是否会和底壳产生干涉,提前在样机投产前排除布局缺陷,减少后期打样改版的次数。这类标准化声学元件的三维建模不需要复杂的曲面结构,重点是保证装配关联尺寸的精度,让结构工程师和电子工程师在协同设计时,可以直接调用模型完成布局校验,完全匹配实际量产元件的安装状态。
