模块化桌面级FDM熔融沉积3D打印设备结构

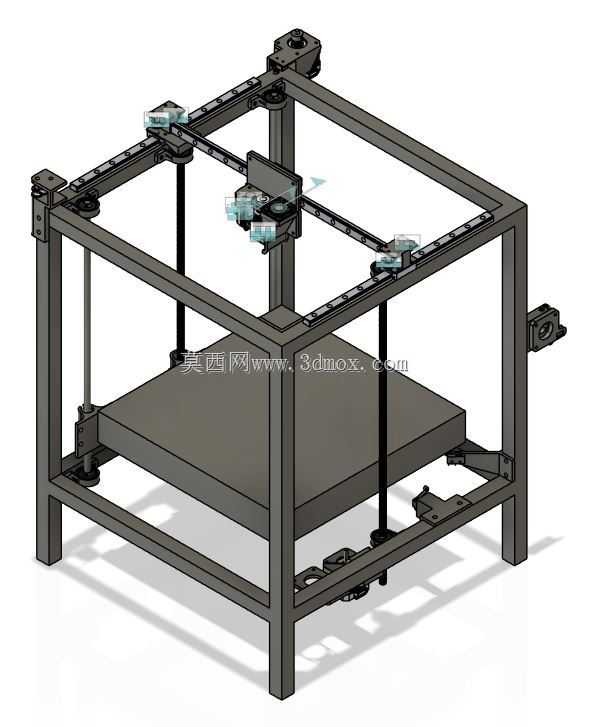

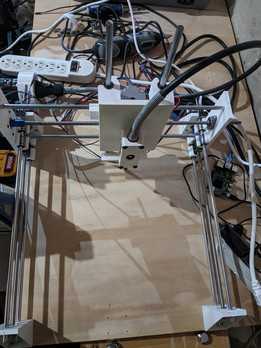

　　这套结构面向个人桌面制造场景设计，可覆盖创客原型打样、小尺寸功能件试制、创意模型制作等日常使用需求，整体框架采用2020系列铝型材搭建，这类型材的槽道通用度高，后期加装附件、调整结构位置无需重新打孔攻丝，适配市面绝大多数标准紧固件，能大幅降低改装迭代的加工成本。设计之初就考虑了不同用户的硬件选型差异，将步进电机安装位做成可翻转适配结构，同一安装座可通过调转方向适配不同扭矩、不同出线方向的步进电机，无需重新设计安装支架，能兼容用户手头现有闲置的驱动部件，减少额外的配件采购支出。

　　Z轴传动采用丝杆螺母副搭配线性滑轨的组合，丝杆螺母安装座预留了标准的张紧调节间隙，装配时可通过调整垫片厚度补偿加工公差，避免出现丝杆憋劲、运行卡顿的问题；为了适配不同长度的挤出机构，Z轴滑块的安装面做了多组孔位布局，既可以搭载近程挤出的E3D V6热端，也能固定远程送料的鲍登挤出组件，热端安装位预留了5mm的插入深度，配合侧面的顶丝固定，可兼容不同直径的热端散热管，用户更换不同规格喷嘴、不同功率加热块时无需重新设计固定支架。X轴机架额外设计了可调节角度的安装结构，用户可根据实际打印耗材的特性调整X轴的倾斜角度，避免打印大尺寸悬臂件时出现结构干涉，也可按需加装垫块调整机架的横向位置，适配不同宽度的打印热床。

　　为了降低打印过程中的失步风险，X轴和Y轴的传动端都预留了端部止动器的安装位，可在每次打印启动时自动完成轴端归零校准，补偿皮带长期使用产生的松弛误差；同步带轮的安装位做了防松结构设计，可通过顶丝将带轮牢牢固定在电机轴上，避免高速往复运动时带轮打滑丢步。设备底部预留了足够的走线空间，电机线、加热线、温控传感器线均可沿铝型材槽道布设，配合线槽固定可避免运动过程中线缆被拉扯磨损，降低电路故障概率。

　　考虑到个人用户的加工条件限制，所有非金属结构件均设计为适合FDM打印的壁厚，最小壁厚不低于2mm，无大面积悬空结构，打印时无需添加大量支撑，普通桌面级设备即可自行加工制作；安装孔全部采用公制标准尺寸，M3、M4规格的螺丝均可直接适配，用户无需定制特殊规格的紧固件。Z轴电机安装架做了加强筋结构优化，解决了早期薄壁支架长期承重容易弯曲变形的问题，即使Z轴搭载较重的双挤出机构，也能保证运行过程中的垂直度，避免出现层纹偏移、打印件尺寸超差的问题。设备的托板部分采用模块化分离设计，X轴和Y轴的挡块与电机安装架独立拆分，用户可根据自己选用的挤出机类型、冷却风扇规格、调平传感器型号自行设计适配的托板结构，无需改动主体框架即可完成硬件升级，比如加装BLTouch自动调平传感器、更换更大功率的冷却风扇、加装耗材断料检测模块等，都可以直接在托板上拓展安装位。

　　热床安装区域预留了80x80mm的方形安装基准面，安装孔间距为标准的3mm孔径，可适配常见的方形铝基板热床，热床固定位预留了一定的调节余量，装配时可调整热床的水平度，保证打印首层的附着力均匀。设备的框架垂直部分预留了多组安装孔位，可按需加装耗材架、工具挂板、照明灯带等附属配件，拓展设备的使用功能。传动部分的皮带张紧结构采用外置式设计，无需拆解机架即可调整皮带张紧度，日常维护操作十分便捷。
