琢美工具适配柔性延伸数控加工装置结构

　　这套适配琢美手持工具的柔性延伸加工结构，最初的设计出发点是盘活个人工作室里闲置的旧3D打印机剩余零部件，搭配手边常用的琢美电磨工具，搭建一套低成本的小型桌面数控加工单元，不用额外采购整套昂贵的商用CNC机架，就能完成薄塑料、软金属、木质板材的小尺寸铣削、雕刻、钻孔作业，适合手板打样、小型零件修配、个性化文创件加工这类小批量、低载荷的加工场景。

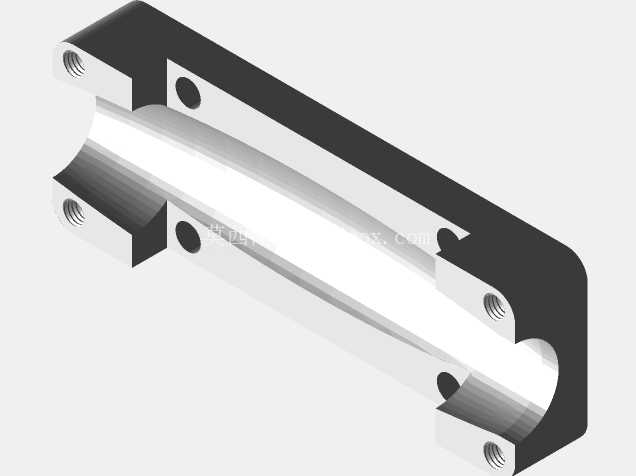

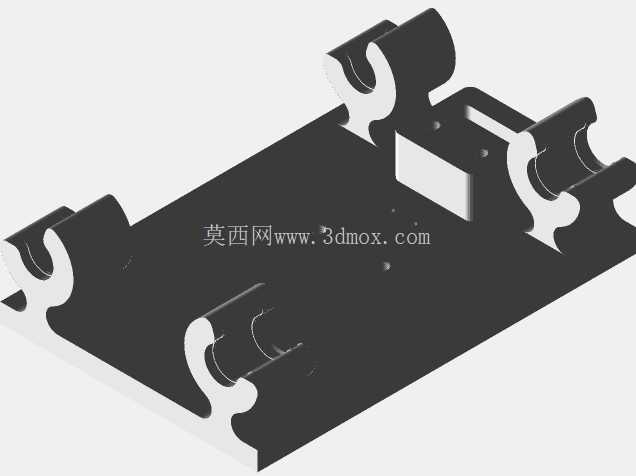

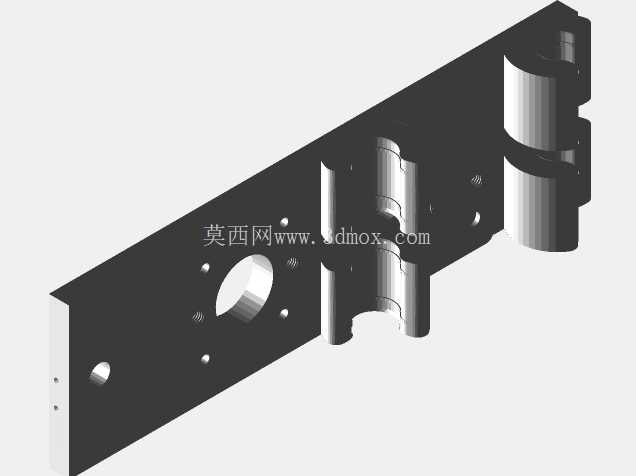

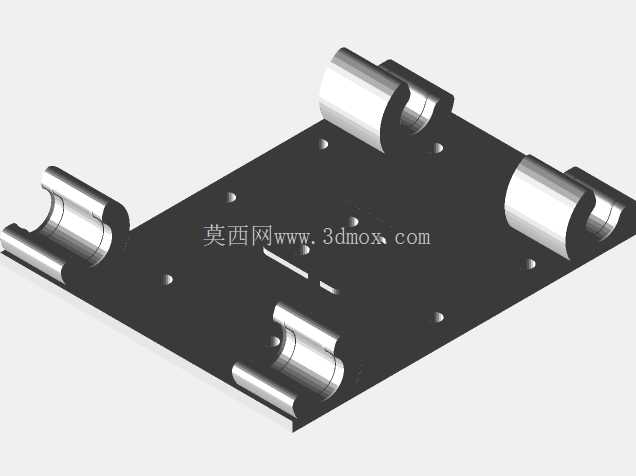

　　设计过程中优先控制塑料结构件的占比，核心受力的安装座、轴系支撑位都采用金属件搭配少量3D打印连接件的方案，避免长期加工震动导致结构形变，同时保留足够的结构刚性，保证加工过程中刀具的跳动量控制在合理范围内。最初的轴系方案考虑过IGUS工程塑料直线导轨，实际选型阶段替换为常规直线轴承配套光轴的方案，一方面采购成本更低，另一方面直线轴承的径向承载能力更强，长期运行的磨损量更小，维护时只需要更换标准轴承即可，不用定制特殊规格的塑料导轨配件，适配性更强。

　　整套结构预留了模块化的末端执行器安装接口，除了可以安装琢美电磨的柔性延伸轴之外，也能根据加工需求更换不同的作业头，比如小型主轴、激光雕刻头、点胶头，不用重新搭建整套机架，只需要更换末端安装位的固定件就能切换功能，适配不同的加工任务。柔性延伸轴的安装位做了同轴度校准结构，保证轴系转动时不会因为偏心产生额外震动，避免加工表面出现振纹，也能延长柔性轴内部钢丝芯的使用寿命。

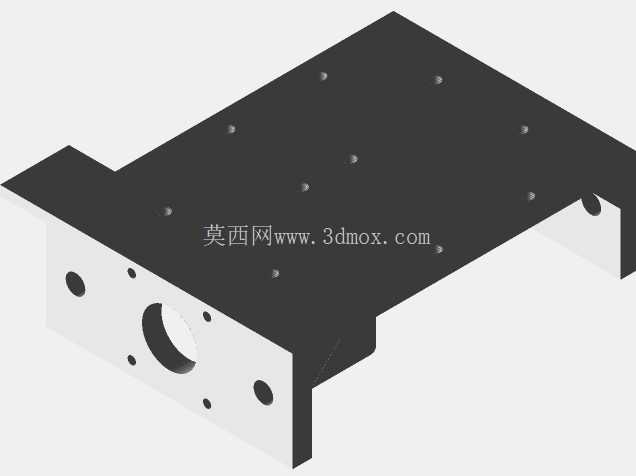

　　安装边界上，整套结构的底座可以直接固定在标准3D打印机的铝型材框架上，安装孔位匹配2020、3030型材的通用槽宽，不需要额外打孔改造原有框架，X/Y/Z三轴的有效行程适配原有3D打印机的运动范围，不会出现运动干涉。T8引线螺丝的传动副配套了消隙螺母，消除反向传动间隙，保证进给运动的定位精度，加工时的进给量可以根据材料硬度调整，软质材料可以适当提高进给速度，硬铝、黄铜这类金属件则降低进给，避免刀具崩断。

　　走线位置预留了专门的线槽空间，电机线、主轴电源线都可以沿着型材槽内布置，不会和运动部件产生刮蹭，限位开关的安装位也做了预留，用户可以根据自己的控制板类型选择安装机械限位或者光电限位，保证设备运行的安全性。整套结构的所有连接件都采用标准件，螺丝、螺母、轴承都是市面常见的公制规格，替换采购非常方便，不需要定制特殊非标件，个人爱好者自己在家就能完成组装调试，不需要复杂的专用工装。

　　实际使用场景中，这套结构可以放在桌面占用很小的空间，不需要专门的车间场地，就能完成PCB板铣削、塑料外壳开孔、木质印章雕刻、小型金属零件修边这类作业，相比手持琢美电磨加工，数控控制的进给更稳定，加工精度更高，也能解放双手，避免长时间手持操作的疲劳，同时柔性延伸轴的设计把电磨主体的震动和加工头隔离开，不会把电机的震动直接传递到加工端，加工表面的光洁度比直接手持电磨加工提升明显。
