集成触控屏的地面激光扫描设备结构

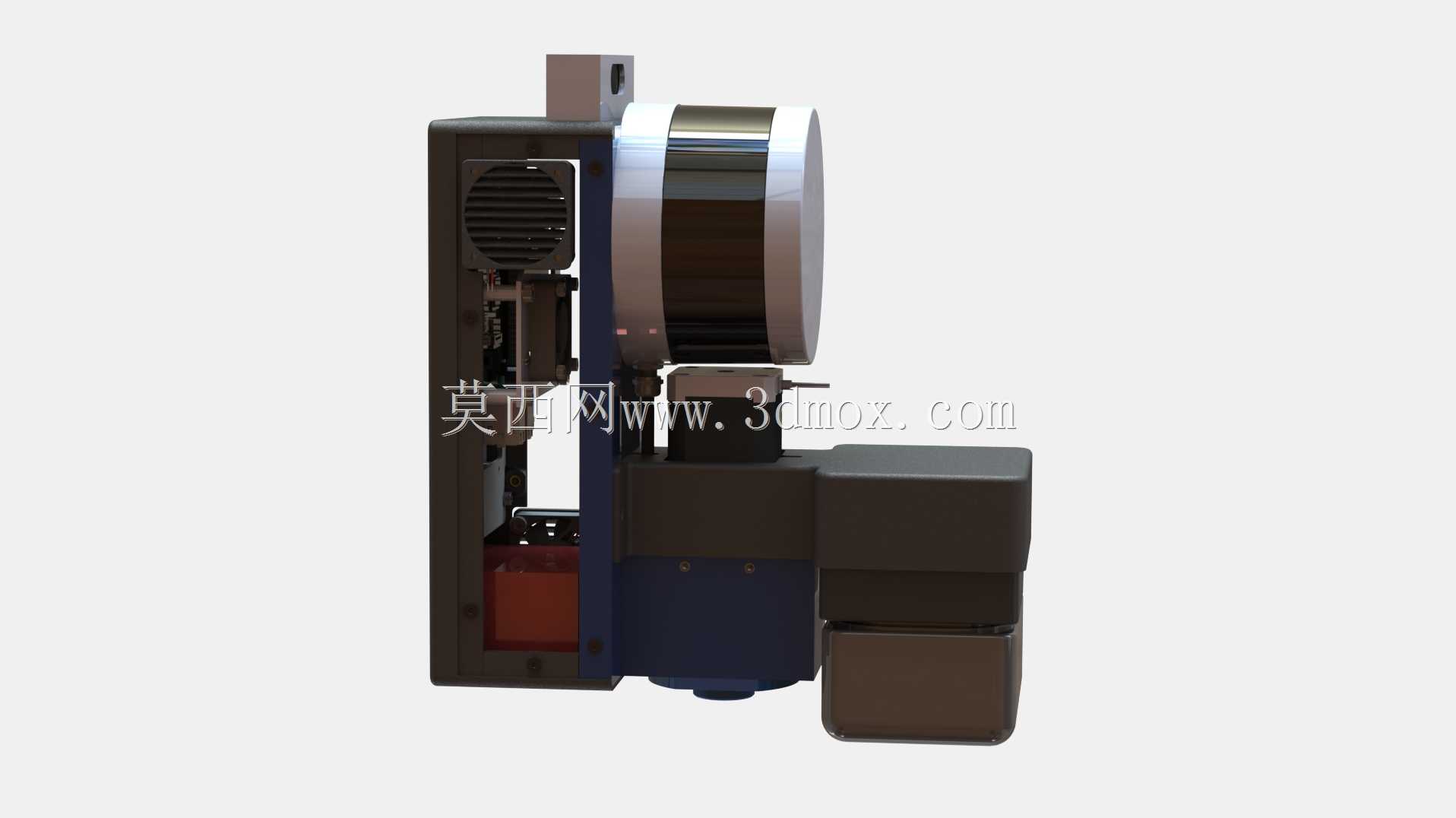

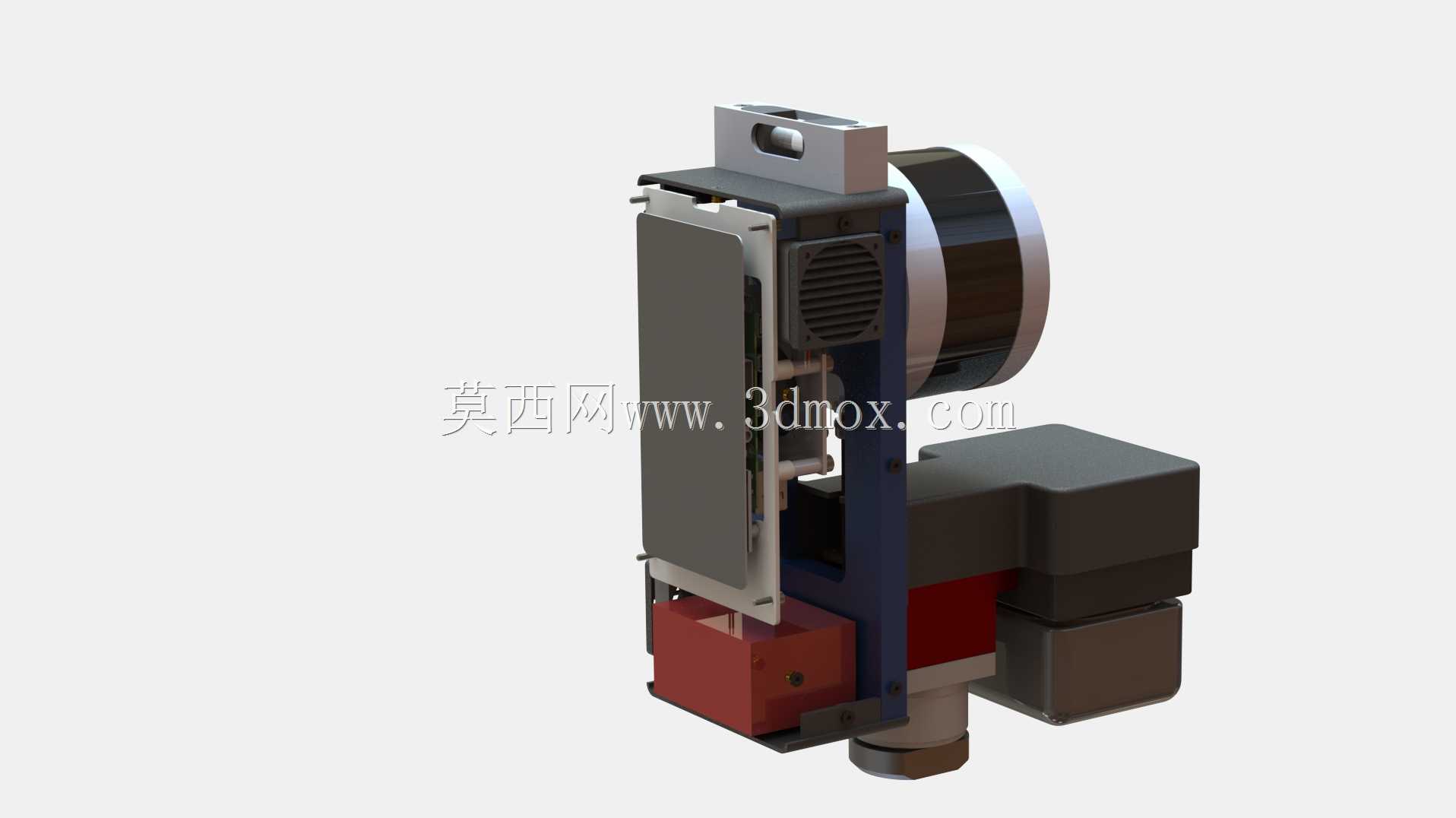

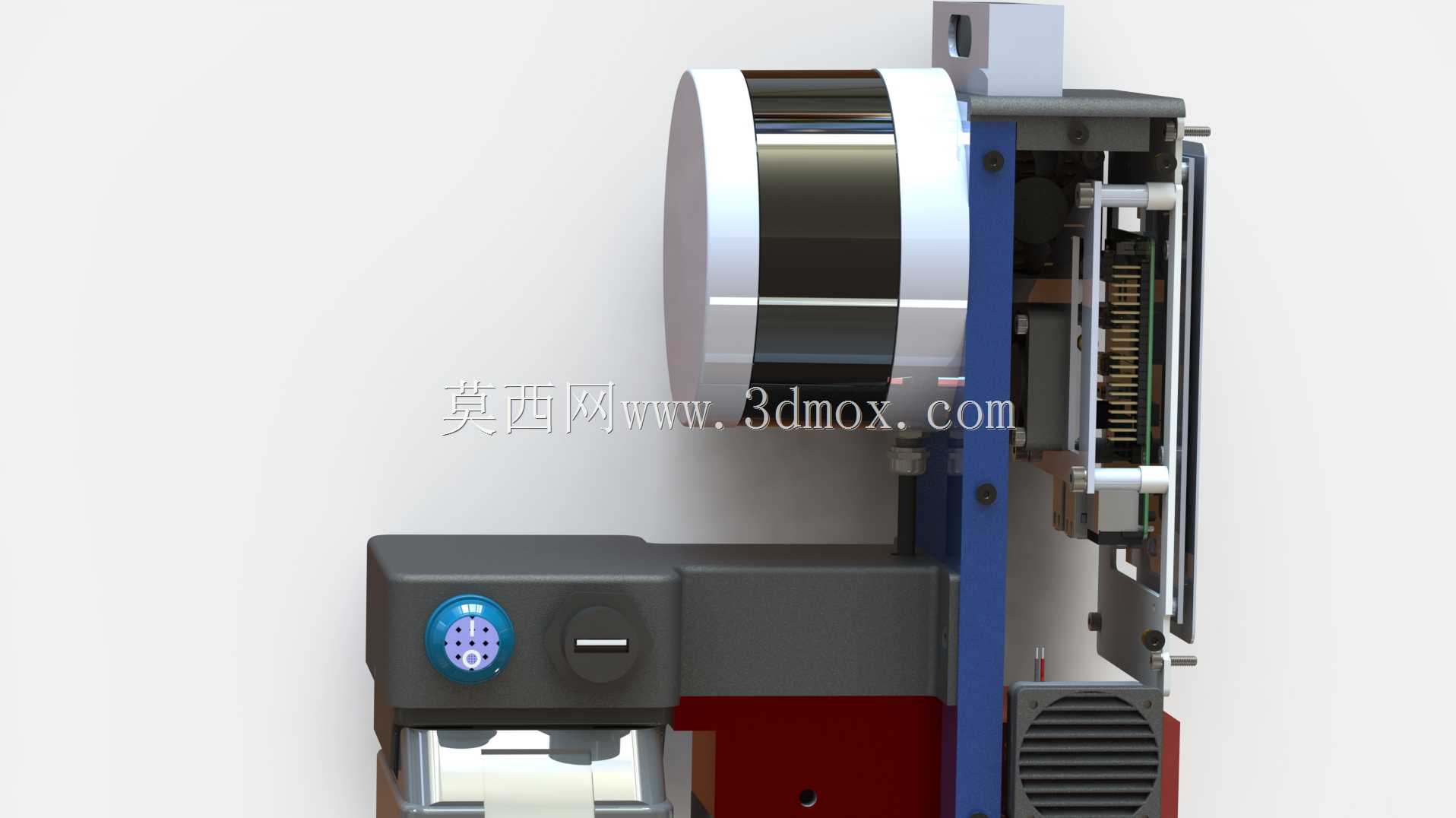

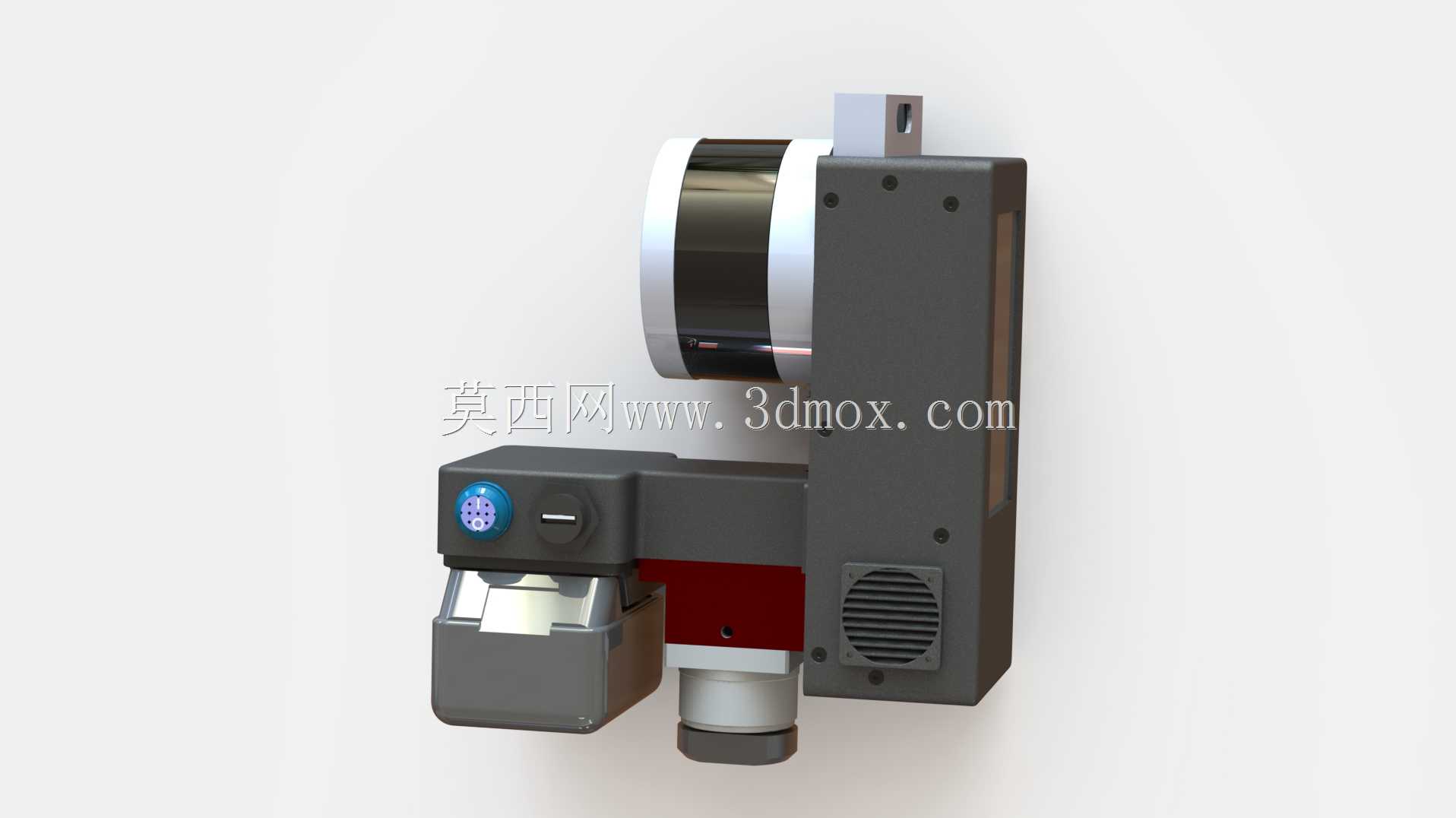

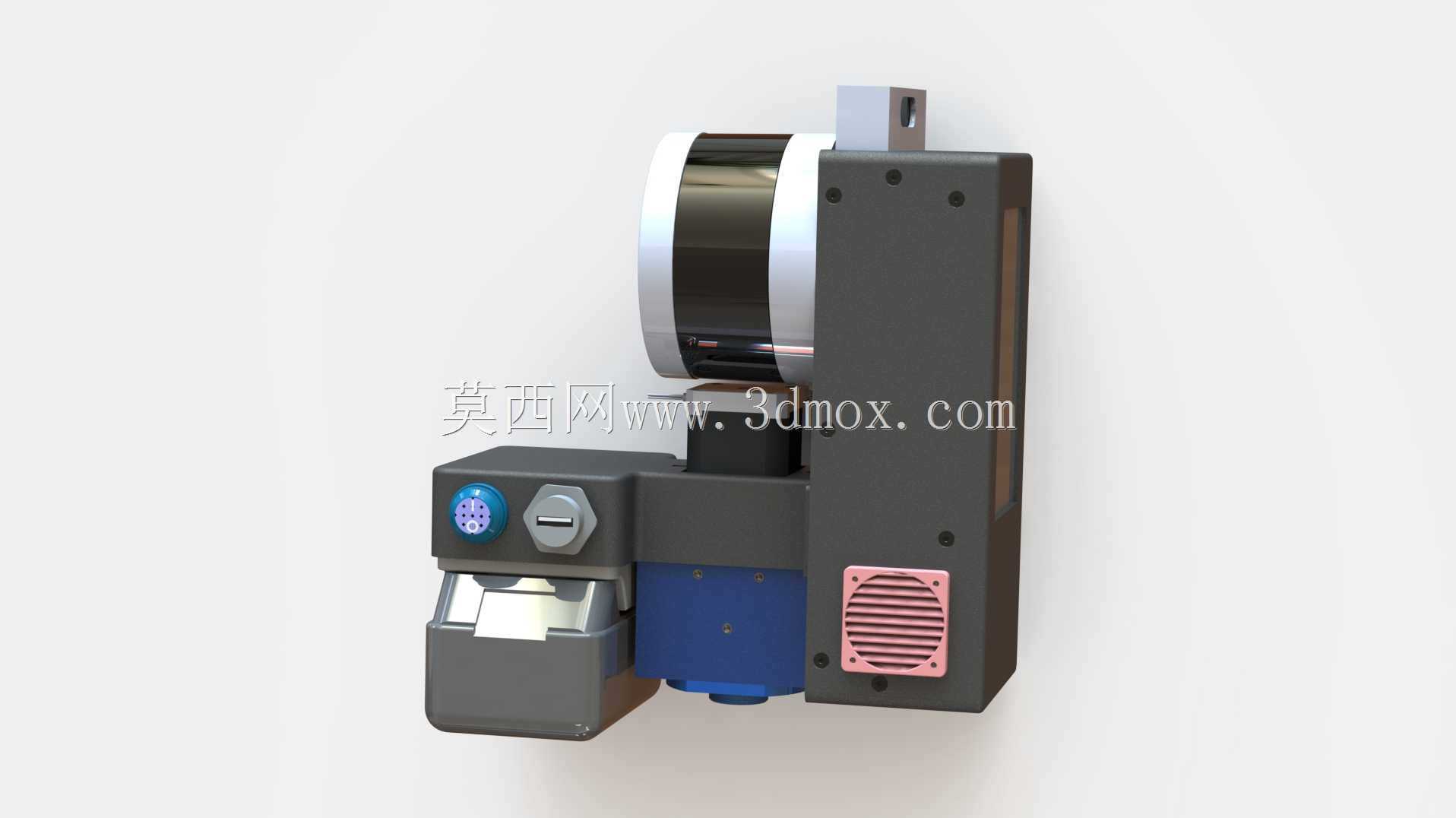

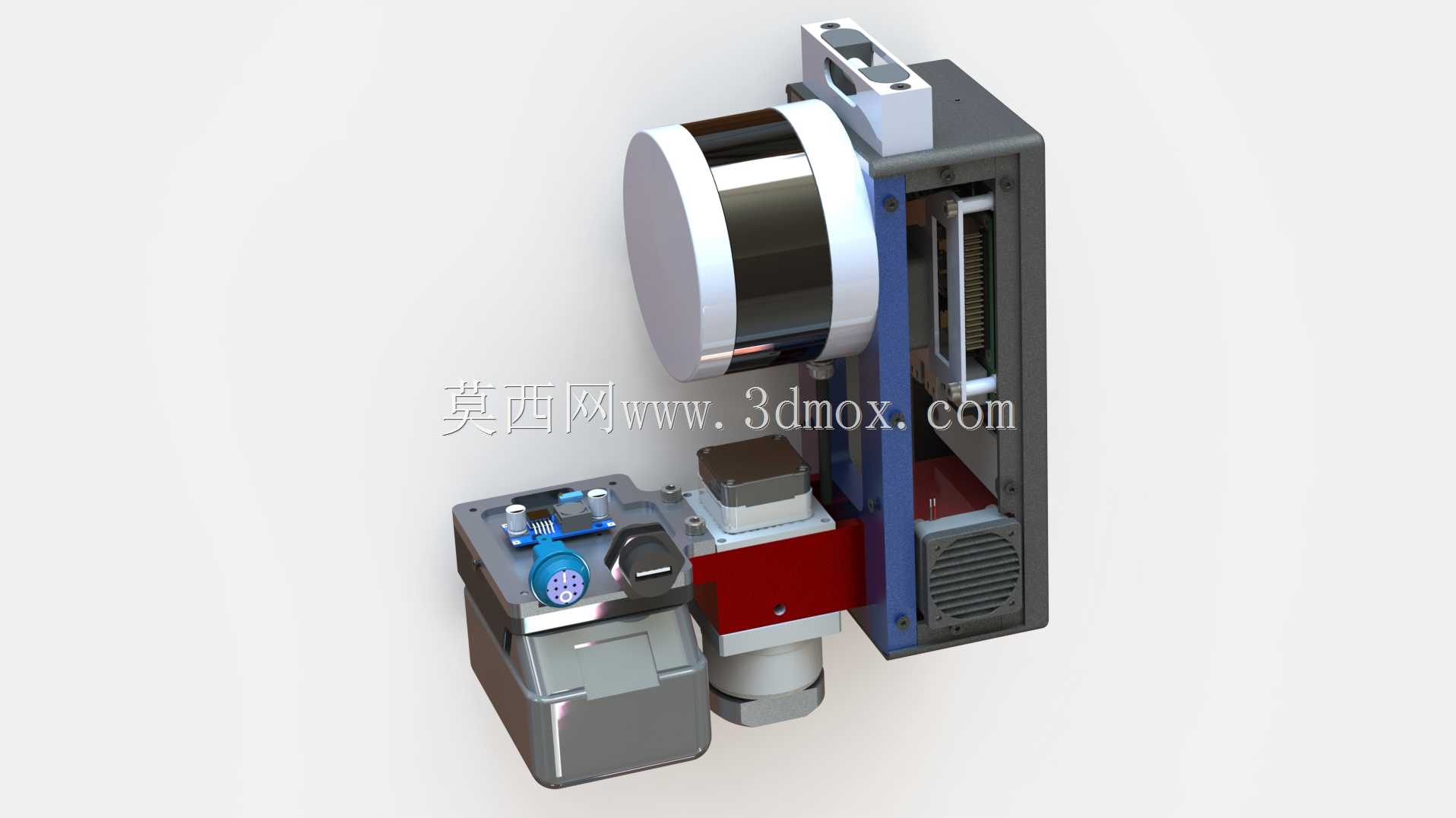

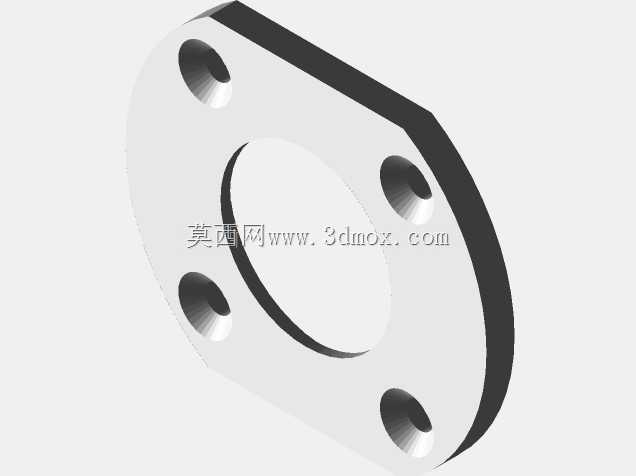

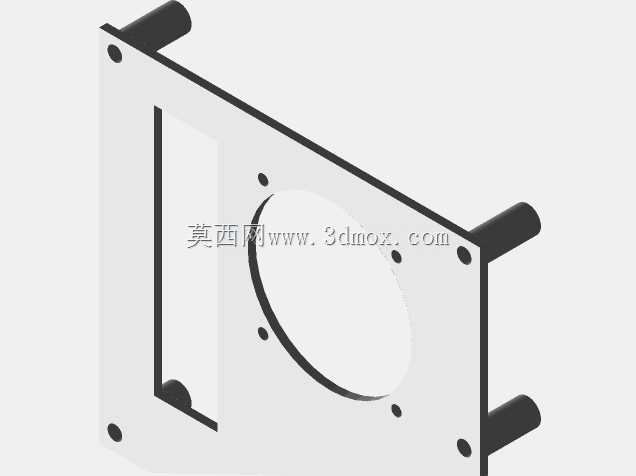

　　这款地面激光扫描设备的结构设计，核心围绕外业测绘作业的便携性与运行稳定性展开，区别于传统架站式扫描仪的分体式布局，将激光传感单元、运算控制模块、触控交互终端、传动驱动组件全部集成在单块立式安装基体上，作业时无需额外外接控制终端或布线，单人即可完成快速架设与点位扫描作业，适配地形测绘、建筑立面扫描、工业厂区三维重建、矿山采区体量测算等多类外业场景。从结构布局来看，设备上部为激光雷达传感单元的安装位，采用卧式回转支撑结构，传动路径上预留了两种驱动方案的安装空间，可适配nema17规格行星齿轮电机或是谐波减速组件，选用谐波传动时可将回转传动的背隙控制在10角秒级别，能有效降低扫描点云的拼接误差，满足高精度测绘场景的点位精度要求；

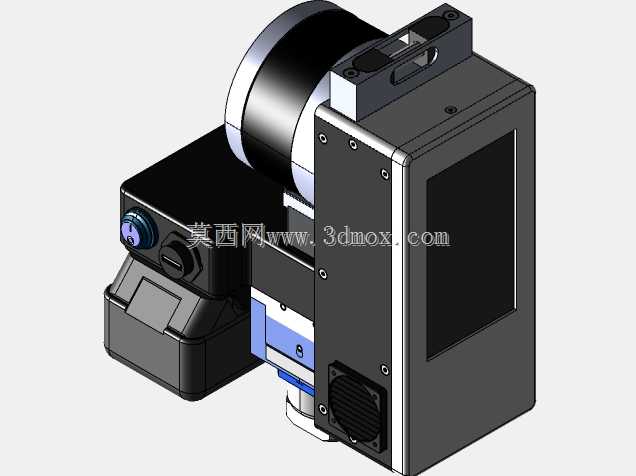

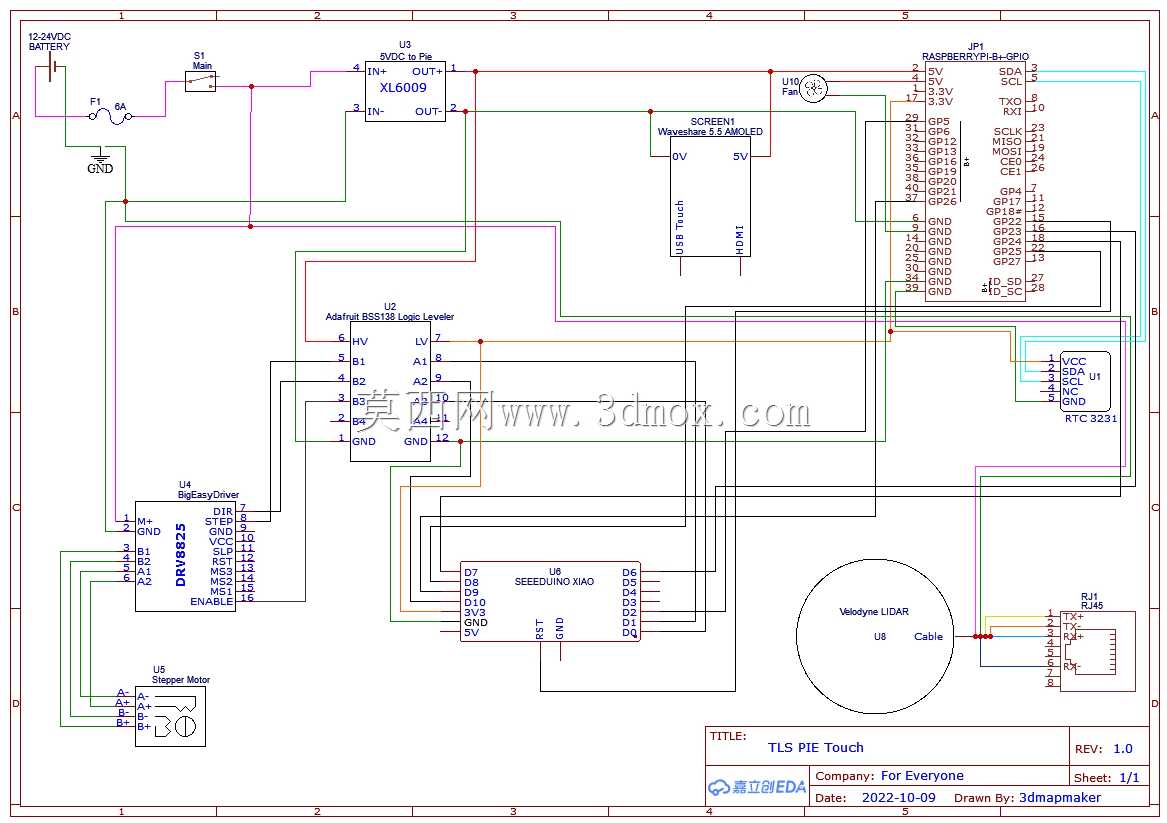

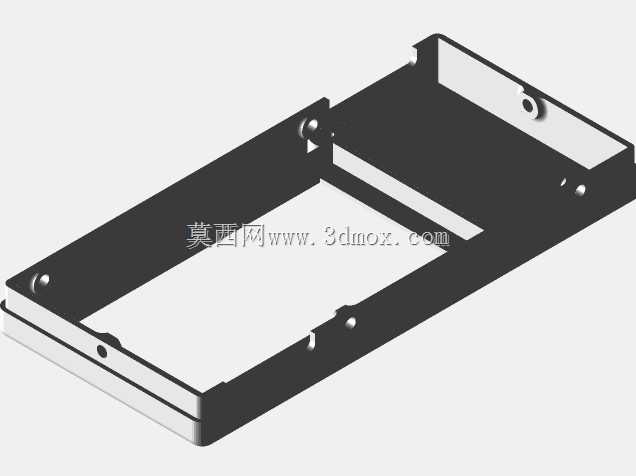

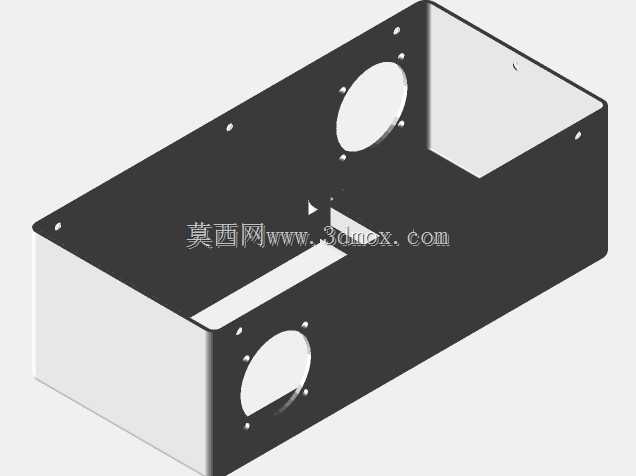

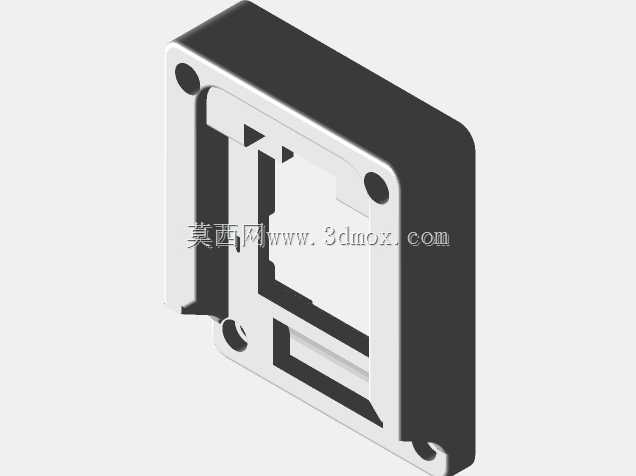

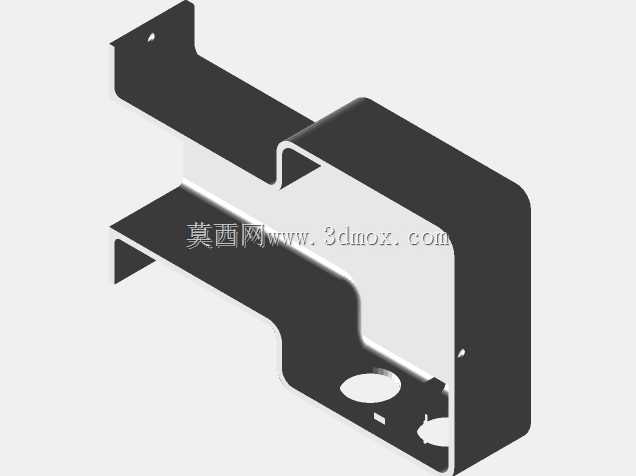

　　传感单元侧方预留了标准安装接口，可根据作业需求外接补光模块、全景相机等拓展配件，无需对主体结构做二次打孔改造。设备中部的控制仓内集成了核心运算板卡的安装位，对应搭载Raspberry Pi 4作为主控单元，仓体侧面预留了散热风道与通风栅安装位，正面嵌入5.5英寸AMOLED触控屏的安装框，屏幕周边做了下沉式台阶设计，可贴合安装钢化防护面板，避免外业作业时硬物磕碰划伤屏幕；触控屏下方集成了实体功能按键与状态指示灯的安装位，在戴手套操作或是屏幕沾水的工况下，仍可通过实体按键完成扫描启停、参数切换等基础操作，降低恶劣环境下的操作门槛。设备下部为供电模块与接口仓，预留了标准电池仓的安装空间，可适配常规测绘设备通用的外置锂电池包，

　　侧面设置了数据传输接口、充电接口的防护盖安装位，接口处做了凸台止口设计，可配合橡胶密封圈实现IP54级别的防尘防水能力，适配扬尘、短时小雨等外业常见工况。从安装边界尺寸来看，整体立式结构的重心控制在下部1/3区间，底部预留了通用三脚架连接的标准螺孔接口，可直接适配测绘行业通用的三脚架快装板，无需额外加工转接件；设备背部设置了壁挂安装孔位，在固定点位长期监测场景下，可直接通过膨胀螺丝固定在墙面或是刚性支架上，安装时需保证背部散热栅与安装面预留不小于15mm的通风间隙，避免散热不畅导致主控单元过热降频。结构细节上，所有外露的拼接缝均设计了错位止口结构，可避免雨水直接渗入仓体内部；传动部位预留了润滑脂加注通道，

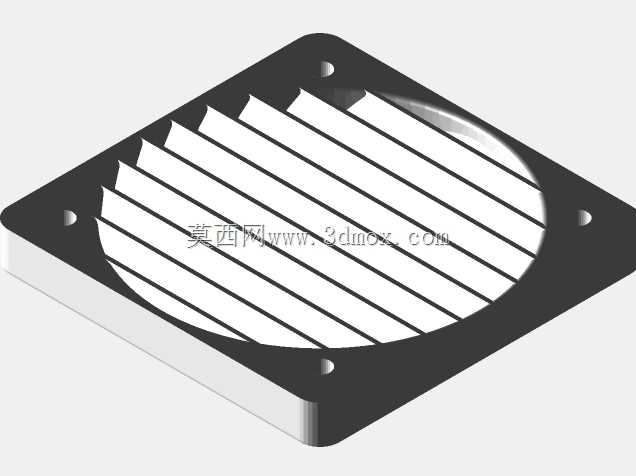

　　长期户外使用时可定期补充润滑，无需拆解主体结构；散热风扇的安装位设置了减震胶垫安装槽，可降低风扇运转时的振动传递到激光传感单元，避免振动导致扫描点云出现噪点。在设计过程中，针对外业作业的跌落风险，所有边角位置均做了R3以上的圆角过渡，仓体壁厚根据受力位置做了差异化设计，安装螺柱的位置局部加厚，避免跌落时螺柱断裂导致内部板卡松动；走线槽全部设置在仓体内部，外部无裸露线缆，既避免外业作业时线缆被勾挂拉扯，也能降低线缆老化破损的概率。
