哈利波特主题死亡圣器三角环形结构件

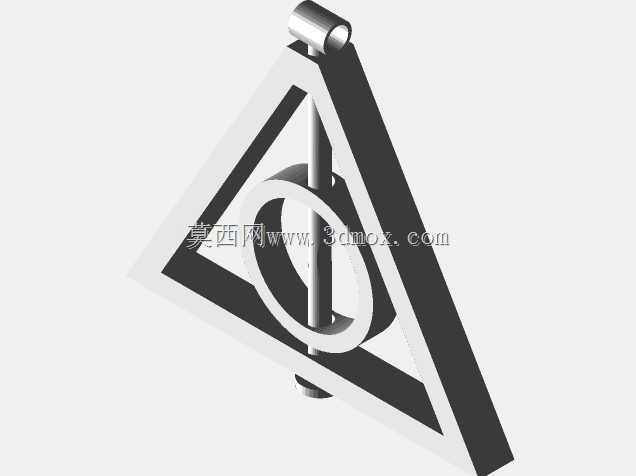

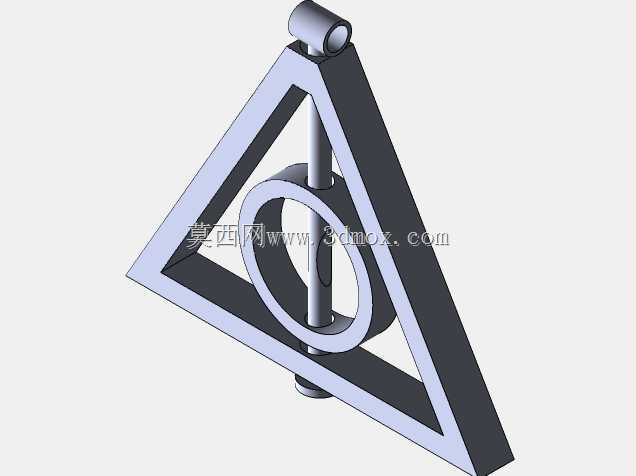

　　该结构件以哈利波特IP中的死亡圣器符号为核心设计原型，将平面符号转化为具备实体装配关系的三维机械结构，整体采用等边三角形外框搭配中心可转动环形构件的组合形式，外框采用等截面矩形杆件拼接成型，三个角位做圆弧过渡处理，避免尖锐边角带来的加工应力集中问题，同时提升手持把玩时的触感舒适度。中心环形构件通过贯穿三角形上下顶点的销轴实现定位，销轴与环形构件内孔采用间隙配合设计，保证环形件可绕销轴轴线顺畅转动，销轴两端采用轴肩定位结构，无需额外紧固件即可实现轴向限位，减少装配工序与零件数量。

　　从实际应用场景来看，该结构件可作为文创类桌面摆件使用，也可作为影视主题周边产品的核心结构件，适配手办展示、主题装饰等场景，转动的环形结构可增加摆件的互动性，区别于普通静态装饰件。在设计思路上，首先还原死亡圣器符号的视觉比例，三角形边长与环形外径的比例严格匹配原作符号的视觉观感，在此基础上进行实体化的结构转化，将平面线条转化为具备合理壁厚的实体杆件，外框杆件的壁厚根据整体尺寸做等比例设定，保证3D打印或者机加工时的结构强度，不会出现薄壁断裂的问题。

　　安装边界方面，该结构件为独立整装结构，无需额外安装基座，可直接放置于平面台面上，底部三角形的两个下顶点与底边共同构成三点支撑面，支撑稳定性充足，放置时不会出现倾翻问题。整体外形尺寸按照常规桌面摆件的适配范围设定，三角形外接圆直径控制在适合单手握持的尺寸区间，销轴突出三角形上下顶点的长度做了严格限制，避免突出部分过长导致放置时的干涉，同时突出段做了圆角处理，避免刮划接触面。

　　结构功能特性上，中心环形件的转动阻尼通过销轴与内孔的配合公差控制，既不会因为间隙过大出现晃动松垮的问题，也不会因为间隙过小导致转动卡滞，无需额外添加阻尼脂即可实现适中的转动手感，适合日常把玩转动。外框的拼接位置采用45度斜接对位结构，粘接或者焊接时可实现精准定位，拼接缝位于杆件的角位内侧，外观面不会出现明显的拼接痕迹，提升整体外观的完整性。所有外露棱边均做了R0.5-R1的圆角倒钝处理，符合文创产品的安全设计要求，避免尖锐棱边划伤使用者。

　　在加工适配性上，该结构既可以采用FDM或者光固化3D打印工艺一体打印外框后装配销轴与环形件，也可以采用金属机加工的方式分别加工各个零件后组装，不同加工工艺下的零件公差预留都在建模时做了对应考量，3D打印场景下预留了0.2mm的装配间隙，适配打印过程中的材料膨胀误差，机加工场景下的配合公差按照H7/g6的间隙配合设定，保证不同加工方式下都能顺利装配。环形件的截面采用圆形截面设计，既还原符号中圆环的视觉效果，也降低加工时的走刀难度，同时转动时的触感更加顺滑。销轴采用等直径光轴设计，两端的轴肩直径略大于外框上的销轴安装孔直径，装配时采用压入方式即可实现固定，压入后销轴与外框无相对转动，仅环形件可绕销轴转动，结构简单可靠，长期使用也不会出现销轴松脱的问题。
