达芬奇密码筒可3D打印结构设计

　　这款密码筒结构的设计初衷，是还原经典影视道具的机械密码逻辑，同时适配桌面级FDM3D打印机的成型能力，无需额外支撑结构即可完成全部零件打印，降低普通爱好者的制作门槛。从实际应用场景来看，该结构既可以作为益智拼装玩具的核心组件，供手工爱好者组装调试，体验机械密码结构的运作逻辑，也可以作为小型私密储物装置，收纳便签、戒指等小型物件，通过密码环的对位实现锁止与解锁，兼具趣味性与实用性。

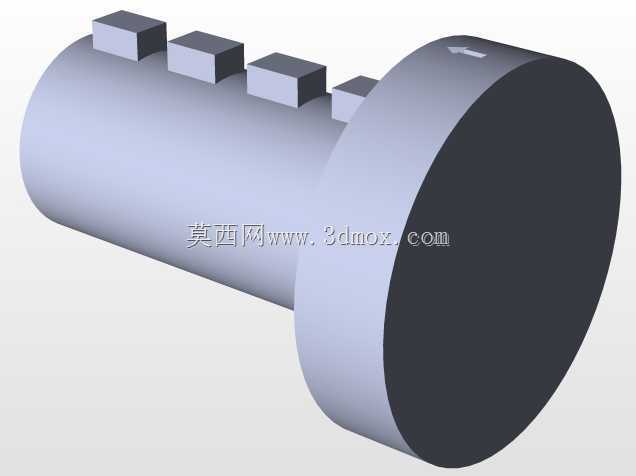

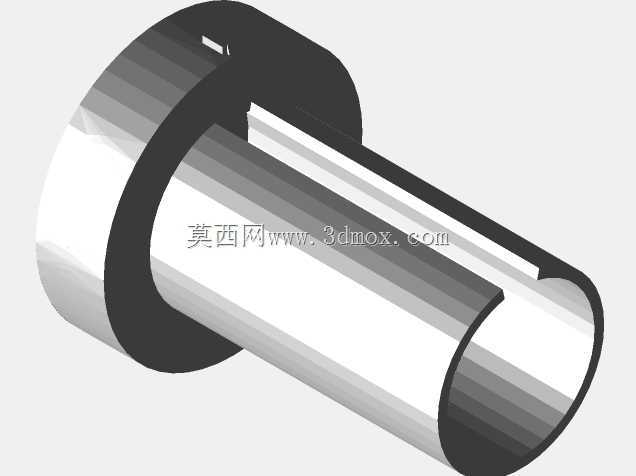

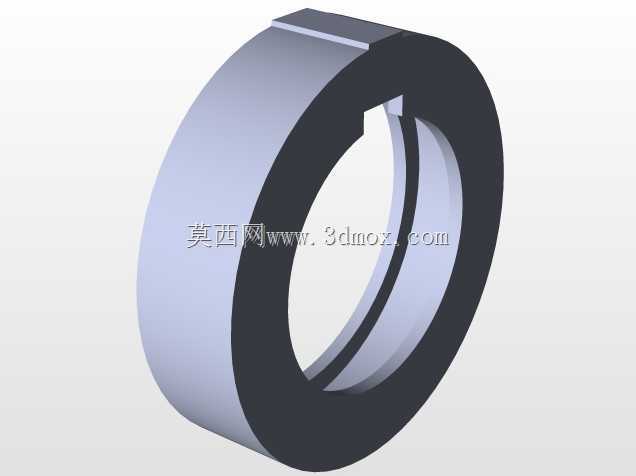

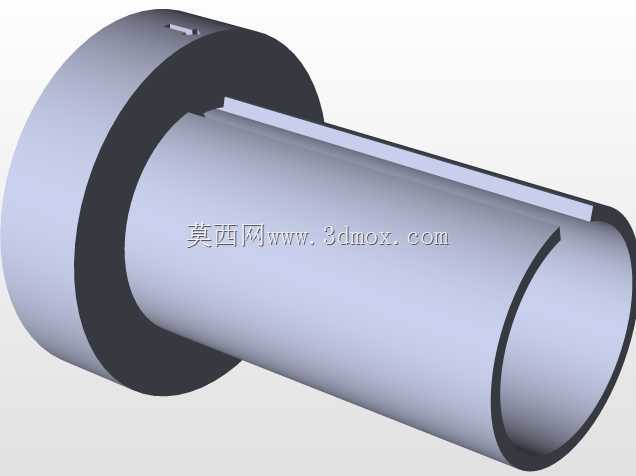

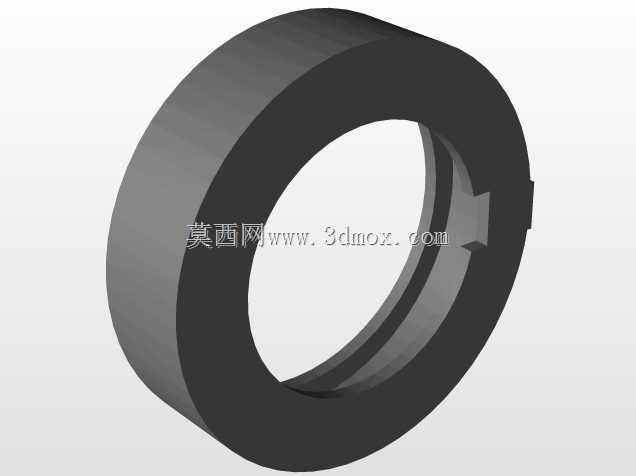

　　从功能特性来看，整个结构采用同轴套筒式布局，核心锁止逻辑依靠四个可独立旋转的密码环实现，每个环套外侧加工有标识字符，当所有环套转动至预设的密码对位位置时，环套内侧的卡槽会与内筒上的锁止凸台完全对齐，此时内筒可沿轴向抽出，露出内部的储物空腔；若密码对位存在偏差，环套内侧的非卡槽区域会抵住内筒凸台，限制内筒的轴向移动，实现锁止功能。设计时特意在环套与内筒、底座的配合位置预留了0.2mm的配合间隙，适配3D打印常见的尺寸公差，避免打印后零件卡滞无法转动；同时在底座位置设计了环形挡边结构，当环套套入内筒并插入底座后，挡边会抵住最外侧环套的端面，防止环套在转动过程中从内筒上滑脱，无需额外粘接螺丝等紧固件，全部零件依靠卡扣与过盈配合即可完成组装。

　　从设计思路上，整个结构优先考虑3D打印的工艺适配性，所有外露面均采用无倒扣的直壁或小角度斜面设计，打印时无需添加支撑结构，减少后期支撑去除的打磨工作量；零件壁厚统一设置为1.8mm，既保证打印后零件的结构强度，不会因受力出现开裂变形，也能减少打印耗材的用量，缩短打印时长。密码环的字符采用凸起式设计，字符高度0.3mm，既保证字符清晰可辨，也不会在打印时出现字符坍塌的问题。内筒的储物空腔直径设置为20mm，深度60mm，足够容纳折叠后的便签纸、小型纪念币、戒指等小件物品，满足日常小型私密收纳的需求。

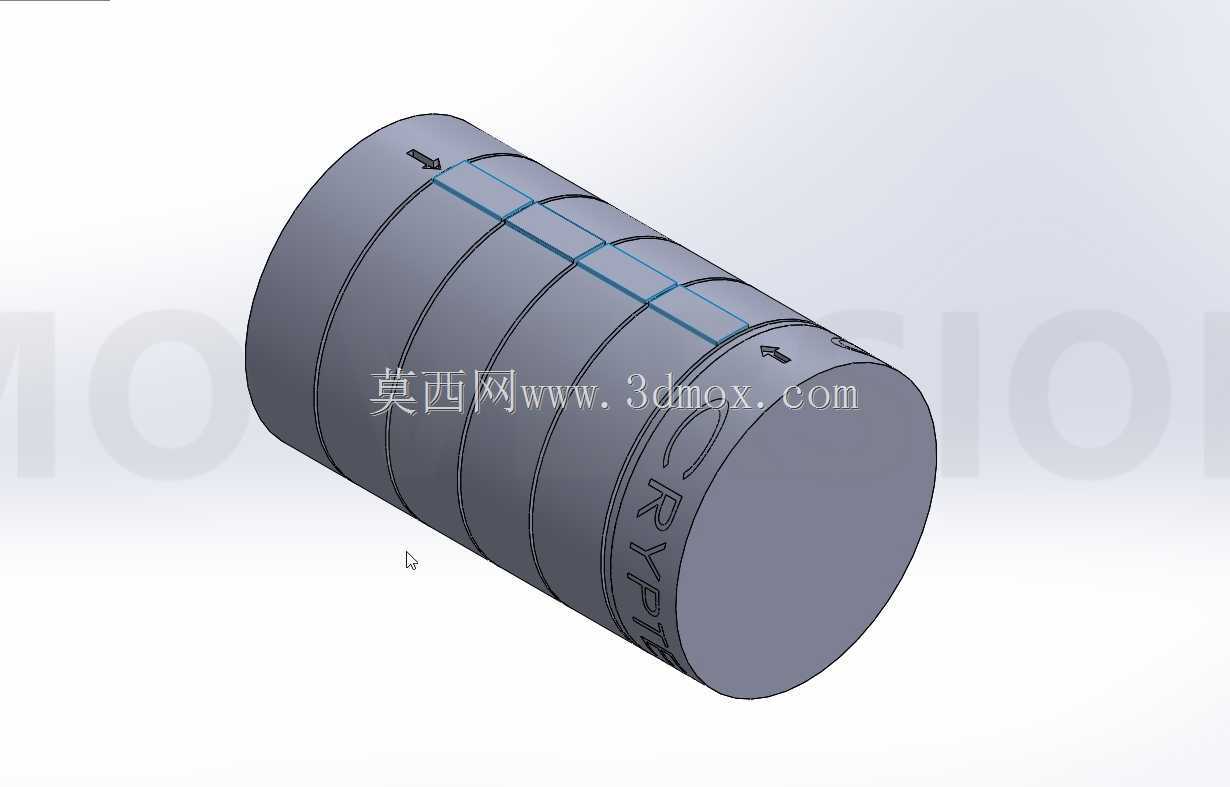

　　从安装边界与尺寸来看，整个密码筒组装完成后整体为圆柱形结构，外径50mm，总长度120mm，放置时占用空间极小，可直接放在桌面、收纳盒中，无需额外的安装固定结构。各旋转环套的转动阻尼依靠配合间隙控制，转动时既不会过于松旷导致密码错位，也不会过紧导致转动费力，调试时可根据实际打印的尺寸偏差，通过细砂纸轻微打磨配合面调整阻尼大小。针对没有三维软件基础的制作者，结构设计时特意将所有零件设置为独立的可打印单体，无需在软件中进行拆分操作，直接导出对应格式文件即可上机打印，组装时按照环套顺序依次套入内筒，再将内筒插入底座即可完成整体装配，组装过程无需复杂工具，徒手即可完成。

　　在结构可靠性验证层面，该密码筒的锁止结构无易损弹片、弹簧类零件，全部为刚性塑料结构，正常使用情况下不会出现零件疲劳失效的问题，密码环的转动寿命可满足上千次转动使用需求；同时整个结构无尖锐边角，所有棱边均做了R0.5mm的圆角处理，作为玩具使用时也不会划伤手部。针对不同的使用需求，制作者还可自行修改密码环上的字符标识，自定义密码组合，进一步提升结构的可玩性与专属属性，也可在筒身外侧增加个性化的浮雕标识，作为定制化的创意礼品使用。
