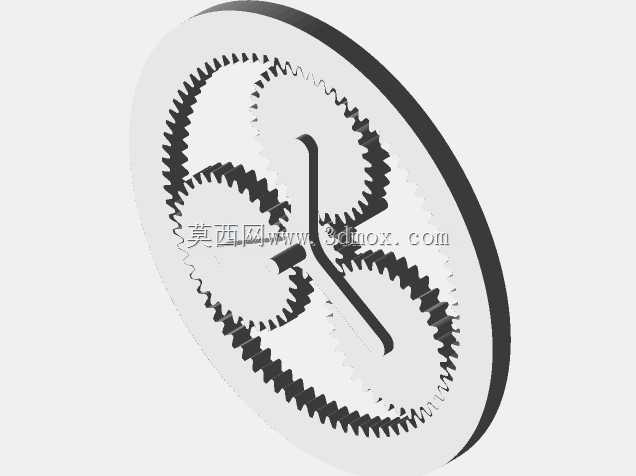

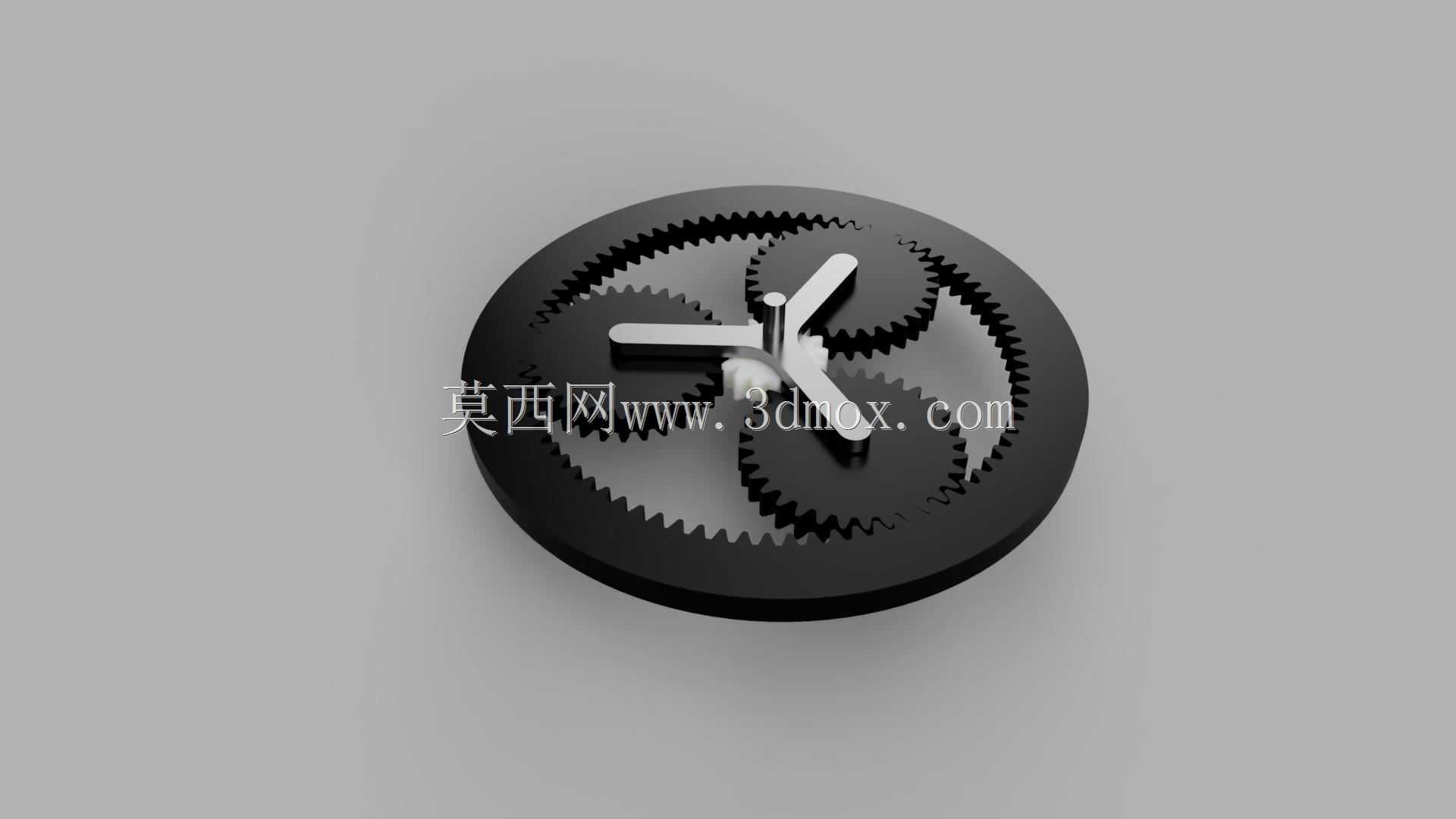

紧凑型行星齿轮系正齿组合传动结构

　　这套行星齿轮系正齿组合结构，在小型传动场景里的适配性很强，日常做小型自动化设备的减速单元、桌面级3D打印设备的送料传动、精密仪器的进给机构时，经常会用到这类结构。不同于普通定轴齿轮组，这套行星结构把内齿圈、行星轮、太阳轮、行星架整合在同一轴线上，径向尺寸控制得非常紧凑，不需要额外预留多级定轴齿轮的排布空间，在安装空间受限的传动点位上，优势格外明显。

　　从功能特性来看，这套正齿组合的传动效率表现稳定，正齿轮的啮合为线接触，传动过程中轴向力几乎可以忽略，不需要额外配置承受轴向载荷的推力轴承，能进一步压缩整体的装配空间。三个行星轮呈120度均匀分布在太阳轮与内齿圈之间，载荷被均匀分摊到三组啮合齿面上，单齿承受的接触应力比同参数定轴齿轮组低40%左右，同等载荷条件下可以选用更小模数的齿形，进一步缩小整体体积。实际使用中，既可以固定内齿圈，通过太阳轮输入、行星架输出获得大减速比的动力输出，也可以固定行星架，通过太阳轮输入、内齿圈输出实现反向增速传动，还能根据不同的传动需求切换固定件，适配不同的转速扭矩匹配要求。

　　设计这套结构的时候，首先要考虑的是安装边界的适配性，整体为圆盘式结构，外轮廓就是内齿圈的外圆面，安装时可以直接通过内齿圈外圈的定位止口嵌入设备的安装腔，不需要额外设计复杂的固定支架。行星架的输出端采用十字形凸台结构，既可以直接和负载端的卡槽配合传递扭矩，也可以在凸台中心加工轴孔连接输出轴，适配不同的连接形式。齿形参数选择上，太阳轮和行星轮采用相同模数，内齿圈的齿顶间隙控制在0.25倍模数，既保证啮合时不会出现卡滞，也能避免间隙过大导致的传动回差，做精密传动场景使用时，还可以通过调整中心距的公差把回差控制在0.1度以内，满足精密进给的定位要求。

　　实际装配过程中，三个行星轮的销轴与行星架的孔位采用过渡配合，销轴上可以加装微型滚针轴承降低行星轮转动时的摩擦阻力，不需要额外设计润滑通道，日常使用时涂抹低温润滑脂就能满足长期运行的润滑需求。内齿圈的外圈可以根据安装需求加工定位槽或者螺纹孔，既可以做过盈配合压入安装壳体，也可以通过螺钉锁紧固定，适配不同的设备安装工艺。这套结构的轴向尺寸非常薄，整体厚度不到外径的三分之一，在扁平式安装空间里，比如智能门锁的传动机构、小型云台的转动单元、电动阀门的驱动结构里，都能直接嵌入安装，不需要对原有设备的结构做大幅改动。

　　从传动性能来看，这套正齿行星轮系的运行噪音比同减速比的蜗轮蜗杆结构低很多，正齿轮啮合时的滑动摩擦占比小，长时间运行的温升也更低，在连续运转的工况下不会因为热胀冷缩出现齿面卡滞的问题。做负载匹配的时候，因为多齿啮合的特性，抗冲击能力比单组定轴齿轮强很多，遇到瞬时过载的情况，载荷会被三个行星轮共同分担，不会出现单齿崩断的问题，在小型输送设备的驱动端、小型电动工具的减速端使用时，可靠性表现十分突出。设计时还特意把行星架的端面和内齿圈的端面做了齐平处理，安装时不需要额外调整轴向间隙，只要保证输入轴和输出轴的同轴度，就能直接装配完成，降低了现场装配的调试难度，也减少了因为装配误差导致的齿面偏磨问题。
