一体式便携绘图铅笔圆规结构设计

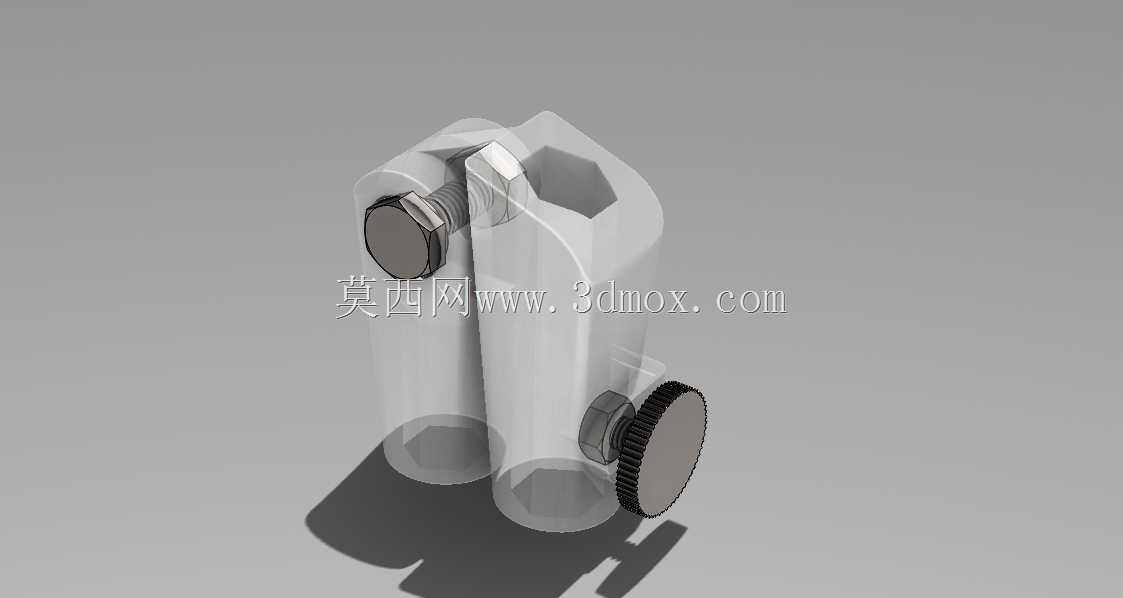

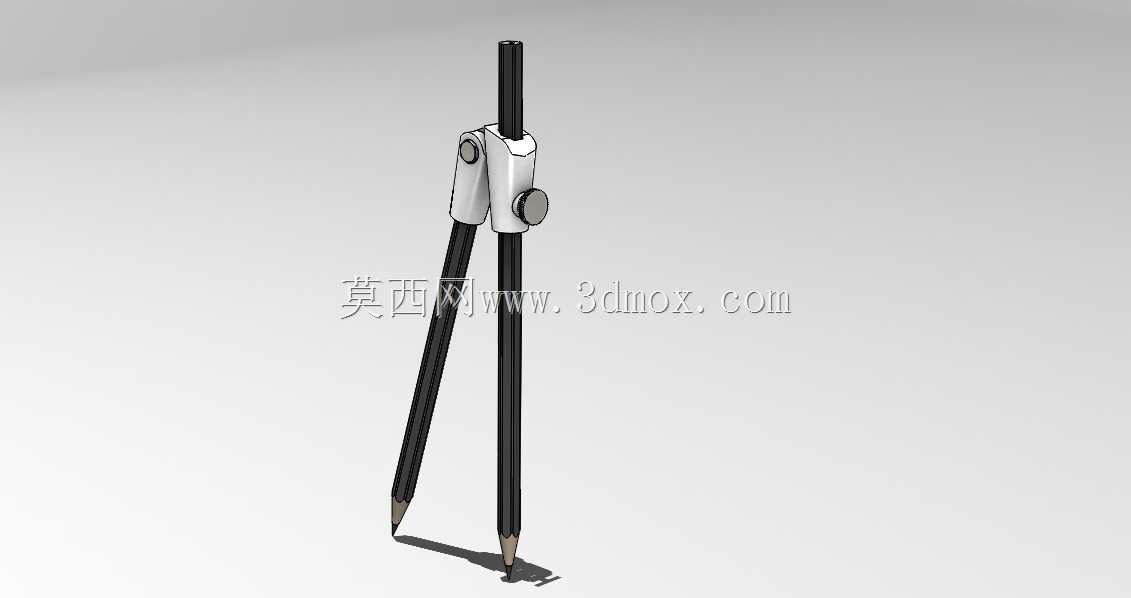

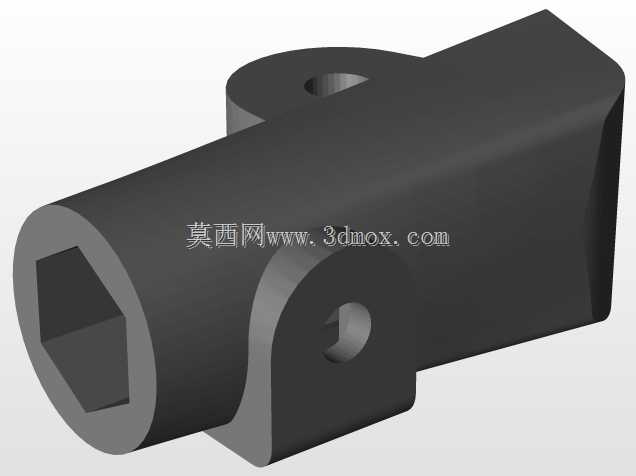

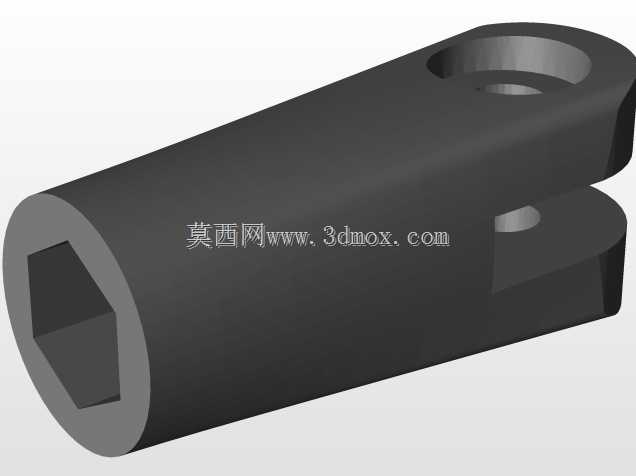

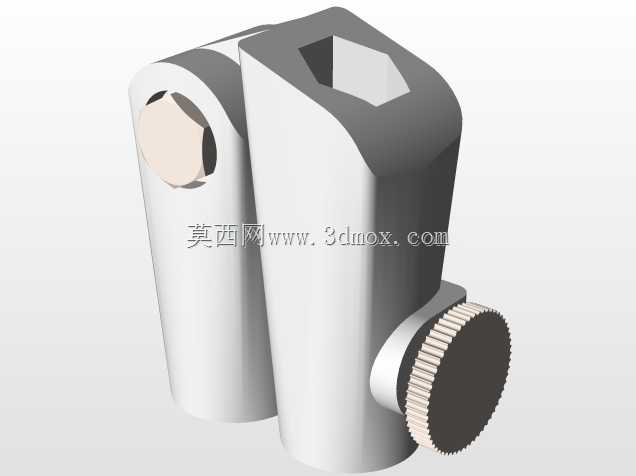

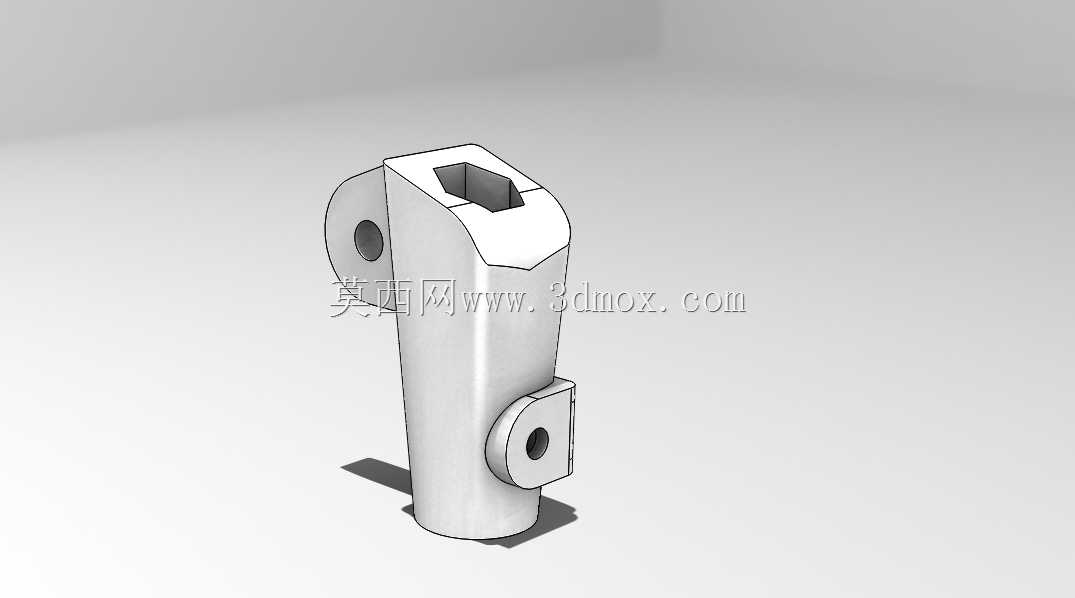

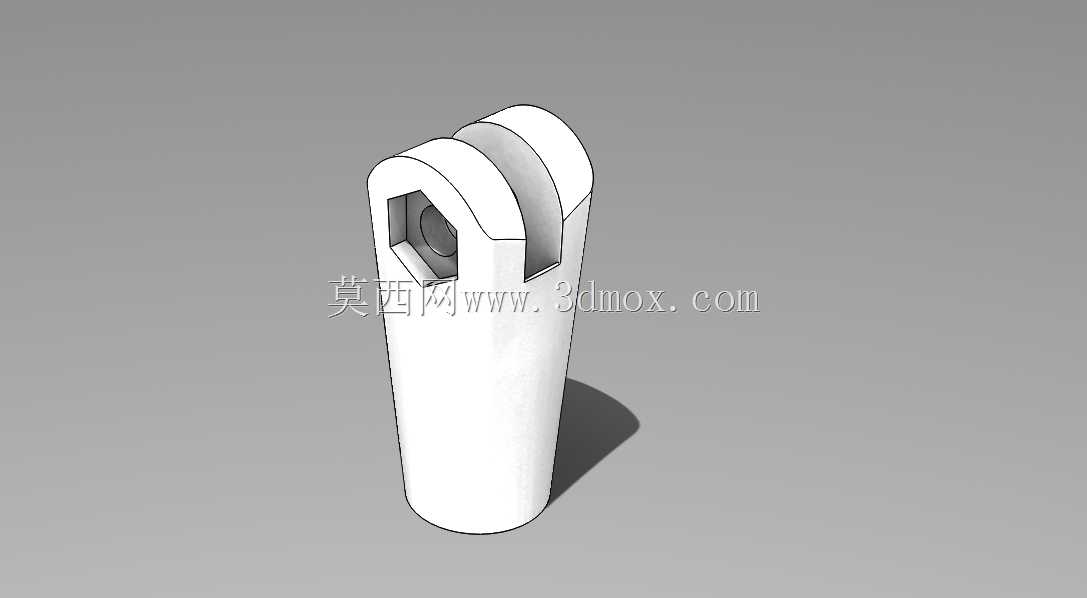

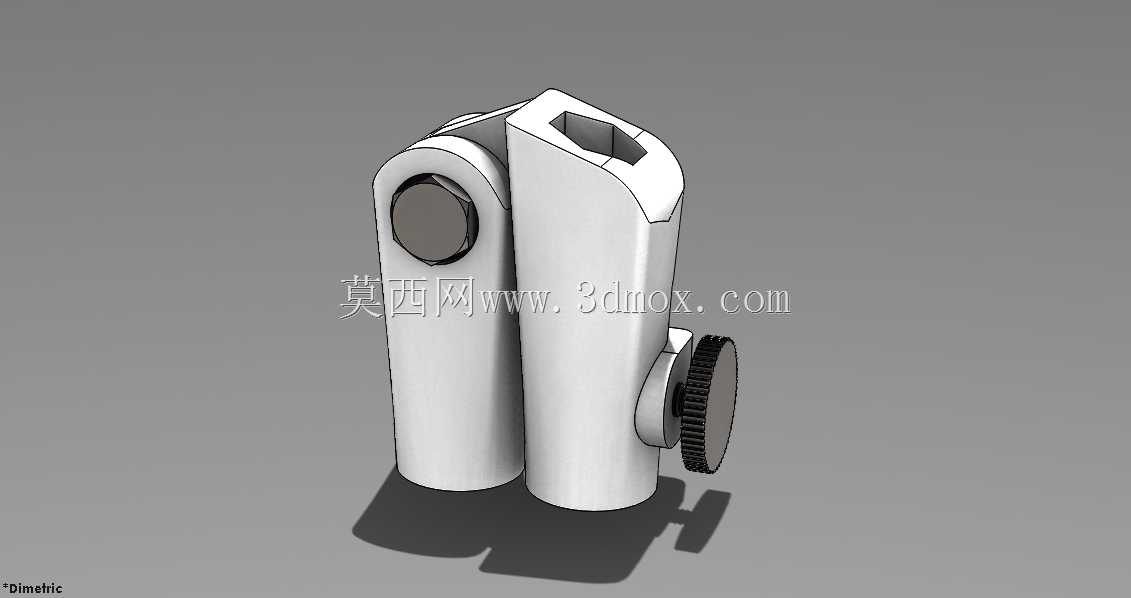

　　这款一体式铅笔圆规的设计，最初是针对日常办公、学生绘图场景中传统圆规的诸多痛点展开的，传统分体式圆规常出现铅芯易断、尖锐针尖易扎破纸张或收纳容器、配件零散丢失的问题，尤其是在外出携带、临时绘图的场景下，带保护套的圆规往往因为保护套开裂、脱落导致尖锐部件外露，既容易划伤随身物品，也存在安全隐患。从结构设计层面来看，这款圆规采用双支腿一体化铰接结构，其中一条支腿集成固定铅笔芯的夹持结构，另一条支腿作为定位支撑端，取消了传统圆规外露的尖锐金属针尖，将定位端设计为钝头圆弧接触面，在纸面定位时不会戳破绘图纸张，也不会在收纳时划伤其他物件，完全适配日常文书工作、学生作业绘图的使用需求，不需要额外搭配容器收纳，直接放入笔袋、文件袋即可携带，不会出现传统圆规戳破笔袋、刮花其他文具的问题。铰接部位采用阻尼转轴结构，转轴处设置了可调阻尼的锁紧旋钮，调整两支腿的开合角度后可以通过旋钮锁定开合半径，绘图过程中不会因为支腿滑动导致绘制的圆弧半径出现偏差，相比传统依靠铰接摩擦力固定的圆规，锁定后的半径稳定性提升明显，绘制直径10mm到200mm范围内的圆弧时，半径偏差可以控制在0.5mm以内，完全满足日常手工绘图的精度要求。支腿主体采用等截面细长杆结构，整体展开后的最大长度控制在160mm左右，收纳状态下两支腿并拢后的整体直径不超过15mm，和普通书写笔的尺寸接近，握持时的手感和普通绘图笔一致，不需要像传统圆规那样调整握持姿势，长时间绘图也不会出现手部疲劳的问题。

　　定位端的钝头结构采用和支腿主体一体化的设计，没有额外的可拆卸配件，从根源上避免了配件丢失的问题，铅笔芯夹持端采用侧压式锁紧结构，更换普通2mm直径的绘图铅芯时不需要额外工具，直接按压侧键即可松开夹持结构，装入铅芯后松开侧键就能自动锁紧，铅芯的伸出长度可以根据绘图需求自由调整，最长伸出长度控制在8mm，避免铅芯过长导致受力断裂。针对3D打印的制造场景，整个结构的所有部件都采用无支撑打印设计，所有悬垂结构的角度都控制在45度以上，打印时不需要添加额外支撑结构，打印完成后只需要去除打印层纹、简单打磨铰接部位即可直接装配使用，打印材料可以选用常规的PLA、PETG等通用3D打印耗材，整体打印完成后的重量不到20g，携带时几乎没有额外负重。

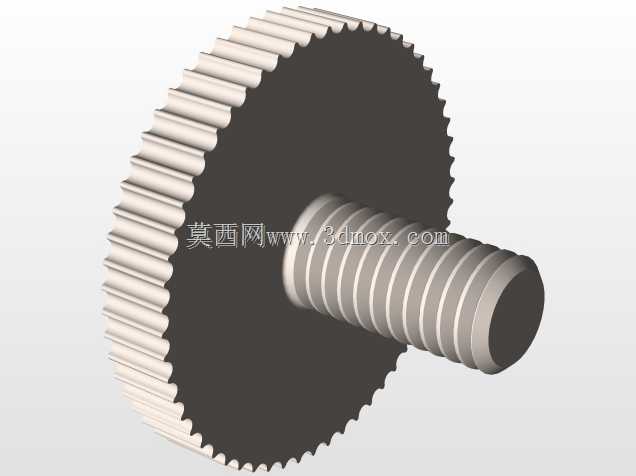

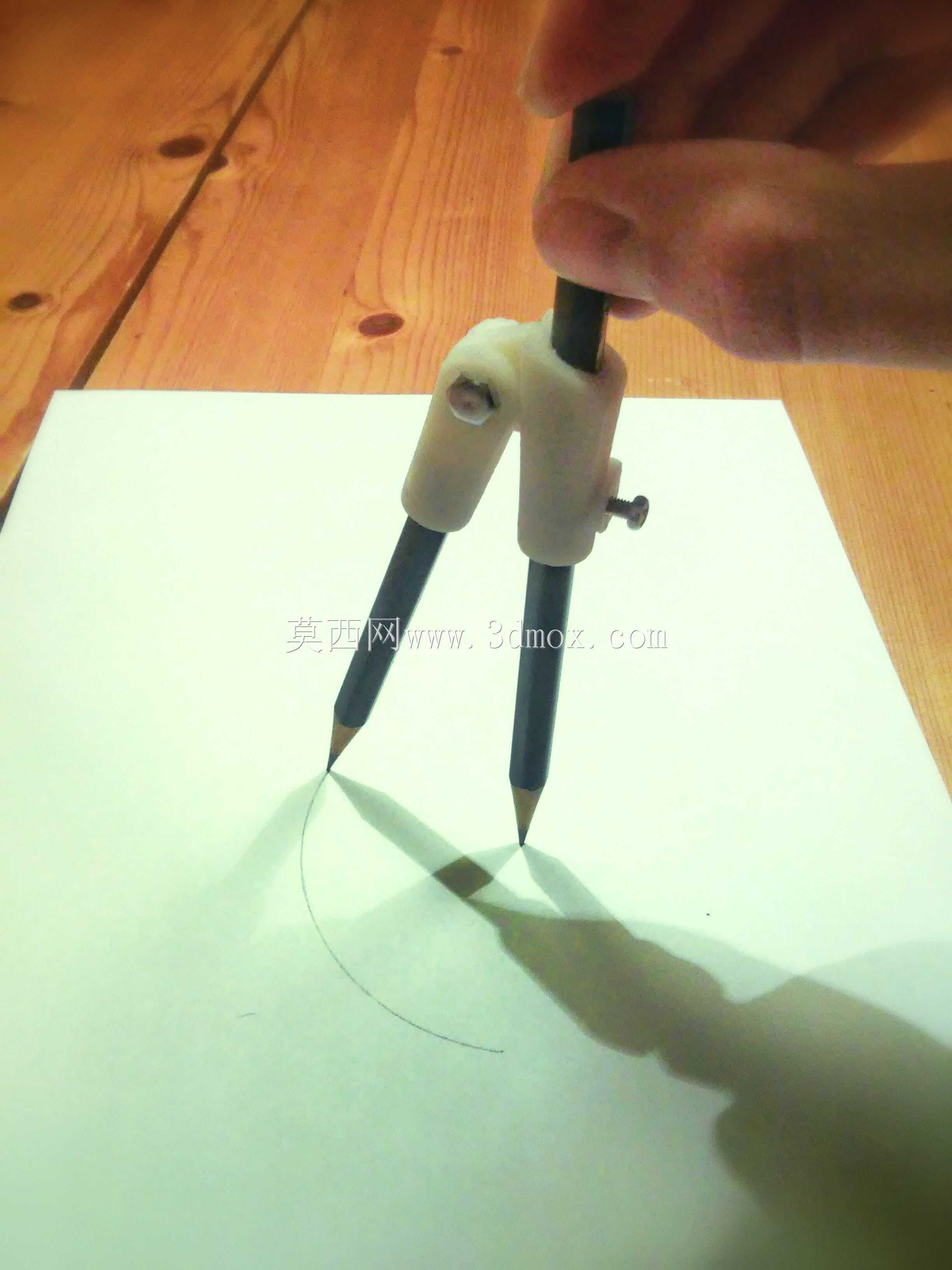

　　在实际使用场景中，这款圆规可以完全替代传统分体式圆规完成几何绘图、圆弧标记、手工制图等工作，尤其是在没有专业绘图工具的临时办公场景下，不需要额外搭配铅芯盒、针尖保护套等配件，单支工具即可完成所有常规圆规的操作，定位端的钝头设计在较薄的作业纸、便签纸上绘图时，不会在纸张背面留下明显的戳痕，也不会划破多层叠加的纸张，适配日常文书处理、学生作业、现场手绘标记等多种场景。结构设计上没有采用复杂的传动或者弹性结构，所有铰接部位的配合间隙控制在0.2mm，既保证了转动的顺畅度，也不会出现晃动间隙导致的绘图精度问题，转轴处的锁紧旋钮采用滚花防滑设计，徒手即可完成锁紧和松开操作，不需要借助硬币、螺丝刀等额外工具，支腿的表面没有尖锐的棱角，

　　所有边缘都做了R1的圆角处理，握持和携带时不会划伤手部。和传统金属圆规相比，这款一体化结构的圆规没有易生锈的金属部件，在潮湿的办公环境或者学生携带到户外使用时，不会出现转轴生锈、部件卡滞的问题，整体结构的耐用性更强，即使出现支腿断裂的情况，也可以通过3D打印快速更换损坏的部件，不需要整体更换工具。在安装和装配边界上，整个圆规的所有部件只有三个组成部分：两个支腿、一个锁紧旋钮，装配时只需要将两个支腿的铰接孔对齐，穿入转轴结构后拧上锁紧旋钮即可完成装配，不需要额外的螺丝、弹簧等标准件，装配完成后的整体活动范围为两支腿0到90度开合，最大可绘制半径为100mm的圆，完全覆盖日常手工绘图的常用尺寸范围，不会因为开合角度过大导致支腿结构强度不足。针对不同的使用需求，支腿的铅笔夹持端也可以适配不同直径的铅芯，只需要更换夹持端的内衬套即可兼容0.5mm、0.7mm等不同规格的自动铅笔铅芯，不需要改动整体的铰接和支腿结构，拓展性较强。
