立式支架式数码显微观测装置结构设计

　　这套显微观测装置的结构设计，核心围绕小尺寸工件的近距离高精度观测需求展开，在电子元器件焊点检测、精密五金件毛刺排查、印刷线路板外观核验、微小机械零件尺寸初筛这类场景中，这类带固定支架的显微设备能完全替代手持观测的不稳定操作，避免手持晃动带来的观测虚焦、视角偏移问题，让检测人员可以双手操作待观测工件，大幅提升连续检测的作业效率。

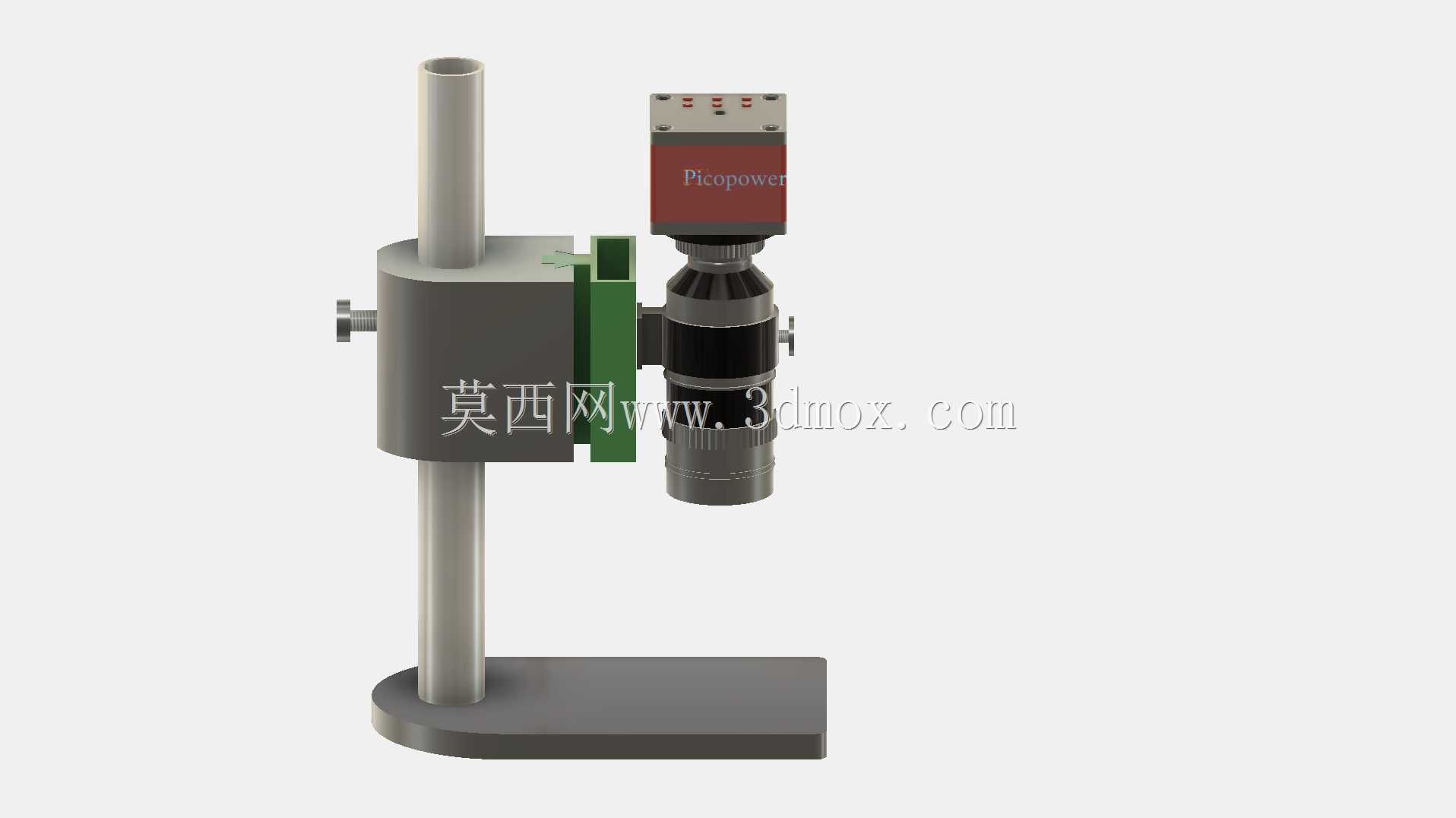

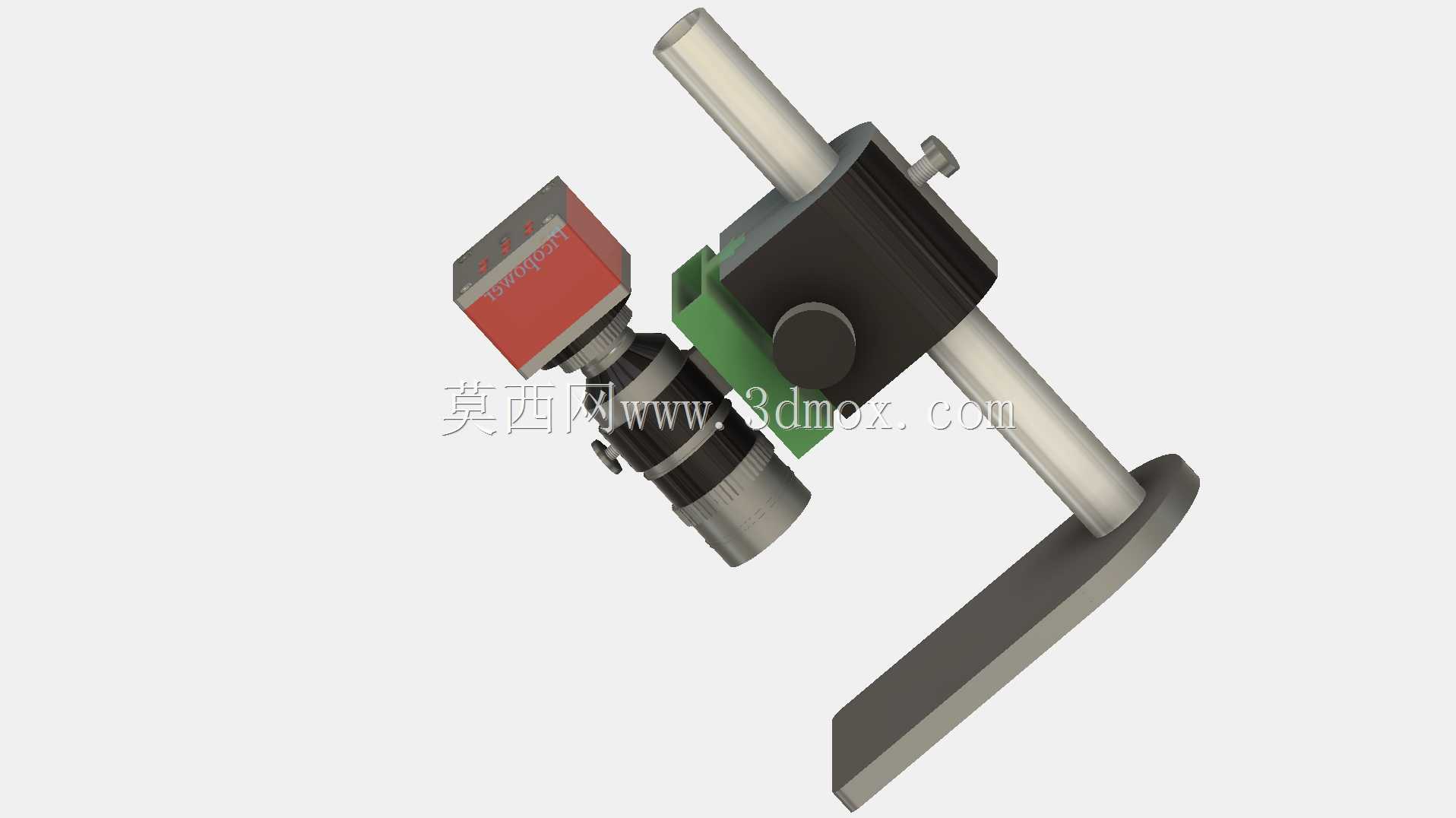

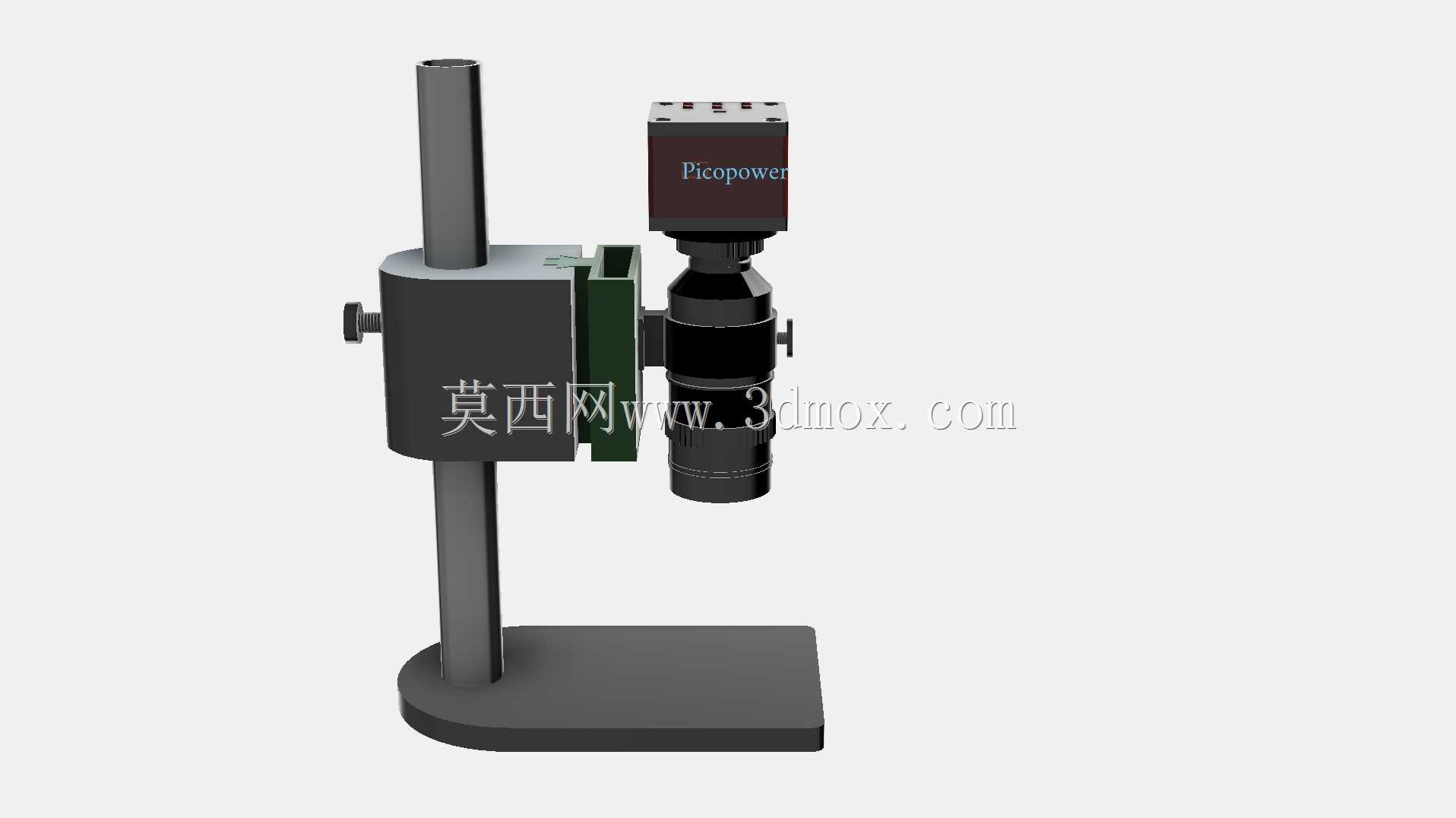

　　从结构组成来看，整套装置分为支撑调节单元、光学成像单元、载物基准三个核心部分。支撑部分采用单圆柱立柱配合滑动锁紧座的结构，立柱选用直径适配的金属光轴，表面做硬质氧化处理，既保证滑动时的顺滑度，又能长期使用不出现磨损卡滞，锁紧座采用侧向顶丝加摩擦块的锁紧结构，松开顶丝时可以带动成像单元沿立柱做上下高度调节，调节行程覆盖从低倍大视野到高倍小视野的全部工作距离需求，锁紧后不会出现成像单元下滑偏移的问题，能在任意调节位置保持稳定的观测姿态。滑动座侧面延伸出的绿色快装卡槽，是专门为成像单元设计的快装结构，不需要额外工具就能完成成像模块的拆装，方便后期更换不同倍率的镜头或者不同参数的成像组件，适配不同的观测精度需求。

　　成像单元部分采用同轴光路设计，镜头组为多层消色差结构，上端连接的数码成像模块可以直接把观测画面传输到显示终端，不需要观测人员长期通过目镜观察，降低长时间作业的视觉疲劳。镜头侧面的微调旋钮可以做小范围的焦距微调，在粗调完成高度定位后，通过微调就能快速得到清晰的成像画面，微调的行程控制在毫米级，调节阻尼均匀，不会出现调焦过冲或者空程的问题。

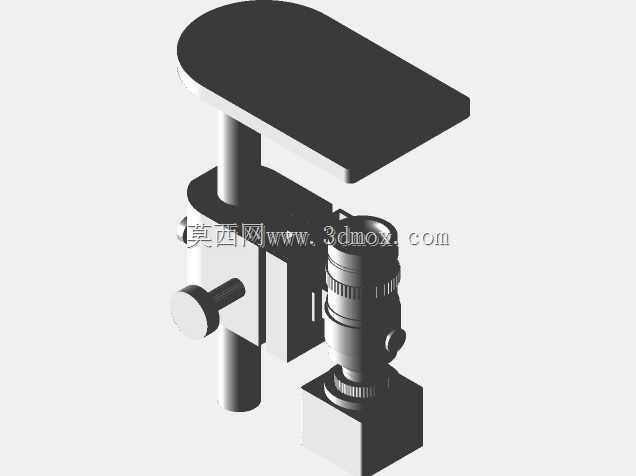

　　底部的载物台采用圆角矩形平板结构，厚度经过加强设计，放置在工作台面时不会因为按压工件出现翘边或者形变，载物台表面做哑光处理，避免环境光线反射干扰成像效果，立柱与载物台的连接位置做了加强筋结构，保证立柱长期承受成像单元重量不会出现倾斜，整套装置的安装边界控制在极小的桌面占用范围内，不需要额外的固定结构，直接放置在常规检测工作台面上就能使用，载物台的有效放置区域可以容纳大部分常规尺寸的小型待检测工件，对于尺寸稍大的工件，也可以通过调整工件位置，让待检测区域进入镜头视野范围。

　　设计过程中重点考虑了操作的便捷性，所有调节结构都设置在操作人员伸手可及的位置，锁紧顶丝的旋钮做了滚花处理，不需要工具就能徒手完成锁紧和松开操作，成像单元的走线沿立柱侧面布置，通过线卡固定，不会干扰正常的调节操作，也不会因为长期调节出现线缆拉扯损坏的问题。整套结构没有复杂的传动部件，后期维护只需要定期清洁立柱表面和镜头镜片，不需要做复杂的校准或者润滑，适合生产车间、实验室这类长期连续使用的场景。在实际选型适配时，可以根据观测的精度需求更换不同倍率的镜头，不需要改动支撑部分的结构，快装卡槽的尺寸做了通用化设计，适配市面上大部分同规格的数码成像镜头，降低了后期的配件更换成本。
