带太阳能板展开机构的立方星结构设计

　　本次呈现的立方星结构，核心围绕星载太阳能电池板的在轨部署需求设计，适配微纳卫星的发射约束与在轨工作场景。从应用场景来看，这类立方星多作为低成本空间试验平台、近地轨道通信节点或遥感载荷搭载平台使用，受运载火箭整流罩的包络尺寸限制，发射阶段太阳能电池板必须处于折叠收拢状态，入轨后需可靠展开至工作位置，为整星提供持续电能供给，是微纳卫星平台不可或缺的核心结构组成。

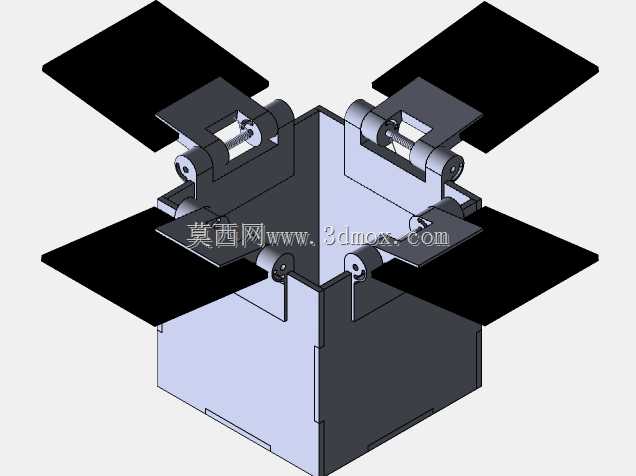

　　从功能特性上看，该结构的核心是四组对称布置的太阳能电池板展开锁定机构，收拢状态下四块太阳能电池板完全贴合在立方体星体的四个侧表面，整体外轮廓为规整立方体，可充分利用运载火箭的搭载舱空间，降低发射阶段的结构占用，同时收拢状态下电池板被星体结构约束，可承受发射段的振动、冲击载荷，避免电池片受外力损坏。入轨触发解锁指令后，四组展开机构同步动作，驱动四块太阳能电池板绕各自的铰接轴转动至与星体侧表面垂直的工作位置，到位后机构自动锁定，保持电池板的姿态稳定，确保太阳照射角度满足发电效率要求。

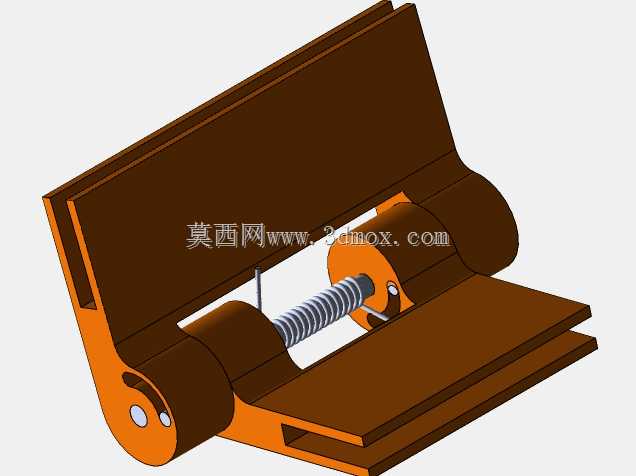

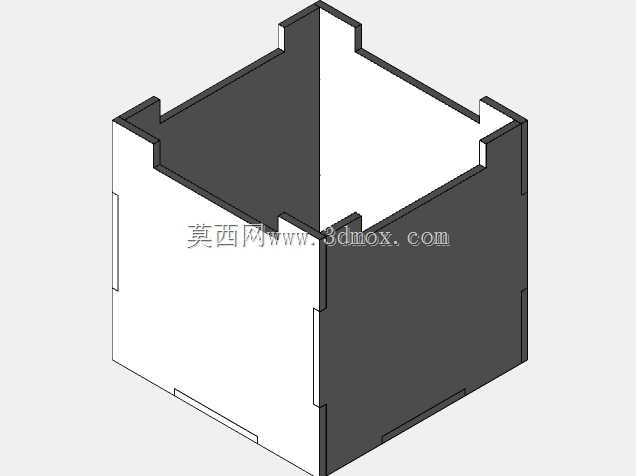

　　设计思路上，首先遵循微纳卫星的结构设计准则，星体主体采用框架式立方体构型，内部预留充足的载荷安装空间，可适配不同功能的星载设备安装需求，框架结构兼顾轻量化与结构刚度，在降低整体结构重量的同时，保证发射段与在轨运行阶段的结构强度，避免结构共振或变形影响设备工作。展开机构采用铰接式转动副设计，转动副内置驱动与锁定组件，转动轴的位置经过反复校核，确保展开过程中四块电池板无运动干涉，收拢与展开两个极限位置均设置机械限位，避免过转损坏电池板或铰接结构。电池板与星体之间的走线通过铰接轴中心的穿线孔布置，避免线缆在展开过程中被拉扯、磨损，保证供电线路的连接可靠性。

　　从安装边界与尺寸约束来看，收拢状态下整体结构为正立方体构型，所有外凸结构均不超出立方体的外轮廓面，可适配标准的立方星部署器安装接口，无需额外定制搭载适配结构，降低发射适配成本。展开后四块电池板对称分布在星体四周，展开后的整体外轮廓尺寸经过计算，在满足电池片铺设面积要求的前提下，不会超出运载方给定的在轨展开包络限制，避免与同批次搭载的其他航天器产生碰撞风险。铰接机构的安装面设置在星体框架的棱边位置，采用紧固件与星体框架刚性连接，安装定位基准与星体框架的加工基准统一，保证四个展开机构的同轴度、位置度公差满足装配要求，降低装配过程中的调整工作量。

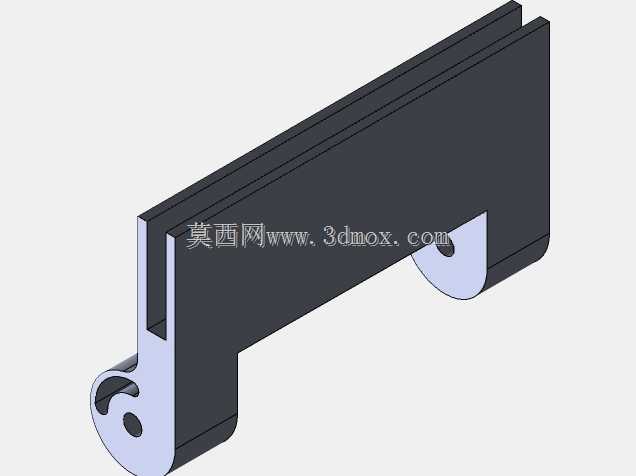

　　结构细节上，电池板的基板采用轻量化结构设计，在保证平面度满足太阳能电池片粘贴要求的前提下，尽可能去除非承力区域的材料，降低展开机构的驱动负载，同时减小整星的结构重量占比，为有效载荷预留更多重量裕度。锁定机构采用机械式被动锁定设计，无需额外的电机维持锁定力，到位后依靠机械结构的弹性卡合实现刚性锁定，可承受在轨运行阶段的温度交变、微振动载荷，长期保持电池板的姿态精度，避免电池板晃动影响发电效率或对星体姿态控制产生干扰。铰接转动副的摩擦副经过特殊处理，可适应空间真空环境下的润滑需求，避免冷焊效应导致机构卡滞，保证展开动作的可靠性。
