适配Q90模块七节18650电芯移动电源结构

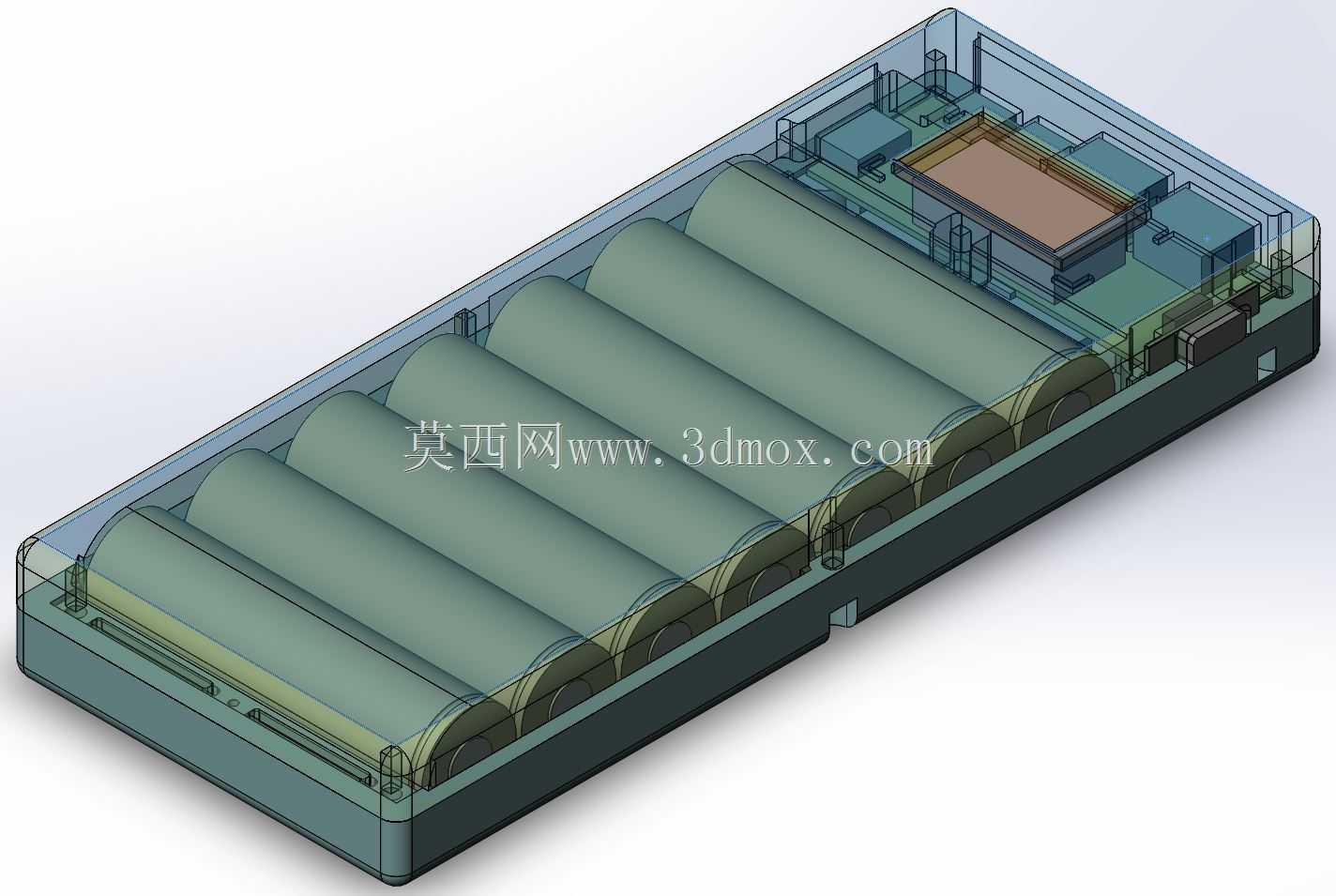

　　做便携储能类结构设计时，电芯排布与模块适配是最容易踩坑的环节，这款适配Q90模块的七节18650电芯移动电源结构，刚好覆盖了户外作业便携供电、小型检测设备临时补能、嵌入式模块配套供电这几个高频场景的实际需求。从实际使用场景倒推结构设计逻辑，首先要解决的是七节18650圆柱电芯的排布稳定性问题，18650电芯单节直径18mm、长度65mm，七节并排排布时如果采用单排一字布局，整体长度会超过460mm，完全不符合便携设备的握持尺寸要求，因此设计时采用了分层错排的布局思路，将七节电芯分为上下两层，下层排布四节、上层排布三节，上层电芯嵌入下层四节电芯形成的间隙中，既把整体外形的长宽比控制在2.3:1的便携握持区间，也让整体重心落在壳体几何中心附近，单手握持时不会出现头重脚轻的滑脱问题。

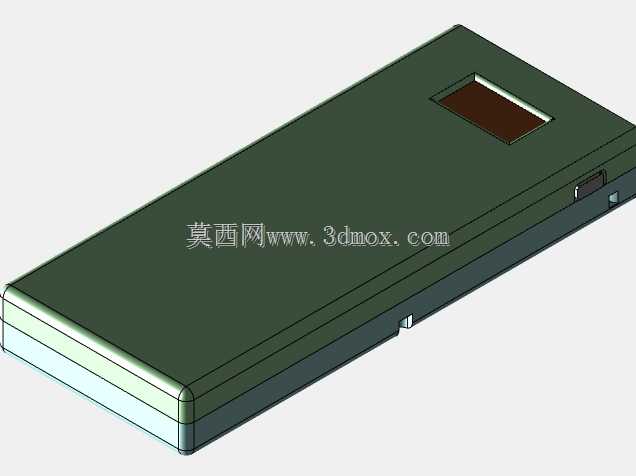

　　壳体的外形边界做了全周R3.5的圆角过渡，避免直角棱边在户外携带时剐蹭背包织物或者划伤操作人员，壳体上盖预留的矩形开窗位置，刚好对齐Q90模块的数显与按键区域，开窗边缘做了0.8mm的下沉台阶，后续装配亚克力显示面板时可以直接嵌入定位，不需要额外打胶固定，也能避免面板突出壳体表面被磕碰刮花。壳体侧壁预留的Micro接口开孔位置，对齐内部Q90模块的输入输出端口，开孔边缘做了0.3mm的倒角去毛刺处理，避免插拔充电线时刮伤线材外被。

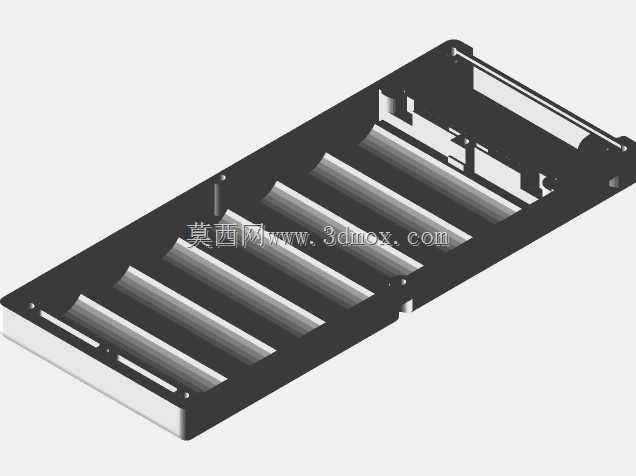

　　从安装边界来看，壳体内部的电芯固定筋位高度为4.2mm，刚好卡住18650电芯的圆柱侧壁，筋位与电芯之间预留0.1mm的装配间隙，方便组装时快速放入电芯，同时不会因为间隙过大导致电芯在壳体内晃动，避免长期使用后电芯极耳拉扯断裂的风险。上下盖的合模位置采用了止口配合结构，止口搭接量为1.2mm，既可以提升壳体的整体结构强度，跌落时不会出现上下盖脱开的问题，也能阻挡日常使用时的灰尘、泼溅水进入壳体内部，提升户外使用的可靠性。

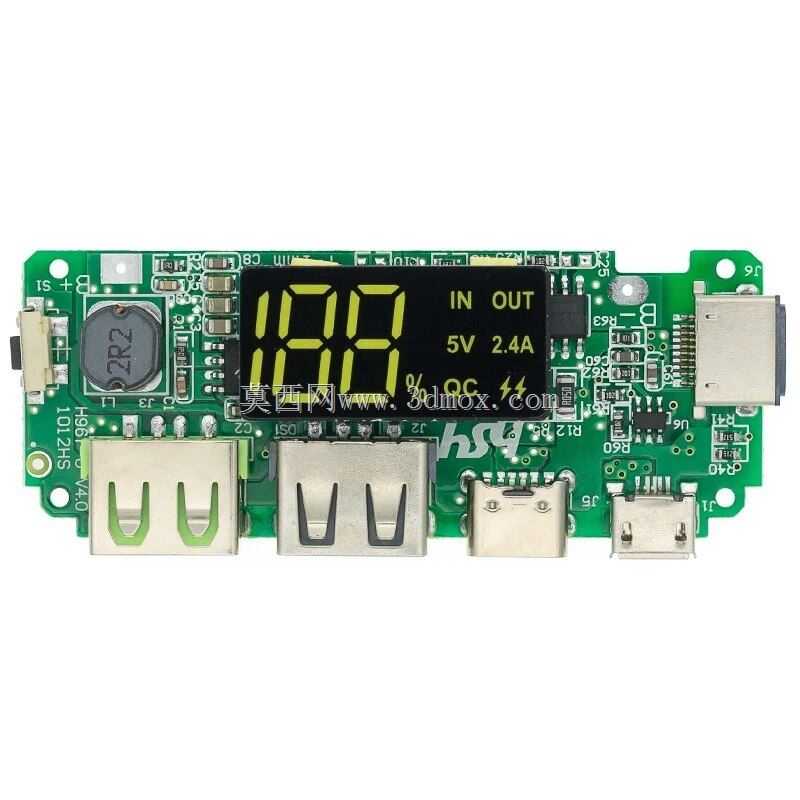

　　实际功能层面，这款结构预留了完整的电芯串并联镍片走线路径，镍片走线槽深度为0.5mm，刚好容纳0.15mm厚的镀镍钢片，装配时镍片不会被上下盖压接破损造成短路风险。Q90模块的安装柱高度为6mm，采用M2自攻螺丝固定，安装柱根部做了R1的加强筋，避免螺丝锁附时安装柱开裂。壳体底部预留了四个0.8mm高的防滑胶垫粘贴位，放置在光滑台面时不会出现滑动移位的问题。

　　设计过程中也充分考虑了量产装配的工艺性，所有壳体筋位的脱模斜度统一设置为1.5度，没有倒扣结构，采用普通两板模即可量产，不需要额外做抽芯结构，能有效降低模具开模成本。壳体壁厚统一设置为1.8mm，既满足1.2米自由跌落的结构强度要求，也不会因为壁厚过厚导致注塑时出现缩痕、翘曲的问题。电芯与壳体内壁之间预留了0.2mm的缓冲泡棉粘贴空间，组装时可以在该位置粘贴EVA泡棉，进一步缓冲跌落时的电芯冲击力，避免电芯受挤压变形。

　　从实际选型适配的角度，这款结构的内部空间刚好兼容常规带保护板的18650动力电芯，不需要额外修改筋位即可适配市面上绝大多数同规格电芯，Q90模块的安装位置也预留了模块外围元件的避让空间，不会出现元件与壳体干涉的问题。对于需要做便携供电配套的结构工程师来说，这款结构可以直接调整外观细节后快速落地，不需要从零开始排布电芯、校核安装边界，能大幅缩短项目的研发周期，也能规避很多圆柱电芯便携电源设计中常见的结构干涉、强度不足、装配困难等问题。
