便携式晶体管参数检测装置结构设计

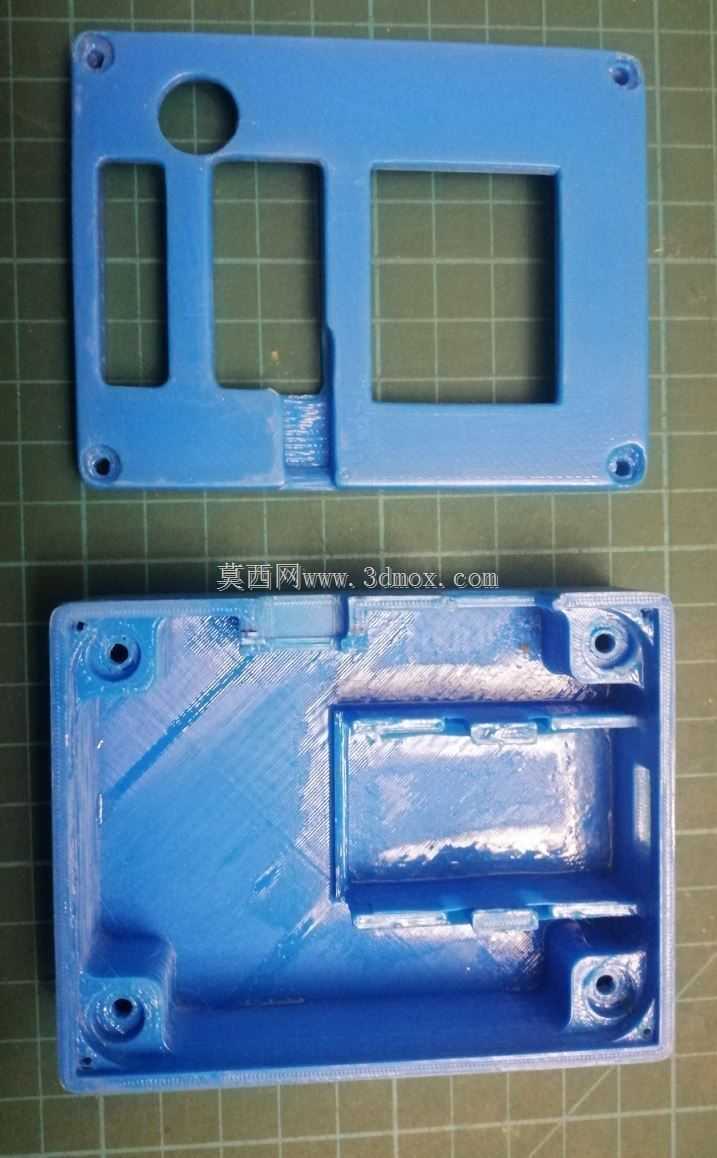

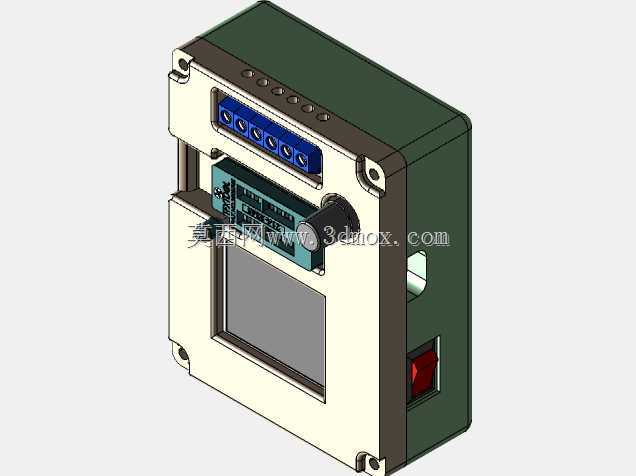

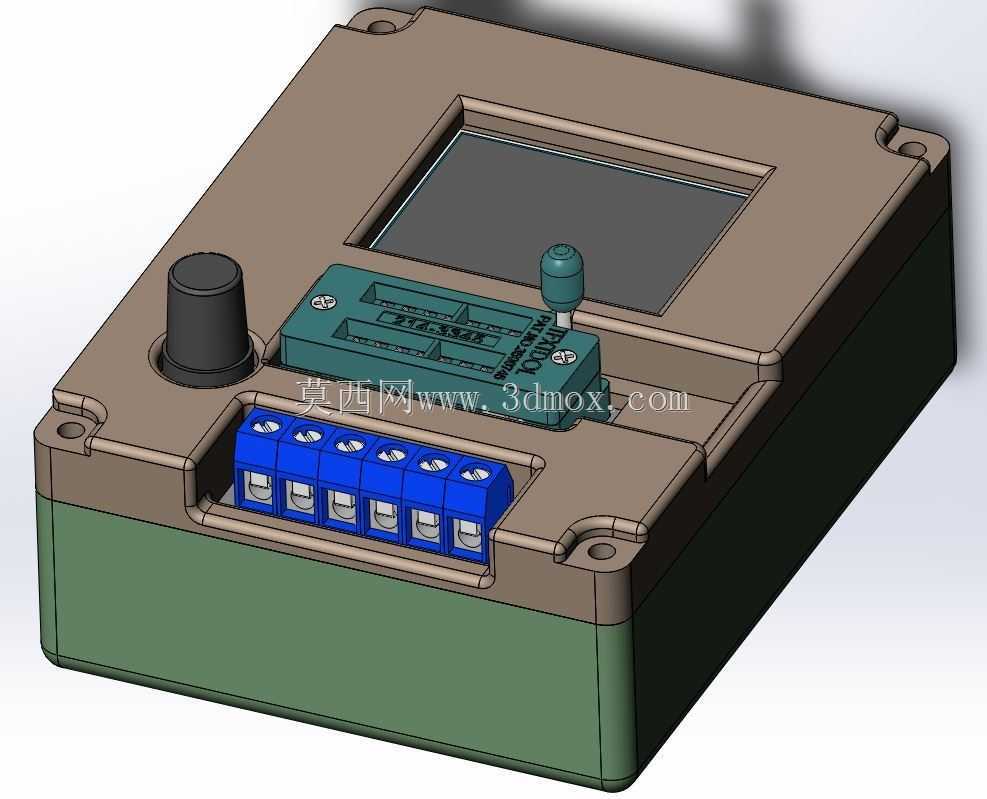

　　这款晶体管检测装置的结构设计，完全围绕电子元器件现场检测的实际作业场景展开，日常电子维修、元器件来料筛选、学生电子实验、小批量电路调试场景中，作业人员往往需要快速判定三极管、场效应管、二极管、电阻电容等分立元件的参数与引脚定义，不需要搭建复杂的测试电路，也不用反复查阅元件手册，手持该设备就能完成大部分常规检测工作。从结构布局来看，设备采用上下扣合的分体式外壳设计，主体外壳采用深墨绿色硬质绝缘材质，正面搭配米白色操作面板，两种材质的拼接处做了嵌入式止口设计，既可以提升外壳拼接的结构强度，避免日常使用中摔碰导致的壳身开裂，也能起到一定的防尘防泼溅作用，适配车间、维修台、户外临时检修等复杂使用环境。

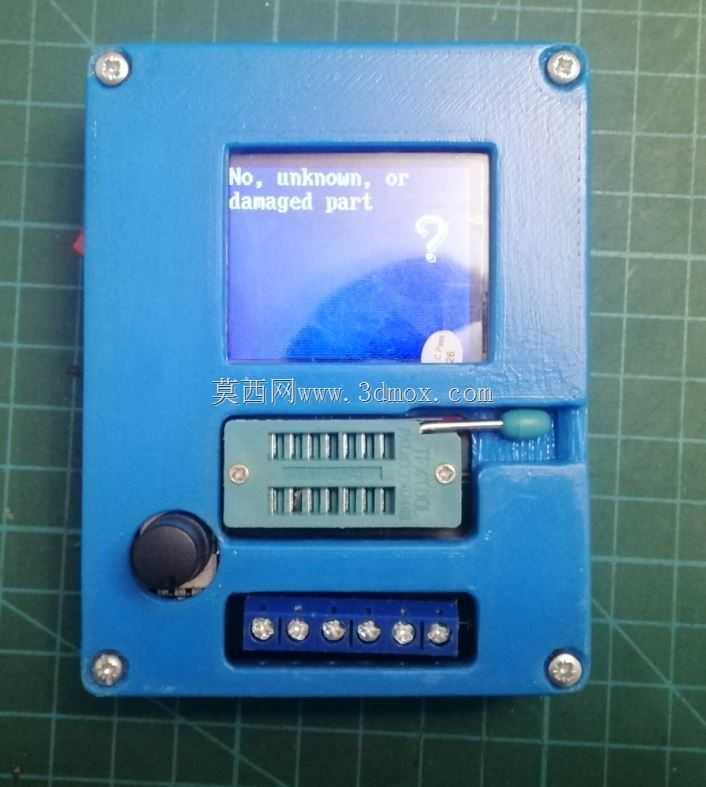

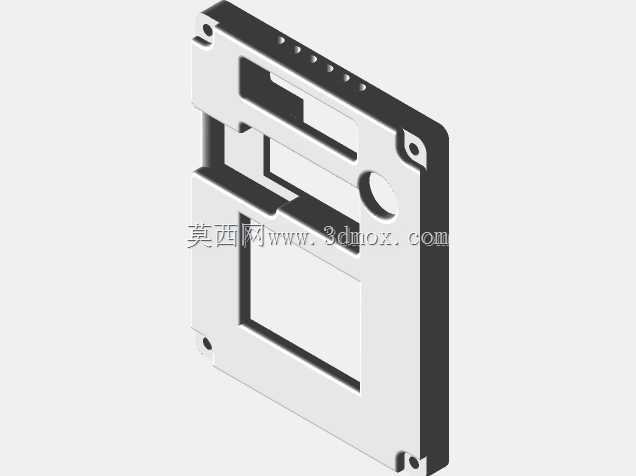

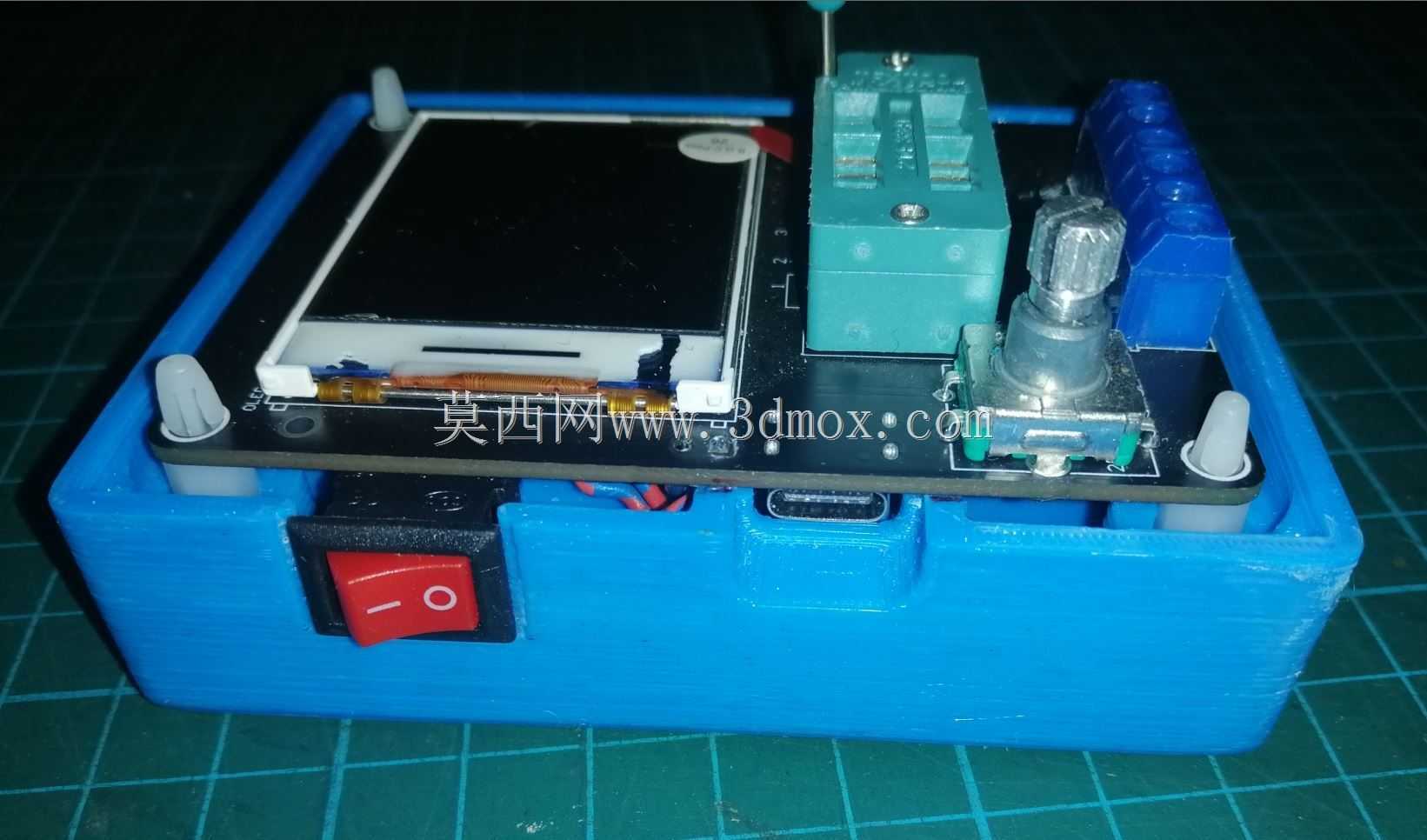

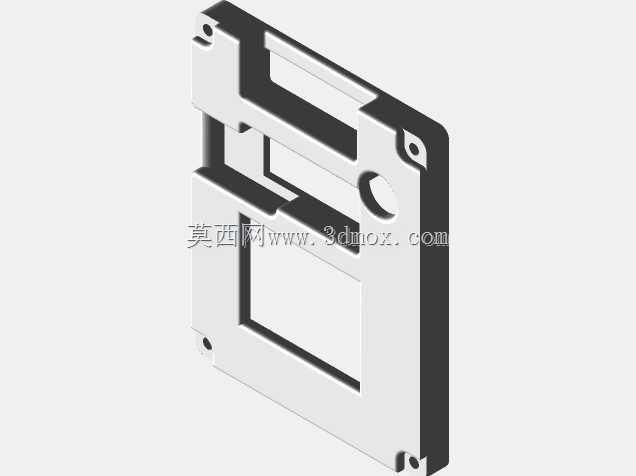

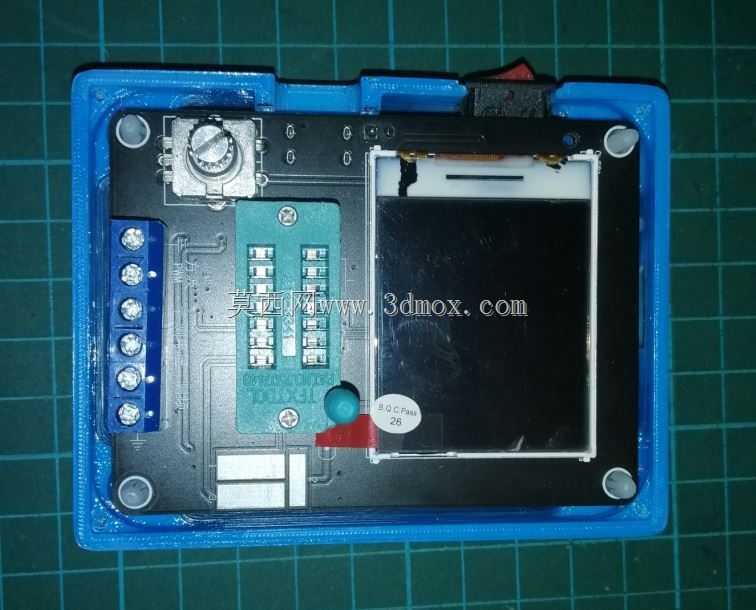

　　正面区域的功能分区完全贴合单手操作的人机逻辑：上方预留的多组接线端子采用蓝色绝缘基座，端子间距按照常规杜邦线、测试夹的接线宽度做了适配，接线时不需要额外调整线序就能快速插接，端子旁预留的小圆孔是状态指示灯的透光位，测试过程中可以通过灯光快速反馈检测状态，不用紧盯屏幕读取信息。中部区域集成了功能调节旋钮与显示屏安装位，旋钮采用滚花防滑设计，戴薄劳保手套操作时也能精准旋转调节，不会出现打滑错位的问题；显示屏采用嵌入式安装，屏幕四周做了凸边防护，设备意外正面跌落时，凸边会先接触接触面，避免屏幕直接受力碎裂。侧面预留的拨动开关是设备电源总控，开关位置做了内凹处理，放在工具包中携带时不会被其他工具挤压误触发，减少不必要的电量损耗。

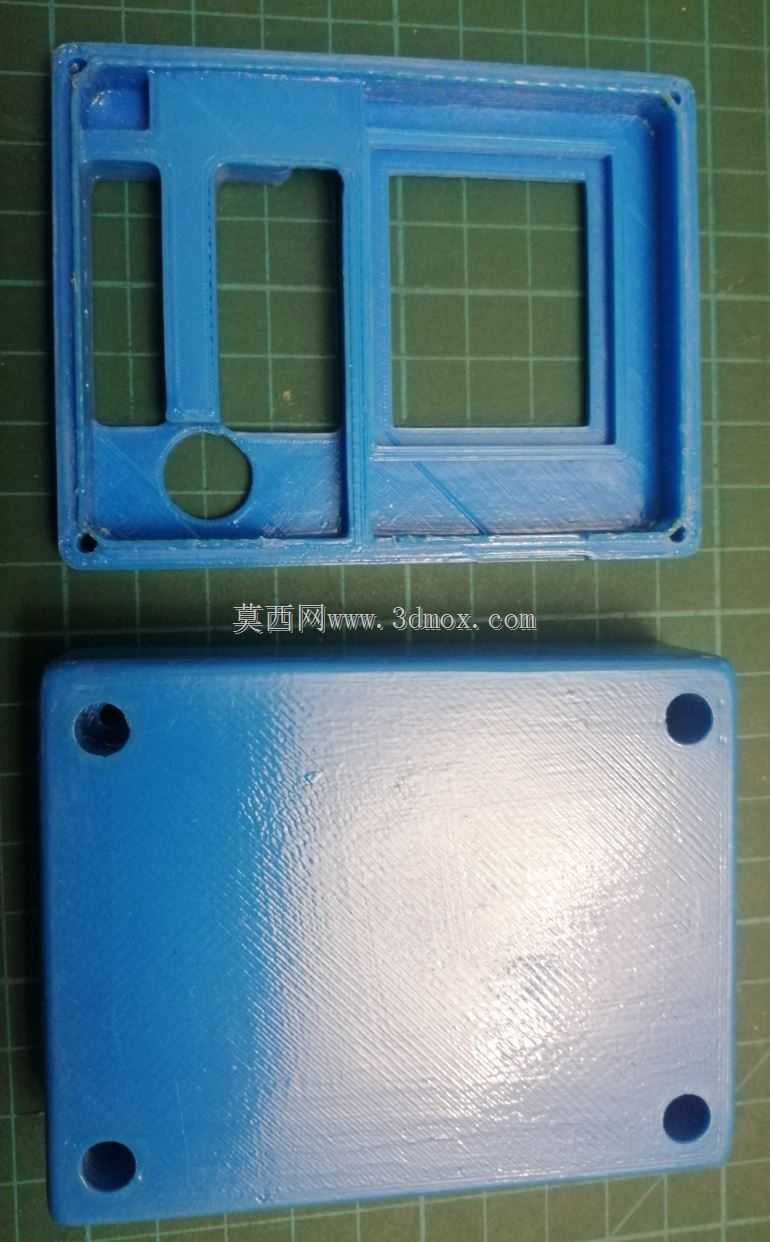

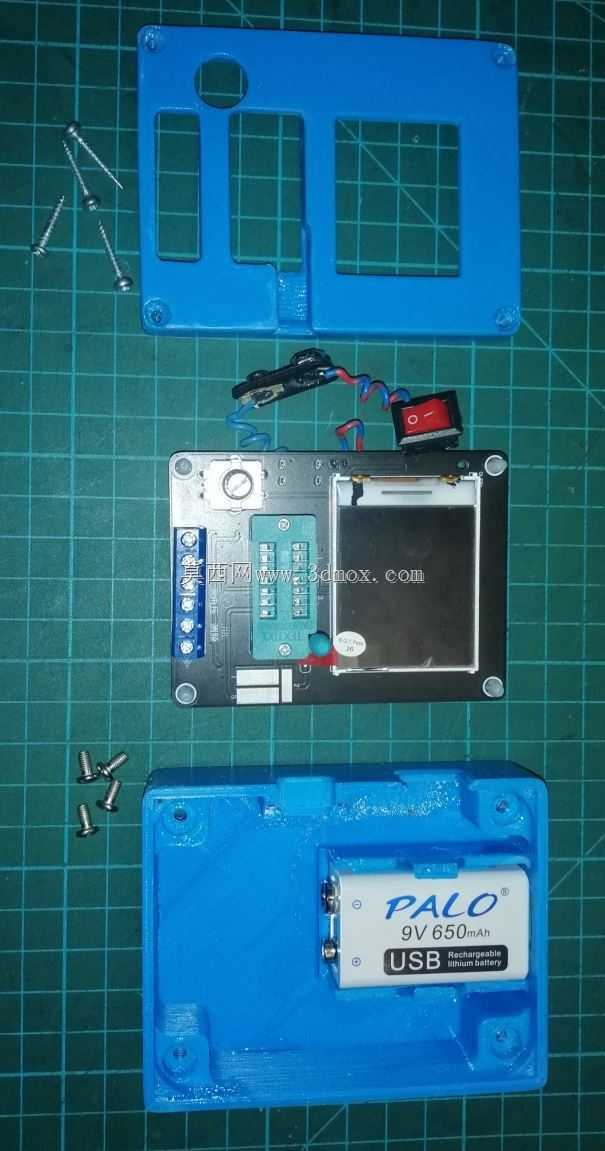

　　设备的安装边界充分考虑了便携使用需求，整体轮廓做了圆角过渡，没有尖锐的棱角，放在工作服口袋或者工具包夹层时不会勾刮布料，外壳四角预留的固定孔位既可以用来紧固上下壳身，也能搭配挂绳使用，高空作业或者移动检修时可以将设备挂在胸前，随时取用。内部结构的排布上，将高压检测模块与显示驱动模块做了物理分隔，避免模块之间的电磁干扰影响检测精度，电池仓设置在壳身背部，更换电池时不需要拆解整个正面面板，只需要打开背部的电池盖就能完成更换，日常维护十分便捷。接线端子的下方预留了扩展模块的安装位，可以根据实际检测需求加装不同的转接板，拓展电容ESR检测、电感量测量等附加功能，不需要重新开模制作外壳，提升了结构的通用性。

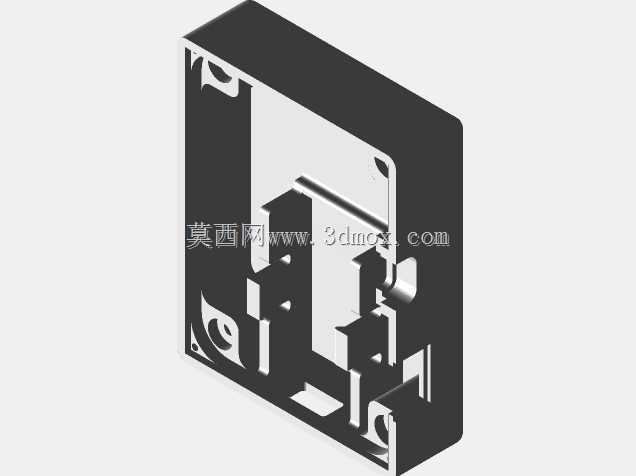

　　从结构强度设计来看，壳身的壁厚按照手持设备的常规抗摔要求做了优化，在旋钮、开关、接线端子这些受力集中的位置，都做了局部加厚的筋位支撑，频繁插拔测试线、旋转旋钮的时候不会出现壳身开裂或者固定柱断裂的问题。正面面板与壳身的固定采用隐藏式螺丝设计，螺丝孔位在设备背部，正面没有裸露的螺丝头，既提升了外观的整体性，也避免日常使用中螺丝被磕碰松动。设备的整体重量控制在单手握持舒适的区间，长时间手持检测也不会产生明显的负重感，操作面板的按键与旋钮位置都落在大拇指的自然活动范围内，单手握持时就能完成全部操作，不需要另一只手辅助固定，适合在狭窄的设备机柜内、高空走线架上等操作空间受限的场景使用。
