带MOSFET电路的温湿度传感器外壳结构

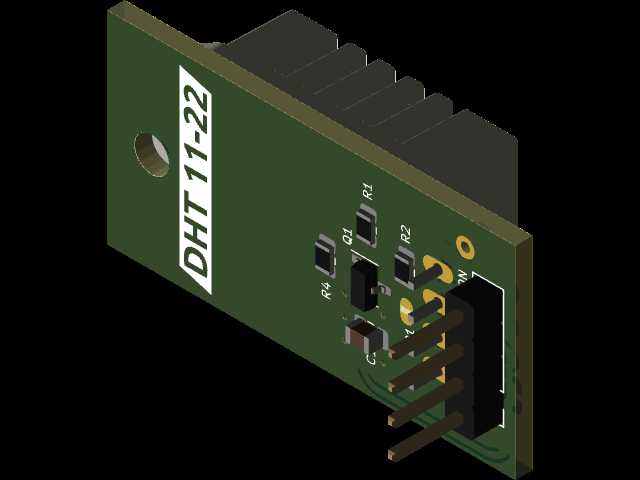

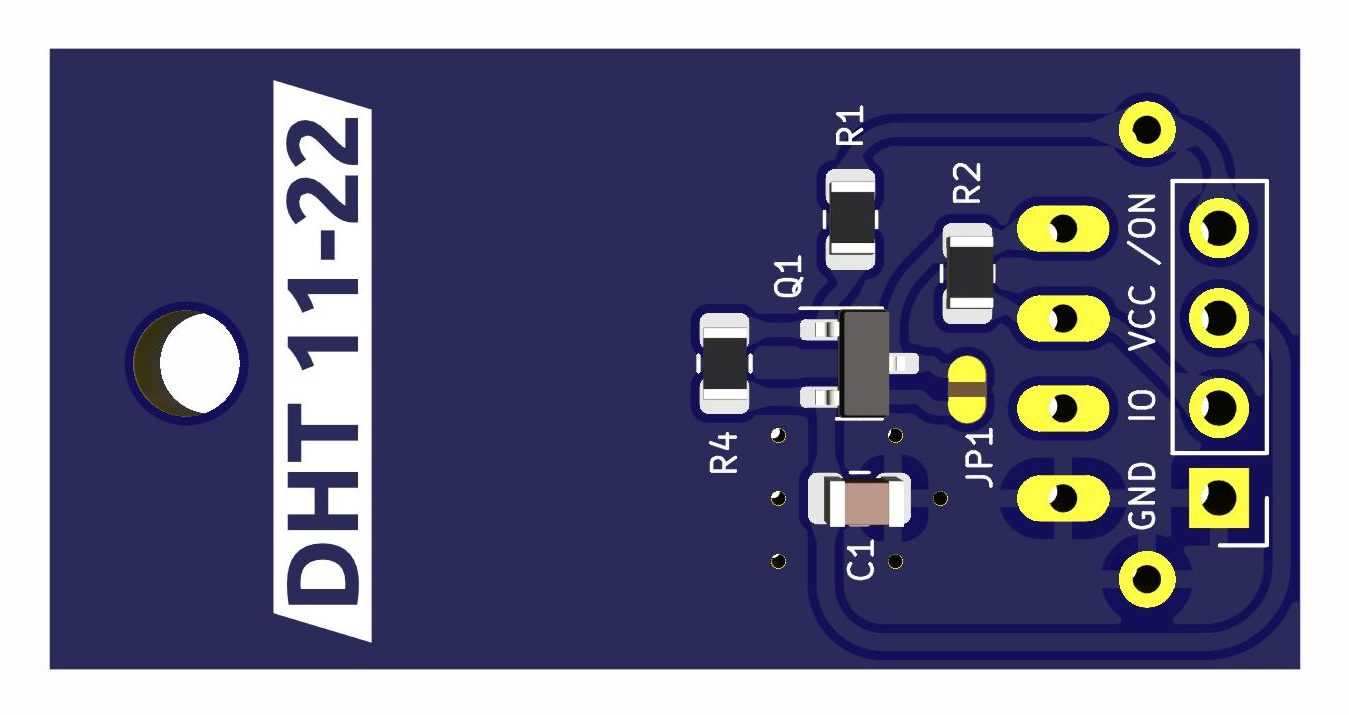

　　在环境监测类小型传感设备的结构设计工作中，传感器外壳与内置电路板的适配性直接决定了量产阶段的装配效率与现场使用的防护可靠性，这款适配温湿度传感电路的外壳结构，正是针对板载上拉电阻与MOSFET开关电路的DHT系列传感模块开发的配套结构件。从实际应用场景来看，这类结构件主要面向室内温湿度采集节点、小型工控环境监测终端、智能家居传感模组等场景，这类场景下的传感模块往往需要直接外露在待测环境中，既要保证传感探头与空气的充分接触，又要为板载的功率开关器件、信号调理电路提供基础的物理防护，避免装配、运维过程中元器件受磕碰损坏，同时还要兼顾PCB板的快速定位与固定，减少生产环节的锁附工序。

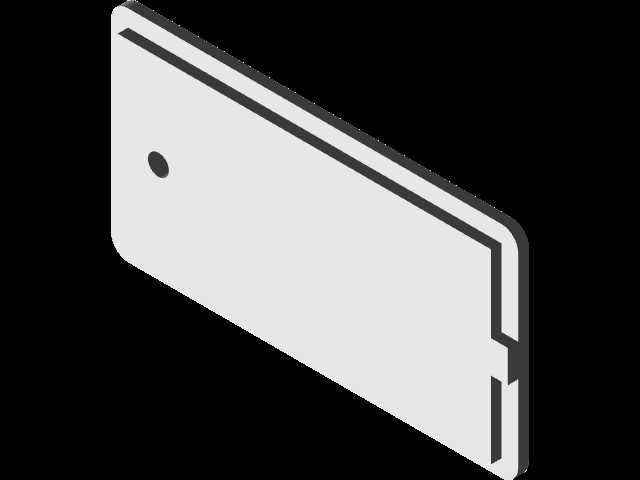

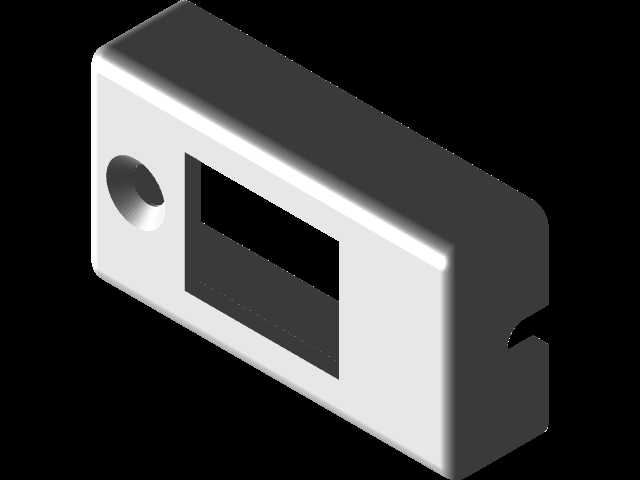

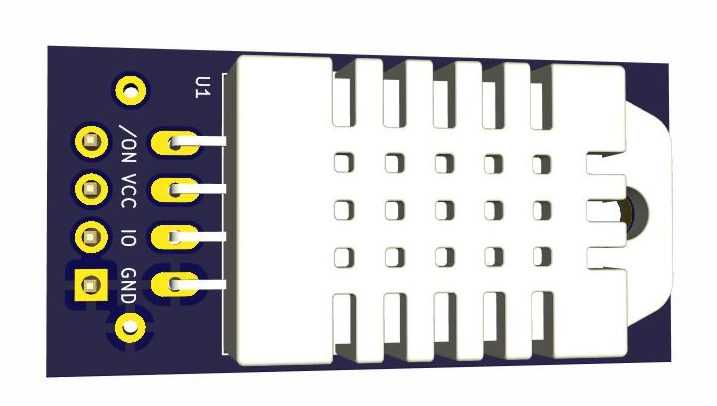

　　从设计思路层面拆解，这款外壳没有采用通用传感外壳的对称式结构，而是针对板载电路的元器件布局做了专属的空间避让：外壳一侧预留的圆形开孔，是为板载状态指示灯或者校准按键预留的操作/透光通道，正面的矩形开窗则完全对应温湿度传感芯片的感应区域位置，避免外壳实体遮挡空气流通路径，保证温湿度检测的响应速度与测量精度。外壳内部的限位筋位完全匹配PCB板的外形轮廓，PCB装入后不需要额外打胶或者锁附螺丝，依靠上下壳的卡扣结构即可完成固定，这种设计在小批量量产阶段能大幅降低装配工时，同时也方便后期运维时的拆解检修。外壳侧面的缺口结构是为走线预留的出线位，适配常规的PH2.0端子接线或者FPC软排线出线，不会出现线材被外壳压接导致的接触不良问题。

　　从安装边界与尺寸适配来看，这款外壳的整体外形采用圆角矩形设计，边角做了R2以上的圆角处理，避免安装过程中锐边划伤操作人员，同时也减少外壳受外力冲击时的应力集中点。外壳的壁厚控制在1.5mm，兼顾结构强度与注塑成型的工艺可行性，不会出现注塑缩痕或者翘曲变形问题。内部的PCB安装槽深度与板载元器件的最高高度完全匹配，MOSFET这类高度稍高的功率器件位置做了局部的沉台加深处理，避免元器件顶到外壳内壁导致的PCB装配不到位。安装孔位的设计兼容两种安装方式：既可以通过侧面的挂孔实现壁挂式安装，适配墙面、设备柜体侧壁的固定场景，也可以通过底部的定位柱实现PCB板载直装，直接集成到其他终端设备的内部腔体中，不需要额外设计转接固定件。

　　在功能特性的细节处理上，外壳的感应区域开窗边缘做了0.3mm的凸边设计，当传感模块在多尘环境下使用时，可以减少大颗粒灰尘直接堆积在传感芯片表面的概率，同时不会阻碍空气的正常流通。外壳的合模面做了0.2mm的止口设计，上下壳装配后可以实现基础的防尘效果，满足IP40以上的防护等级要求，完全适配常规室内工控与民用场景的使用需求。针对板载MOSFET开关电路的散热需求，外壳对应MOSFET安装位置的外壁做了细微的散热格栅结构，在不破坏外壳整体防护性的前提下，提升功率器件的散热效率，避免长时间工作时器件过热导致的测量漂移。整个结构的设计没有冗余的装饰特征，所有的外形特征都服务于装配、防护、传感性能的实际需求，没有为了外观效果牺牲结构合理性，对于同类型小型传感模块的外壳设计具备很强的参考价值，结构工程师在做同类产品设计时，可以直接参考其元器件避让、安装位兼容、防护与传感性能平衡的设计逻辑，减少重复试错的时间成本。
