桌边夹持式饮品容器固定支架结构

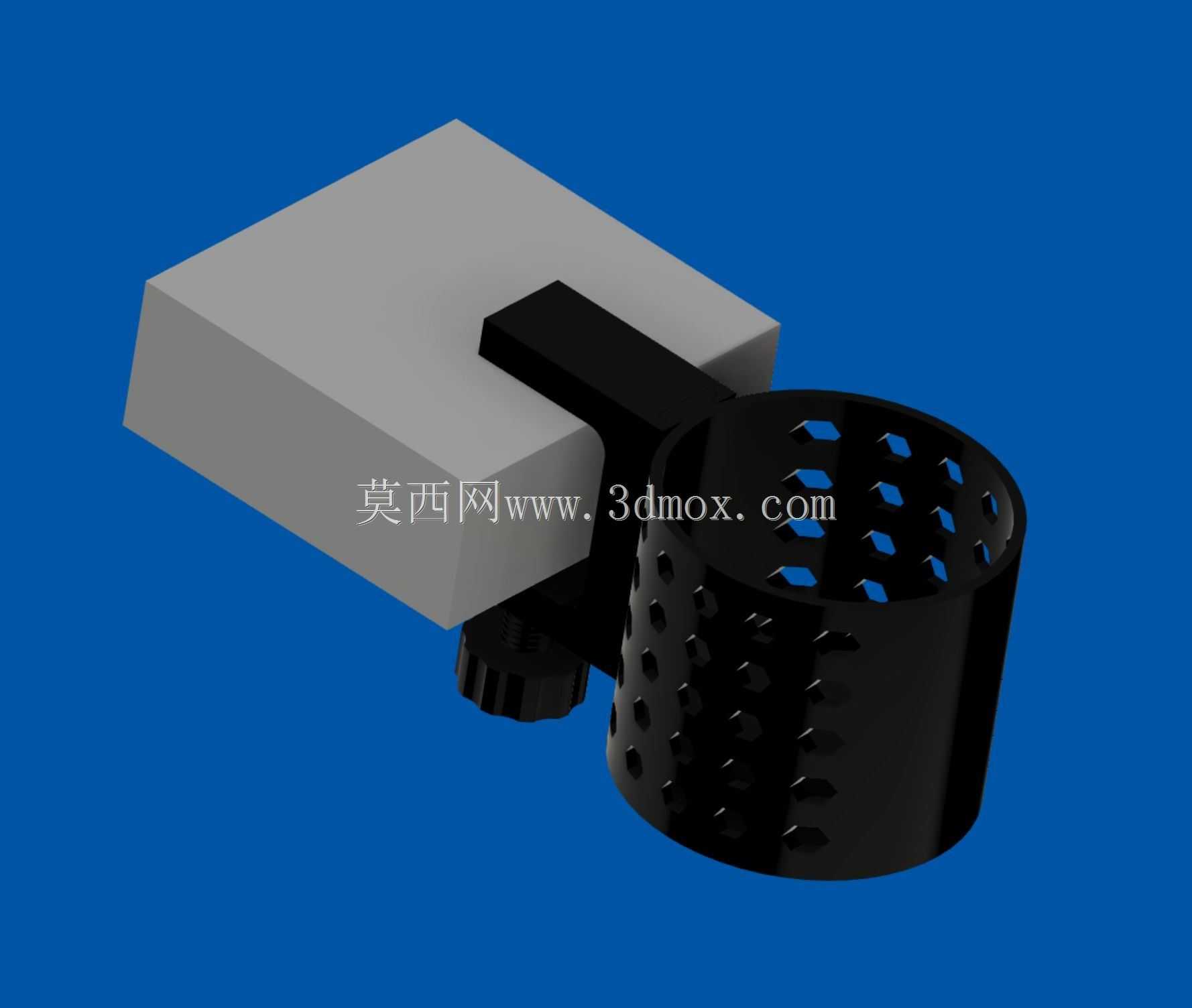

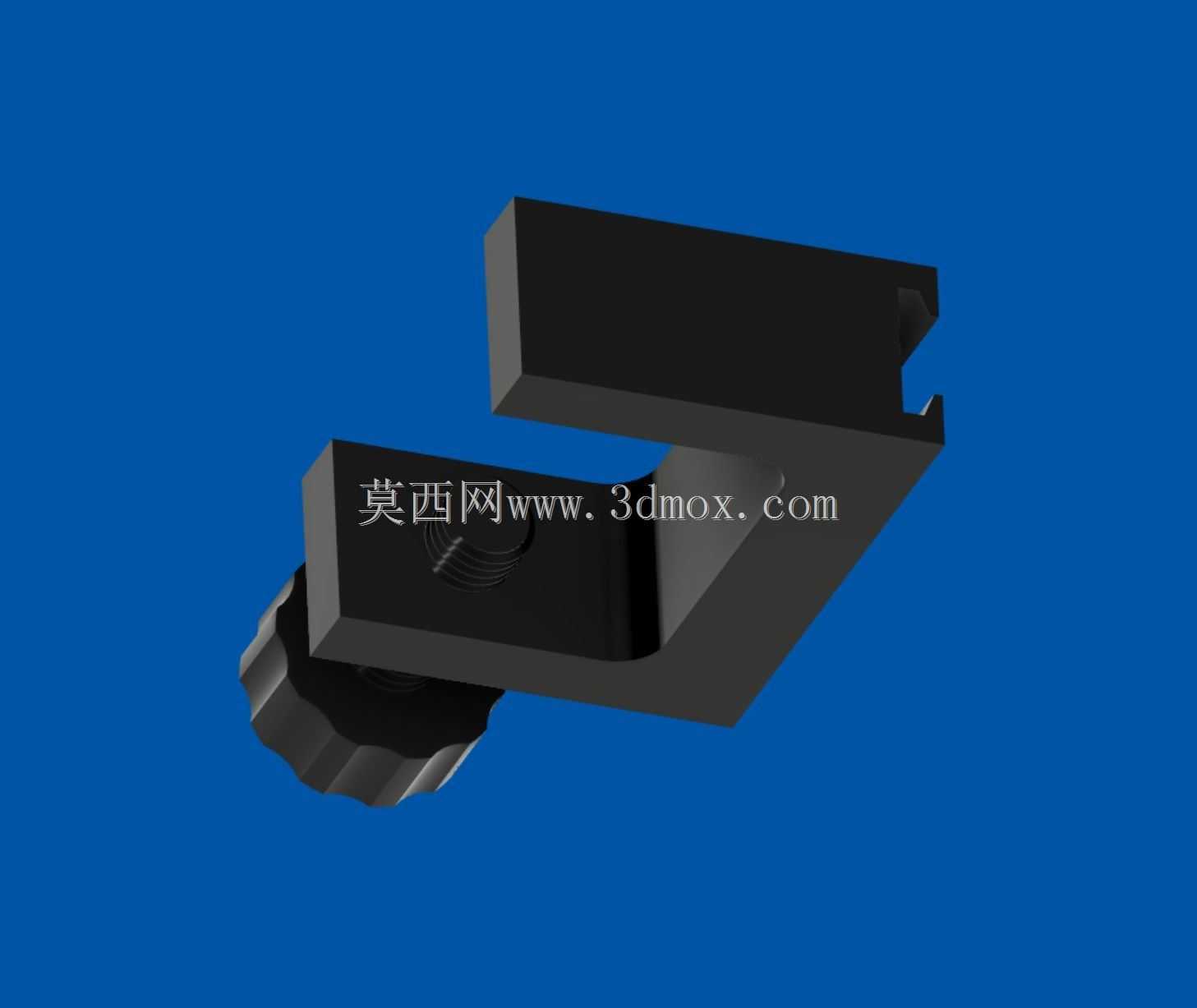

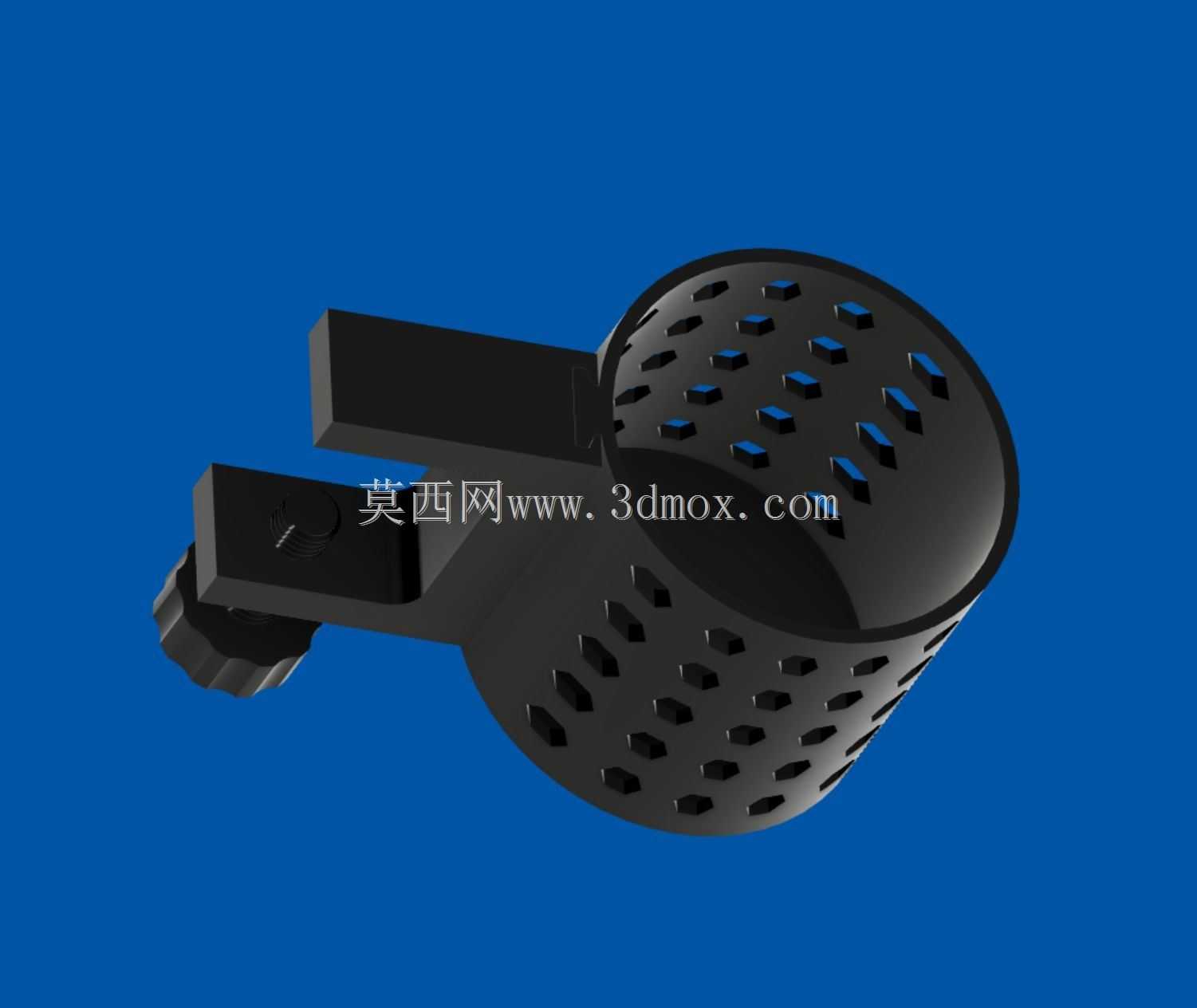

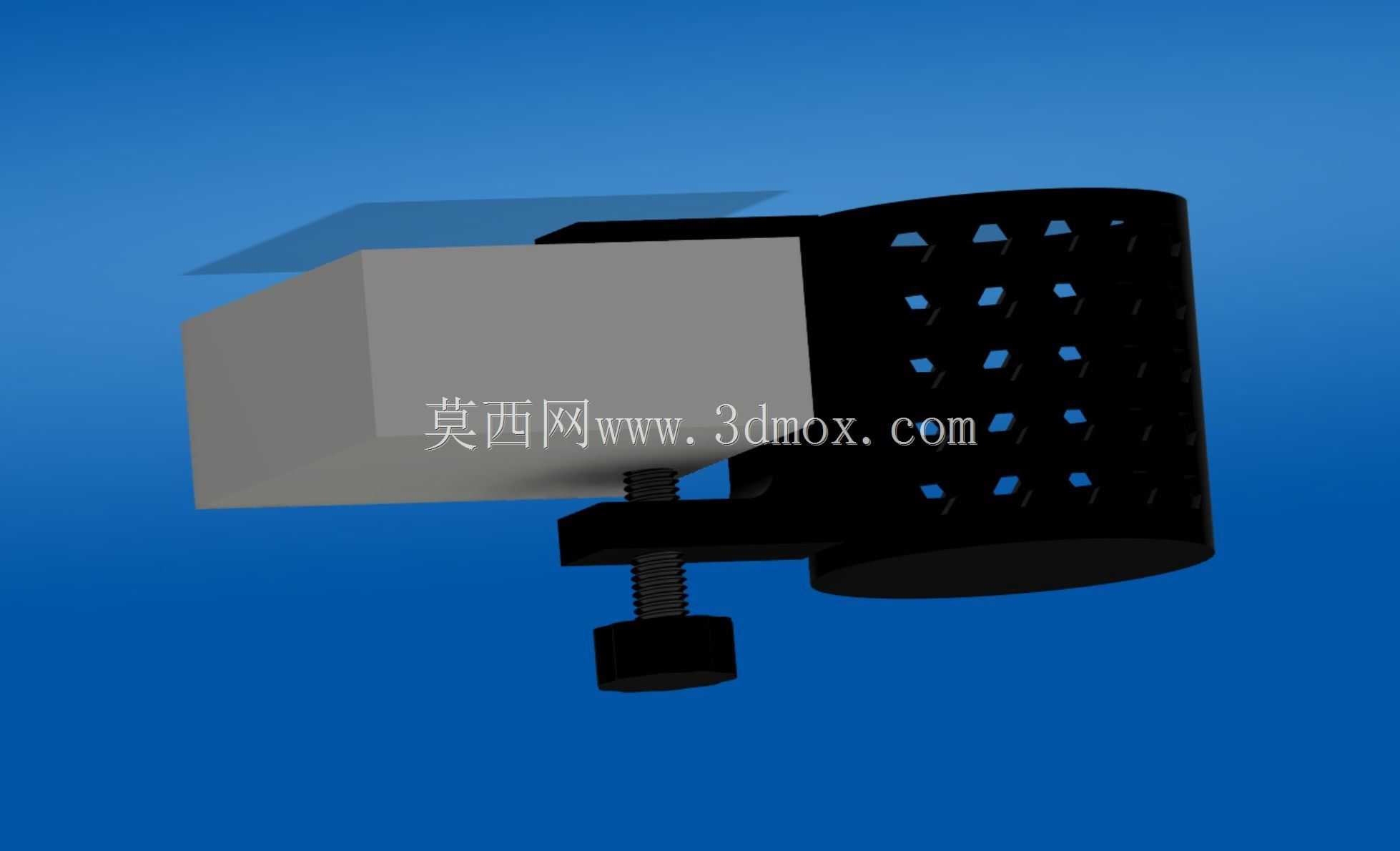

　　日常办公、手工操作台、小型实验工位场景中，桌面可用面积往往十分紧张，随手放置的大容量饮用水瓶、饮料容器容易被碰倒，造成文件浸湿、电子设备短路、物料污染等问题，这类桌边夹持固定支架正是为解决该类痛点设计，无需在桌面打孔，也不占用桌面核心操作区域，通过侧边夹持的方式将容器固定在桌面边缘位置，释放桌面可用操作空间。该支架采用分体互锁结构设计，分为夹持基座与容器托架两个独立部分，两部分通过滑动互锁结构拼接为整体，无需额外金属紧固件即可完成组装，既降低了加工成型的复杂度，也方便后期根据使用需求调整托架伸出长度。夹持部分采用集成式C形夹结构，夹持端适配厚度最大50mm的桌板边缘，覆盖绝大多数常规办公桌、操作台、实训台的板材厚度范围，

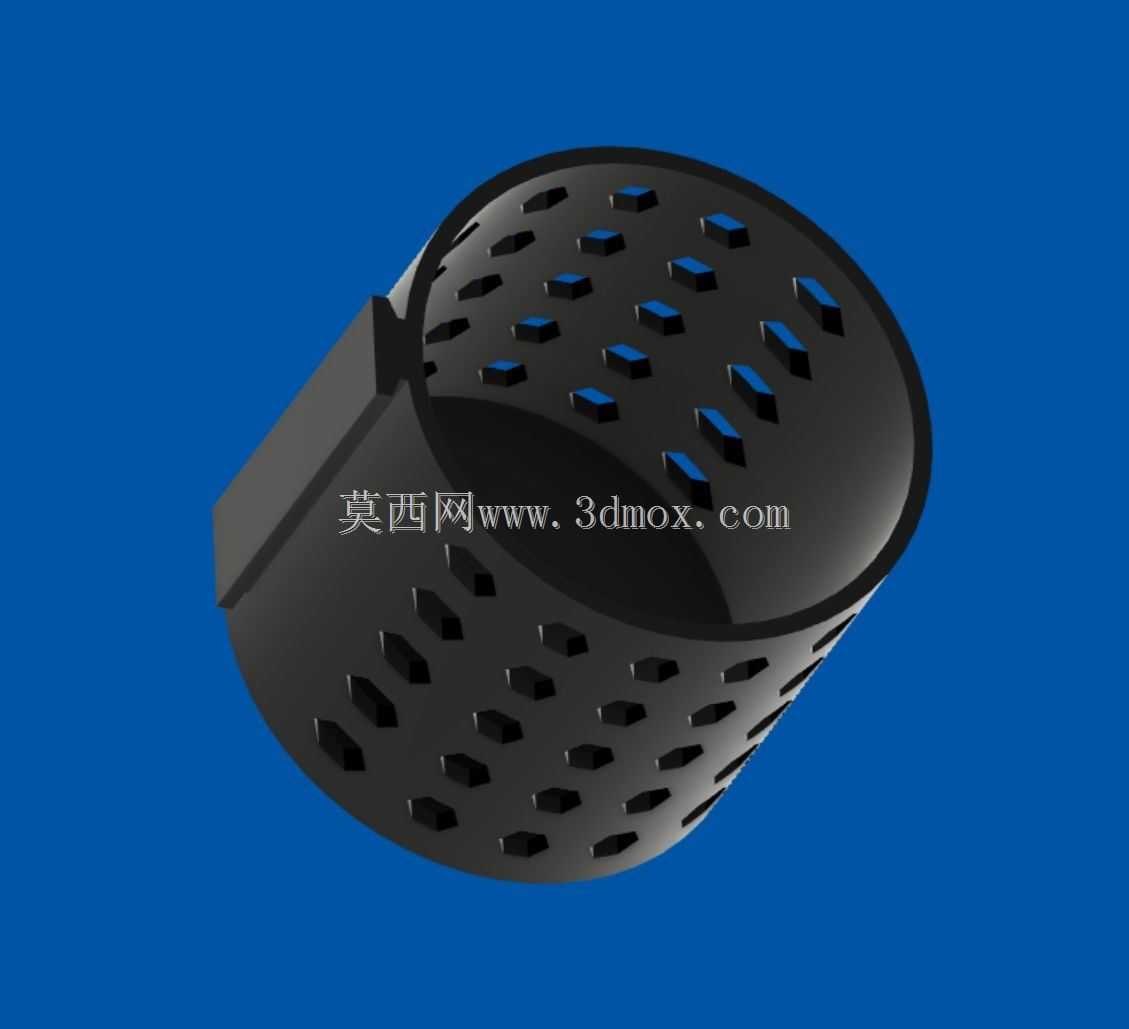

　　夹持螺栓采用M12x1.75mm的通用规格，用户可根据实际桌板厚度选配对应长度的螺栓，无需定制特殊连接件。为提升夹持稳定性，C形夹与桌板下表面接触的位置预留了防滑材料贴附槽，粘贴防滑垫后可大幅提升接触面摩擦力，避免支架受容器重量影响出现下滑、偏转问题；设计时特意弱化了螺栓预紧力的要求，提示使用者无需过度拧紧C形夹，一方面避免薄桌板被过大夹紧力压损变形，另一方面也防止螺纹连接处应力集中出现断裂，因为层积成型的加工方式中，螺纹层间结合强度是结构薄弱点，过大的预紧力容易导致螺纹滑牙、基座开裂。容器托架部分做了两级适配尺寸，上部支撑圈可稳定承托直径80mm的1升装常规饮用水瓶，下部限位环可适配直径75mm的饮料容器，

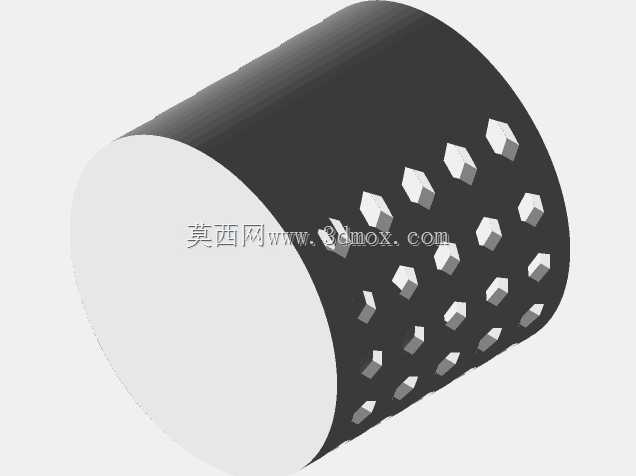

　　覆盖日常使用的绝大多数瓶装饮品尺寸，托架与夹持基座互锁后伸出桌面的长度经过测算，既保证容器放置后不会与桌腿、桌边走线产生干涉，也不会因为伸出过长导致夹持端受力力矩过大，影响夹持稳定性。结构设计阶段充分考虑了增材制造的工艺特性，所有转角位置均做了圆角过渡，避免打印过程中出现应力集中导致的翘曲变形；夹持基座与桌面接触的承压面做了加宽处理，降低单位面积压力，避免在木质、亚克力等软质桌板表面留下压痕。安装时无需额外辅助工具，先将C形夹卡在桌板边缘，穿入夹紧螺栓调整到合适预紧力，确认夹持基座无晃动后，将容器托架沿互锁滑槽推入到位即可完成组装，拆卸时反向操作即可，可快速在不同工位之间转移使用。托架底部做了镂空沥水设计，若容器外壁残留冷凝水，

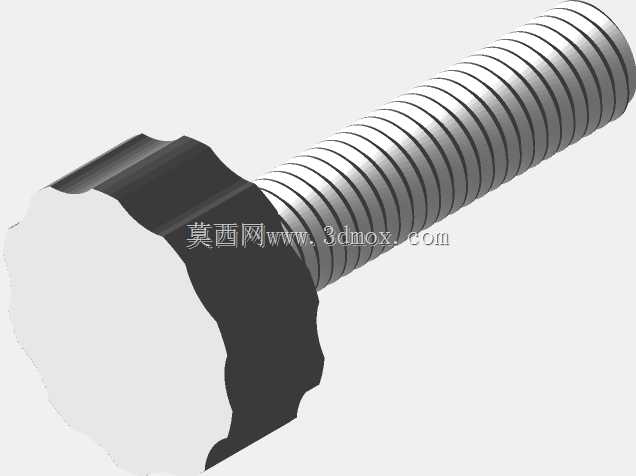

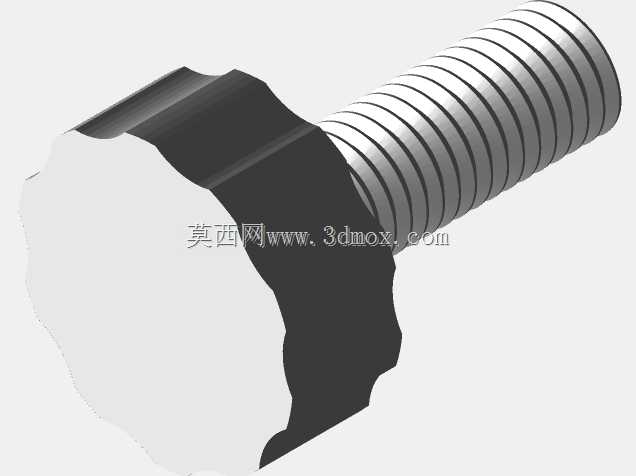

　　可直接从镂空位置滴落，不会在支架表面积留形成水垢；夹持螺栓的头部做了加宽滚花设计，徒手即可完成拧紧操作，无需借助扳手等工具，日常调整位置十分便捷。针对不同厚度的桌板，该结构预留了足够的螺栓行程，薄至15mm的密度板桌、厚至50mm的实木工作台都可稳定夹持，适用场景覆盖家庭书桌、办公室工位、学校实训台、展会临时操作台等多种桌面环境，解决了桌面容器放置占用空间、易倾倒的实际问题。
