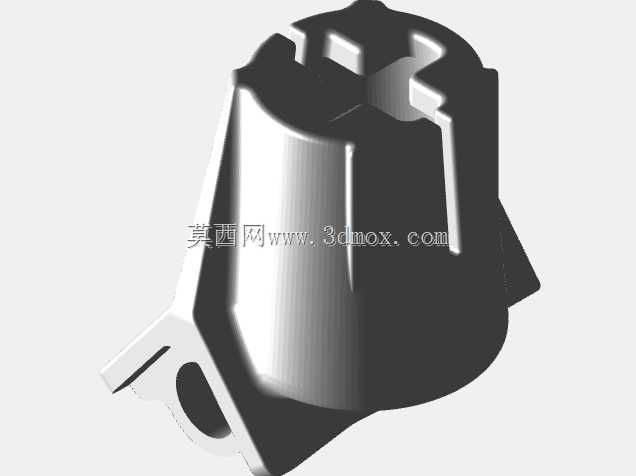

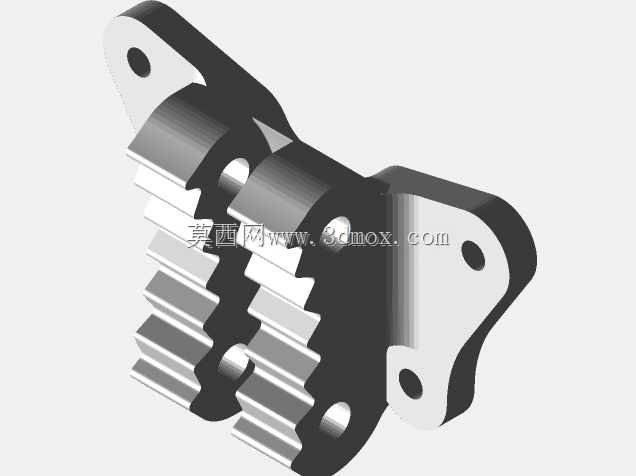

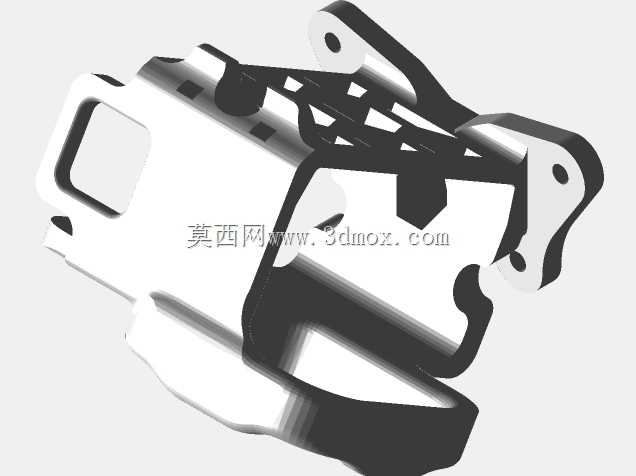

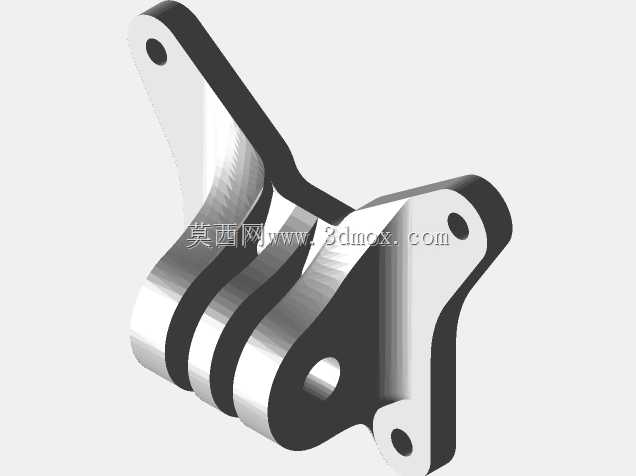

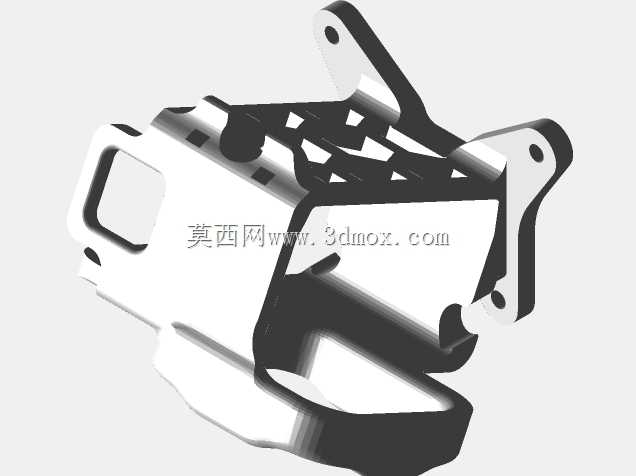

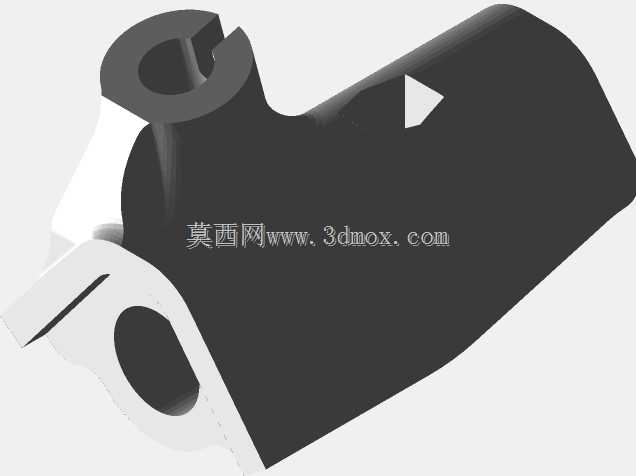

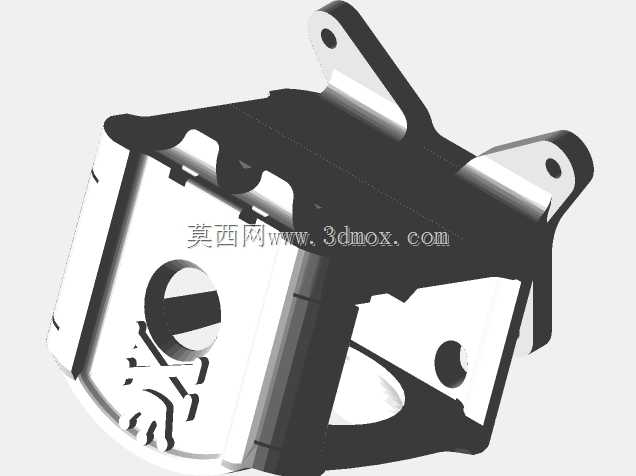

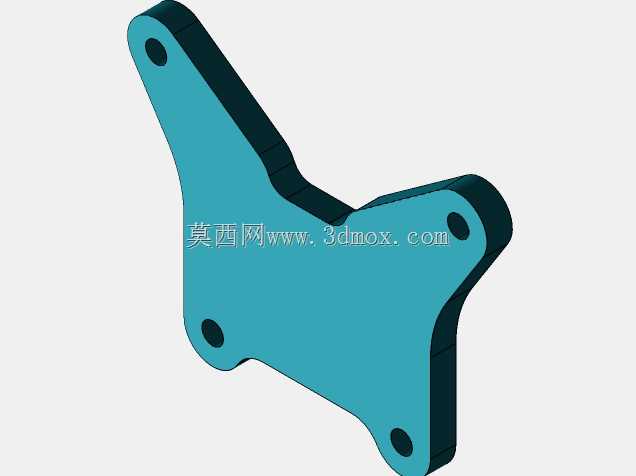

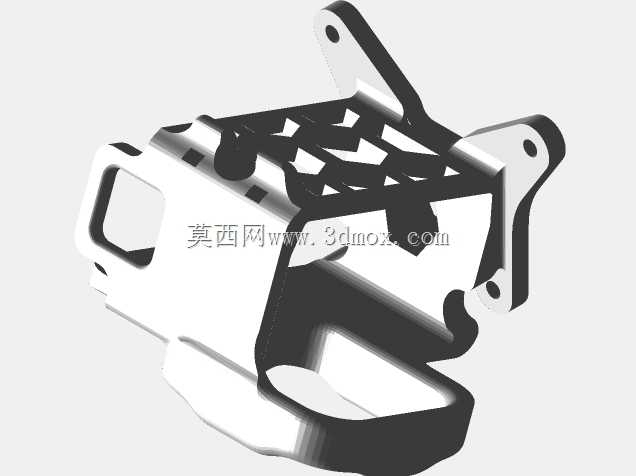

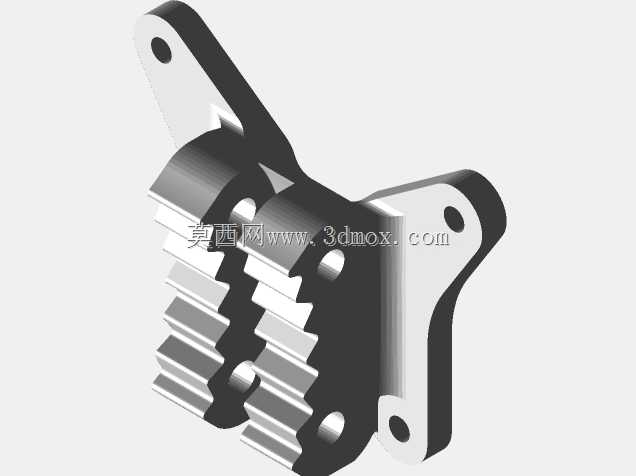

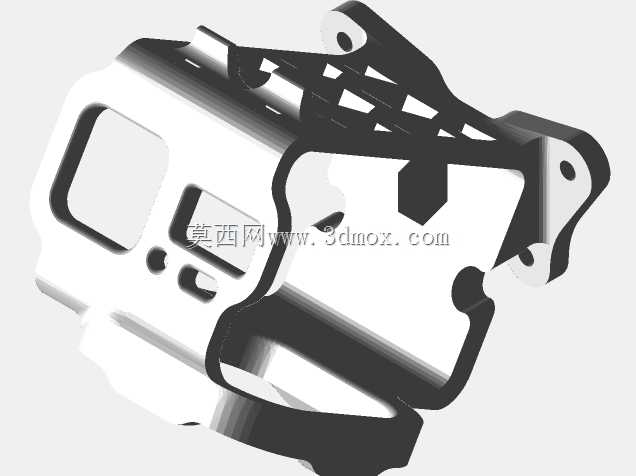

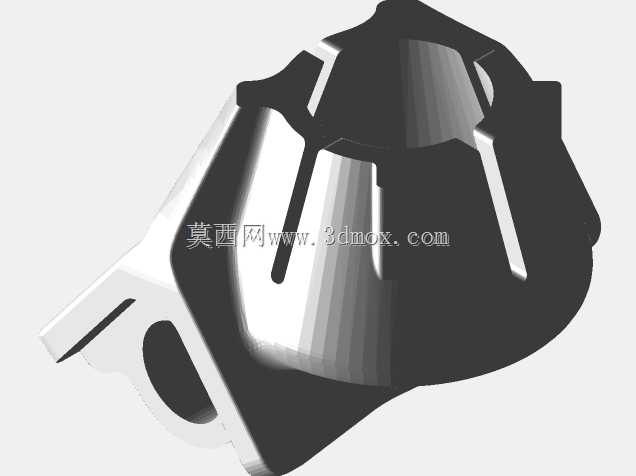

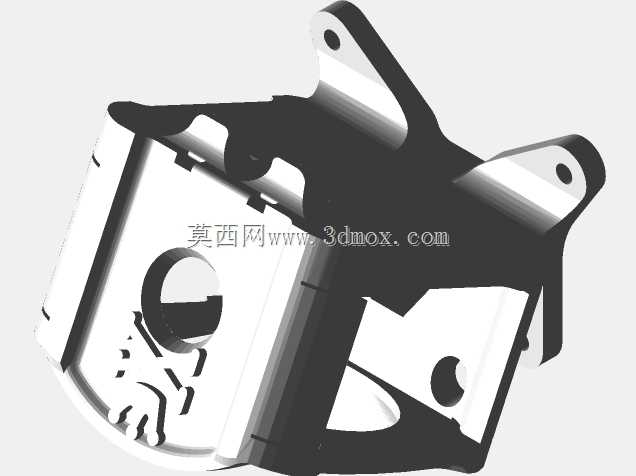

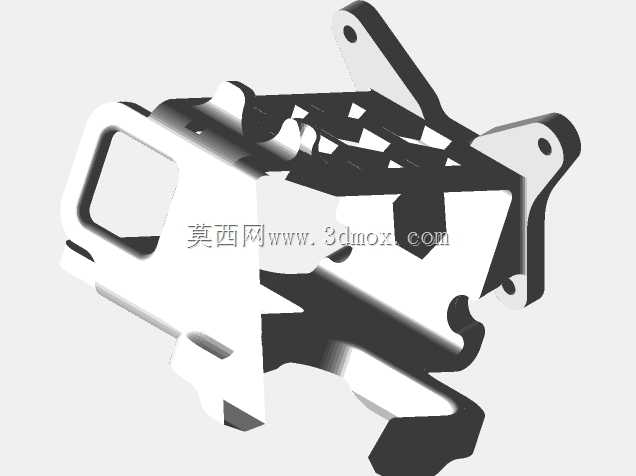

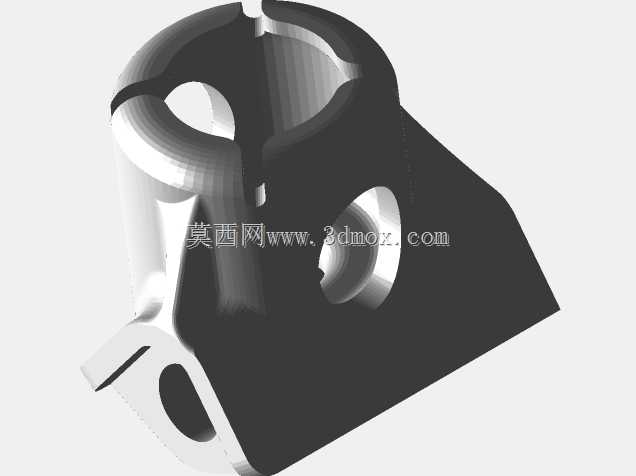

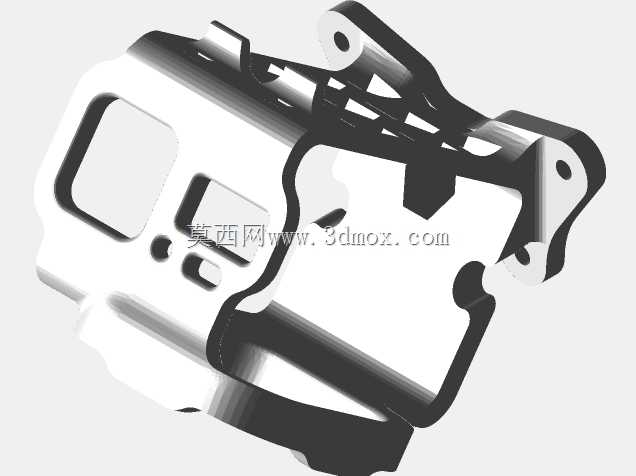

FPV穿越机Punch矮子机架结构设计

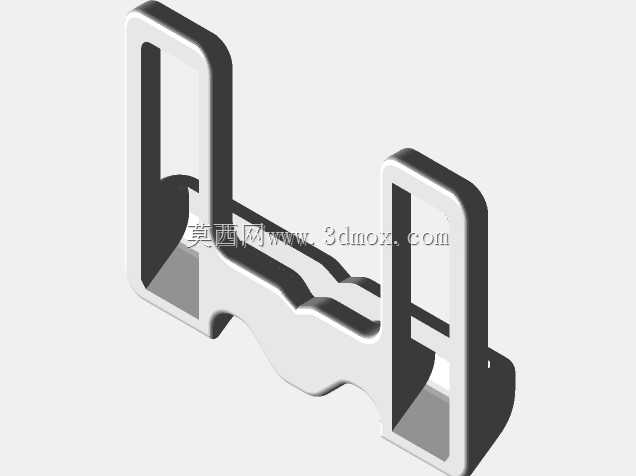

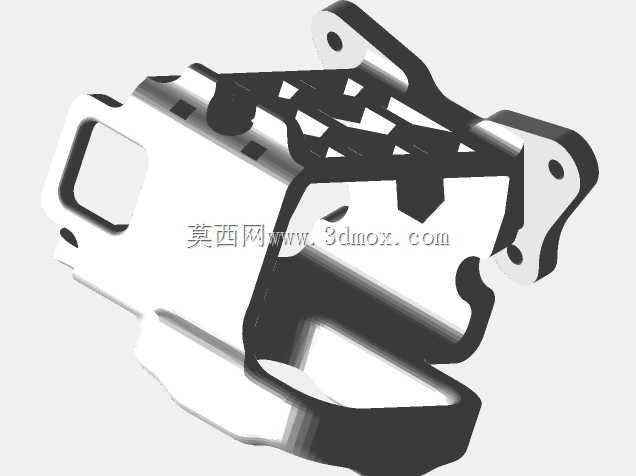

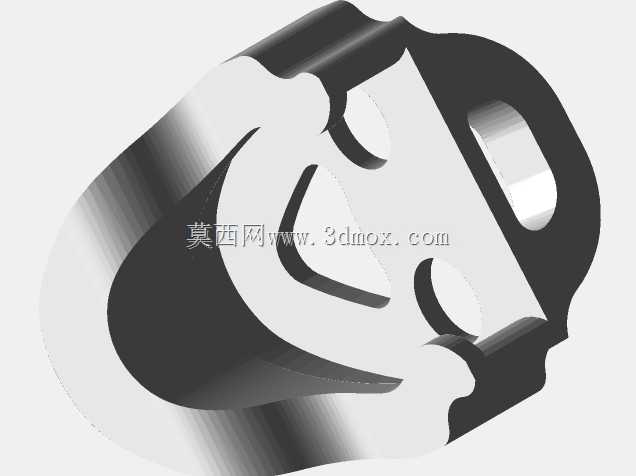

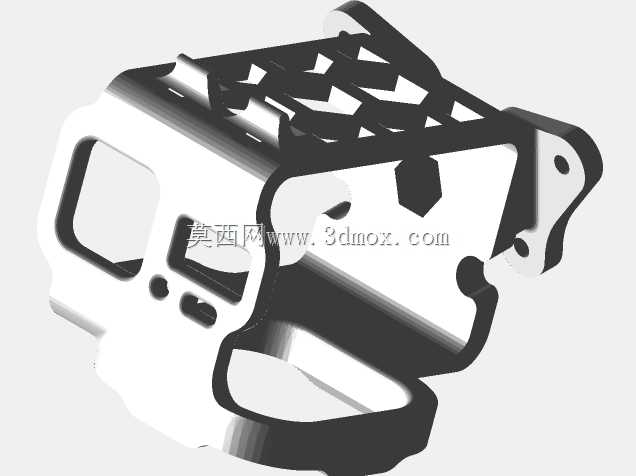

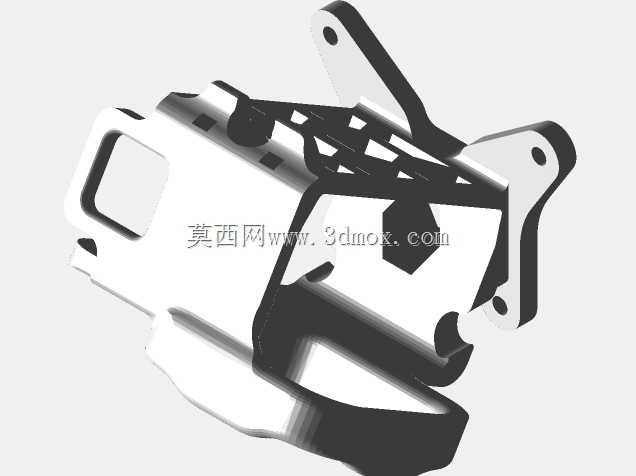

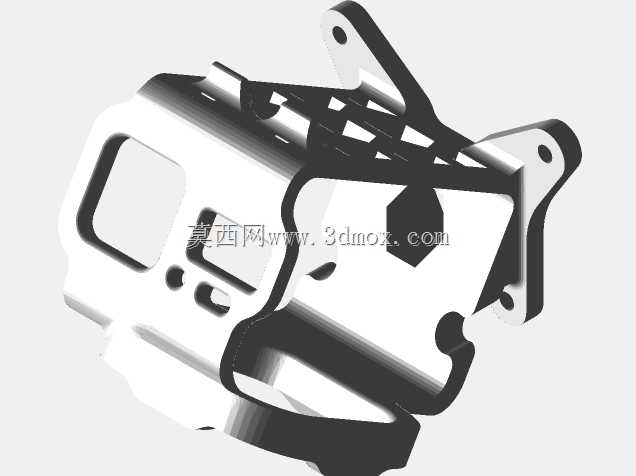

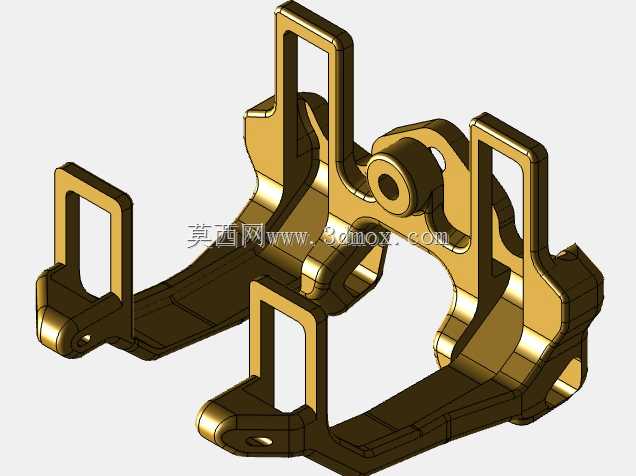

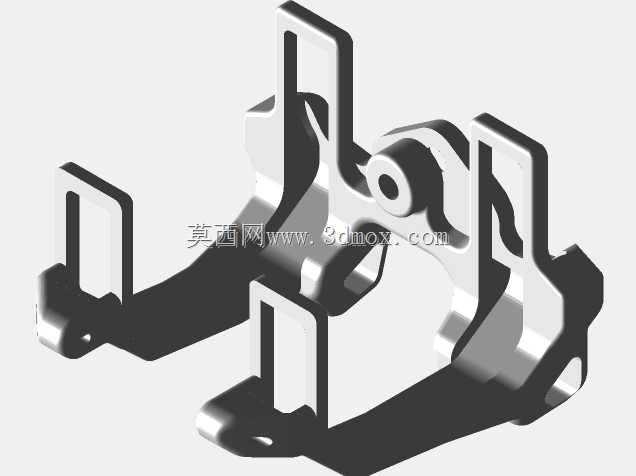

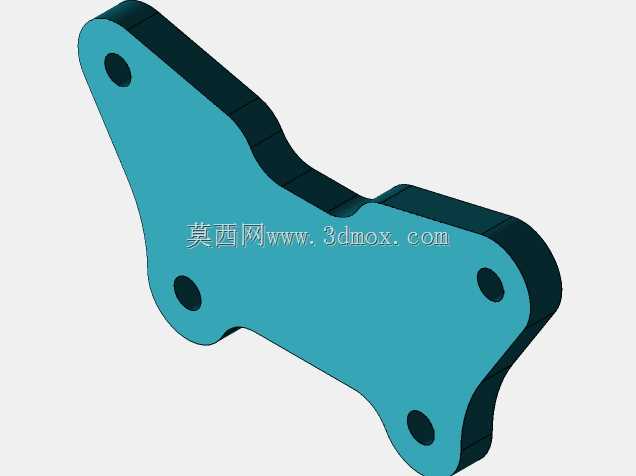

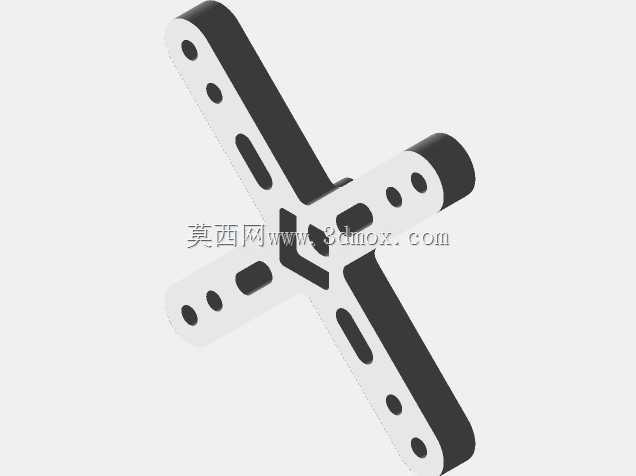

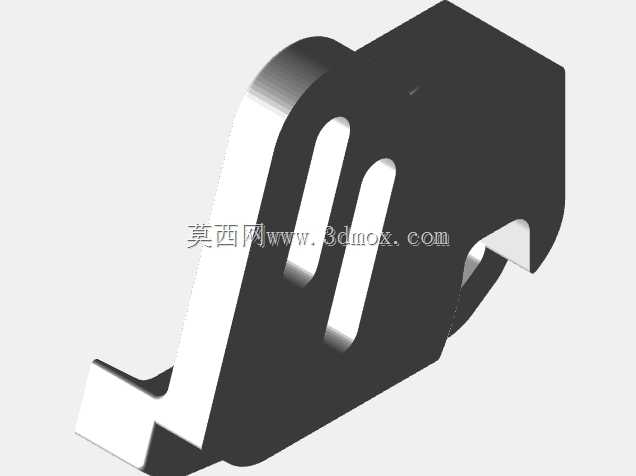

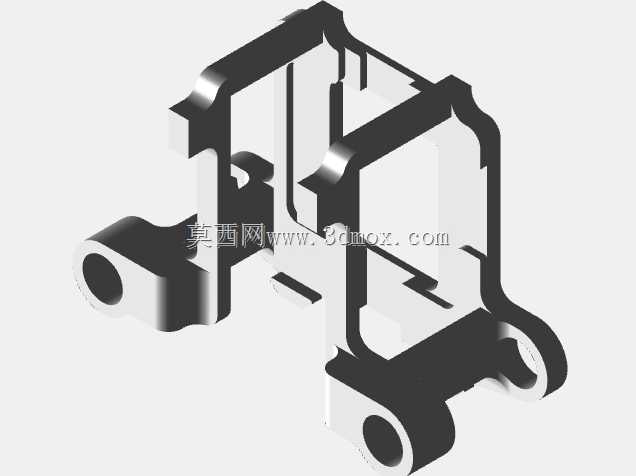

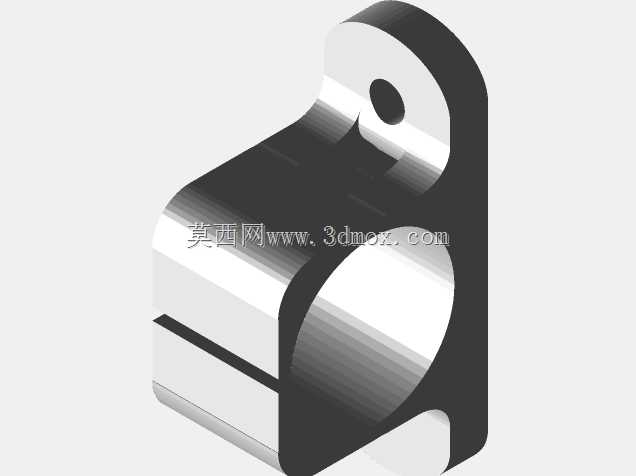

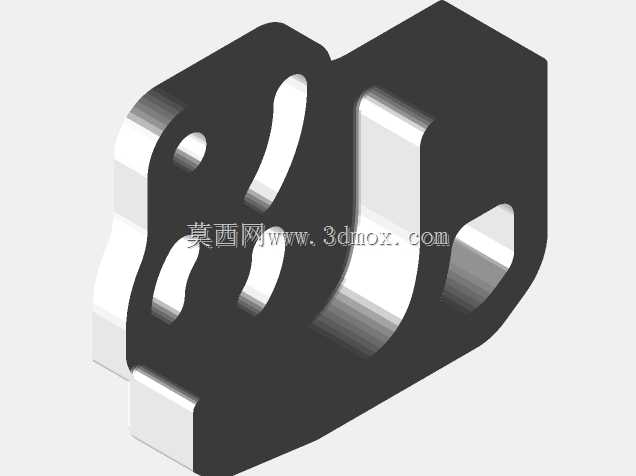

　　这套FPV穿越机短帧机架的结构设计，核心围绕小场地花飞、近距离冲撞场景的使用需求展开，区别于常规长轴距穿越机的设计逻辑，整体结构优先考虑抗冲击冗余与重心集中控制，适配室内竞速、林间穿梭这类碰撞概率极高的飞行场景。从结构布局来看，机架采用三角朝上的支架接合方案，机臂与主体底板的连接位置做了加厚凸台设计，所有受力转接处均做了R3以上的圆角过渡，避免应力集中在直角位置导致炸机时直接断裂。走线槽位预留了足够的Bones电缆屏蔽层安装空间，打印件的填充率设置在15%这个平衡点，既不会因为填充过高导致整机重量超标影响飞行机动性，也不会因为填充过低导致结构刚性不足，轻微碰撞就出现形变。机架的安装边界做了统一的孔位适配，

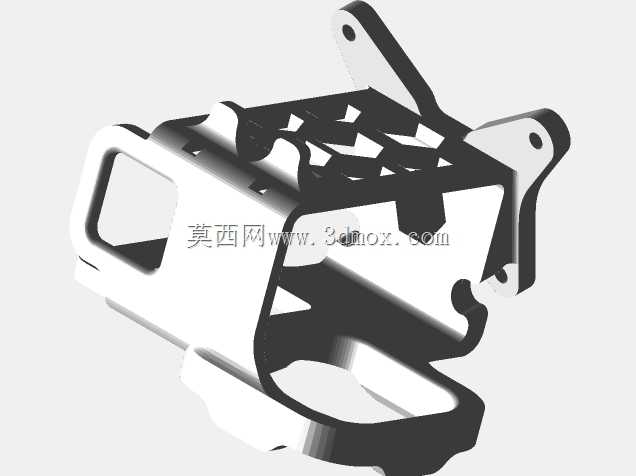

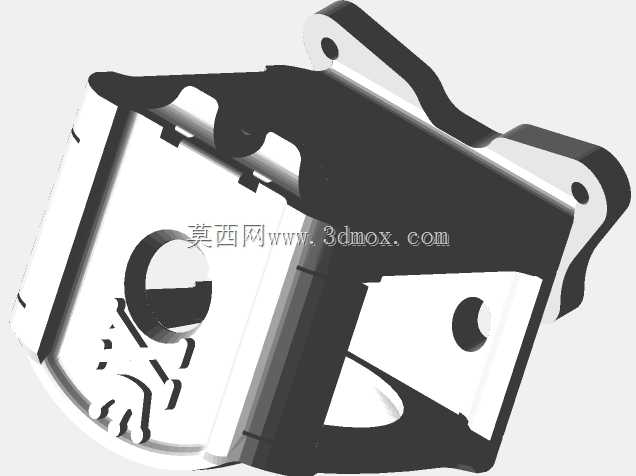

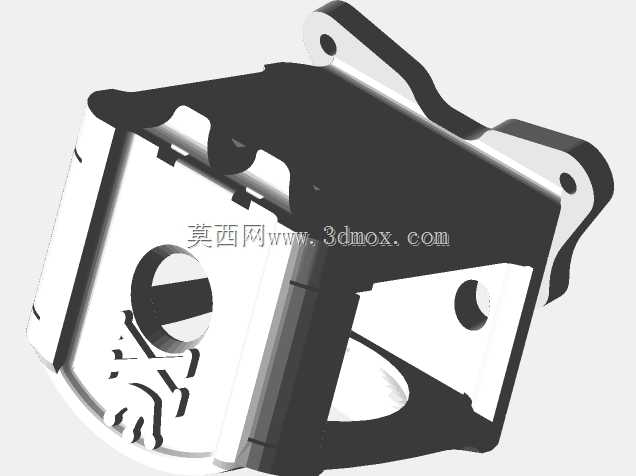

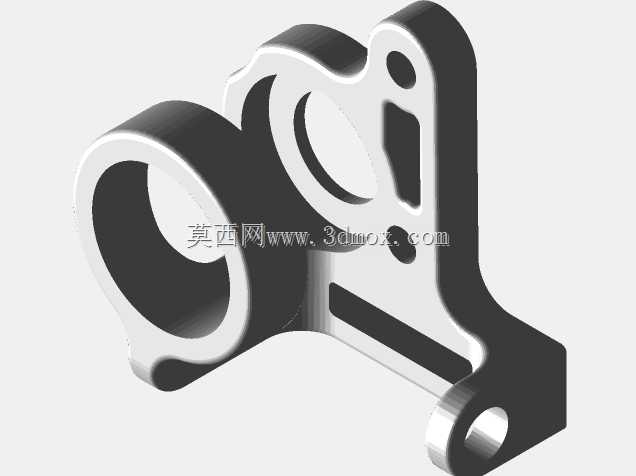

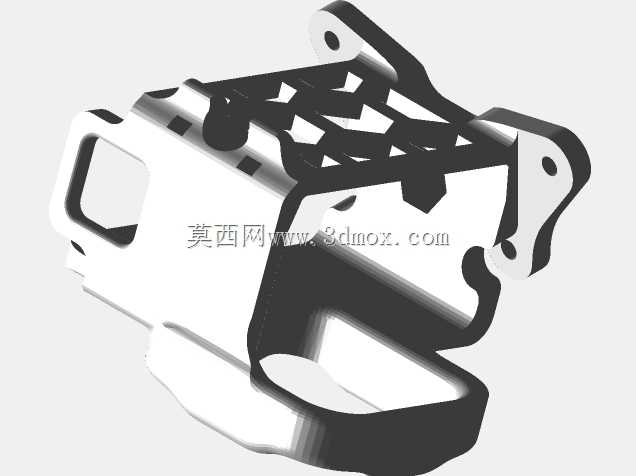

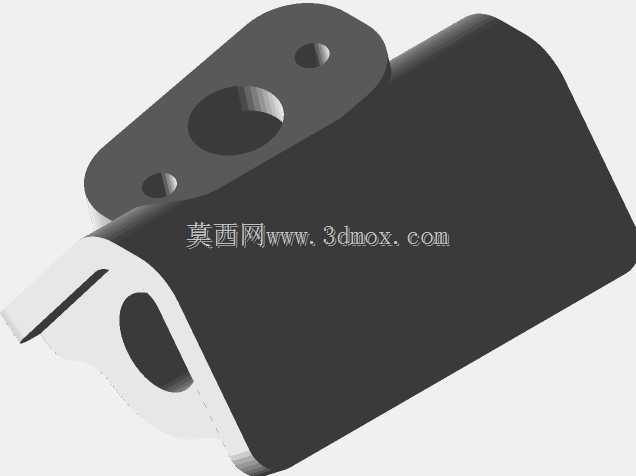

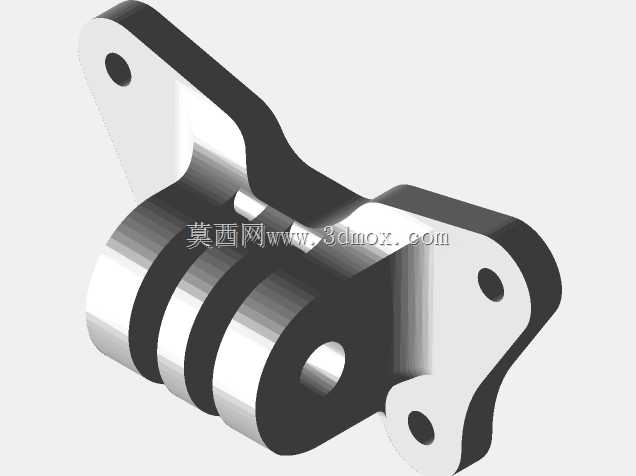

　　兼容市面上主流的20x20mm、25x25mm安装孔距的飞控、电调堆叠，摄像头安装位预留了15-35度的倾角调节空间，适配不同飞手的视角习惯，图传天线的安装座设计在机尾位置，避免飞行过程中桨叶打到天线导致信号中断。从实际使用场景出发，这类短轴距机架的轴距控制在130mm以内，整机装配完成后的起飞重量控制在250g以内，能够在狭小的室内空间完成急转、翻滚、贴墙飞行等动作，机臂末端的电机安装座做了下沉式设计，降低电机的安装高度，进一步压低整机重心，减少飞行过程中的晃动量。机架的顶板做了镂空处理，一方面是为了减轻整机重量，另一方面是给飞控、电调留出足够的散热空间，长时间大油门飞行时不会因为热量堆积导致电子元件过热降频。

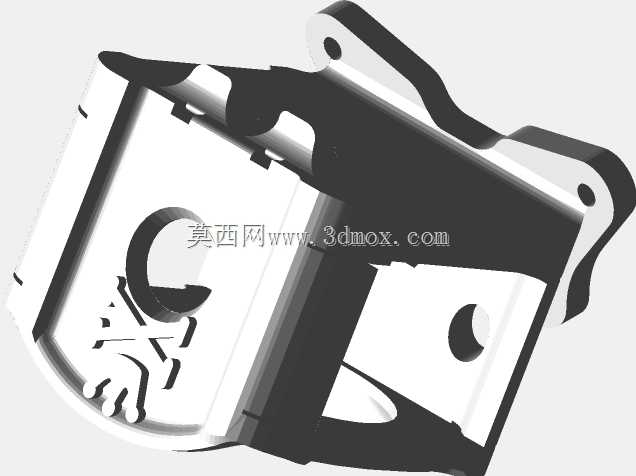

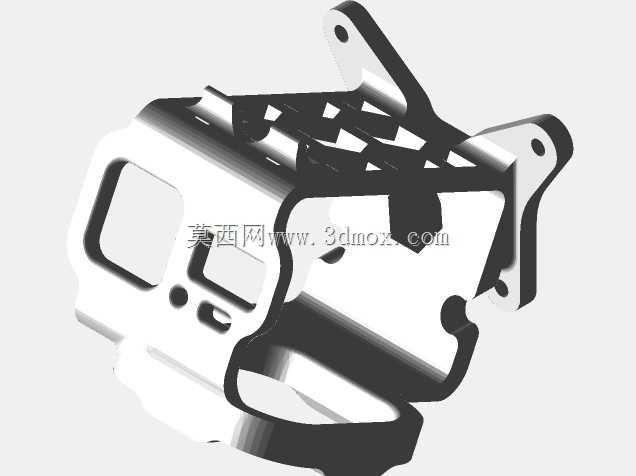

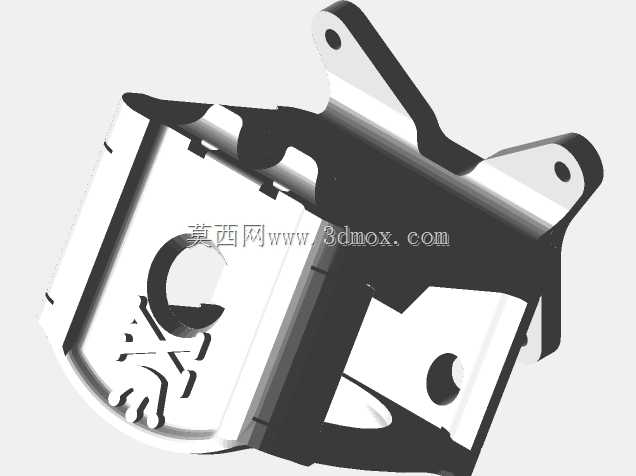

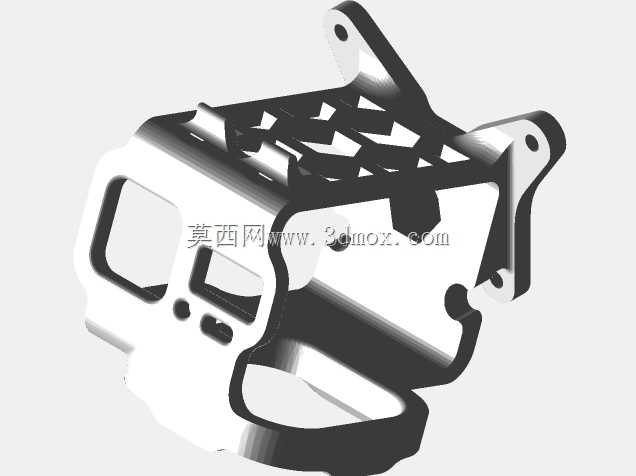

　　电池安装位设计在机架底板的中心位置，采用绑带穿孔固定的方式，能够兼容2S-4S规格的锂电池，电池安装位置的前后调节余量有10mm，飞手可以根据自己的飞行习惯调整整机的重心前后位置，追求更跟手的操控手感。机架的所有棱角位置都做了倒角处理，一方面是避免打印件的锐边在炸机时划伤电池或者电子线材，另一方面也能减少飞行过程中的风阻，提升飞行的稳定性。在抗冲击设计上，机臂与主体连接的位置做了预设的断裂诱导槽，当发生剧烈碰撞时，断裂会优先发生在诱导槽位置，不会直接损坏主体底板，只需要更换损坏的机臂就能快速修复，降低炸机后的维修成本。摄像头安装座做了悬浮式的减震设计，通过四个柔性连接点与主体机架连接，能够过滤掉飞行过程中电机产生的高频震动，

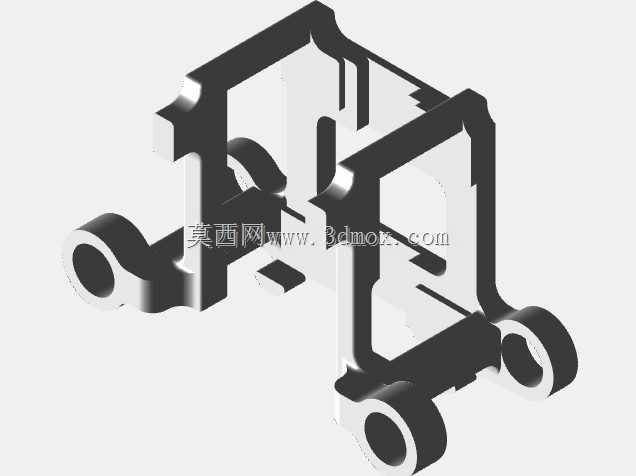

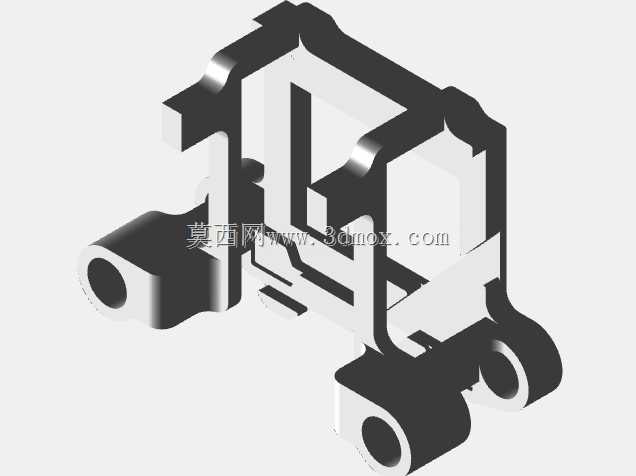

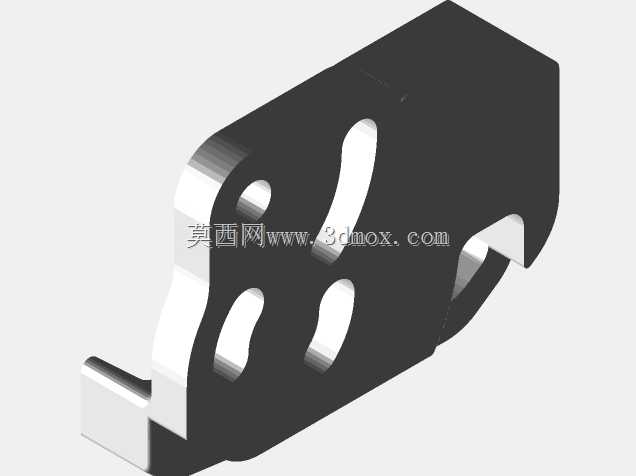

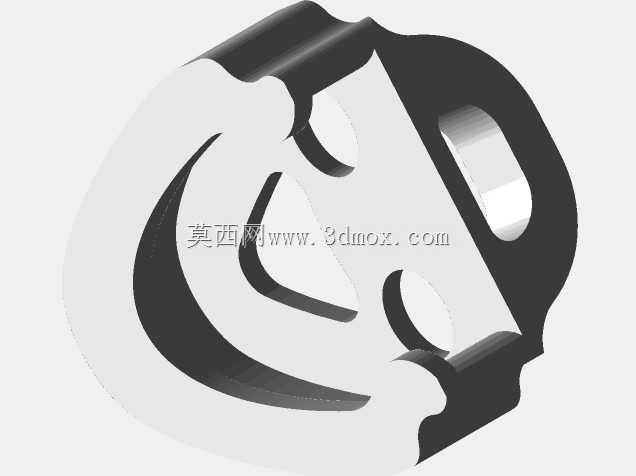

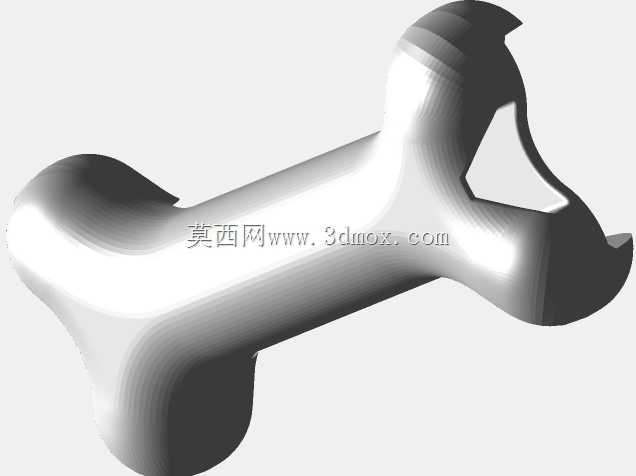

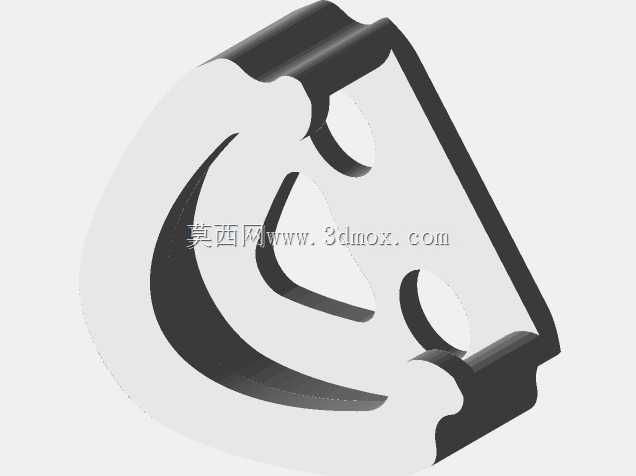

　　避免拍摄画面出现果冻效应。机架底部预留了2mm的高度余量，安装防滑脚垫之后，降落时能够缓冲地面的冲击力，避免硬着陆时冲击力直接传递到飞控等精密电子元件上。整个机架的结构拆分做了模块化设计，顶板、底板、机臂、摄像头座、天线座均为独立打印件，单个零件损坏不需要更换整个机架，日常维护更换的成本更低，也方便飞手根据自己的需求更换不同颜色或者不同刚性的打印件来调整整机的飞行手感。走线槽的宽度预留了3mm，能够同时穿过电源线、信号线、摄像头线等多组线材，槽位内部做了圆角处理，不会刮伤线材的绝缘层，避免飞行过程中线材短路导致的坠机风险。
