FPV穿越机碳纤维挂钩机架结构设计

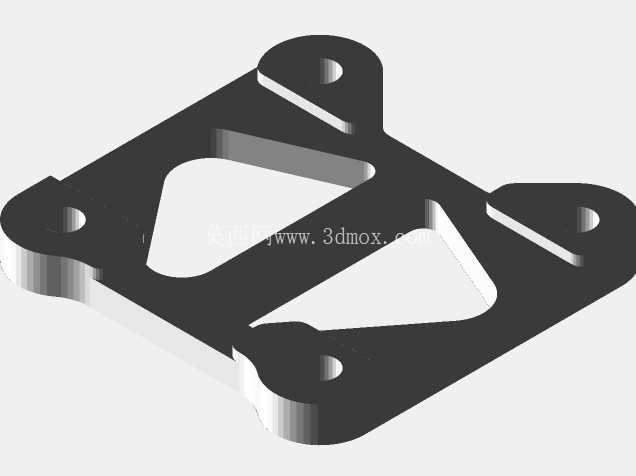

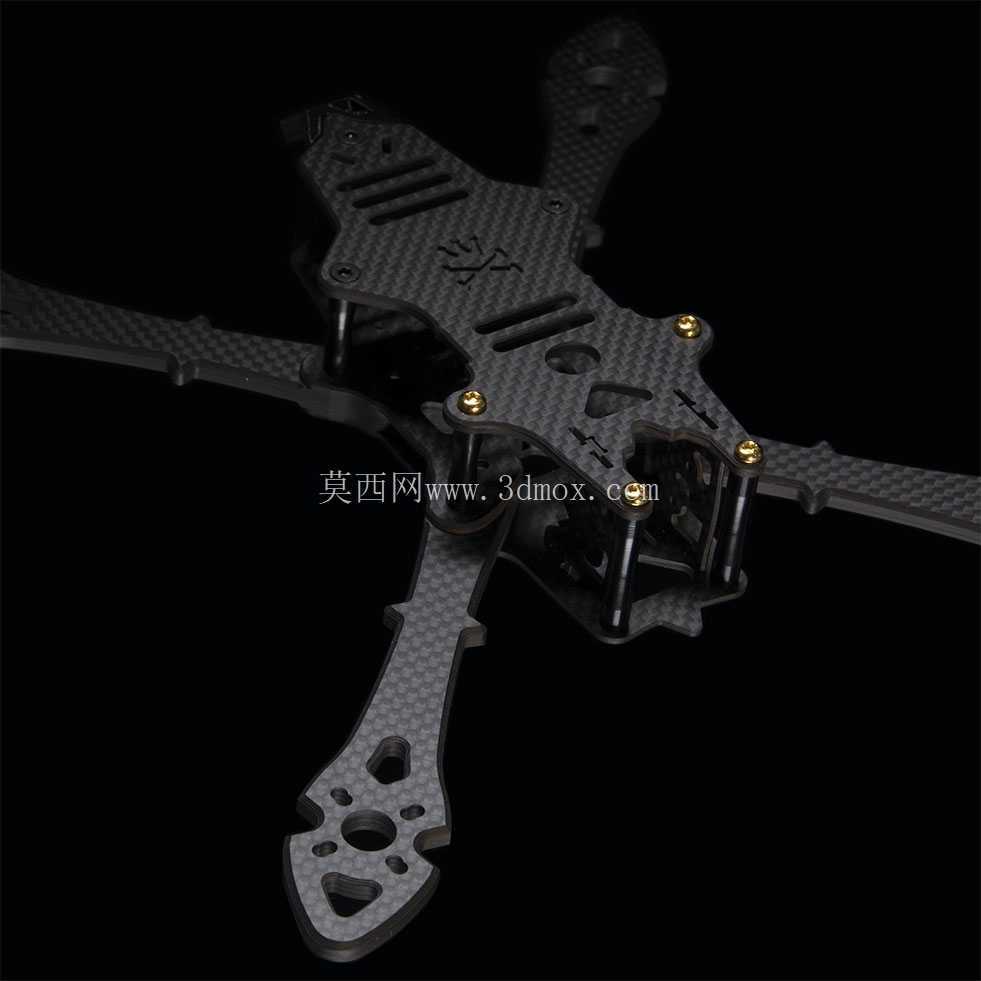

　　这套FPV穿越机挂钩V2机架结构，核心面向竞速类、花飞类穿越机的装机需求设计，整体采用碳纤维板材作为主体加工材质，兼顾轻量化与结构刚性的平衡，适配小尺寸穿越机的装机场景，能够满足高速飞行、复杂动作下的结构强度要求。从实际装机应用来看，该机架的机臂采用一体化切削成型结构，机臂末端预留了标准电机安装孔位，孔位间距匹配主流无刷电机的安装尺寸，安装边界严格控制在常用2.5寸到3寸桨叶的扫桨范围之外，避免飞行过程中桨叶剐蹭机臂结构。机架中心板区域做了分层镂空设计，上层板预留了飞控、电调的安装螺柱位，螺柱高度匹配主流飞塔的堆叠安装尺寸，能够直接适配标准规格的飞控、电调、图传堆叠安装，不需要额外做结构改装。

　　中心板侧面预留了VTX天线、接收机天线的固定安装位，天线安装座做了角度限位设计，能够保证天线在飞行过程中保持最佳信号收发角度，避免大机动动作下天线晃动导致的信号丢失问题。机架的挂钩结构设计在机身前部，采用与主体同材质的碳纤维一体成型，挂钩的弧度经过反复调校，既能够满足日常携带时挂置背包挂带的需求，又不会在飞行过程中产生多余的风阻，挂钩边缘做了倒角处理，避免装机或者携带过程中划伤线材或者操作人员手部。

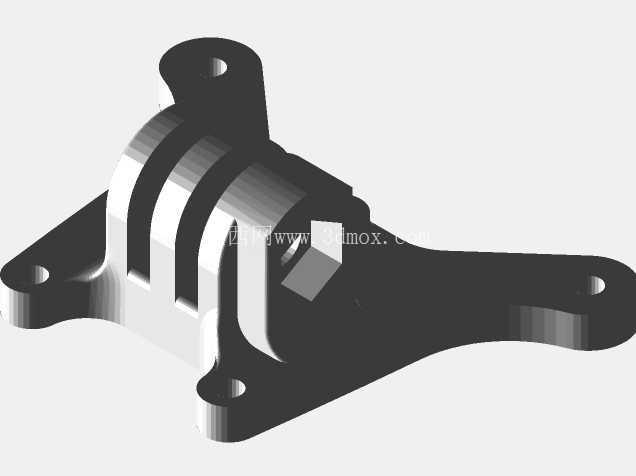

　　从结构设计思路来看，整个机架的受力路径经过优化，机臂与中心板的连接位置采用了加厚碳板叠加金属螺柱的固定方式，能够将飞行过程中电机产生的振动均匀分散到整个中心板结构，减少局部应力集中导致的碳板开裂问题，同时镂空区域的排布避开了主要受力路径，在尽可能减轻机身重量的前提下保证结构刚性。机架的底部预留了摄像头安装位，安装角度可调节范围覆盖0到45度，能够适配不同飞手的飞行视角需求，摄像头安装座做了减震设计，能够过滤飞行过程中的高频振动，减少画面果冻效应。电池安装位设置在机架中心靠下位置，能够降低整机重心，提升飞行过程中的姿态稳定性，绑带槽的宽度适配常用的电池绑带尺寸，绑带槽边缘做了圆滑过渡，避免长期使用过程中磨损绑带导致的电池固定失效。

　　整个机架的所有安装孔位都采用了统一的螺丝规格，装机过程中不需要准备多种规格的工具，降低了装机的复杂度，同时所有外露的螺帽位置都做了沉孔设计，保证机身表面平整，减少飞行过程中的风阻。在实际飞行场景中，这套机架能够适应林间穿越、赛道竞速等多种复杂飞行环境，碳纤维材质的抗冲击性能能够应对一般的擦碰、炸机情况，局部结构损坏后也可以单独更换对应部件，降低后期维护成本。机架的整体尺寸控制在小范围，能够满足便携携带的需求，挂钩结构的加入让飞手在转场过程中可以直接将整机挂在背包外侧，不需要额外准备收纳包，提升了外出飞行的便利性。从结构建模的角度来看，整个机架的板材厚度、孔位公差都严格按照碳纤维加工的工艺要求设计，所有折弯、镂空结构都符合板材加工的工艺限制，不需要额外开模就可以直接通过CNC切削加工成型，加工成本可控，适合小批量生产或者个人DIY加工。
