碳纤维四轴穿越机机架结构设计方案

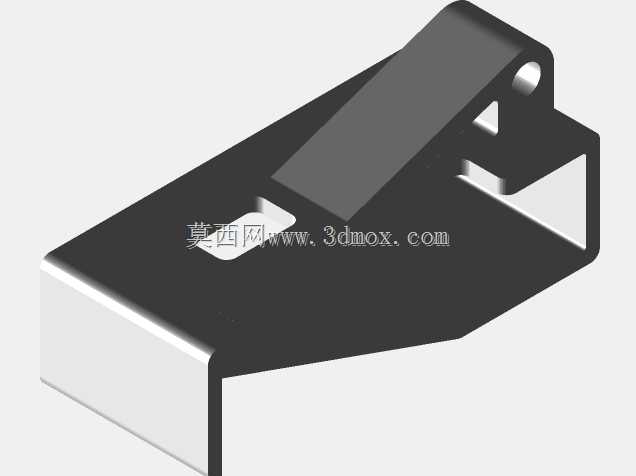

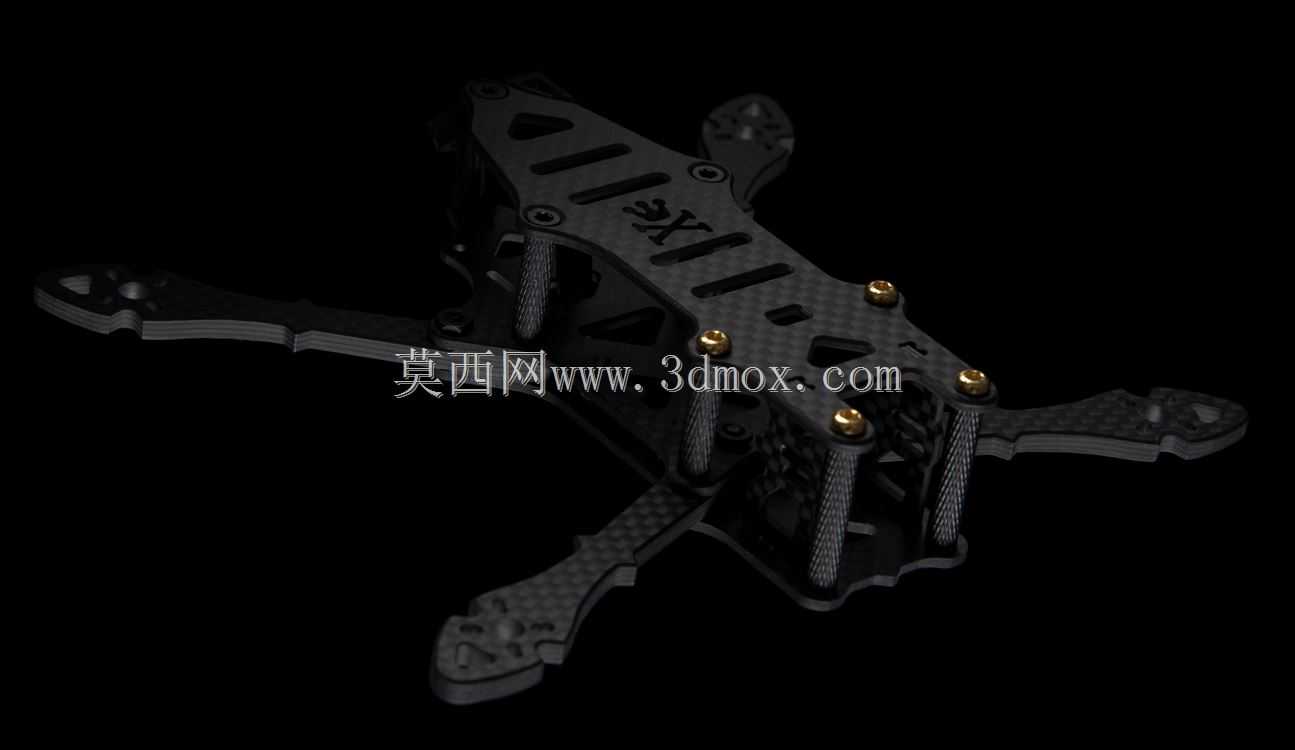

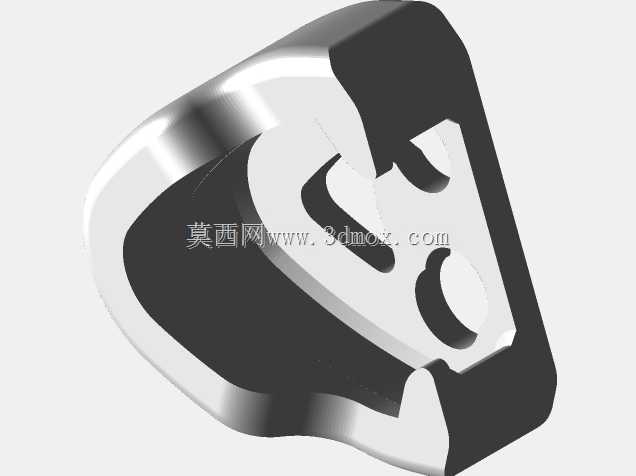

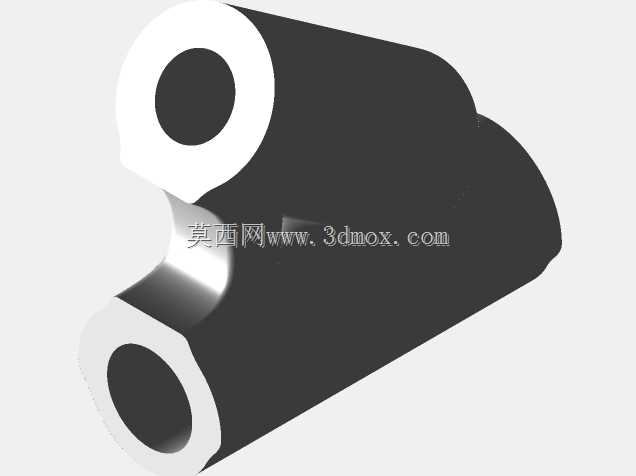

　　这款四轴飞行器机架采用碳纤维板材作为主体加工原料，整体采用X型机臂布局，是针对FPV穿越飞行场景开发的承载结构。从实际飞行需求出发，机架的中心舱预留了飞控、电调、图传、电池的安装空间，四个机臂末端设置了标准电机安装孔位，孔位间距适配主流22系列、23系列无刷电机的安装尺寸，机臂与中心板之间采用铜柱加螺丝的锁紧结构，既保证了装配后的结构刚性，又能在炸机时通过铜柱的形变吸收部分冲击能量，降低核心部件的损坏概率。

　　设计过程中优先考虑了飞行时的重量控制，中心板上开设的多组长条形镂空槽，在不降低结构抗弯强度的前提下，尽可能削减了非受力区域的材料冗余，同时这些镂空槽也能为电调、图传模块提供走线空间，避免线材外露在飞行过程中被气流吹动产生晃动，影响飞行姿态的稳定性。机臂部分采用一体化碳纤维切割成型，没有额外的拼接结构，从根源上减少了机臂在剧烈机动时出现连接松旷的问题，机臂末端的电机座位置做了局部加厚处理，抵消电机高速转动时产生的振动传导，提升飞控陀螺仪的采样精度。

　　从安装边界来看，机架中心舱的上下板间距可以通过更换不同长度的支撑铜柱进行调整，能够兼容不同厚度的飞控与图传设备，电池安装位预留了绑带穿过的槽口，支持不同容量的4S、6S航模锂电池固定，机架整体的轴距适配5英寸螺旋桨的使用需求，在日常花飞、竞速飞行场景下，这种结构的机架能够在轻量化和抗冲击性之间取得较好的平衡。

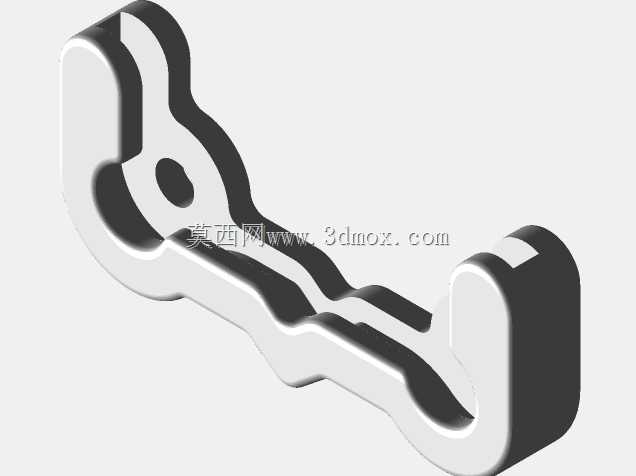

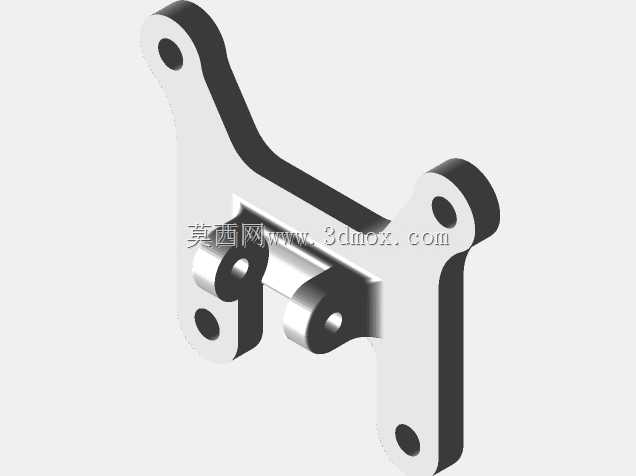

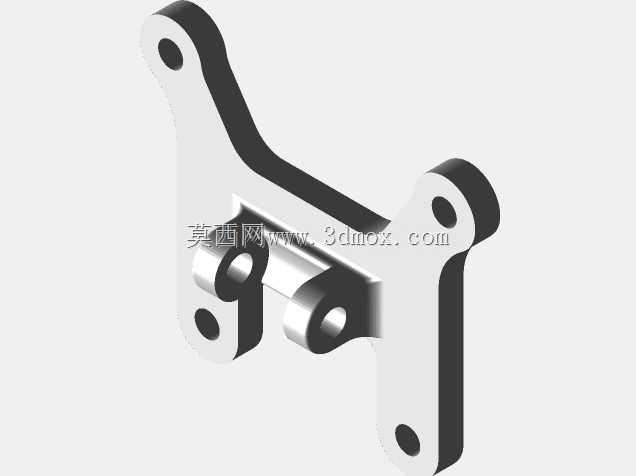

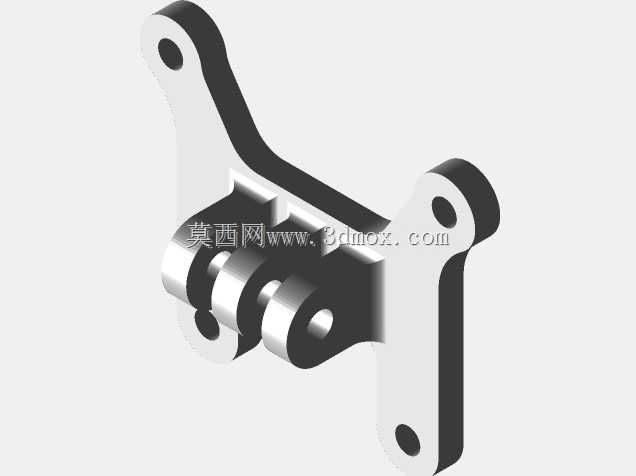

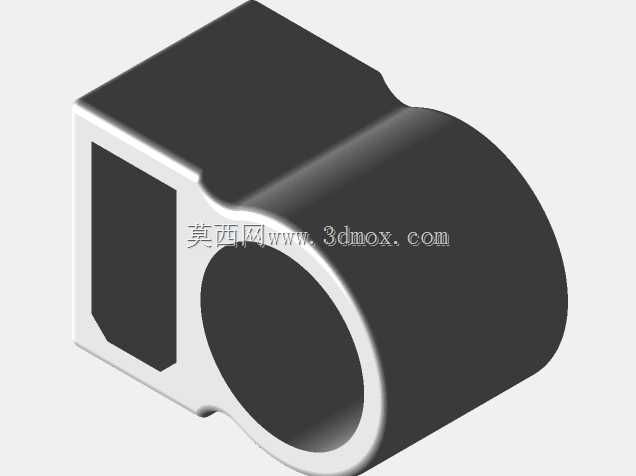

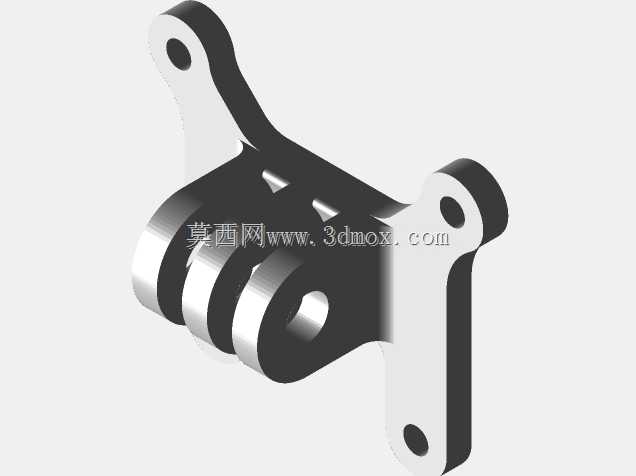

　　在实际使用场景中，这类机架主要面向FPV穿越机的组装玩家与小型航拍作业需求，结构设计上充分考虑了户外飞行的维护便捷性，所有连接螺丝均采用统一规格的内六角螺丝，现场维护时不需要携带多种规格的工具，机臂如果出现碰撞断裂，只需要单独更换对应位置的机臂板材，不需要整体更换机架，能够有效降低使用成本。中心板的上层预留了摄像头安装位，支持不同尺寸的FPV摄像头固定，安装角度可以根据飞行需求进行调整，满足竞速飞行时的大角度前倾需求，也能满足慢速花飞时的平视视角需求。机架整体的表面没有多余的突出结构，飞行时的空气阻力更小，镂空结构也能让飞行时的气流穿过中心舱，带走电调、图传工作时产生的热量，避免长时间飞行出现设备过热的问题。
