航空轨道用PETG材质夹紧凸耳结构

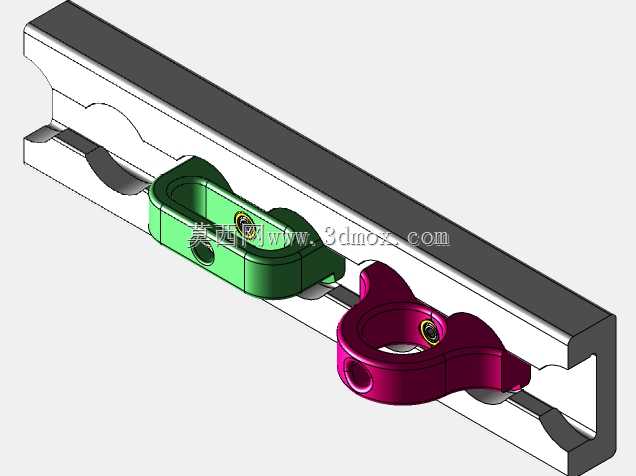

　　在航空内饰轨道适配、车载改装固定这类需要频繁调整装夹位置的场景里，这类夹紧凸耳是承担负载传递的核心连接部件，区别于常规焊接或螺栓固定式的连接耳片，它的结构设计同时兼顾了快装调整与长期负载的可靠性。从实际使用场景来看，这类凸耳一方面可以适配航空座椅轨道的卡槽结构，用于机载小设备、内饰附件的快速挂载，另一方面也能在车载改装场景中，配合通用孔眼实现线束支架、小型功能模块的无打孔固定，避免在基材上开孔破坏原有结构强度。

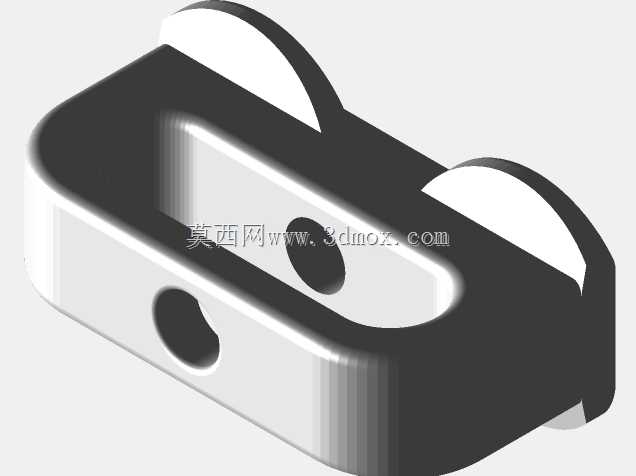

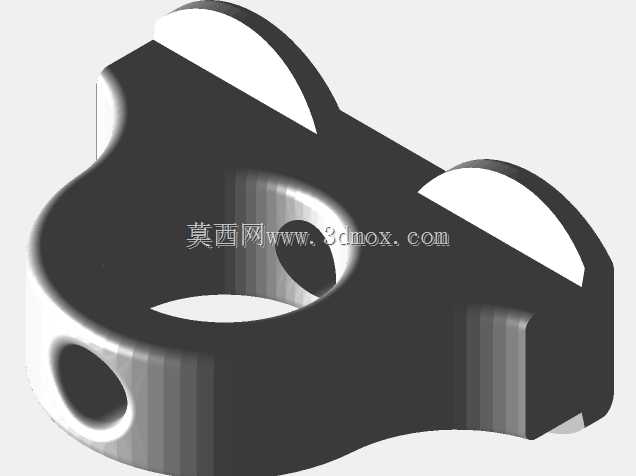

　　从功能特性上看，这套结构包含两类不同的紧固形态，一类是适配表带式扎带的穿槽结构，另一类是通用圆孔眼结构，前者可以快速捆扎固定线束、柔性管路，不需要额外的扎带固定座，后者可以配合标准螺栓、销钉实现刚性部件的铰接或螺接固定，两种结构集成在同一凸耳主体上，能够减少现场安装时的零件种类，降低装配错料的概率。材质选用PETG进行3D打印制作，这种材料的抗冲击性能优于常规PLA，同时层间结合强度足够应对持续的振动负载，在机载、车载这类持续存在振动激励的使用环境中，不会出现普通打印件容易发生的层间开裂问题，紧固件的抗剪切强度能够满足常规小负载附件的固定需求。

　　设计思路上，凸耳与轨道接触的卡接面做了与轨道卡槽匹配的限位凸台，安装时只需要将凸台对准卡槽推入，旋转90度即可完成卡紧，不需要额外的锁紧零件，拆卸时反向操作即可快速拆下调整位置，这种无工具快装的设计，能够大幅提升机载、车载设备改装时的装配效率，尤其是在需要反复调整附件位置的调试阶段，不需要反复拆装螺栓，能够节省大量的现场调试时间。卡接面的边缘做了R0.5的圆角处理，避免安装时刮伤轨道表面的阳极氧化层，防止轨道基材出现腐蚀隐患。

　　从安装边界尺寸来看，凸耳主体的卡接段厚度与标准航空轨道的卡槽宽度做了间隙配合，单边间隙控制在0.2mm，既保证安装时的顺畅度，又不会因为间隙过大导致安装后出现旷量，避免车辆或飞行器运行过程中凸耳出现晃动异响。通用孔眼的内径适配M4标准螺栓，孔眼周围做了1mm厚的加强凸台，提升孔位的抗挤压强度，避免螺栓锁紧时孔位出现开裂。表带穿槽的宽度为8mm，能够适配市面上绝大多数常规宽度的尼龙扎带与魔术贴表带，穿槽的边缘同样做了圆角处理，避免扎带拉紧时被锐边割断裂。

　　在实际选型使用时需要注意，这类凸耳的额定负载是沿轨道垂直方向的静拉力，不适合承受大扭矩的悬臂负载，如果需要固定较重的悬臂部件，需要成对使用凸耳形成支撑副，分散单点的受力。打印制作时建议采用100%填充率，层厚设置不超过0.2mm，保证层间结合强度，打印方向需要让卡接凸台的受力方向与打印层纹方向垂直，避免层间受力导致断裂。安装时要确认凸耳的卡接凸台完全卡入轨道卡槽内部，避免半卡接状态下受载脱出，对于长期固定不需要调整的安装位置，可以在卡接面涂抹少量螺纹锁固胶，进一步提升连接的可靠性，防止振动导致松脱。
