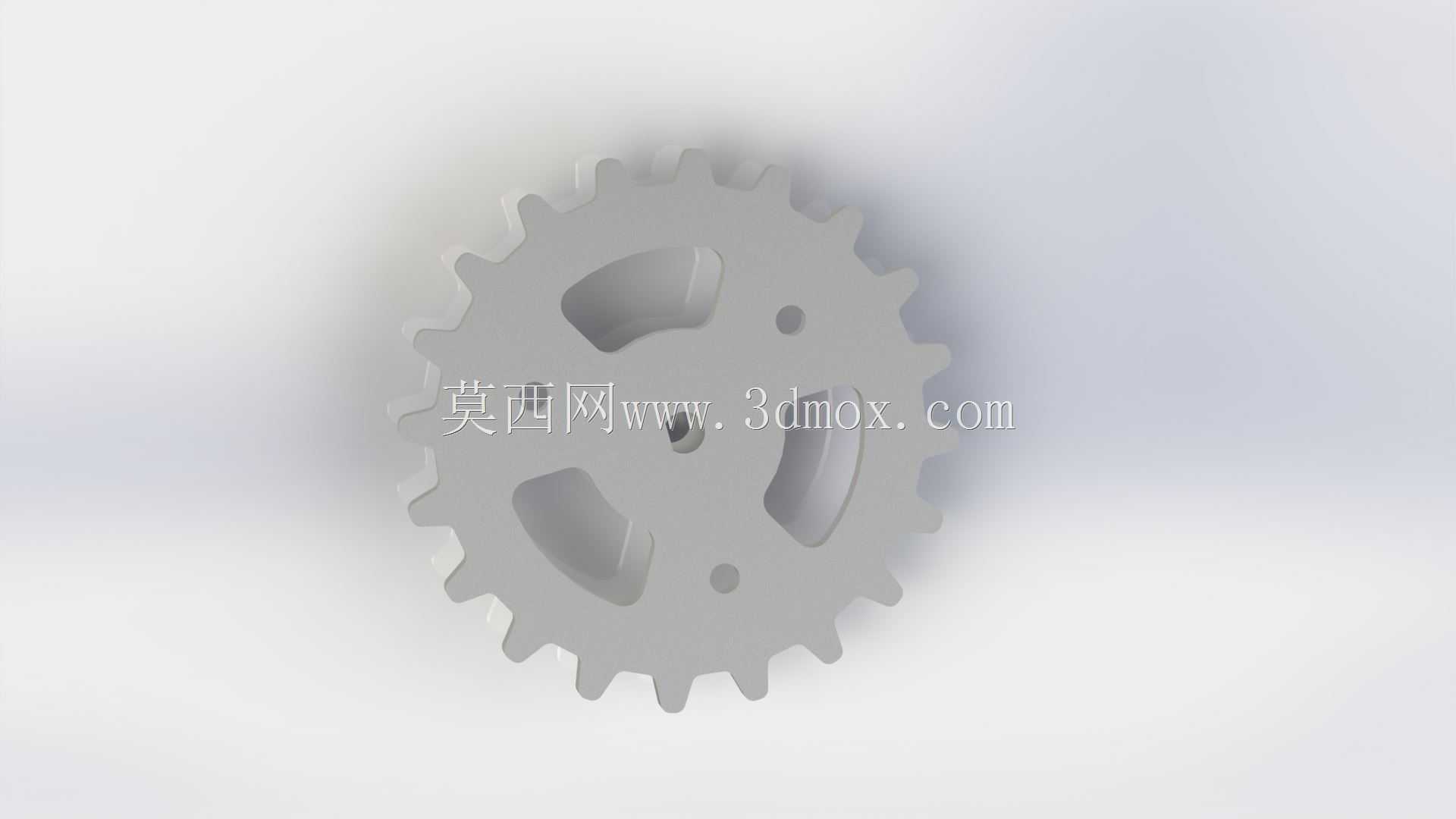

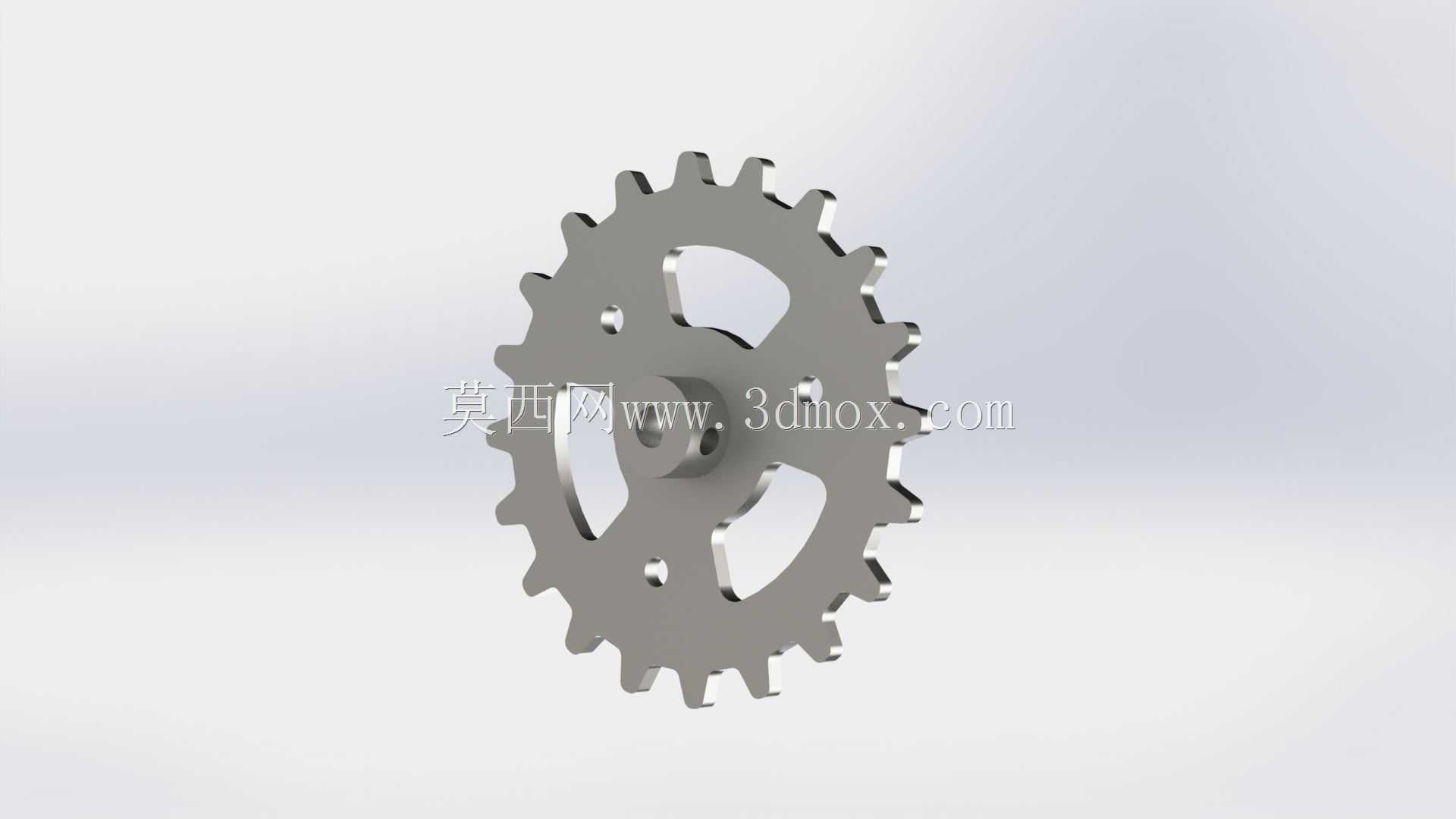

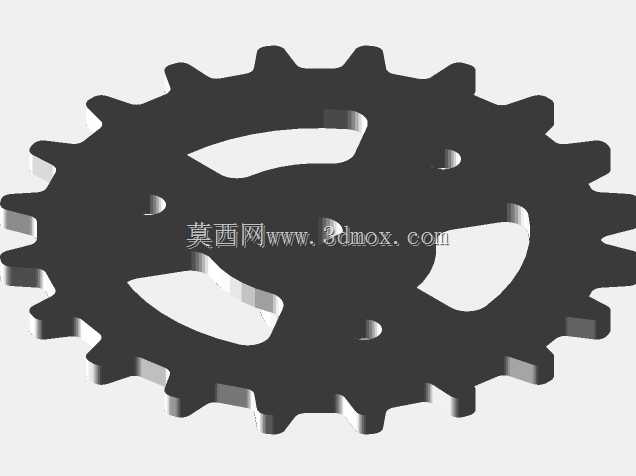

这款履带驱动轮主要面向小型履带式行走机构的动力传递场景,常见于桌面级教育机器人、DIY玩具坦克、小型巡检移动平台的行走系统中,作为动力输出端的核心啮合零件,直接承担电机扭矩向履带传递的作用,匹配市面上常见的4mm直径D型输出轴微型直流电机,这类电机普遍应用在小负载履带行走装置上,额定输出扭矩多在0.5-2kg·cm区间,对应整机重量通常不超过2kg,行走速度多控制在0.2-1m/s,适配的履带多为橡胶或塑料材质的小节距履带,节距通常在5-8mm区间。从结构设计来看,轮体采用辐板式镂空结构,在保证轮齿啮合强度的前提下尽可能降低自身转动惯量,减少电机启动瞬间的惯性负载,避免小功率电机出现堵转烧损的问题。中心安装孔采用D型截面设计,
与电机D型输出轴完全贴合,相比普通圆孔配合紧定螺钉的固定方式,D型轴孔可以实现无间隙扭矩传递,不会出现正反转切换时的空程误差,也省去了紧定螺钉安装时的对位调整步骤,装配时直接将轮孔对准电机轴推入到位即可完成固定,对DIY爱好者和小批量装配场景十分友好。轮齿的齿形采用适配履带啮合槽的特殊轮廓,并非标准渐开线圆柱齿轮齿形,齿顶做了圆弧过渡处理,啮合时可以顺畅嵌入履带的定位孔内,不会出现卡滞、跳齿的问题,轮齿的厚度与履带内槽宽度预留了0.2-0.3mm的配合间隙,既保证啮合时不会出现侧向窜动,也避免间隙过小导致履带装配困难、运转阻力过大。轮体两侧设置有挡边结构,挡边高度高出齿根1.5mm,运转时可以限制履带的侧向位移,防止履带在行走转向、
越障过程中从驱动轮上脱出,省去了额外加装限位导轮的结构需求,简化了小型履带底盘的整体结构。从安装边界来看,轮体的总厚度控制在8mm以内,安装后突出电机安装面的尺寸不超过7mm,不会占用过多的底盘内部空间,给电池、控制板等其他元器件留出充足的布置空间;轮体外径根据适配履带的节距做了匹配设计,啮合时的有效分度圆直径可以保证履带运转时的线速度与电机转速匹配,不会出现转速换算偏差。设计时还考虑了3D打印加工的工艺性,所有转角处都做了不小于0.5mm的圆角过渡,没有小于0.8mm的薄壁结构,无论是采用FDM工艺打印PLA、PETG材质,还是采用光固化工艺打印树脂材质,都可以直接打印使用,不需要额外添加支撑结构,
打印完成后仅需去除少量毛边即可装配使用。在实际应用中,这类驱动轮通常成对布置在底盘两侧,分别由左右两个独立电机驱动,通过两侧轮的转速差实现转向,相比轮式行走结构,履带式结构的接地面积更大,在地毯、草地、细碎砂石等不平整路面的通过性更好,不会出现轮式结构容易打滑、陷住的问题。轮体上的镂空孔除了减重作用外,还可以作为装配时的借力位,拆卸时可以用细杆穿过镂空孔将轮体从电机轴上顶出,避免硬撬导致轮齿断裂或者电机轴变形。需要注意的是,这款驱动轮的设计负载上限对应2kg以内的整机重量,如果应用在更大重量的平台上,需要更换更大模数的齿形以及更厚的轮体结构,同时匹配更大扭矩的电机,否则会出现轮齿断裂、履带跳齿的问题。在装配时要保证驱动轮的安装平面与电机轴垂直,偏差角度控制在2°以内,否则会导致履带单侧受力过大,加快履带磨损,甚至出现履带脱轨的问题。
