可调节三脚支撑定位工装结构设计

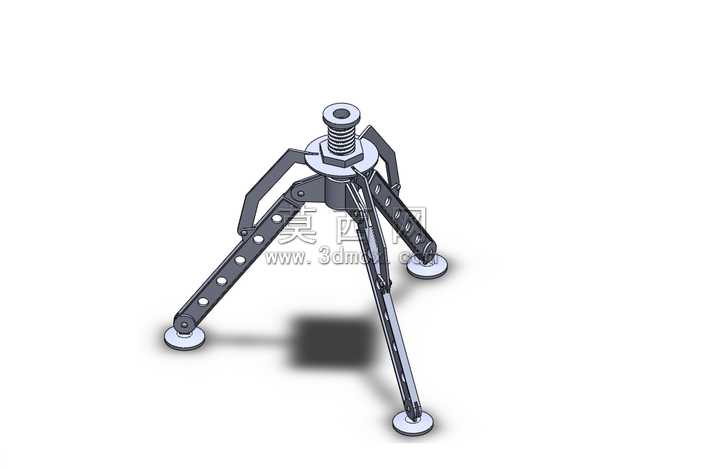

本作品为可调节三脚支撑定位工装，整体采用三维参数化建模方式完成全结构设计，建模过程中对每一处装配配合关系做了严谨定义，确保各活动部件的运动逻辑符合实际机械原理。模型顶部设置带外螺纹的调节主轴，配套六角锁紧螺母结构，可实现支撑高度的精细微调，主轴与顶部连接座采用同轴心配合，保证调节过程中无径向窜动。三根支撑臂采用等角度120度均布设计，每根支撑臂上开设多组等距定位孔，可根据支撑跨度需求选择不同孔位完成臂长锁定，支撑臂与中心连接座采用铰接配合，可实现张开角度的大范围调整，适配不同的支撑场景需求。支撑臂末端设置圆形防滑支撑脚垫，脚垫与臂端采用球铰连接，可自动适配不平整的支撑接触面，保证支撑状态下的整体稳定性，脚垫接触面做了防滑纹理设计，增大接触摩擦力避免支撑滑移。渲染阶段采用金属哑光材质模拟主体钢结构部件，对螺纹、铰接转轴等细节部位做了倒角与圆角处理，避免尖锐棱角带来的视觉生硬感，脚垫部分采用橡胶哑光材质，通过材质差异区分不同功能部件，光影渲染采用柔和环境光搭配定向主光源，清晰呈现各部件的结构层次与装配关系，阴影效果做了柔化处理，突出模型的立体形态。设计过程中优先考虑工装的实用性与调节便捷性，所有活动连接部位均预留合理装配间隙，避免实际生产装配后出现运动卡滞问题，整体结构无冗余设计，在保证支撑强度的前提下尽可能简化结构，降低加工制造难度，各零部件均采用常规机械加工可实现的结构形式，无特殊工艺要求，可直接用于实际工装的生产参考。
