紧凑型气动执行驱动元件结构

　　在自动化产线的工位布局里，气动执行元件的空间占用往往是结构设计阶段最先卡边界的环节，尤其是3C装配、小件分拣、夹具抱紧这类安装空间局促的工位，常规标准气缸的轴向长度会直接挤占末端执行器的操作空间，甚至导致整站布局需要额外外扩机架，拉高整体设备的占地成本。这款紧凑型气动执行元件的设计，核心就是在保证输出推力满足工位负载要求的前提下，尽可能压缩轴向安装尺寸，把缸体、端盖、气路接口的结构做集成化处理，减少不必要的结构冗余。从实际应用场景来看，这类执行元件常被用在流水线的挡料停料工位、小型工件的顶升定位、夹具的侧向夹紧动作、检测工位的探头进给结构里，这些场景的共同特点是行程需求不长，大多在10-50mm区间，不需要长行程输出，

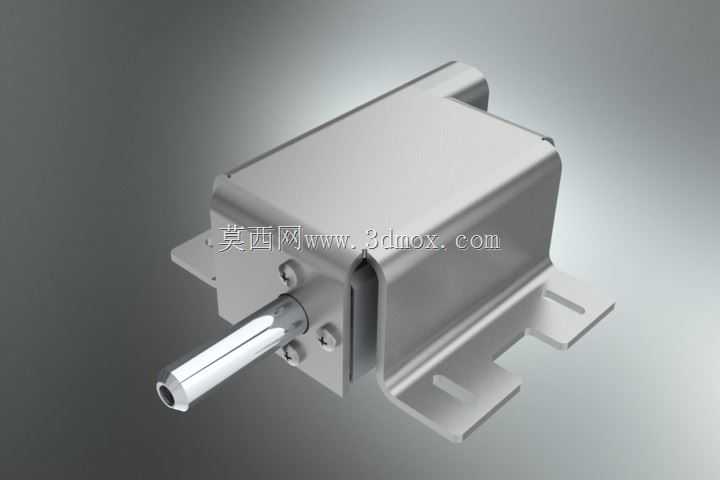

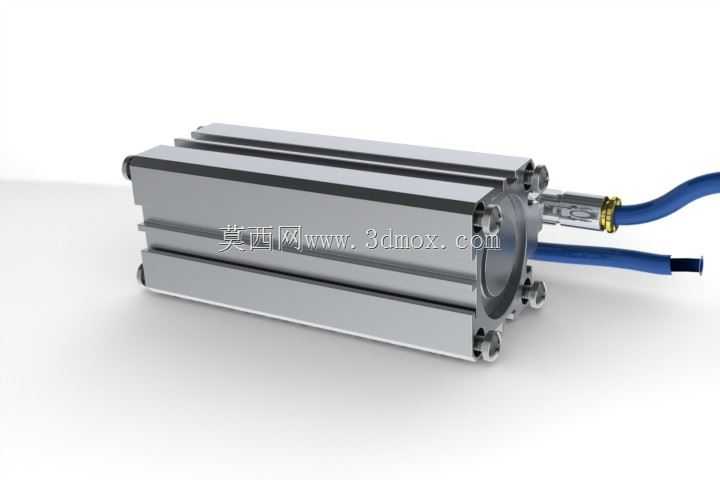

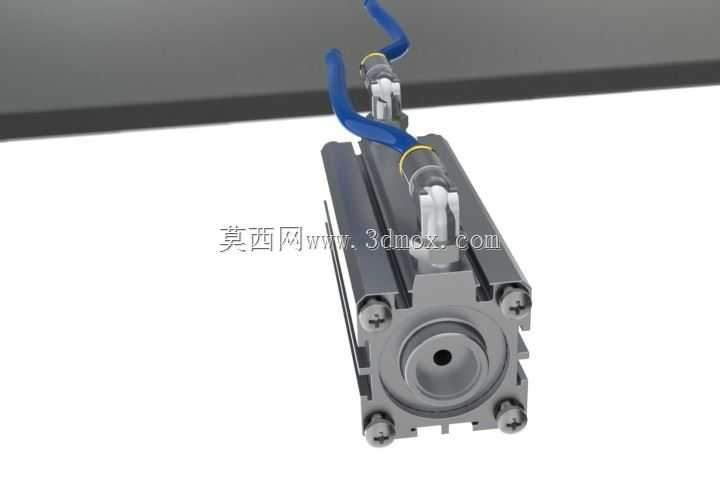

　　但对执行件的安装位厚度有严格限制，比如装配转盘的周边工位，留给执行元件的安装空间往往只有几十毫米的厚度，常规拉杆式气缸根本无法布置，这种集成式的薄型结构就刚好适配这类安装边界。从功能特性上看，这款执行元件采用双作用气路设计，两个气路接口直接集成在缸体侧端，不需要额外的外接管路转接，减少了管路弯折带来的空间占用，同时接口位置做了内凹处理，安装时气管接头不会突出缸体轮廓，避免和周边结构产生干涉。缸体本身采用硬质阳极氧化的铝合金材质，表面硬度足够应对车间内的常规磕碰，内壁做了精密珩磨处理，活塞密封圈采用低摩擦的耐磨材质，运行时的启动压力低，低速动作时不会出现爬行卡顿，适合对进给位置精度有一定要求的检测、压装工位。

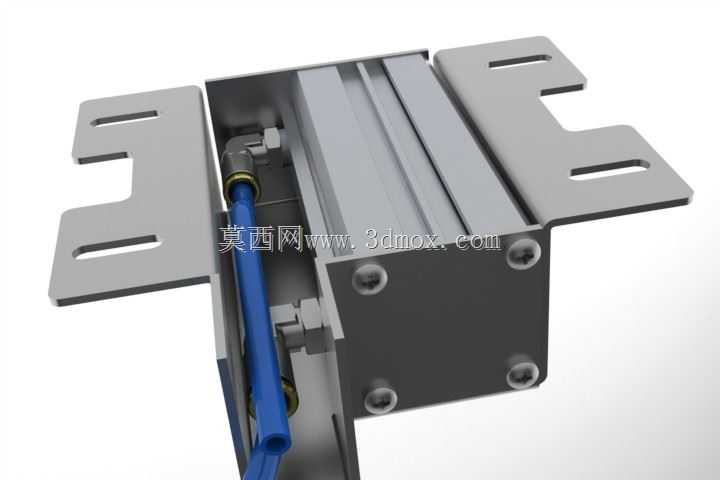

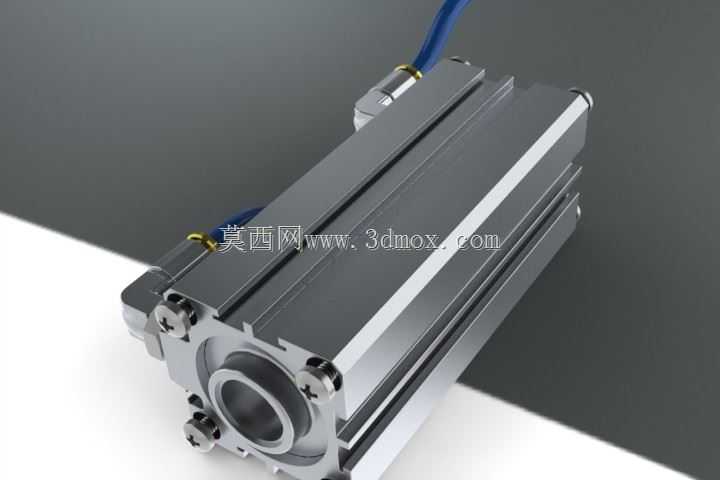

　　端盖和缸体的连接采用内六角螺钉沉头安装，所有紧固件都不突出缸体外表面，整个缸体的外轮廓是规整的长方体，四个安装面都可以直接作为定位基准，安装时不需要额外做避让槽，直接贴合安装板锁付即可，大幅降低安装座的加工难度。从设计思路上拆解，这款结构没有采用传统气缸的拉杆锁紧方式，而是直接用螺钉将前后端盖锁紧在缸体本体上，省掉了四根贯穿拉杆的空间，直接把缸体的外形尺寸压缩了近三分之一；活塞和活塞杆的连接采用一体化滚压结构，没有额外的锁紧螺母，进一步缩短了轴向的总长度；缓冲结构采用内置的弹性缓冲垫，没有设置外置的缓冲调节针阀，一方面是因为短行程工况下活塞的运行速度不会太高，弹性缓冲足够吸收末端冲击，另一方面也避免了调节针阀突出缸体，占用额外安装空间。在安装边界上，这款执行元件的缸体四周预留了标准的通孔安装位，既可以从前端穿螺钉锁付在安装板上，也可以从后端反向锁付，适配不同的安装方向；活塞杆的输出端做了标准的外螺纹，配套常规的浮动接头、连接头都可以直接适配，不需要定制特殊的连接件；气路接口采用通用的气动管接头规格，和车间常规的气动管路系统完全兼容，不需要转换接头。实际选型时，需要注意这类紧凑型执行元件的侧向负载能力比常规长气缸要弱，因为轴向长度短，活塞杆的导向长度也相应缩短，所以不适合承受大的径向力，在有侧向负载的场景下需要额外配套导向机构，不能直接让活塞杆承受径向载荷，否则会加速密封圈磨损，导致漏气、动作卡顿的问题。

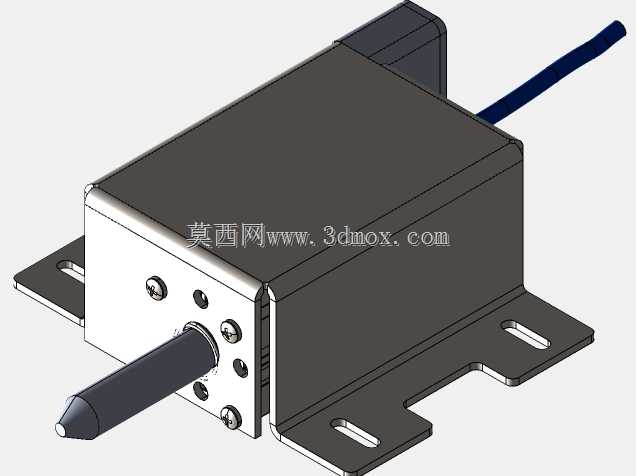

　　另外在安装时要保证缸体的安装面和活塞杆的动作方向平行，避免出现别劲的情况，尤其是在短行程高频率动作的工位，安装偏差带来的额外阻力会大幅缩短密封圈的使用寿命。从建模细节来看，整个结构把所有的安装孔位、密封槽位、接口尺寸都做了1:1的还原，包括缸体表面的安装基准槽、端盖的定位止口、活塞杆的螺纹退刀槽这些细节都有体现，导入到装配环境里可以直接用来做干涉检查，不需要再额外修正结构尺寸，也可以直接用来生成安装板的加工图纸，核对各个安装孔的位置、气路的避让空间，避免实际加工时出现孔位偏差、安装干涉的问题。对于做非标设备设计的工程师来说，这类成熟的标准件三维结构，可以直接调用到自己的设备装配体里，不用从零开始建模，节省大量的标准件建模时间，同时也能保证尺寸和实际采购的成品件完全一致，避免出现设计和实物不符的装配问题。在做工位布局时，可以直接把这个模型放到装配里，核对周边的传感器、管线、工件的位置关系，提前预判可能出现的干涉点，比如气路接头安装后会不会和旁边的型材、其他执行件碰擦，活塞杆伸出后会不会超出安全防护范围，这些都可以在设计阶段通过三维装配检查出来，减少后期现场调试的整改工作量。
