便携式手持工业检测终端结构设计

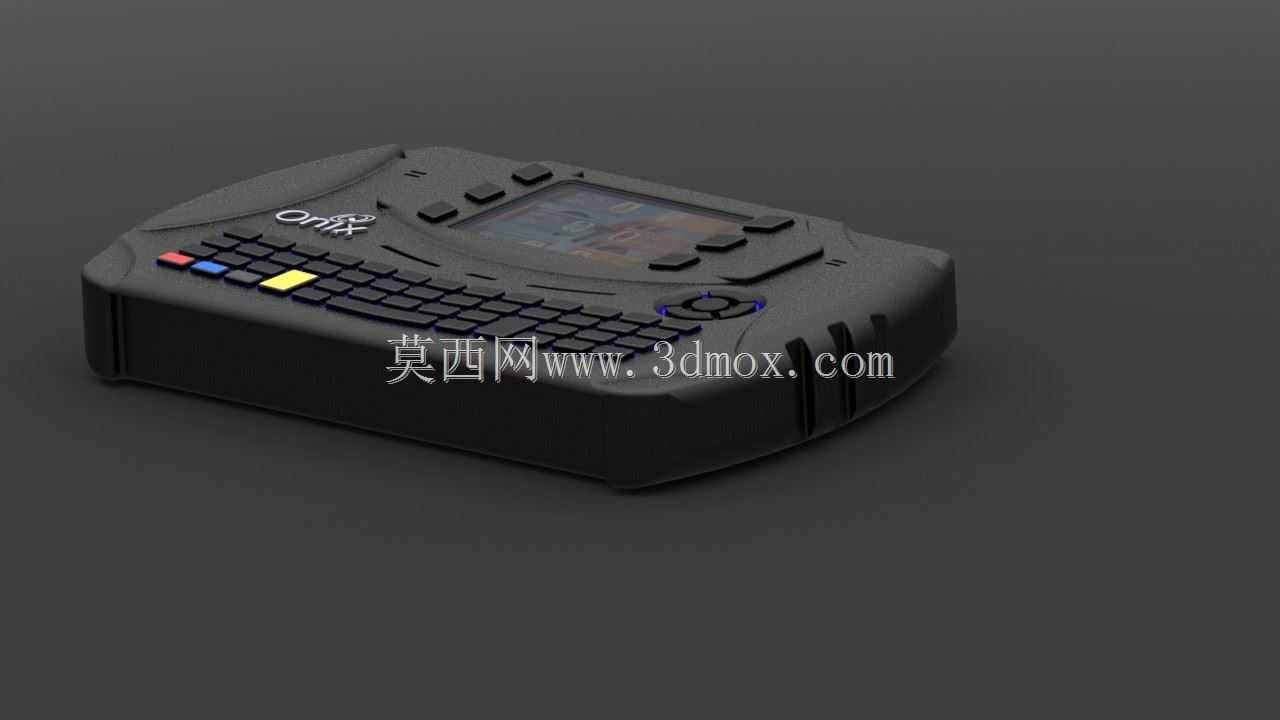

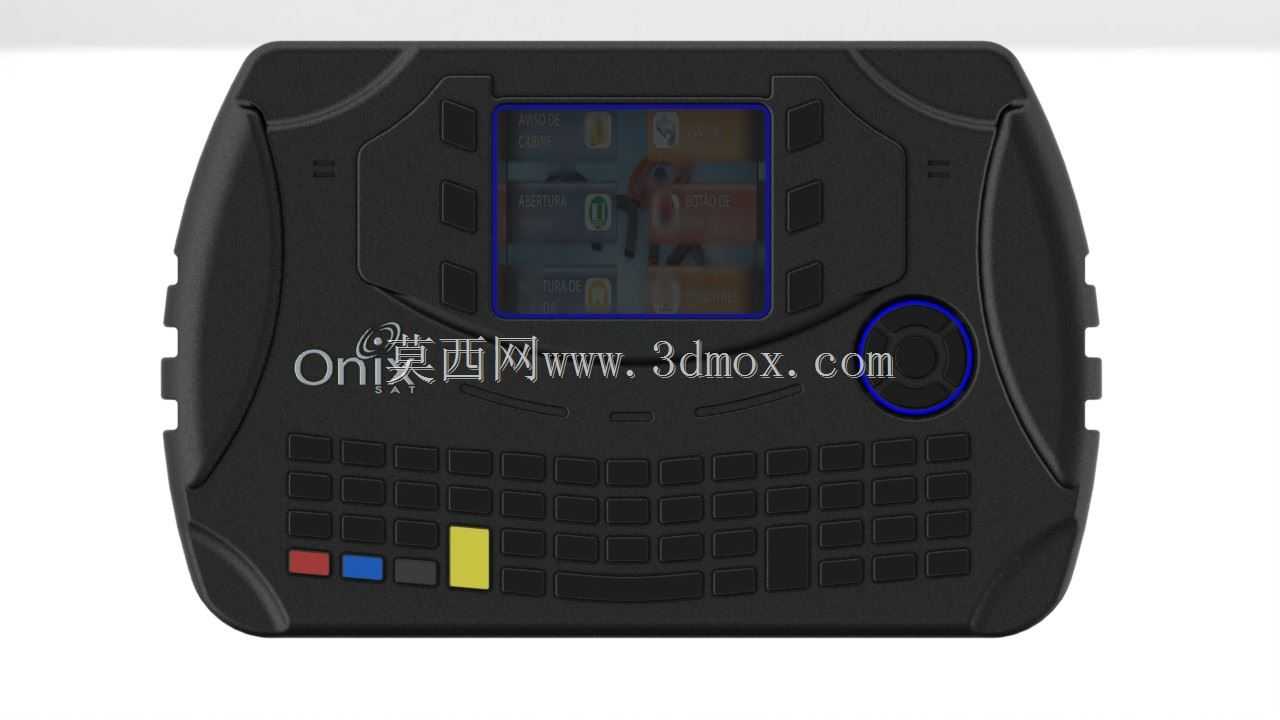

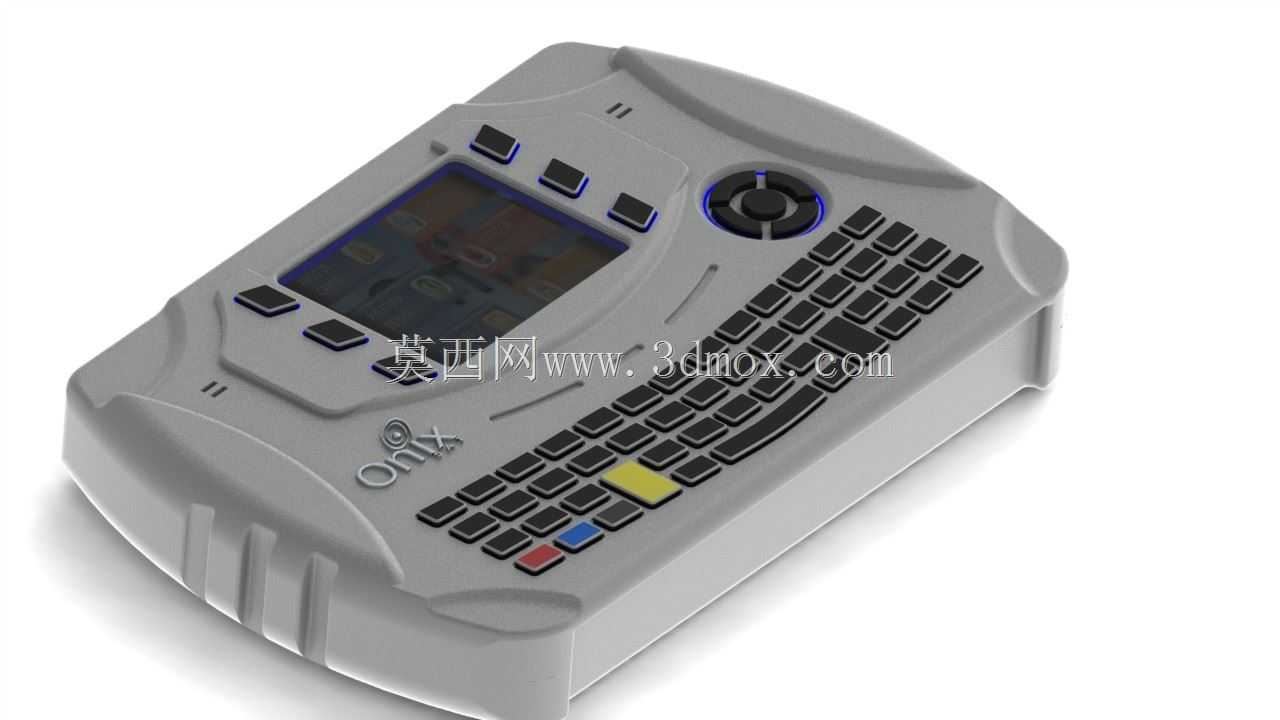

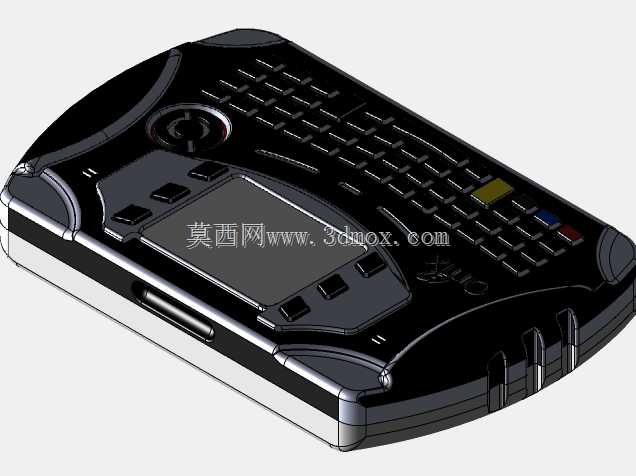

　　这款手持检测终端的结构设计，首先围绕现场作业的单手握持需求展开，整机壳体采用曲面收腰的轮廓处理，边缘全部做R3-R5的圆角过渡，避免长期握持时硌手，整机重量控制在350g以内，重心落在手掌贴合区域的中心位置，长时间举持作业不会产生明显的坠手感。设备正面的功能区域做了明确的分区设计，上方是带防护边框的显示屏安装位，屏幕周边做了高出屏幕表面1.2mm的防撞凸台，当设备意外跌落时，凸台会先接触接触面，避免屏幕直接受冲击碎裂，屏幕下方的功能按键采用内凹式布局，按键表面做防滑纹理处理，单键行程设置为1.5mm，按压力度控制在2.5N-3N区间，戴薄型劳保手套操作时也能清晰感知按键触发反馈，不会出现误触或者按动无响应的问题。

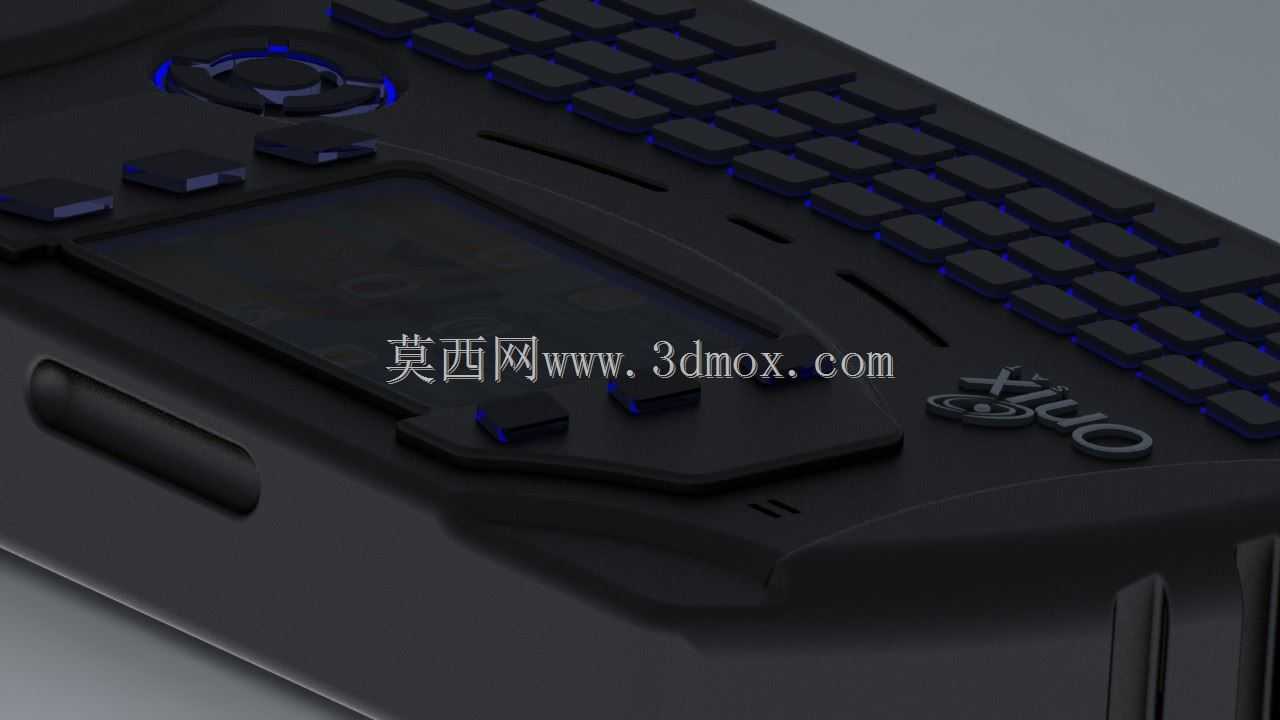

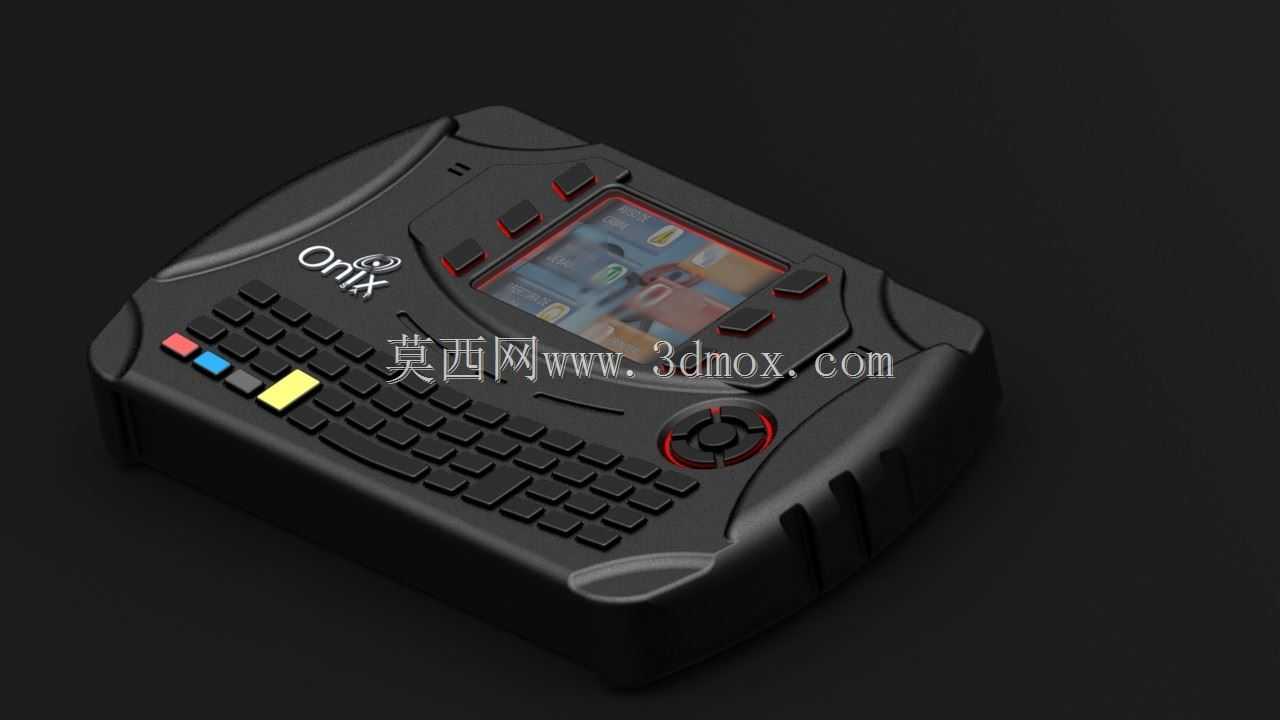

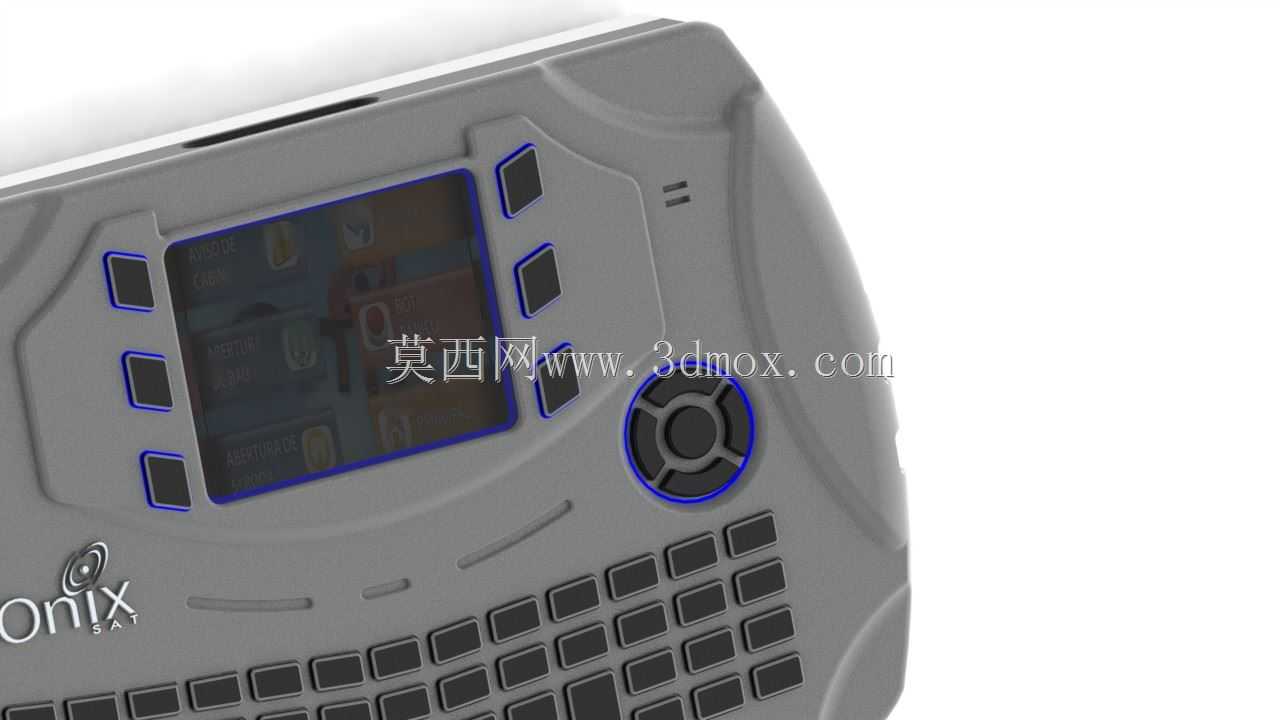

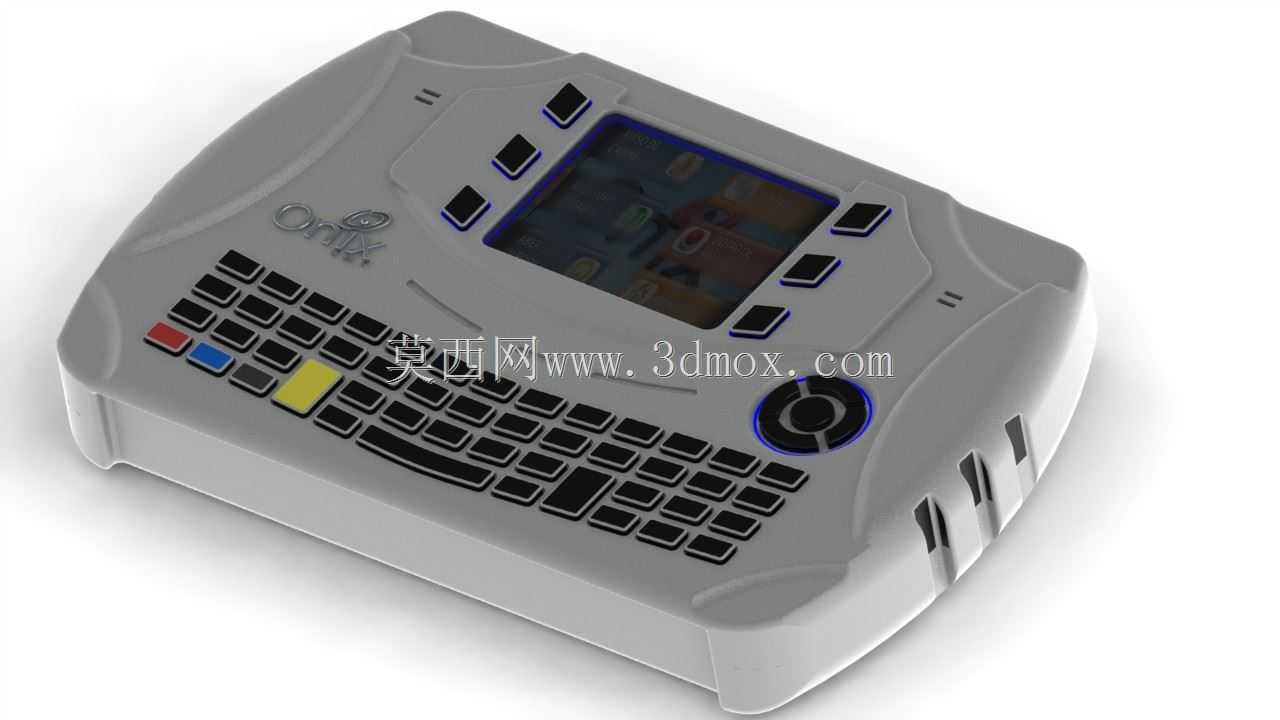

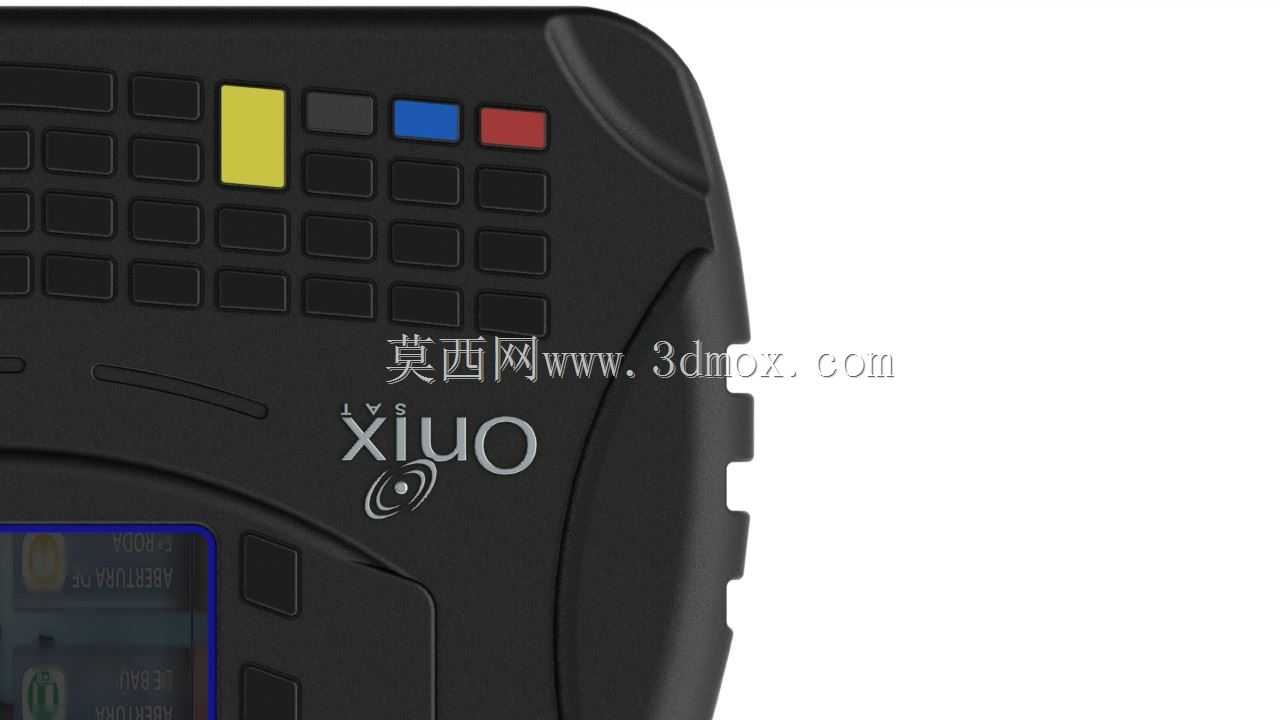

　　下方的全字符键盘区域，按键按照工业现场常用的输入频率做了排布优化，常用的功能确认、方向导航键设置在拇指自然活动的覆盖范围内，导航旋钮周边做了红色的标识环，暗光环境下也能快速定位操作位置，键盘区域的按键间隙控制在0.8mm，既避免灰尘、现场碎屑进入按键缝隙造成卡滞，也不会因为间隙过小导致相邻按键联动触发。设备侧面做了防滑的橡胶包覆层，包覆层表面做了细密的菱形防滑纹，手上沾有少量油污或者汗液时也能稳定握持，不会出现滑脱的情况。

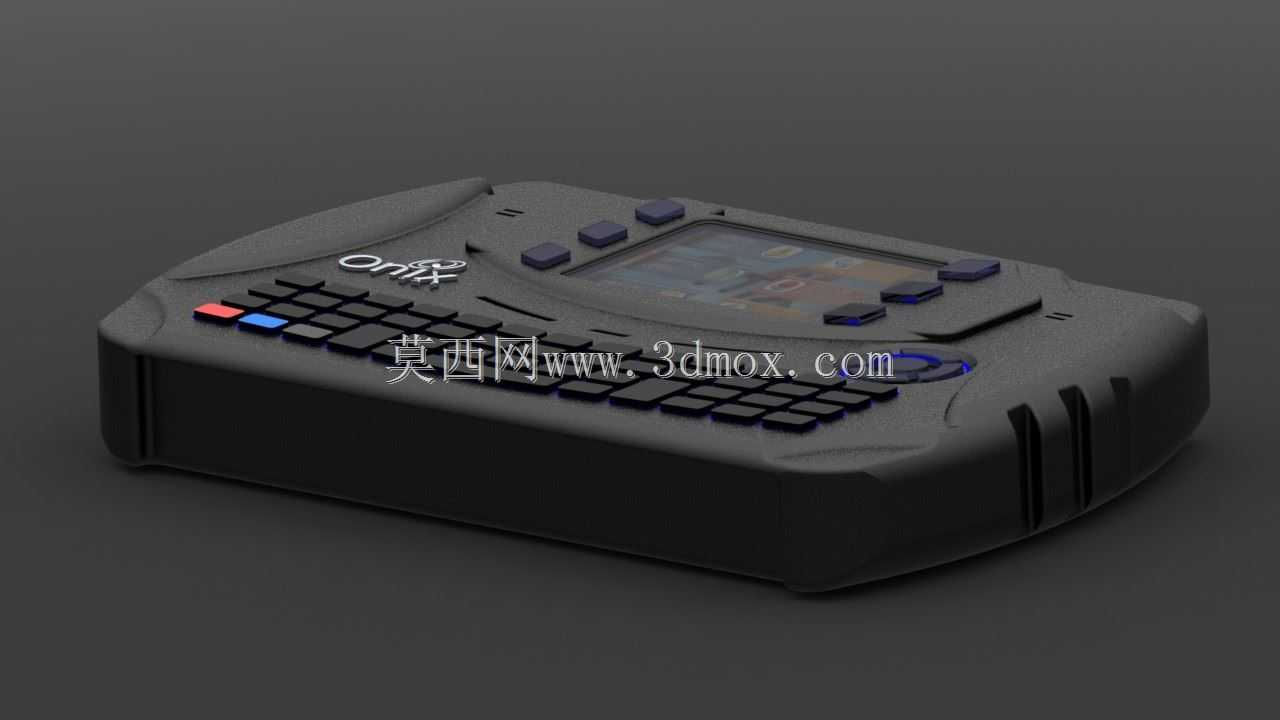

　　从实际应用场景来看，这类设备主要用于工业现场的无损检测、数据采集、现场参数校准作业，经常需要在高空、狭窄设备间隙、户外强光环境下使用，因此壳体的壁厚做了差异化设计，握持区域壁厚2.5mm，边角受力区域壁厚加厚到3.2mm，内部设置了纵横交错的加强筋，筋条厚度1.2mm，筋条间距12mm，在1.2米高度自由跌落至水泥地面的工况下，壳体不会出现开裂，内部电路板的安装位置全部设置了硅胶减震垫，减震垫压缩率设置为30%，跌落时的冲击载荷会被减震垫吸收，避免电路板上的贴片元件受冲击脱落。设备的接口全部设置在底部区域，接口外侧配备一体式的橡胶防护盖，防护盖和壳体之间通过软胶连接带固定，避免防护盖丢失，接口防护等级达到IP65，能够在有喷淋、多粉尘的现场环境下正常使用，不会因为进水进尘造成电路故障。

　　在安装边界的设计上，内部的电路板、电池模块、传感器模块全部采用堆叠式安装结构，各模块之间通过定位柱和螺丝固定，定位柱和电路板之间设置0.2mm的装配间隙，抵消壳体注塑成型产生的形位公差，避免装配时出现螺丝孔对位不准的问题。电池仓设置在设备背部，采用卡扣式电池盖设计，电池盖和壳体之间设置一圈密封橡胶圈，更换电池时不需要额外工具，按压卡扣即可打开电池盖，单块电池的安装空间按照18650双电池组的尺寸预留，能够满足8小时以上的连续作业供电需求。设备背部还预留了腕带安装孔位，可以选配可调式腕带，高空作业时将腕带套在手腕上，避免设备失手坠落造成设备损坏或者现场安全事故。

　　从结构设计的合理性角度看，这款设备的按键排布充分考虑了现场操作人员的使用习惯，没有追求过度轻薄的外观，而是把耐用性、操作便利性放在设计的首位，壳体的分模线设置在侧面的防滑包覆层下方，日常握持时不会接触到分模线的毛刺，握持手感更顺滑，所有的外露螺丝全部采用十字沉头螺丝，螺丝孔位做了沉孔处理，螺丝安装后和壳体表面齐平，不会出现凸起刮手的问题，同时也方便后期维护拆解。设备的显示屏视窗采用防刮花的亚克力材料，表面做了硬化处理，硬度达到3H，日常使用中接触到工具、工件表面不会轻易留下划痕，视窗和壳体之间采用双面胶粘接密封，配合周边的凸台结构，进一步提升设备的防尘防水能力。
