纪念款换挡杆造型创意摆件结构设计

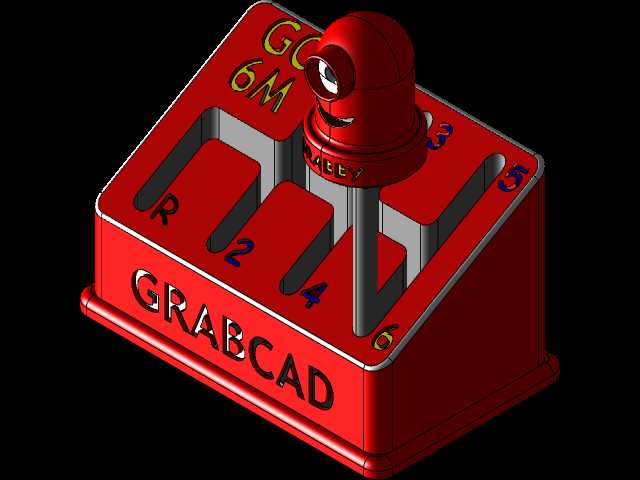

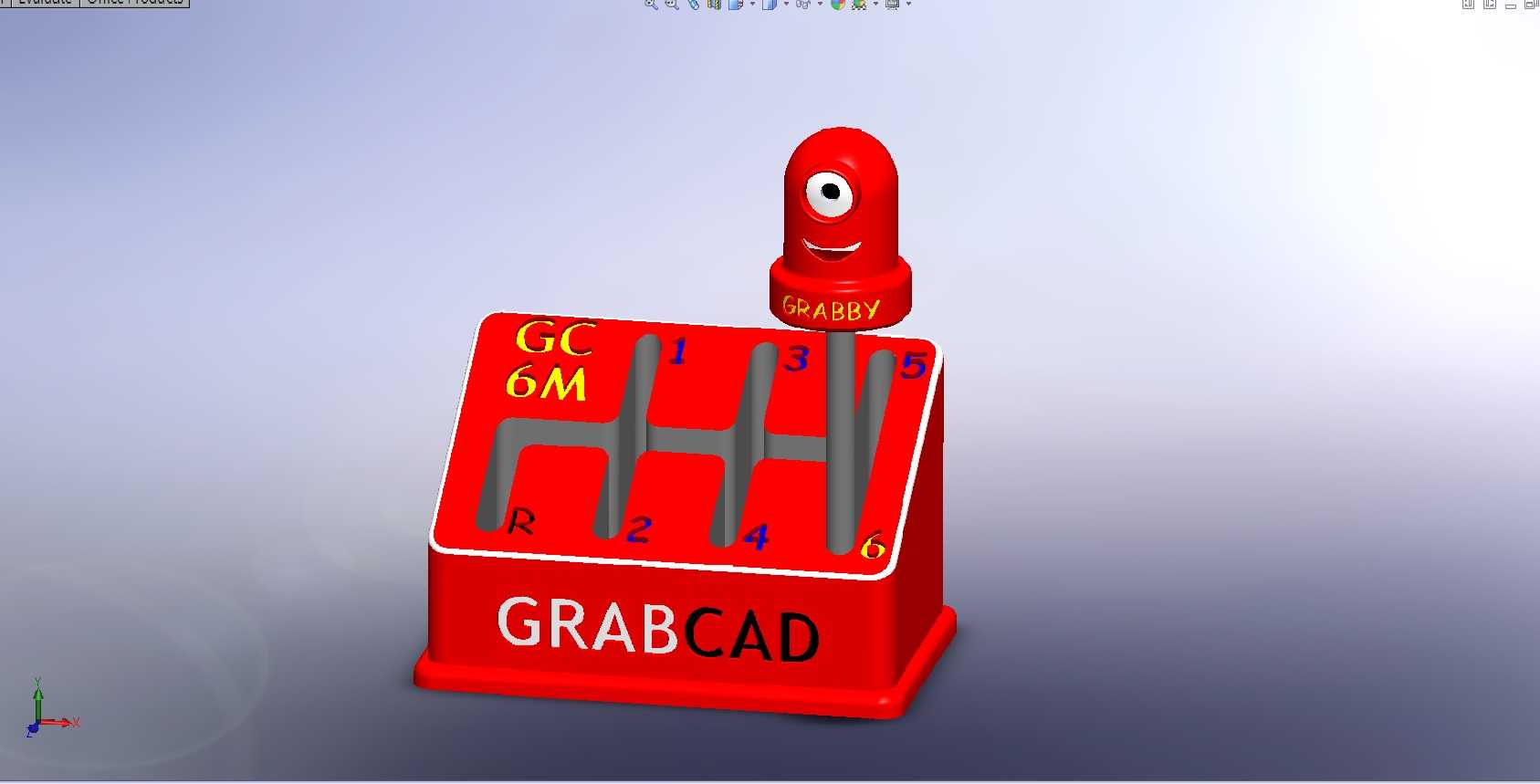

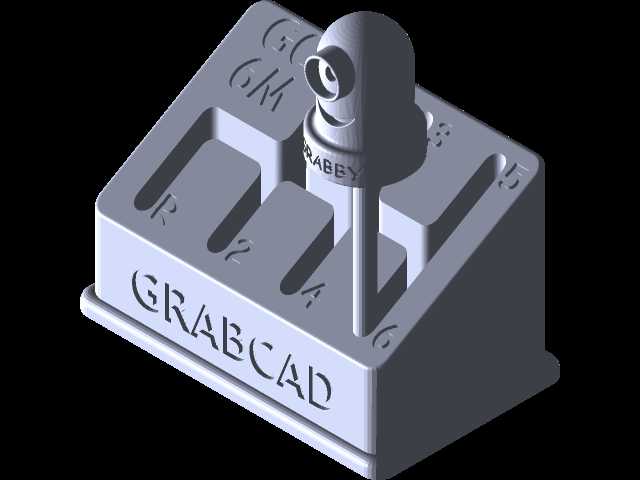

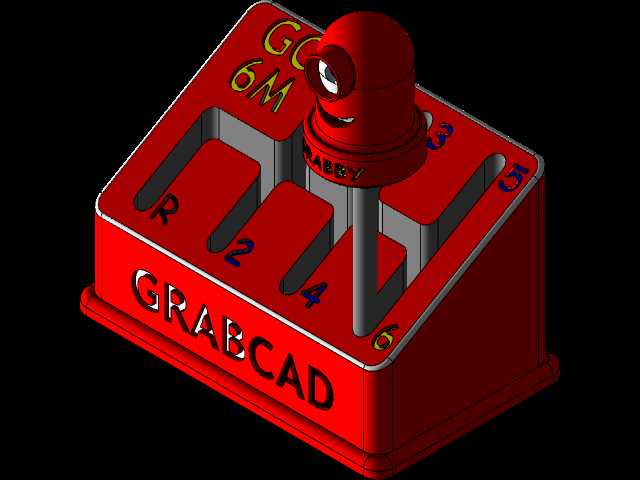

　　这款创意摆件的设计核心，是将机动车手动变速器换挡操纵机构的核心特征，与纪念属性的文创展示需求做深度融合，没有采用常规奖杯的对称杯体结构，而是把日常驾驶中高频接触的换挡杆作为核心视觉载体，让熟悉机械操作的受众能快速捕捉到设计的共鸣点。从结构分层来看，整体分为底座承载区、挡位标识区、操纵杆主体、顶部造型头四个独立模块，各模块之间采用定位止口配合，既满足3D打印一体成型的工艺要求，也预留了后期拆分喷涂、分色组装的操作空间，不需要额外添加紧固件就能完成整体装配。底座部分采用带圆角的长方体轮廓，底部边缘做了3mm高度的凸边设计，模拟车载换挡机构的安装基座形态，放置在平面上时能形成稳定的支撑面，经重心校核，整体重心落在底座投影面的中心偏后位置，

　　即使受到轻微的侧向触碰也不会发生倾翻，满足桌面摆放的稳定性要求。底座正面做了下沉式的刻字区域，字符采用凸起0.8mm的结构设计，不需要后期粘贴标识，成型后就能形成清晰的视觉识别，字符的笔画宽度统一设置为1.2mm，避免小尺寸特征在打印过程中出现断连、缺损的问题。挡位标识区的设计完全还原了手动变速器6速挡位的布局逻辑，六个挡位槽的位置按照实车换挡的行程比例做等比缩放，每个槽位的宽度匹配换挡杆的直径，预留0.2mm的间隙，让换挡杆可以在槽位之间顺畅滑动，模拟真实的换挡操作手感；每个挡位对应的数字标识采用嵌色槽设计，槽深0.5mm，后期可以填入不同颜色的填料完成分色，不需要复杂的遮喷工艺就能实现清晰的挡位数字区分。

　　操纵杆部分采用等直径的圆柱结构，杆身长度按照整体造型的视觉比例做调整，没有完全照搬实车换挡杆的长度尺寸，避免整体造型出现头重脚轻的问题；杆身与底座的连接位置做了圆弧过渡，减少应力集中的同时，也让线条过渡更流畅。顶部的造型头采用圆润的卡通化设计，没有使用常规的球形换挡头形态，而是做了带拟人化特征的曲面造型，所有外边缘都做了R2以上的圆角处理，没有尖锐棱角，既满足日常摆放的安全要求，也让整体造型更具趣味性。从应用场景来看，这款结构既可以作为桌面文创摆件使用，也可以作为机械主题活动的纪念载体，挡位可滑动的结构设计让它不只是静态展示品，还具备一定的交互属性，使用者可以拨动换挡杆在不同挡位间切换，模拟换挡操作的手感，

　　相比普通静态摆件更具互动感。设计过程中对所有特征的尺寸做了工艺适配，所有壁厚统一设置为2mm，既保证结构强度，也不会因为壁厚过大导致打印过程中出现变形；所有内凹特征的脱模斜度统一设置为1.5度，不管是采用3D打印工艺还是小批量注塑工艺，都能顺利完成脱模，不需要额外做结构修改。安装边界方面，整体底座的投影尺寸控制在常规桌面摆件的合理范围内，不需要额外的安装固定结构，直接放置在平整桌面即可使用，底部可以粘贴防滑胶垫，进一步提升放置的稳定性，避免滑动剐蹭桌面。在细节处理上，挡位槽的边缘做了微小的倒角处理，模拟实车换挡机构的挡位导向结构，拨动换挡杆的时候能感受到清晰的挡位入位感，不会出现卡顿或者松旷的问题；顶部造型头与杆身的连接采用螺纹配合结构，可以方便地拆卸更换不同的造型头，拓展产品的个性化定制空间。整体色彩搭配采用高饱和度的主色调，配合金属色的细节点缀，视觉识别度高，同时分色区域都做了清晰的边界设计，后期表面处理时不需要复杂的遮罩就能完成分色作业，降低小批量制作的工艺难度。
