多边形几何造型千万会员纪念奖杯结构设计

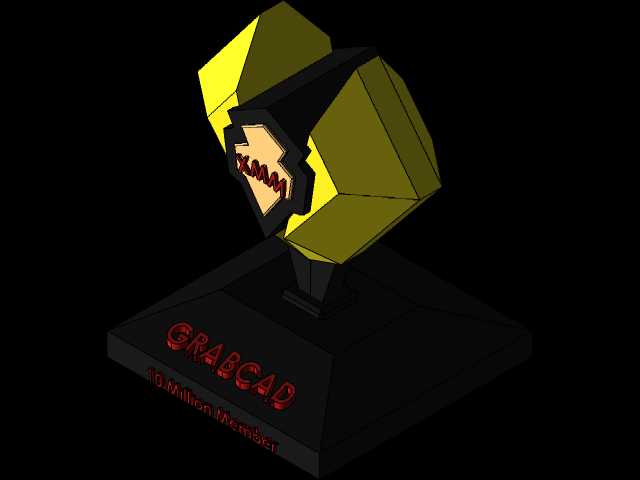

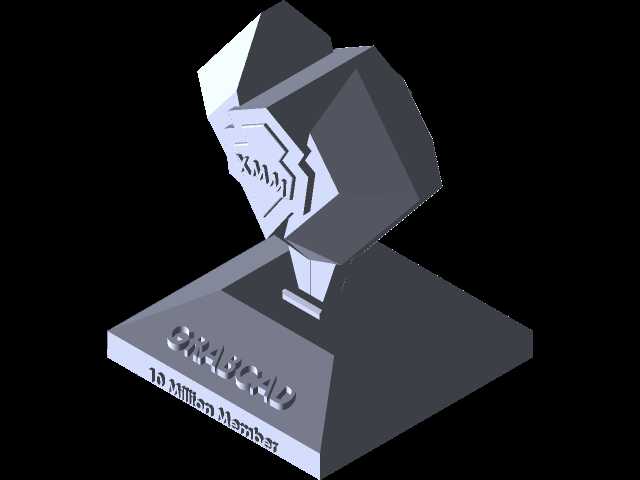

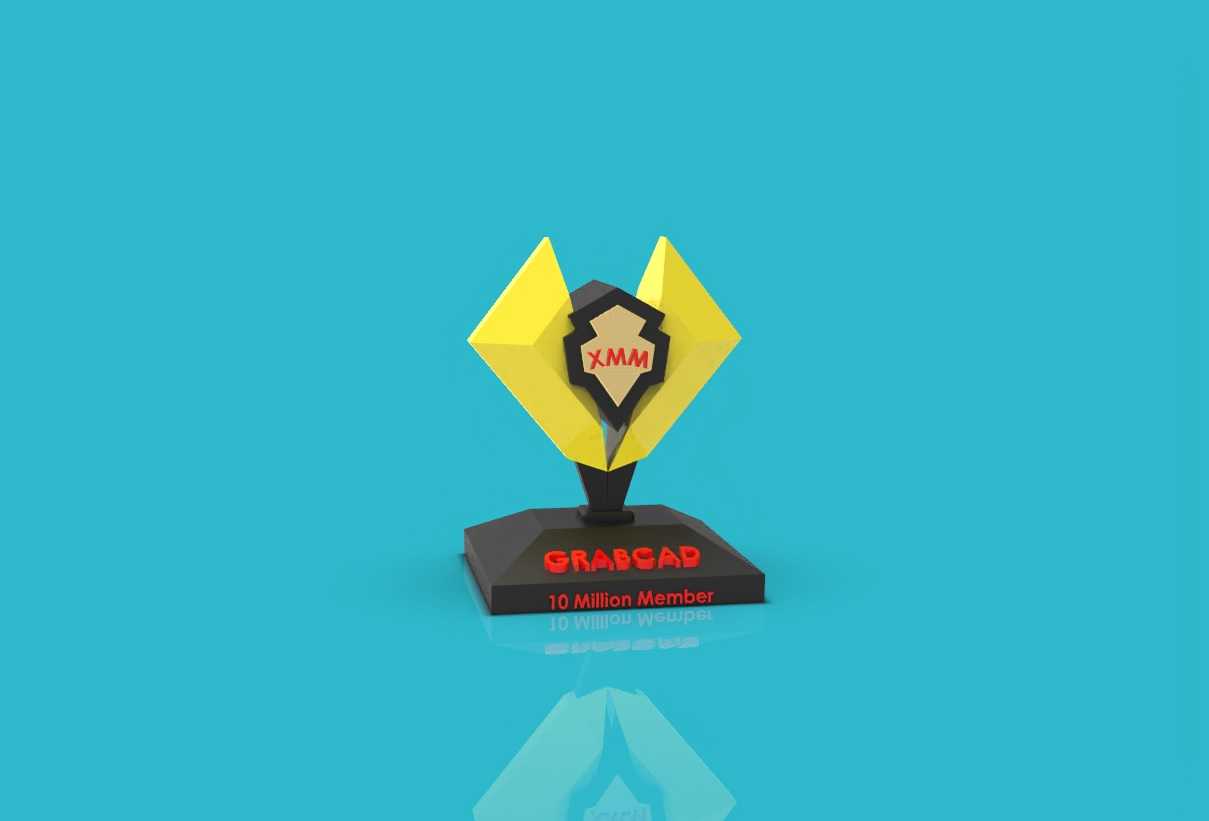

　　这款纪念奖杯的结构设计，最初是面向平台用户里程碑纪念场景开发的展示类摆件，核心用途是放置在企业展厅、活动颁奖台、个人收藏展柜中，作为用户规模突破节点的实体纪念载体，承担品牌价值传递、活动荣誉授予的功能，区别于常规赛事奖杯的流线型设计，整体采用低多边形几何切面语言构建视觉识别性。从结构拆分来看，整个奖杯分为上部造型主体、中部连接支柱、下部配重底座三个独立装配模块，三个模块之间采用定位止口加粘接的方式完成装配，无需额外紧固件，既保证装配后的整体一致性，也降低了后续小批量生产的加工难度。上部造型主体采用对称双V型切面结构，两个向外展开的多边形翼面形成向上托举的视觉张力，翼面之间嵌入盾形标识安装位，标识位预留0.2mm的下沉深度，

　　可直接粘贴金属铭牌或者做丝印、镭雕处理，不需要额外做标识固定结构；翼面的所有切面夹角统一控制在37度，既保证3D打印或者CNC加工时的出模角度，不会出现倒扣结构，也让光线照射在表面时能形成均匀的明暗层次，不需要额外做表面纹理处理就能有足够的立体感。中部连接支柱采用上窄下宽的锥台结构，上端与上部造型主体的连接面做了R1.5的圆角过渡，避免应力集中导致的连接处断裂，下端与底座的连接位置做了方形定位凸台，凸台尺寸比底座上的定位凹槽小0.1mm，装配时可以快速对位，不会出现装偏的问题；支柱的截面尺寸经过配重核算，保证上部造型的重心完全落在支柱的中心轴线上，即使受到轻微的侧向触碰也不会出现倾倒的情况。下部底座采用梯形台结构，

　　底部做了3mm深度的内凹空腔，空腔内可以嵌入金属配重块，根据不同的摆放场景调整整体重量，如果是用于展会频繁搬运的场景，可以减少配重块重量降低整体负重，如果是用于固定展柜长期展示的场景，可以增加配重块提升放置稳定性；底座正面预留了长条形标识区域，区域内做0.15mm的下沉处理，可用于蚀刻纪念文字、活动名称等内容，底座底部四个角位置预留了硅胶防滑垫的粘贴位，每个粘贴位直径8mm，粘贴防滑垫后可以避免奖杯在光滑玻璃、石材台面上出现滑动，同时也能防止底座底部划伤摆放台面。从安装边界尺寸来看，整个奖杯的最大外轮廓宽度控制在120mm，整体高度控制在180mm，底座的占地面积为100mm*70mm，常规的展示台、荣誉墙置物架都可以直接放置，

　　不需要预留额外的安装空间；所有外露的棱边都做了R0.8的倒角处理，没有尖锐的边角，避免搬运、摆放过程中划伤人员。设计过程中优先考虑了多工艺适配性，不管是采用光固化3D打印做小批量定制款，还是采用CNC加工铝合金、亚克力材质做高端纪念款，或者采用注塑工艺做批量量产款，都不需要对结构做大幅修改，所有壁厚统一控制在2.5mm，既保证结构强度，也不会因为壁厚过大导致3D打印时出现形变、注塑时出现缩痕的问题。在结构验证阶段，针对上部翼面的受力情况做了模拟校核，当翼面承受5N的侧向压力时，最大形变量不超过0.1mm，完全满足日常摆放、搬运过程中的受力需求，不会出现翼面断裂的问题；底座的配重空腔设计也兼顾了走线需求，如果后续需要在奖杯内部加装发光模块，空腔内可以直接放置电池与控制电路板，支柱内部预留了2mm的走线孔，不需要额外破坏外观结构就能完成灯光模块的加装，拓展奖杯在夜间展示场景下的视觉效果。不同于常规奖杯的曲面建模思路，整个模型全部采用平面切面构建，建模过程中所有相邻切面之间都做了共面约束，没有出现碎面、重叠面的问题，导入到任何加工软件中都可以直接生成刀路或者打印路径，不需要额外做模型修复；各个装配模块之间的配合间隙经过反复调整，既不会因为间隙过小导致装配困难，也不会因为间隙过大出现装配后松动、错位的问题。
