柴油传感器配套可打印安装固定支架

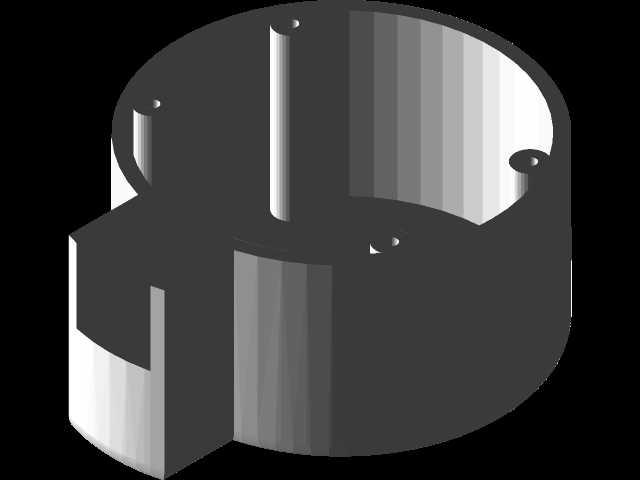

　　在柴油动力设备的传感监测系统搭建中，传感器的安装固定精度直接影响液位、介质状态等参数的采集稳定性，这款适配柴油传感器的安装支架，正是针对现场安装的实际痛点完成的结构设计。日常在发电机组、柴油储运罐体、工程车辆燃油系统的运维与改装场景里，经常会遇到传感器安装位不匹配、原有固定结构老化碎裂、特殊安装空间需要定制支撑件的问题，传统机加工支架需要开料、铣削、钻孔多道工序，小批量定制时周期长成本高，而这款支架采用适配3D打印的结构设计，可直接通过熔融沉积成型工艺快速制作，能快速响应现场改装、备件替换的需求。从结构功能来看，支架主体采用环形承托结构，内径尺寸完全匹配对应型号柴油传感器的主体外径，承托面做了0.8mm的等高限位凸台，

　　传感器装入后不会出现轴向窜动，避免车辆运行、设备震动时传感器移位导致的检测数据漂移。支架侧面延伸出的耳状安装位，预留了两个标准安装孔位，孔位间距参考了常见柴油设备预留的传感器安装螺孔间距，安装时可直接通过螺栓将支架固定在罐体侧壁、设备机架的预设点位上，不需要额外打孔破坏原有设备结构。设计过程中特意规避了3D打印的常见工艺缺陷，所有竖向结构都做了45度以内的拔模斜度，悬空位置的支撑结构可在打印完成后轻松去除，不需要额外做复杂的后处理；壁厚统一设置为2.5mm，既保证了打印完成后的结构强度，能承受柴油传感器本身的重量以及设备运行带来的持续震动，又不会因为壁厚过大导致打印耗材浪费、打印时间过长。安装边界方面，

　　支架整体高度控制在45mm以内，最大外圆直径为72mm，侧向延伸的安装耳总宽度为95mm，即使在柴油机组旁狭窄的安装空间内，也能顺利完成装配，不会和周边的油管、线束、其他阀件产生结构干涉。承托环内侧预留了1mm的间隙余量，即使打印过程中出现轻微的尺寸收缩，也能保证传感器顺利卡入到位，不需要二次打磨修配。在实际应用中，这款支架不仅可以用于固定柴油液位传感器，也可适配同外径尺寸的其他柴油介质检测传感器，不管是户外作业的工程机械设备燃油系统改造，还是实验室柴油动力测试台架的传感器临时固定，都能通过快速打印该支架完成安装作业，省去了传统机加工定制的等待周期。结构上没有多余的装饰性设计，所有几何特征都服务于安装固定的核心功能，

　　安装孔位做了沉台设计，螺栓锁紧后螺帽不会突出支架表面，避免后续布线、维护时被螺帽刮蹭损伤线束外层绝缘皮。环形承托结构的底部做了三个均匀分布的加强筋，连接承托环与底部安装平面，在不增加整体壁厚的前提下提升了支架的抗扭强度，即使在设备长期震动的工况下，也不会出现支架根部断裂的问题。针对柴油使用场景可能存在的油污附着问题，支架结构没有设计狭小的凹槽死角，日常维护时可以直接用抹布擦拭表面油污，不会出现油污积存难以清理的情况。
