幻影F1配套闸板阀结构三维设计作品

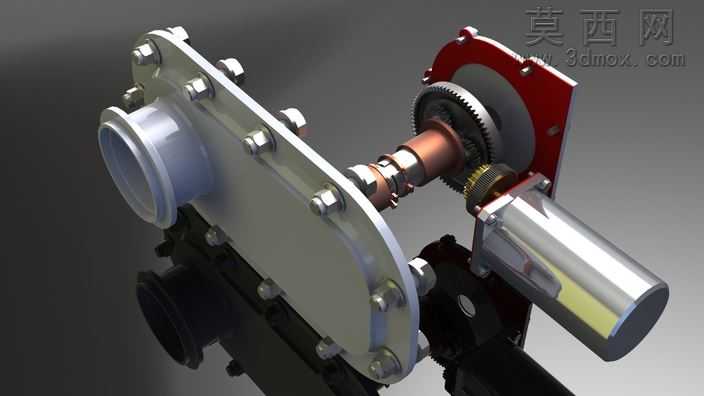

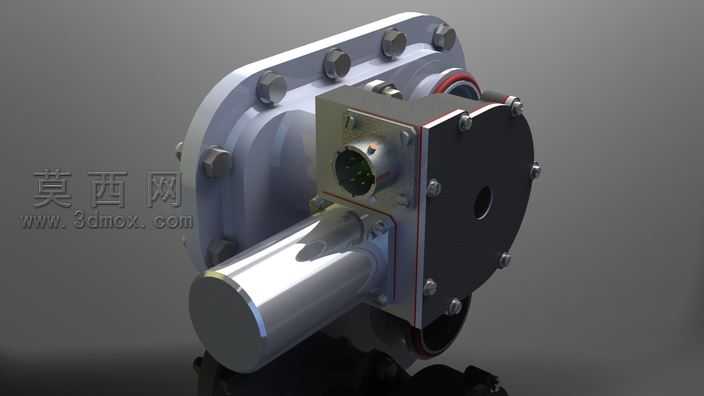

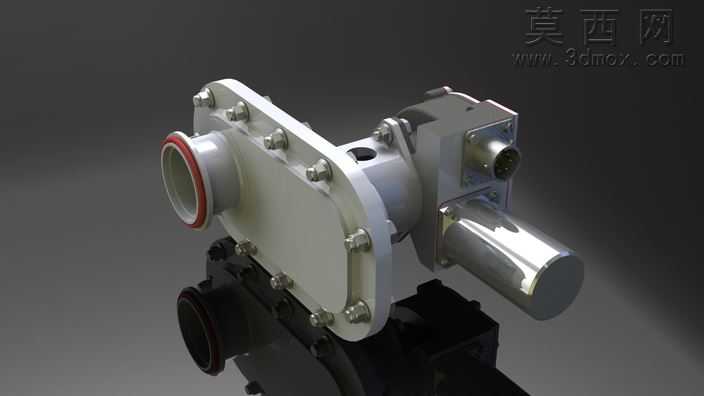

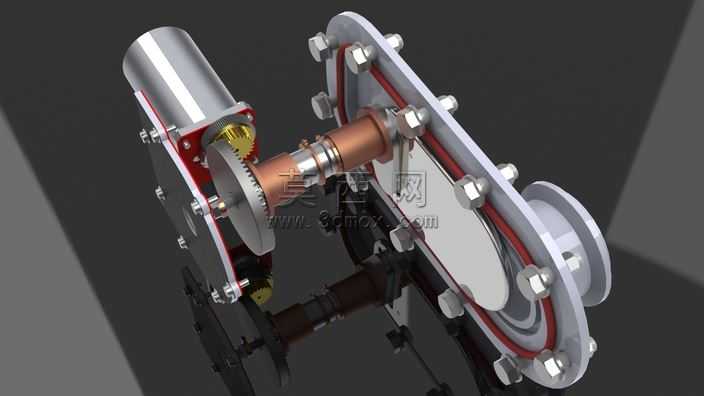

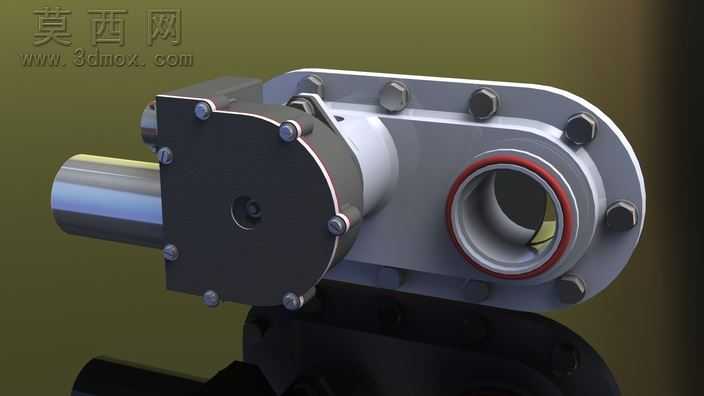

本作品为适配幻影F1相关工况的闸板阀三维设计成果，建模阶段依托三维参数化设计软件完成全零件1:1比例构建，首先梳理闸阀的核心功能逻辑，明确该款阀门在管路系统中承担截断介质通路的核心作用，从基础的阀体基体开始建模，通过拉伸、旋转、切除等基础特征命令搭建阀体的主体轮廓，精准还原阀体上的快接接口结构，接口处的密封槽位尺寸严格匹配行业密封件安装标准，保证后续密封结构的装配合理性。针对阀板驱动部分，建模时逐一构建驱动轴、连接支架、信号反馈模块的独立零件，对零件上的螺栓安装孔、定位销孔、密封配合面均做了公差适配的细节处理，所有装配位置均添加了对应的配合约束，可实现完整的装配干涉检查，验证各零件运动过程中无结构冲突。材质与渲染阶段，针对不同零件的实际材质属性做了区分设置：阀体主体采用铸铝材质，调整材质的粗糙度、金属度参数还原铸铝件哑光磨砂的金属质感；接口处的密封胶圈采用丁腈橡胶材质，添加轻微的漫反射粗糙度模拟橡胶件的哑光触感；外露的驱动轴采用抛光不锈钢材质，调整环境反射参数还原金属表面的高光反射效果；连接螺栓采用镀锌钢材质，还原标准件的表面质感。渲染阶段搭建了三点布光的摄影棚环境，添加柔和的环境HDR贴图，让金属表面的反射更具真实感，通过调整景深参数突出阀门主体结构，弱化背景干扰，清晰展示阀门的整体外观与各部件的装配关系。结构设计上，该闸板阀采用侧装式阀板密封结构，相比传统闸阀结构更紧凑，配套的外置驱动模块可实现阀板位置的信号反馈，适配自动化管路控制的使用需求，密封结构采用双重径向密封设计，可在对应工况压力下保证介质无泄漏，整体建模过程中对所有壁厚、圆角、安装让位结构均做了工艺性优化，确保模型结构符合实际机加工与装配的工艺要求，可直接用于后续的工程图导出、结构仿真验证以及产品展示演示使用。
