工业可调式压力控制阀三维结构设计

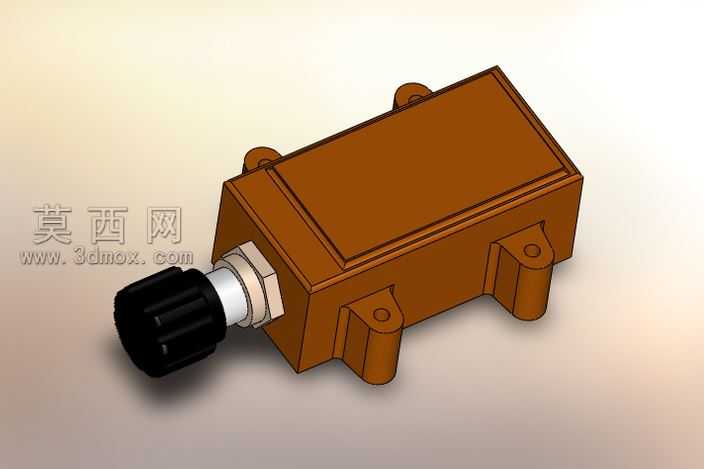

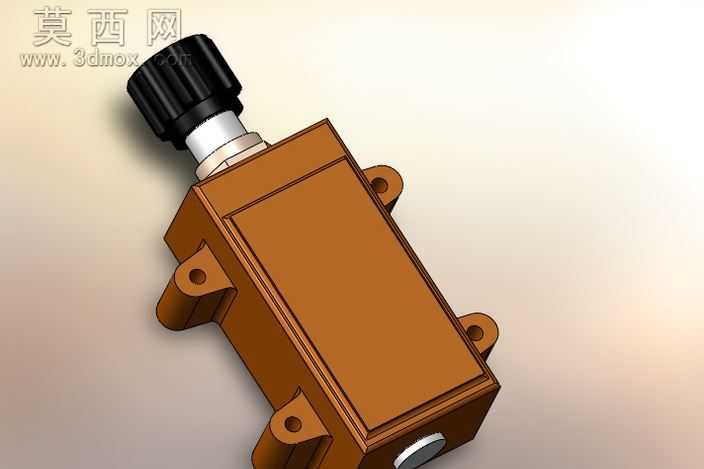

本作品为工业场景使用的可调式压力控制阀三维建模成果，建模过程依托三维参数化设计思路完成，首先对压力控制阀的实际功能需求进行拆解，明确其作为流体管路压力调节核心部件的结构组成逻辑，将整体模型划分为阀体主体、调节旋钮、锁紧组件、安装固定座四个核心模块逐一构建。建模阶段优先绘制各部件的二维草绘截面，通过拉伸、切除、旋转等基础特征命令生成主体毛坯结构，针对阀体上的安装耳座，采用凸台拉伸配合孔特征完成带安装孔的支脚结构，确保支脚的安装孔位同轴度、支脚与阀体主体的连接过渡圆角符合实际加工的工艺要求，避免出现应力集中的尖锐结构。调节旋钮部分采用旋转特征生成带防滑纹理的旋钮主体，防滑槽通过圆周阵列命令均匀排布，还原实物旋钮的防滑操作手感，旋钮与阀体衔接的锁紧螺母、密封衬套部分，通过螺旋线扫描生成螺纹特征，配合倒角、退刀槽细节还原螺纹连接的真实装配关系，保证各衔接部件的装配间隙符合机械设计公差要求。材质与渲染阶段，为阀体主体赋予棕褐色工程塑料材质，调整材质的粗糙度参数模拟工业注塑件的哑光质感，调节旋钮赋予黑色硬质工程塑料材质，适当降低粗糙度体现旋钮表面的细微磨砂效果，金属锁紧螺母、衬套部分赋予金属材质，调整金属反射率与高光参数，还原金属机加工件的金属光泽。整体装配阶段通过同轴配合、面重合配合完成所有部件的虚拟装配，验证各部件之间不存在干涉问题，调节旋钮的旋转行程预留合理空间，还原压力控制阀通过旋钮旋转调整内部阀芯位置、进而改变管路通流面积实现压力调节的功能逻辑。建模过程中对阀体内部的流道结构做了合理简化，在保证外部结构完整还原的前提下，兼顾模型的轻量化，既可以用于工业阀件的结构展示、教学演示，也可作为流体系统三维布局的配套构件使用，整体模型结构严谨，细节还原度高，符合工业级三维模型的设计规范。
