法兰连接式角通单向止回阀三维设计

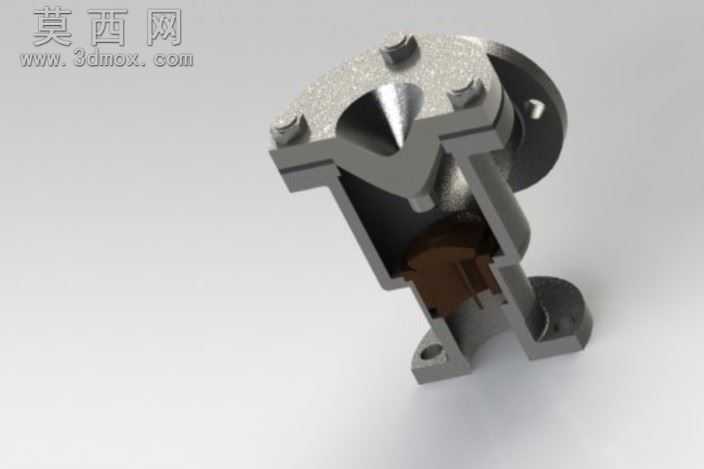

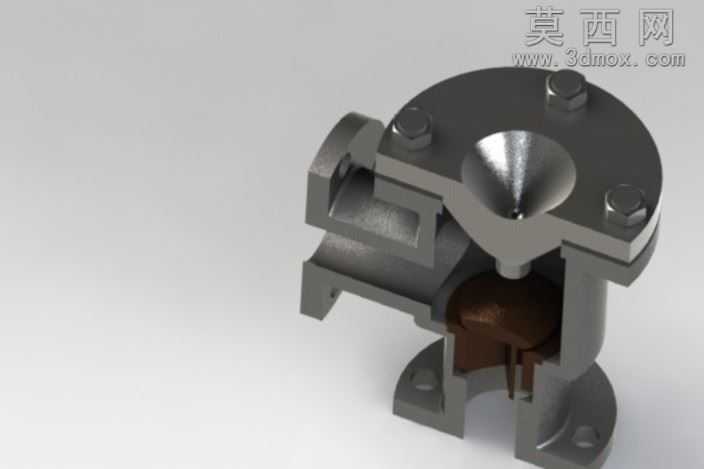

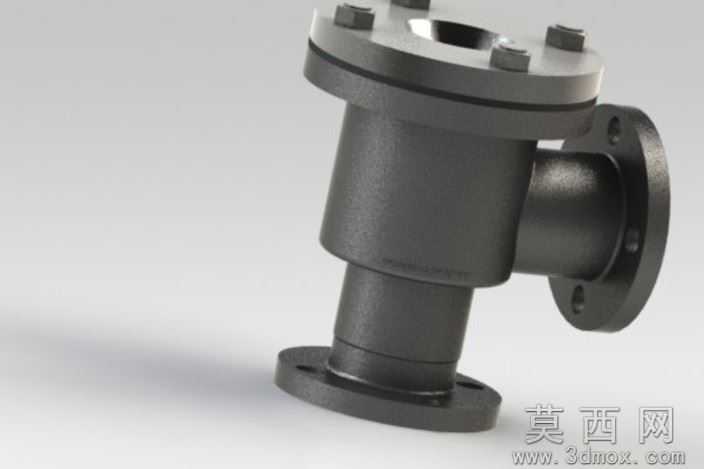

本模型为角通结构的法兰式非返回阀，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循阀门类机械零件的设计规范，对阀体、阀盖、法兰盘、紧固螺栓、内部启闭件等所有组成零件进行独立建模后完成虚拟装配，完整还原了该类止回阀的真实装配关系与结构细节。建模阶段首先完成主体阀体的结构搭建，针对角通式的流道走向，采用扫掠、拉伸切除等特征命令构建平滑的内部流道，保证流道转折处的过渡曲率符合流体输送的阻力要求，避免出现直角突变的结构；三个连接端均采用标准法兰结构，建模时严格匹配对应公称通径的法兰尺寸参数，对法兰盘上的螺栓孔、密封面凸台、倒角细节均做了精准还原，保证法兰连接面的平面度与密封结构的合理性。阀盖与阀体的连接采用螺栓紧固结构，顶部法兰盘上的六角螺栓按照圆周均布的方式排布，建模时对螺栓的六角头、螺纹段、压紧面的细节都做了写实处理，还原了紧固件的装配状态。材质与渲染阶段，针对阀门的工业应用场景，为阀体、阀盖等承压主体部件赋予了哑光深灰铸铁材质，调整材质的粗糙度、金属度参数还原铸造阀体的哑光金属质感，为紧固螺栓赋予了稍亮的碳钢材质，通过材质差异区分不同零件的功能属性；渲染时采用柔和的工业产品布光方案，通过主光、辅光、轮廓光的搭配，清晰展现阀体的曲面轮廓、法兰的结构层次、螺栓的细节特征，同时在背景处添加柔和的投影，增强模型的立体感与真实感。结构设计上，该止回阀依靠内部启闭件的自重与流体压力实现单向通断功能，建模时预留了内部启闭件的活动空间，保证流体从下端法兰流入、侧方法兰流出时可顺利顶开启闭件实现通路，反向流动时启闭件回落压紧密封面实现截断，完全符合非返回阀的功能逻辑；所有零件的壁厚、过渡圆角、安装尺寸都参考通用工业阀门的设计标准，模型无干涉、无破面，可用于阀门结构教学、产品展示、流体仿真分析前处理等场景，完整展现了角通法兰式止回阀的结构特点与设计逻辑。
