L298N步进电机驱动控制模块结构设计

　　在小型自动化设备、教学实验平台、创客DIY项目的电控系统搭建中，电机驱动模块是连接主控单元与执行电机的核心中间部件，L298N作为一款成熟的双H桥驱动方案，其结构设计直接决定了电控回路的散热表现、安装适配性与接线维护效率。这款驱动模块的核心功能是接收主控板输出的低压逻辑控制信号，将其转换为足以驱动电机运转的功率输出，单模块可同时支持1台两相四线步进电机的整步/半步驱动，或是2台直流有刷电机的正反转、调速控制，覆盖了绝大多数小型运动执行场景的驱动需求，常见于智能小车底盘驱动、小型机械臂关节控制、自动化送料机构的动力输出、教学实验台的电机演示回路等场景。

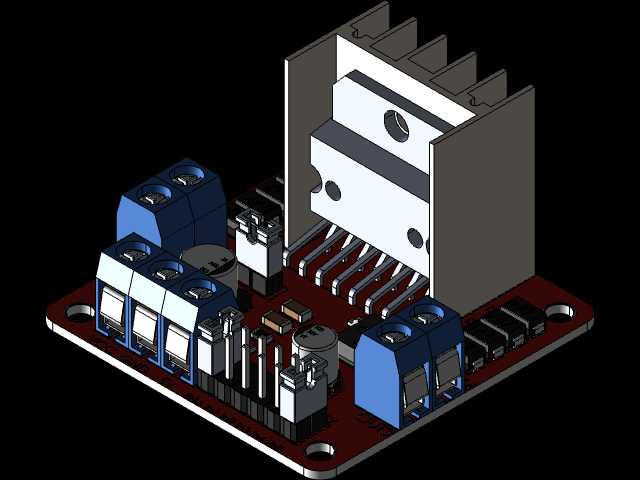

　　从结构设计思路来看，这款模块的布局完全围绕功率回路的散热需求与接线操作的便利性展开。模块上体积最大的黑色梳齿状结构是铝合金散热片，直接贴合在L298N功率芯片的背面，因为H桥在大电流通断过程中会产生明显的导通损耗与开关损耗，芯片结温快速升高会触发过温保护甚至烧毁芯片，梳齿结构的散热片通过增加与空气的接触面积，在自然对流条件下即可将芯片工作温度控制在合理区间，无需额外加装风冷装置即可满足2A以内持续输出电流的散热要求，若应用场景需要长时间满负载驱动电机，也可在散热片上预留的安装孔位加装微型风扇进一步强化散热能力。

　　模块的接线区域采用分区布局，功率接线端与逻辑信号端完全分离，避免强电回路与弱电信号之间的串扰。靠近散热片一侧的蓝色大电流接线端子为电机输出端与电源输入端，采用螺丝压接的接线方式，可适配0.5-2.5平方毫米的多股铜芯导线，足够承载电机启动瞬间的峰值电流，端子旁印有清晰的丝印标识，标注每个端子对应的功能，接线时无需反复查阅手册即可完成回路连接，降低现场接线的出错概率。模块另一侧的排针为逻辑控制端，采用标准2.54mm间距排针，可直接与Arduino、STM32、51单片机等主流主控板的IO口通过杜邦线连接，也可根据安装需求将排针更换为接线端子，适配不同的接线场景。

　　模块的板载元件布局充分考虑了安装边界与空间占用，整体外形为矩形结构，散热片突出于PCB板面的高度经过核算，既保证了足够的散热齿高，又不会在安装时与周边其他部件产生干涉。PCB板的四个角预留了标准安装孔位，孔位间距符合通用电子模块的安装尺寸规范，既可以通过铜柱将模块固定在亚克力、铝合金材质的设备安装板上，也可以利用尼龙扎带将模块绑定在设备框架的型材上，适配不同设备的安装条件。板载的电源指示灯与状态指示灯布置在信号端一侧，安装后可直观观察模块的供电状态与通道输出状态，无需额外外接检测设备即可快速判断模块是否正常工作。

　　在实际选型应用中，这款驱动模块的安装边界需要结合具体使用场景核算：模块的功率回路供电范围支持7-12V直流输入，逻辑端可独立5V供电也可通过板载稳压电路从功率端取电，当驱动直流电机时，单通道持续输出电流可达2A，峰值电流可支持短时3A输出，足够驱动额定电压12V以内、功率25W以下的直流有刷电机；驱动步进电机时，可通过IN1-IN4四个逻辑引脚输出对应的时序脉冲，实现步进电机的正反转、角度控制与转速调节，配合细分控制程序可实现更高精度的位置控制。模块的PCB板材采用1.6mm厚的FR-4玻纤板，铜箔厚度满足大电流回路的载流要求，功率走线做了加宽处理，降低大电流通过时的线路压降与发热，信号走线做了短直处理，减少信号传输过程中的干扰与延迟。

　　从结构细节来看，模块上的功率元件与信号元件之间留有足够的安全间距，高压功率回路与低压信号回路之间没有交叉走线，避免了爬电距离不足导致的短路风险。散热片与功率芯片之间涂有导热硅脂，填充两者接触面的微观空隙，降低热阻，提升热量从芯片传递到散热片的效率。接线端子采用带防松设计的螺丝结构，设备运行过程中产生的振动不会导致接线松动脱落，提升长期运行的可靠性。模块整体没有多余的突出结构，在紧凑的设备内部安装时，可与其他控制板、传感器模块并排布置，不会占用过多的安装空间，非常适合小型自动化设备内部紧凑空间的电控布局需求。
