2020规格T型槽铝框结构设计

　　在电力变压器配套构件的设计选型中，框架类支撑件的结构合理性直接影响内部组件的安装精度与长期运行稳定性，这款T型槽铝框就是针对2020规格安装场景开发的专用支撑构件。从实际应用场景来看，这类铝框多用于中小型电力变压器的内部绕组支撑、外接端子排固定，或是配套外围防护组件的安装基座，在配电房嵌入式安装、户外箱变内部模组固定场景中都有广泛使用，相比传统焊接钢框架，铝质T型槽结构无需二次焊接打孔，可通过槽内螺栓灵活调整安装点位，适配不同规格的电气元件固定需求。

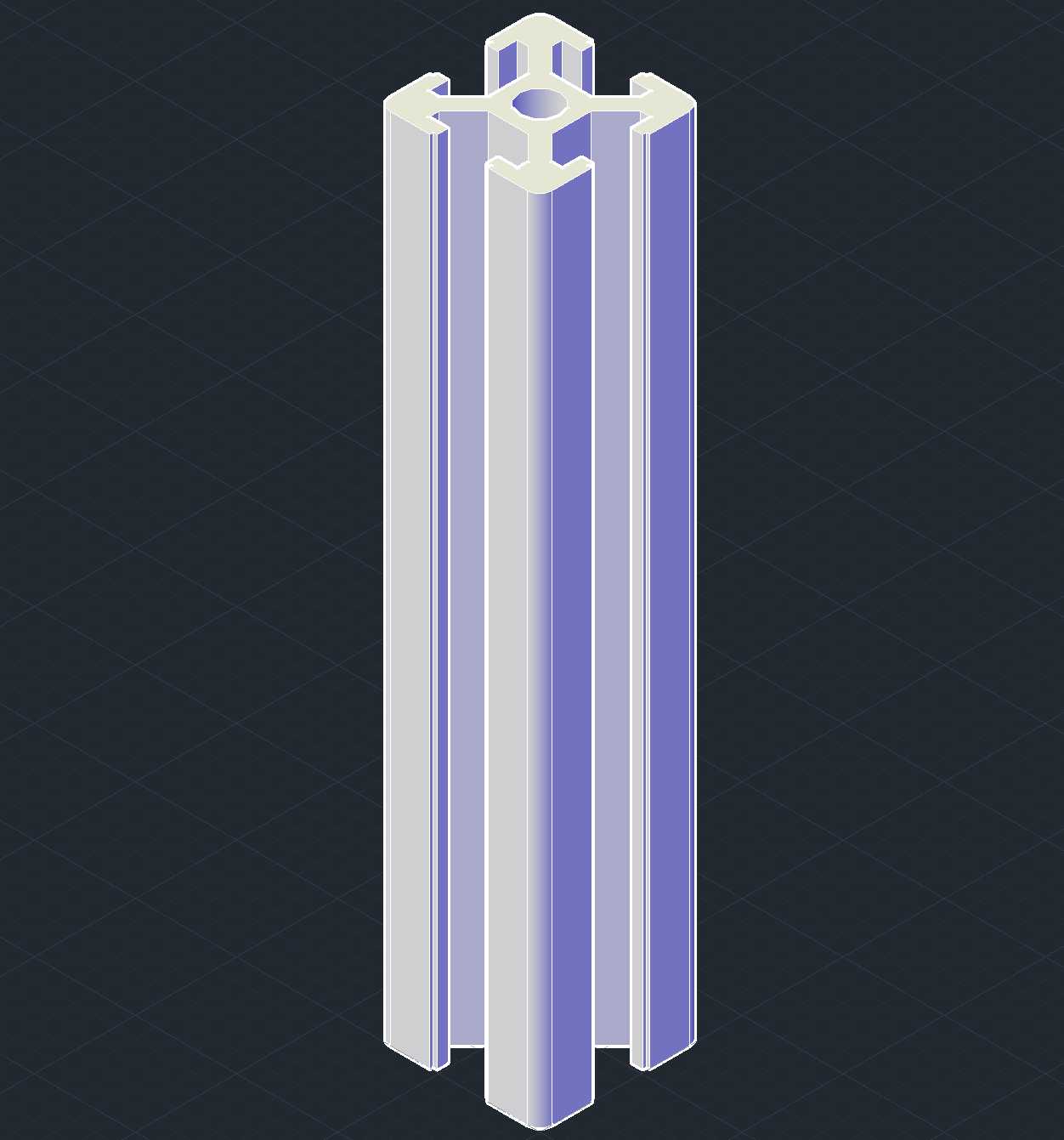

　　从设计思路层面，这款铝框采用对称式四向延伸结构，中心预留直径5mm的中心定位孔，作为整个框架的安装基准，装配时可通过该孔与设备基座上的定位销快速对位，避免框架安装偏移。四个延伸臂端部均设计有标准T型槽结构，槽口尺寸适配常用的M4、M5T型螺栓，安装时无需在框架上额外钻孔，直接将螺栓头卡入T型槽内即可滑动调整位置，能适配不同安装孔距的电气元件，大幅降低现场装配的加工工作量。框架整体高度为100mm，这个尺寸是经过多轮场景验证确定的，既可以给框架下方的布线预留足够的走线路径空间，避免线缆挤压弯折，也不会因为框架过高占用过多的变压器内部有效空间，提升箱内空间利用率。

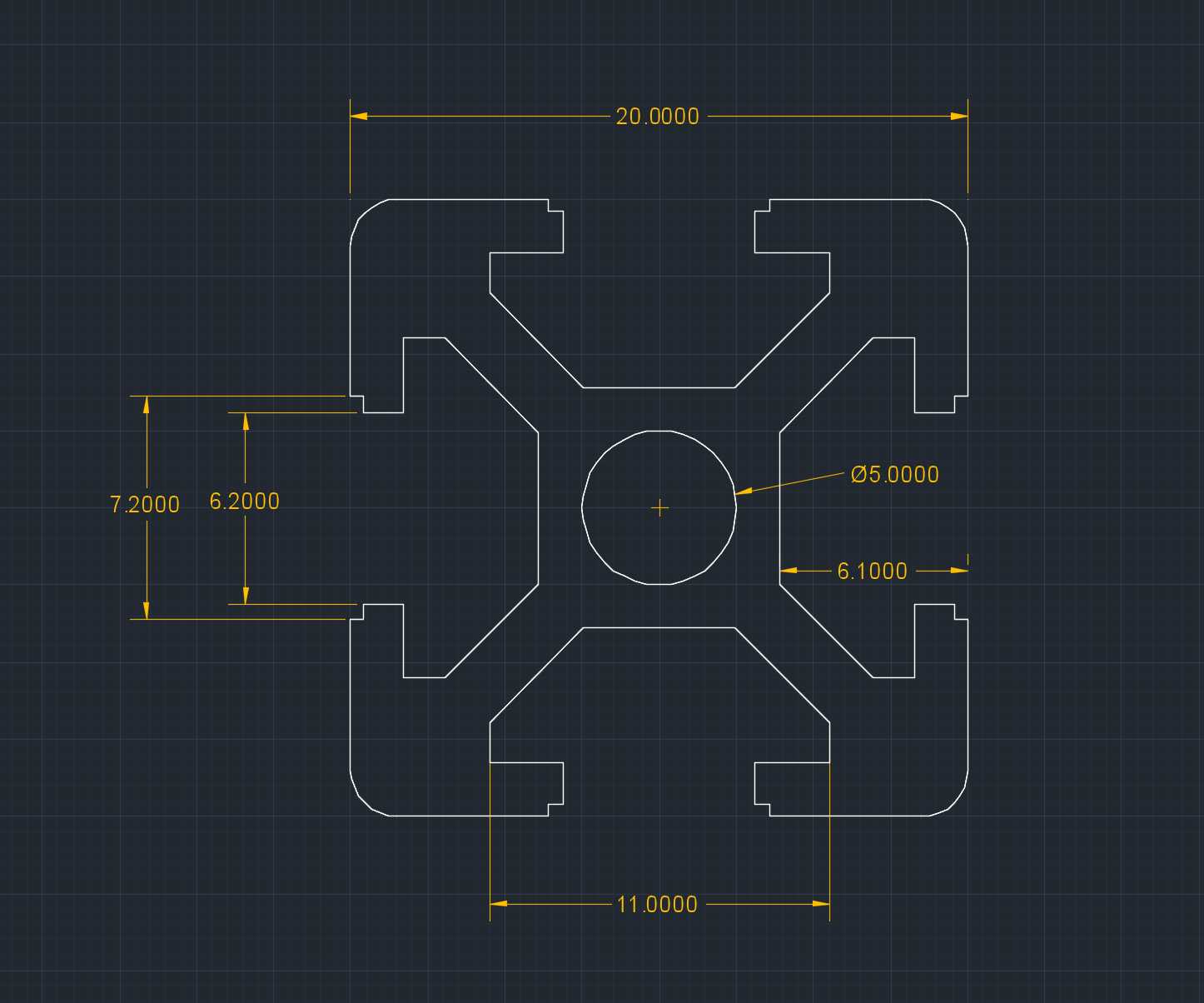

　　外形尺寸与安装边界方面，框架整体最大外轮廓宽度为20mm，四个臂的T型槽槽边距中心的横向尺寸为6.1mm，纵向安装基准边距中心的尺寸为6.2mm，端部槽位的安装跨度为11mm，这些尺寸公差均控制在±0.05mm范围内，保证与配套标准件的互换性。T型槽的槽口宽度经过优化，既可以保证螺栓头顺利卡入滑动，又能避免螺栓在槽内出现过大的晃动间隙，保证元件安装后的紧固稳定性。框架四个角位均做了R角过渡处理，避免尖锐边角在装配过程中划伤操作人员或是破坏线缆绝缘层，同时也能减少铝型材挤压成型过程中的应力集中问题，提升框架整体的结构强度。

　　从产品功能特性来看，这款T型槽铝框采用铝合金材质挤压成型后做表面阳极氧化处理，具备良好的防锈耐腐蚀性能，在电力设备常见的温湿度波动环境下不会出现锈蚀掉屑问题，避免金属碎屑掉落引发的电气短路风险。对称式的结构设计让框架四个方向的受力均匀，在承载电气元件重量时不会出现单侧变形的问题，中心定位孔的设计让框架的重复安装精度可以控制在0.1mm以内，满足精密电气元件的安装定位要求。实际装配过程中，这款框架既可以单个使用作为小型元件的安装基座，也可以多个拼接组合成更大的安装平面，适配不同尺寸的模组安装需求，T型槽的通用设计让它可以和市面上常规的20系列铝型材配件通用，无需开模定制专用配件，降低后续维护更换的成本。

　　在实际设备运行过程中，铝质材料的导热性能优于传统钢制框架，可以将电气元件工作产生的部分热量通过框架传导散发，降低元件局部过热的风险，提升设备长期运行的可靠性。框架的T型槽结构还可以配套走线卡扣使用，将内部线缆规整固定在槽边，让箱内布线更加整齐，方便后续的检修维护。设计过程中特意将框架的壁厚控制在合理范围内，在保证结构强度满足承载要求的前提下，尽可能降低框架自身重量，减少变压器整体的安装负重，同时也降低材料成本。四个延伸臂的根部做了加强过渡设计，避免在螺栓紧固过程中出现臂部断裂的问题，经过反复的受力仿真验证，在每个槽位承载5kg静态载荷的情况下，框架的变形量小于0.02mm，完全满足电力设备内部构件的使用要求。
