户外气象监测站点设施结构三维建模

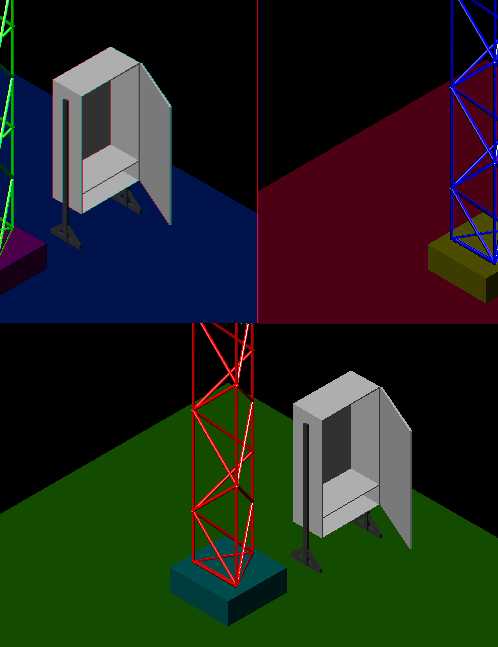

　　这套三维建模内容还原了户外落地式气象监测站点的完整结构组成，覆盖了站点核心的防护箱体、支撑桁架、配套安装基座等全部实体部件，建模过程严格遵循户外气象设备的实际安装逻辑与结构比例，所有部件的装配关系完全匹配现场施工的实际要求，可直接用于结构校核、安装模拟、场景搭建等工程环节。从实际应用场景来看，这类气象监测站点多部署在野外空旷区域、城郊观测场、产业园区边界、电力设施沿线等位置，核心作用是持续采集区域内的温湿度、风速风向、气压、降水等气象参数，为气象预报、环境监测、工业生产安全预警、电力线路运维保障提供连续的基础数据支撑，部分同类型站点还会根据需求加装能见度、辐射、颗粒物监测等扩展模块，对结构的拓展兼容性有明确要求。

　　模型中还原的防护箱体是站点的核心承载部件，采用侧开式单门结构，箱体内部预留了标准的设备安装层板空间，可容纳数据采集终端、供电模块、信号传输设备等核心电子器件，箱体门板与主体的连接采用隐藏式铰接结构，开合角度可满足现场设备调试、接线、检修的操作空间需求，箱体底部设计了两个对称的落地支撑脚，支撑脚底部预留了地脚螺栓安装孔位，可直接通过膨胀螺栓固定在混凝土硬化基础上，避免大风天气下箱体移位，箱体整体做了外翻边防水结构设计，门板闭合后可阻挡雨水顺着接缝渗入箱体内部，适配户外露天的长期使用环境。配套的桁架支撑塔采用格构式桁架结构，主材选用等边角钢拼接而成，腹杆采用交叉布置形式，在控制整体自重的前提下保证了结构的抗风载、抗倾覆能力，

　　桁架底部设置了整块方形安装底座，底座上均匀分布螺栓固定孔，可与预制混凝土基础上的预埋螺栓精准对位，安装时可通过调整垫片找平，保证桁架的垂直度偏差控制在工程允许范围内，桁架的不同高度位置预留了传感器安装支架接口，可根据监测需求在对应高度安装风感、温感、辐射等各类传感设备，接口位置做了标准化设计，适配市面主流气象传感器的安装尺寸，无需额外现场打孔改制。建模过程中对安装边界做了完整还原，箱体与桁架的安装间距满足现场检修通道的宽度要求，人员可在两者之间顺畅通行完成设备调试、线路排查等操作，箱体开门后的旋转半径内未设置其他固定结构，避免开门操作时与周边部件发生干涉，所有外露的安装孔位、连接结构都按照实际工程中的紧固件尺寸做了匹配建模，

　　可直接导出工程图用于基础施工、部件预制的参考。从结构设计思路来看，整套站点的结构优先考虑户外长期运行的可靠性，所有外露部件的结构形式都规避了积水、积灰的死角，箱体顶部做了微坡设计，降水可快速顺着坡面排出不会在顶部积存，桁架的杆件连接位置都做了平滑过渡，减少风阻的同时避免锈蚀介质积存，支撑脚的高度设计让箱体底部距离硬化地面留有足够间隙，避免地面积水倒灌进入箱体内部，同时也方便底部线缆的穿入与布设。模型中还还原了站点的线缆布设路径，线缆从桁架内部中空位置引下后，通过地面预埋穿线管接入箱体底部的进线口，进线口位置预留了防水锁头的安装空间，可在穿线完成后做密封处理，阻挡蚊虫、雨水进入箱体。整套模型的部件拆分逻辑完全贴合实际生产装配流程，每个独立部件都可单独导出用于加工图纸的绘制，装配关系清晰无冗余结构，可直接用于虚拟场景搭建、安装施工模拟、结构受力分析前置建模等工作，对于刚接触户外监测设施设计的结构工程师来说，也可通过这套模型快速掌握同类站点的结构组成、安装要点与尺寸控制逻辑，减少前期方案设计阶段的反复调整工作量。
