KiCad环境USB可编程微控制器电路板

项目分类:变压器 发布时间:2024-08-05 ID:759597
  • KiCad环境USB可编程微控制器电路板
  • KiCad环境USB可编程微控制器电路板
  • KiCad环境USB可编程微控制器电路板
  • KiCad环境USB可编程微控制器电路板

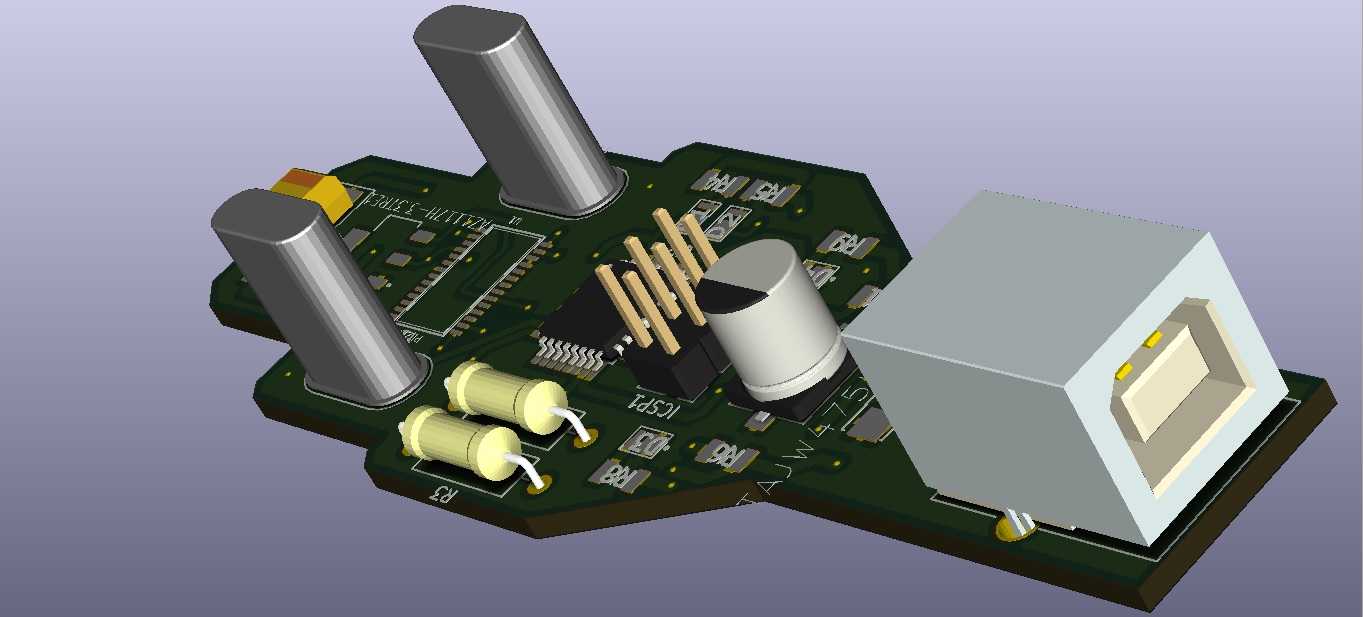

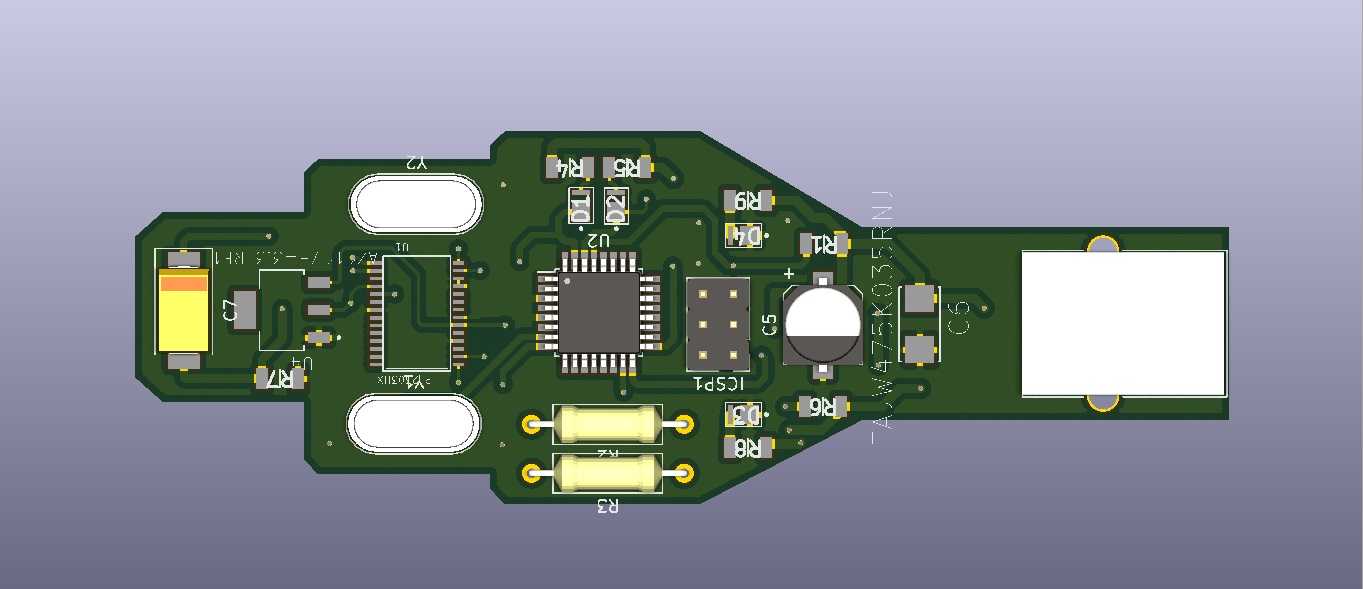

  这款带USB接口的可编程微控制器电路板,在小型嵌入式开发场景里的适配性很强,日常做小型外设原型验证、桌面级传感节点搭建、简易工控信号转接的时候,都能直接作为核心控制载体使用,不需要额外重新绘制核心控制回路,能省掉不少前期原理图反复调整的时间。从结构设计的角度看,整块板的元件布局完全遵循实际焊接与装配的边界要求,两个圆柱形定位柱的高度刚好高出板上最高的电解电容顶面,装配到外壳内的时候,既能通过定位柱和壳体的定位孔完成精准对位,避免PCB在壳体内晃动移位,也不会因为柱体过高额外占用设备内部的竖向空间,对于内部空间局促的小型手持设备、桌面迷你外设来说,这个尺寸边界的把控很贴合实际装配需求。板载的USB接口采用了全包式的金属屏蔽外壳结构,

  接口的插接深度完全符合通用USB Type-A接口的标准尺寸,日常插拔的时候不会出现接口过松接触不良,或是插接过深顶坏板上焊盘的问题,接口周围预留了0.8mm的焊盘安全距离,后续如果需要做接口加固、补焊屏蔽接地层,也有足够的操作空间。板上的直插电解电容、黄色陶瓷电容都按照极性方向做了丝印标识,布局的时候避开了排针接插件的插拔操作区域,后续外接杜邦线的时候不会被电容本体挡住操作空间,排针的引脚间距严格遵循2.54mm的通用接插件标准,不管是用杜邦线飞线连接外设,还是直接插接到对应规格的扩展板上,都能完全适配,不会出现引脚对位偏差的问题。从设计思路上看,整块板的元件排布没有刻意追求极致的紧凑,而是在满足电气性能要求的前提下,

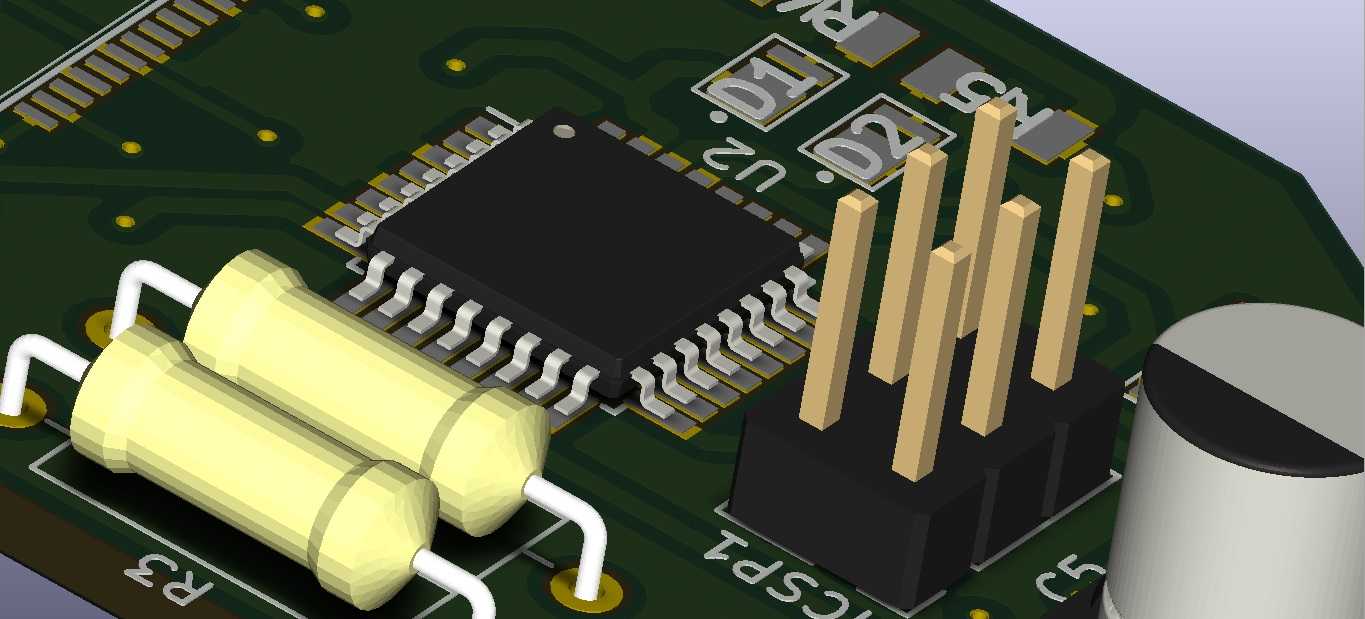

  给每个元件都预留了足够的焊接与返修空间,比如主芯片周围预留了至少3mm的操作间隙,后续如果需要更换芯片、飞线调试引脚,用普通烙铁操作也不会碰到周边的小型阻容元件;板边的走线距离板边保持了2mm的安全距离,做V-Cut分板或是铣边加工的时候,不会伤到表层走线,也能避免板边毛刺造成的线路短路问题。在实际应用场景里,这块控制板可以直接作为小型USB设备的核心控制单元,比如自定义USB键鼠、小型数据采集模块、桌面级氛围灯控制器这类产品,不需要额外重新设计USB通讯回路,板上已经集成了完整的电源滤波、信号防护元件,USB接口处的接地回路做了加宽处理,能有效降低外接设备时的信号干扰,保证通讯稳定性。两个定位柱的安装孔位采用了通孔设计,

  用M2的螺丝就能直接把电路板固定在设备壳体的安装柱上,安装孔周围做了露铜接地处理,固定的时候可以通过螺丝和壳体的金属结构连通,提升整体的抗干扰能力。板上的元件高度差也做了充分考量,最高的USB接口屏蔽罩、定位柱和电解电容的高度差控制在2mm以内,后续如果需要在板上加装绝缘防护片、或是贴装屏蔽罩,不需要额外调整元件高度就能直接装配,不会出现元件顶到屏蔽层的问题。对于做嵌入式开发、小型电子设备结构设计的工程师来说,这种已经完成元件布局、装配边界验证的电路板模型,在做整机结构设计的时候可以直接导入装配,不需要自己逐个绘制元件模型、核对安装尺寸,能大幅缩短结构设计阶段的尺寸核对时间,也能避免因为元件尺寸建模错误导致的装配干涉问题。比如在设计外壳的时候,可以直接根据模型里的定位柱位置、USB接口的开口位置来设计壳体的对应结构,不用反复打样调整接口对位偏差,也能提前预判板上元件和壳体内部筋位的干涉情况,减少打样迭代的次数。
