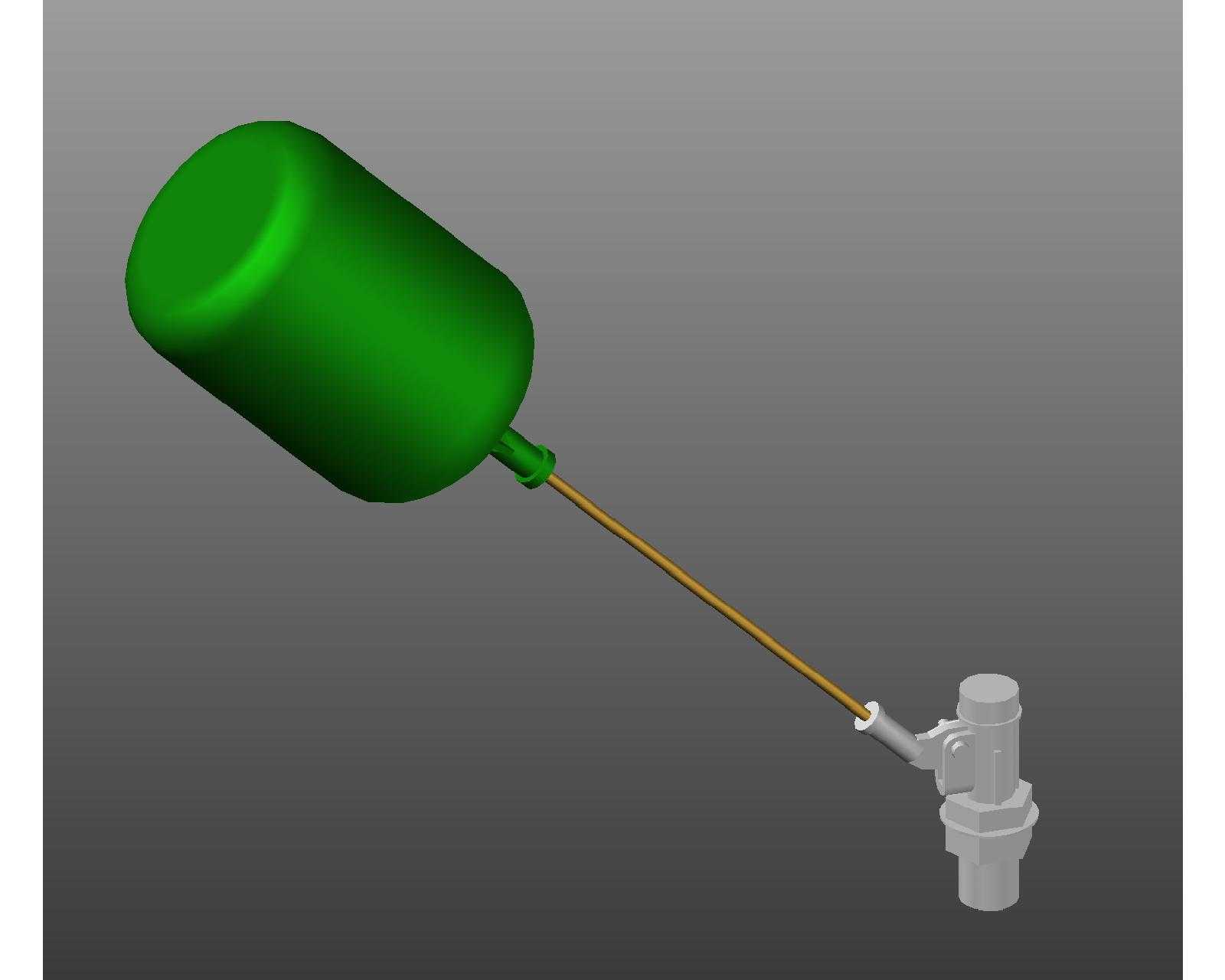

浮球式液位控制进水阀结构设计

　　在民用供水、小型储水设施、工业循环水补水管路的实际布设场景里，这类浮球式进水阀是无需外接电控信号就能实现水位自动管控的核心管路部件，常被安装在水箱、水塔、小型蓄水池的进水端，替代人工值守的补水操作，避免储水容器溢水或者水位过低无法满足使用需求的问题。从结构设计逻辑来看，整个部件分为浮球感应端、传动杆、阀体三个核心功能段，浮球采用封闭中空的圆柱造型，相比传统球形浮体，圆柱形态在水位波动时的抗水流冲击能力更强，不会因为水面小幅晃荡就频繁触发阀瓣动作，减少不必要的启闭磨损，浮球外壳做了等壁厚设计，在保证足够浮力的前提下控制整体重量，避免长期浸泡出现形变渗漏导致浮力失效。传动杆采用细长金属杆结构，连接浮球与阀体内部的启闭机构，

　　杆体与阀体衔接处做了铰接限位设计，浮球随水位升降的竖向位移会通过杠杆原理转化为阀瓣的启闭行程，设计时特意将传动比做了适配调整，水位上升到设定高位时，浮球的浮力通过杆体传递的力矩刚好可以完全压紧阀瓣密封面，切断进水通路；当水位下降到设定低位时，浮球重力带动杆体回落，阀瓣打开恢复进水，整个动作过程无需额外动力输入，完全依靠水力与浮力、重力的平衡实现自动控制。阀体部分采用标准管螺纹连接端，适配常规民用供水、小型工业补水管路的通用管径，安装时不需要额外定制转接配件，直接拧入预设的管路接口即可完成固定，阀体内部的流道做了顺滑过渡处理，减少进水时的流阻损失，避免大流量补水时产生明显的管路啸叫。安装边界方面，需要预留足够的浮球活动空间，

　　浮球升降行程范围内不能有管路、箱体加强筋等遮挡结构，避免浮球卡滞导致水位控制失效，传动杆的角度可以根据实际水箱的安装高度做小范围调整，适配不同深度的储水容器，不需要额外裁切杆体就能适配多数常规场景的安装需求。从实际使用的工况适配性来看，这类浮球阀的密封副采用软质密封材质，在常规常压供水工况下可以做到零滴漏，长期使用过程中即使密封面出现少量磨损，浮球的持续压紧力也能自动补偿密封间隙，延长部件的维护周期。建模过程中需要重点关注铰接位置的配合间隙，既要保证杆体转动灵活无卡涩，又要避免间隙过大导致浮球晃动幅度过大，影响水位控制的精度；浮球与杆体的连接位置做了加强过渡结构，避免长期反复动作出现连接断裂的问题；阀体的外轮廓做了圆角过渡，

　　没有尖锐棱角，安装操作时不会划伤施工人员，也能避免安装过程中磕碰损坏周边管路配件。在不同的应用场景里，这类阀门可以通过调整浮球在传动杆上的固定位置，灵活调整最高水位的控制线，不需要拆解阀体就能完成水位参数的微调，适配不同储水容量的容器使用，不管是家用屋顶水箱、小型工业设备的循环冷却水箱，还是绿化储水设施的自动补水，都能稳定发挥作用，相比电控液位阀，它不需要布设供电线路、没有电子元器件的老化失效问题，在潮湿、多尘的复杂工况下可靠性更高，后期维护只需要定期清理浮球表面附着的水垢、杂物，就能保证动作顺畅，维护成本极低。
