气动角座阀工业流体控制结构设计

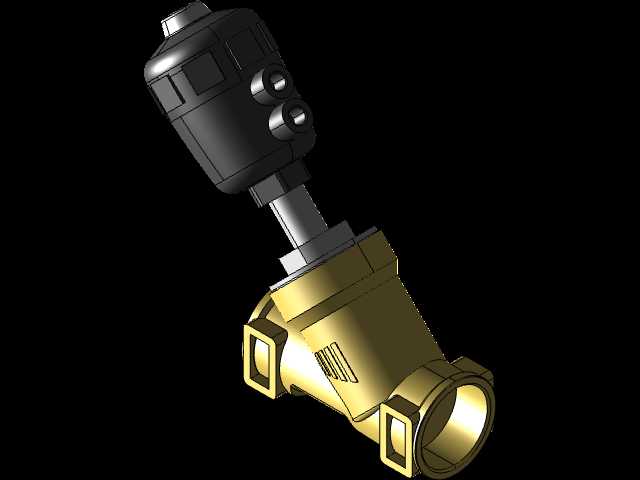

　　这款角座式气动控制阀的结构设计，核心围绕工业流体管路的通断控制需求展开，在食品加工、制药提纯、化工流体输送、印染纺织的蒸汽管路、洁净水管路、弱腐蚀性流体管路中都有广泛适配场景，区别于普通手动球阀或者电磁阀，它依靠顶部气动执行机构提供驱动力，能在高温、高湿甚至有少量杂质的流体工况下保持稳定的启闭动作，不会像电磁阀那样因为流体杂质卡滞导致动作失效，也不需要人工手动操作，能接入工厂的气动控制回路实现远程自动控制。从结构设计逻辑来看，阀体采用斜角式流道设计，也就是进出口轴线和阀杆轴线呈一定夹角，这种流道设计相比直通式截止阀的流阻更小，流体经过阀体的时候不会形成直角折返，能有效降低管路的压力损失，尤其是在输送蒸汽或者洁净水的时候，

　　更小的流阻意味着泵组的输送能耗可以进一步降低，同时斜角结构也让阀瓣的启闭行程更短，配合气动执行机构的快速响应特性，整阀的启闭时间可以控制在1秒以内，能满足管路快速切断或者快速导通的工况需求。阀体部分采用黄铜材质锻造成型，锻压工艺让阀体的金属组织更致密，能承受16bar以上的静态管路压力，同时黄铜材质本身对水、蒸汽、弱酸碱流体都有不错的耐腐蚀性，也符合食品医药行业对接触材质的卫生要求，进出口采用内螺纹连接结构，适配常规工业管路的英制管螺纹标准，安装的时候不需要额外焊接，直接通过管螺纹和现场管路对接即可，阀体上预留的两个方形安装耳，是用来在大口径管路安装的时候加装固定支架，避免阀体重力长期作用在管路螺纹上导致密封失效或者螺纹断裂。

　　顶部的气动执行机构采用活塞式气动结构，外壳为增强工程塑料材质，重量轻同时具备不错的抗冲击和耐老化性能，执行机构侧面的两个气口分别对应开阀和关阀的气路接入，采用单作用或者双作用的气路设计逻辑，单作用配置下内部加装复位弹簧，当气路失压的时候阀瓣会自动复位到常闭或者常开状态，满足管路故障安全的设计要求，双作用配置下则依靠两侧气路的气压差实现启闭动作，适合大口径高压力的管路工况。阀杆和阀体之间采用多层聚四氟乙烯密封结构，搭配不锈钢阀杆的高光洁度表面，能在长期往复动作下保持可靠的密封性能，不会出现阀杆位置的外泄漏，同时密封组件的设计预留了磨损补偿余量，不需要频繁拆解维护就能保持密封效果，阀瓣部分采用软密封加金属导向的结构，

　　软密封材质根据工况可以选配丁腈橡胶、氟橡胶或者聚四氟乙烯，分别适配常温水、高温蒸汽、弱腐蚀性流体的不同密封需求，金属导向结构则保证阀瓣在启闭过程中不会出现偏摆，避免密封面偏磨导致的内泄漏问题。从安装边界尺寸来看，这款阀的整体高度控制在同口径电磁阀的1.2倍左右，不会因为执行机构的存在占用过多的管路垂直安装空间，进出口的中心距和同口径的手动角座阀保持一致，现场替换的时候不需要改动原有管路的布局，执行机构顶部预留了阀位指示器的安装位置，可以加装磁感应开关来反馈阀的启闭状态，接入工厂的PLC控制系统实现阀位的远程监控，在设计建模的时候，所有的配合公差都按照机械设计手册的推荐值选取，阀体和执行机构的连接螺纹采用标准公制细牙螺纹，密封面的平面度控制在0.02mm以内，保证装配之后的密封可靠性，流道部分的建模做了圆角过渡处理，避免流体在流道内部形成涡流导致的管路振动和噪音，同时也减少了流体对阀体内壁的冲刷，提升整阀的使用寿命。在实际选型应用的时候，需要根据管路的流体介质、工作压力、工作温度来匹配对应的密封材质和执行机构的活塞面积，比如在180℃的饱和蒸汽管路中，需要选配氟橡胶密封件，同时执行机构的输出力要比常温工况下大30%左右，抵消高温下密封件硬度上升带来的启闭阻力增加，安装的时候要注意流体的流向和阀体上标注的流向箭头一致，反向安装会导致阀瓣受到流体的长期冲蚀，同时也会提升启闭的阻力，影响阀的正常动作。
