这款异形转接控制板主要面向桌面级FDM 3D打印设备的电控扩展场景,适配搭载36mm直径步进电机的挤出机构安装位,解决常规主控板接口不足、走线杂乱的现场改装痛点,在多喷头升级、自动调平加装、辅助散热扩展这类二次改装场景中,无需对原有主控进行飞线焊接,直接通过板载接插端子完成信号与供电的转接,大幅降低改装过程中的接线错误率,也方便后期维护时的部件快速更换。

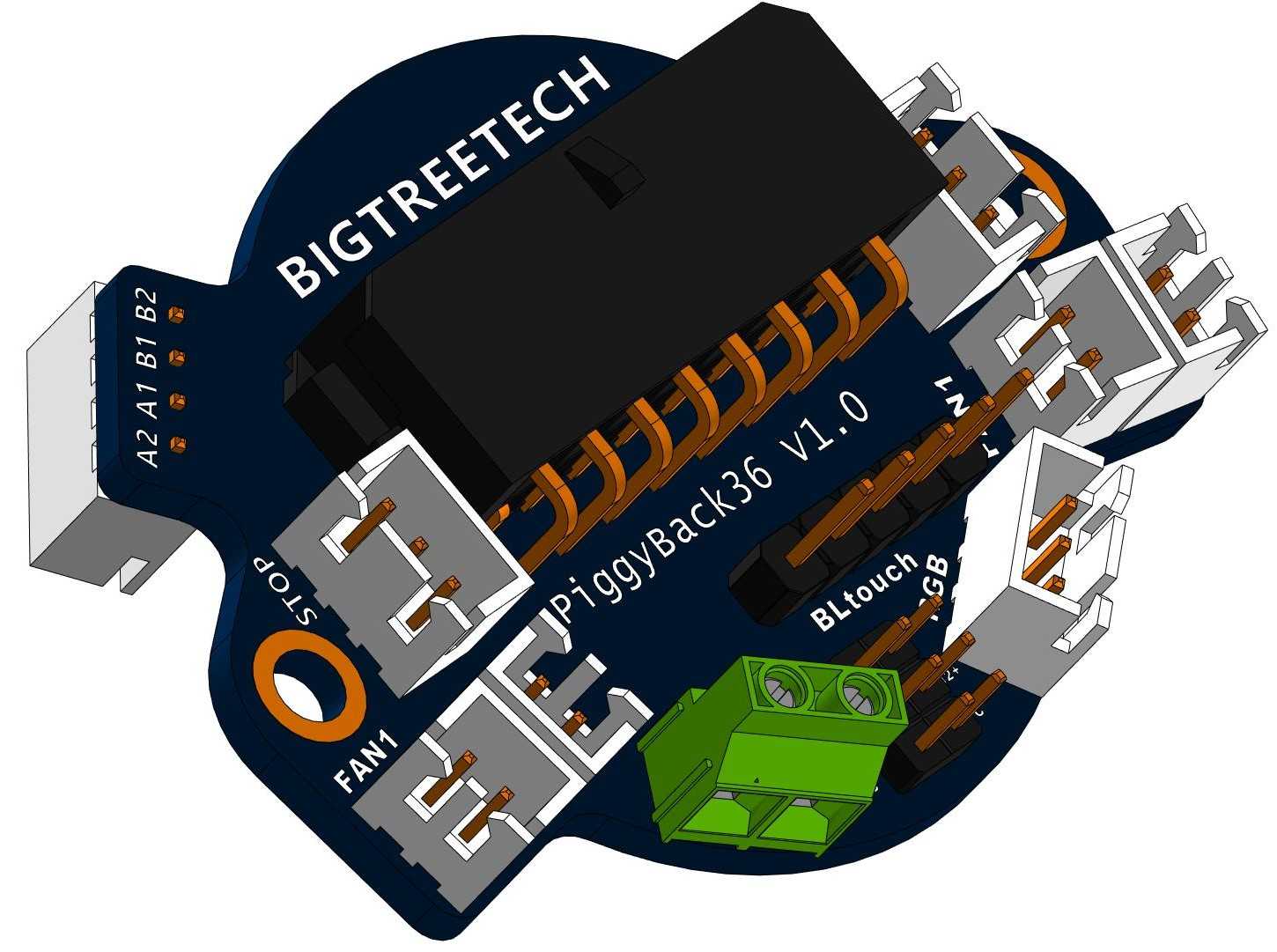

从结构设计来看,板体采用非对称异形轮廓,上下两端预留的两个圆形安装孔完全匹配36步进电机尾部的固定孔位间距,安装时可直接叠装在挤出步进电机的尾端,不需要额外设计打印固定支架,也不会挤占挤出机构周边的走线空间,板体边缘做了圆弧过渡处理,避免安装过程中剐蹭设备的同步带或者运动线材,整体厚度控制在1.6mm标准PCB厚度,叠装后不会和电机尾部的编码器、散热片产生结构干涉,安装边界完全适配市面上主流的近程挤出机构装配尺寸,不需要对原有挤出件做任何打磨修改。

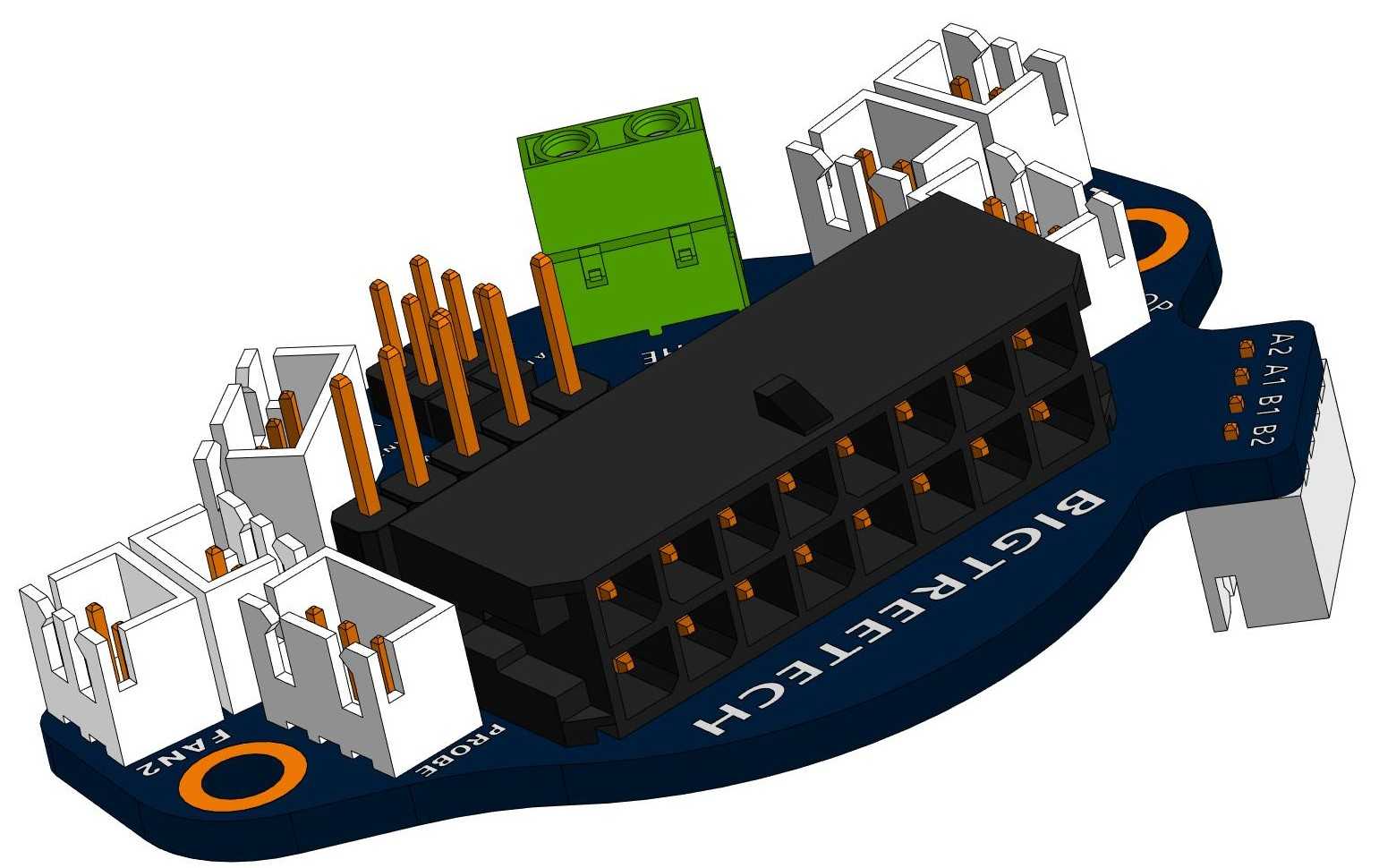

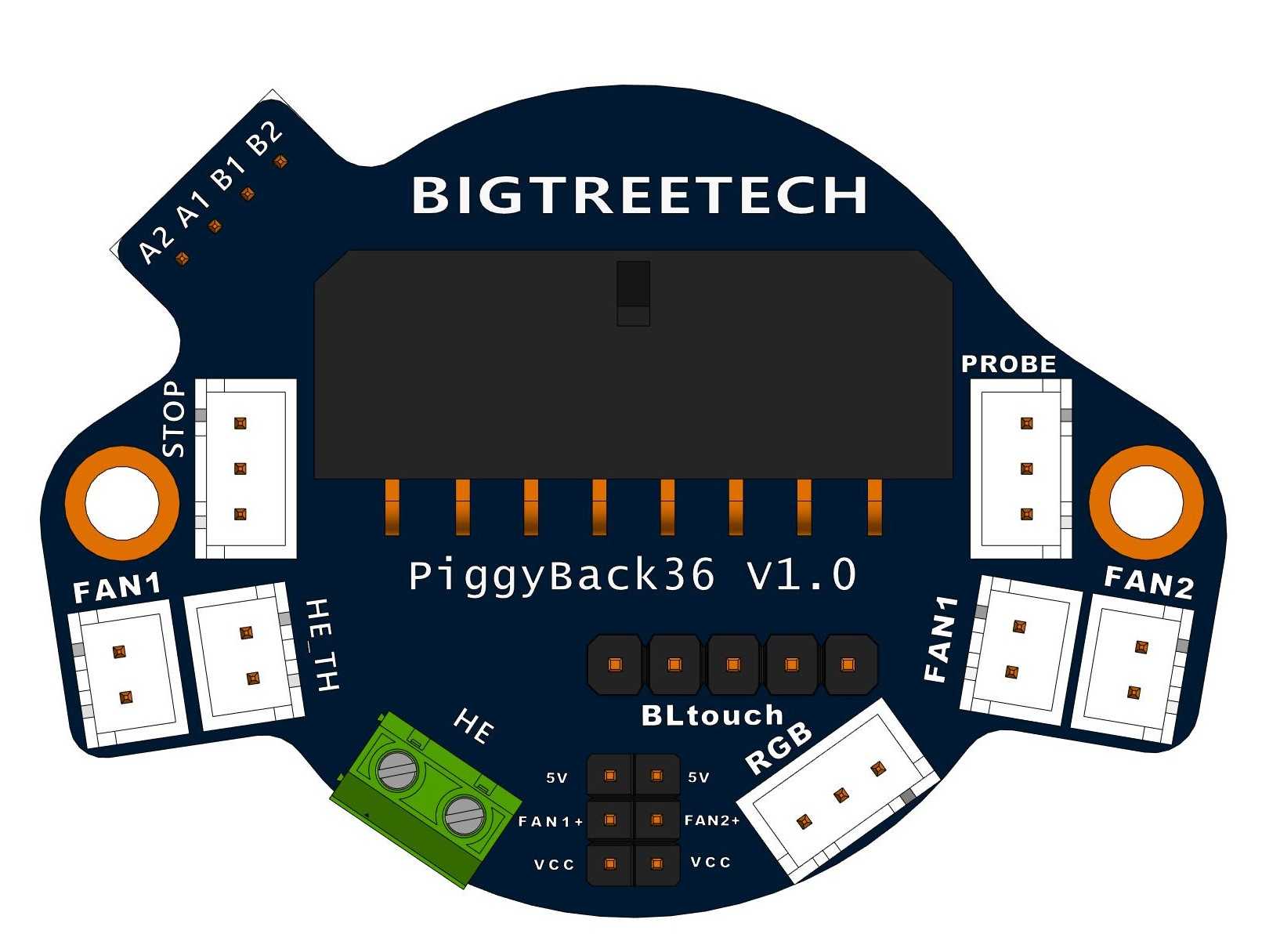

板载接口的排布完全顺着挤出机构的走线方向设计,5V供电、GND公共地、急停信号端子布置在板体上侧,靠近设备上横梁的走线槽位置,方便主设备的供电与急停线束直接接入;A1、A2、B1、B2这类步进电机信号端子居中布置,和下方步进电机的出线位置正对,电机线可以做到最短距离接插,减少信号干扰;限位、探针、伺服、RGB灯效、双风扇控制端子分散布置在板体左右两侧,对应外接部件的安装位置,比如风扇端子正对散热风扇的出线位,探针端子靠近自动调平探针的安装侧,伺服端子对应挤出机换色伺服的安装位,所有端子均采用标准2.54mm间距接插件,和市面上常规3D打印配件的接头完全通用,不需要额外压接特殊端子。

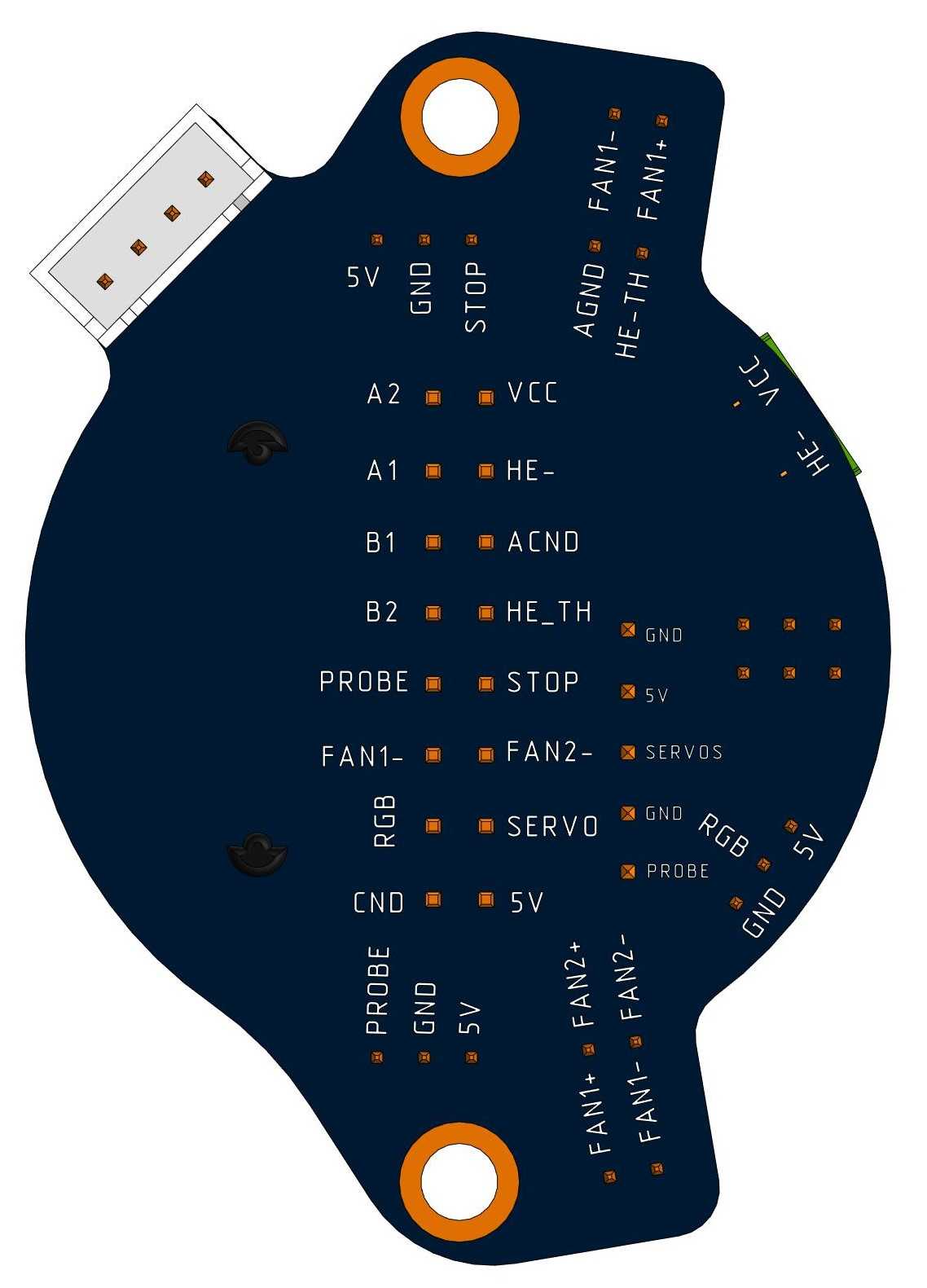

电路设计上做了分区铺地处理,大电流供电回路和弱信号回路做了物理分隔,5V供电引脚做了加粗走线处理,可同时承载双风扇、RGB灯带、伺服舵机的总电流需求,不会出现端子供电不足导致的部件工作异常;AGND模拟地单独引出,给探针这类模拟信号部件提供独立接地回路,减少步进电机运转时的脉冲信号对调平探针的采样干扰,避免自动调平过程中出现数值跳变导致的调平失败;每个信号端子旁都做了清晰的丝印标识,现场接线时不需要对照图纸,直接看丝印就能完成接线,降低现场装配的出错概率。
实际使用过程中,这块转接板可以把挤出机构周边所有的外接部件线束全部整合到板上,再通过一组排线连接到主控板,替代原来零散的十几根单独走线,设备做Z轴上下运动时,线束不会出现散乱勾挂的问题,运动过程中的线束弯折半径也更统一,延长线材的使用寿命;如果后期需要更换挤出部件或者拆除扩展配件,只需要拔掉板上对应的端子即可,不需要重新梳理整组线束,维护效率提升明显。针对多风扇扩展的场景,板载两路独立的风扇控制端子,可分别对接挤出头散热风扇和模型冷却风扇,支持PWM调速信号直通,不需要额外加装风扇调速模块;探针接口兼容常见的触碰式、电容式自动调平探针,信号引脚做了上拉处理,不会出现信号误触发的问题;RGB端子支持常规的5V可编程灯条,可直接接插实现设备状态灯效扩展;急停端子直接并联到设备的安全回路中,可在挤出机构附近加装小型急停按钮,方便设备调试过程中快速触发停机,提升操作安全性。
从安装适配性来看,板体的异形轮廓完全避开了挤出机构的运动行程,不管是近程挤出的齿轮组件还是皮带传动的运动部件,在全行程运动过程中都不会和板体产生剐蹭,两个安装孔的孔径适配M3固定螺丝,和步进电机尾部的螺丝孔完全匹配,安装时只需要两颗M3*8的螺丝就能完成固定,不需要额外的螺母或者固定柱,装配工序非常简单。板体表面做了阻焊层处理,露铜部分全部做了覆盖,安装过程中即使碰到金属部件也不会出现短路问题,适合车间现场、个人DIY工作室这类复杂装配环境下使用,不需要额外做绝缘防护处理。
