FDM3D打印机用24V60W单端加热棒结构

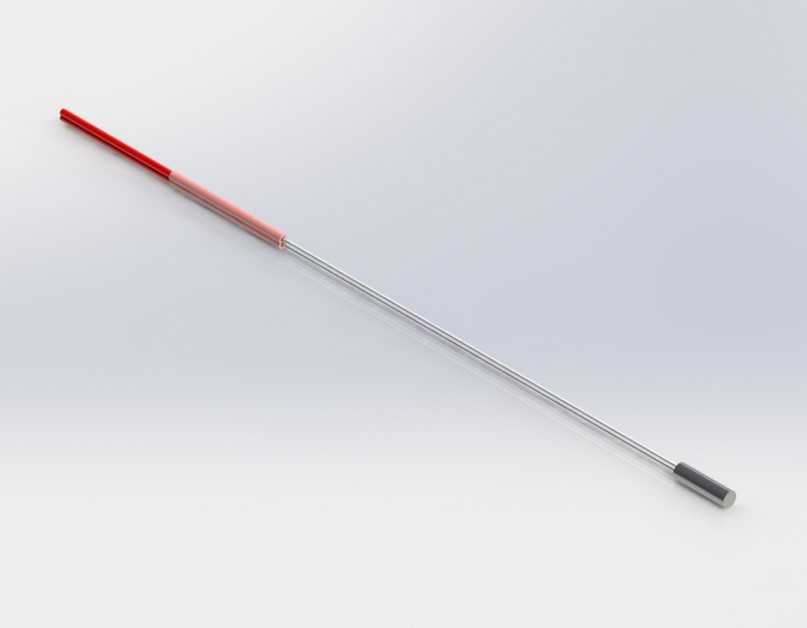

　　在桌面级FDM熔融沉积成型3D打印设备的热端系统中，加热元件的热响应效率、温度均匀性与安装适配性，直接决定了耗材熔融质量与打印过程的稳定性，这款适配24V供电规格、额定功率60W的单端出线加热棒，是针对桌面级FDM设备热端加热需求开发的专用加热组件。从实际应用场景来看，这类加热棒主要嵌入在热端铝块或铜块的预置安装孔内，通过热传导将热量传递给内置的喉管与喷嘴，将送入喉管的PLA、ABS、PETG等各类热塑性耗材加热至对应熔融温度，保证耗材能够以稳定的熔融状态从喷嘴挤出，完成逐层堆叠的打印成型过程，除了常规桌面级FDM设备的标配热端使用场景，也可适配小型DIY打印设备改装、高温热端升级、小型实验加热工位的温度供给需求。从功能特性层面来看，这款加热棒采用单端出线的结构设计，加热段集中在棒体前端的红色封装区域，冷端引线从棒体尾端引出，能够有效减少热量向引线端的传导，降低接线端的工作温度，避免高温导致的线材老化、绝缘层破损问题；60W的额定功率搭配24V的供电规格，相比常规12V40W的加热棒，能够实现更快的升温速率，从室温加热至200℃的耗时可缩短40%左右，同时在连续大流量挤出、高温耗材打印的工况下，能够提供更充足的热储备，避免因挤出速度过快导致的温度掉点、耗材熔融不充分、挤出断料等问题，温度稳定性可控制在±1℃的波动范围内，满足高精度打印的温度控制要求。在设计思路上，这款加热棒的棒体主体采用不锈钢薄壁外壳封装，

　　内部填充高纯度氧化镁粉作为绝缘导热介质，将镍铬合金发热丝均匀缠绕在陶瓷内芯上，保证发热段的温度分布均匀，不会出现局部过热导致的外壳烧蚀、耗材碳化堵头问题；前端的加热段长度经过匹配优化，刚好适配常规E3D系列、火山系列热端加热块的安装孔深度，插入后发热区域能够完全覆盖加热块的传热区间，不会出现发热段外露导致的热量散失、或者发热段过短导致的加热效率不足问题；尾端的出线位置采用耐高温密封胶封装，能够耐受最高280℃的持续工作温度，即使在打印PC、尼龙等高温耗材的工况下，密封结构也不会出现开裂、脱落问题，同时具备一定的防潮、防氧化能力，延长加热棒的实际使用寿命。从外形尺寸与安装边界来看，这款加热棒的整体棒体直径为常规6mm规格，

　　能够直接适配市面上绝大多数标准热端加热块的6mm安装孔，不需要额外进行扩孔加工；加热段长度为20mm，冷端金属杆体长度为80mm，整体棒体总长100mm，安装时只需要将加热段完全插入加热块的预置孔内，通过加热块侧面的顶丝锁紧即可完成固定，不需要额外的焊接、粘接工序，拆装替换十分便捷；尾端引出的高温特氟龙绝缘引线长度为1m，线径为0.5平方毫米，能够承载24V供电下的额定工作电流，引线外部的绝缘层可耐受200℃以上的持续温度，布线时可以沿着热端散热片、挤出机支架走线，不会因为热端辐射温度导致线材绝缘破损，接线端可以直接对接设备的加热输出端子，不需要额外转接。在实际选型使用过程中，需要注意安装时要在加热棒外壁均匀涂抹一层导热硅脂，

　　降低加热棒与加热块之间的接触热阻，进一步提升热传导效率，同时要保证加热段完全没入加热块内部，避免发热段外露造成的热量浪费与温度检测偏差；在温度参数设置上，搭配常规NTC100K温度传感器使用时，最高工作温度不要超过280℃，避免长期超温工作导致内部发热丝氧化、寿命缩短；在设备调试阶段，要做好加热回路的绝缘检测，避免棒体外壳与加热块之间出现短路、漏电问题，保证设备使用安全。这类单端加热棒相比传统的加热电阻片，具备加热集中、热响应快、安装便捷、结构强度高的优势，不仅适用于3D打印设备的热端加热，也可在小型模具预热、小型实验台温度控制、小型热封设备等需要局部小空间加热的场景中使用，只要安装空间的孔径、深度、供电参数匹配，就可以直接替换使用，不需要对原有结构进行大幅改动。
